减压阀用三辐条手动操作轮结构设计

　　这款手动操作轮主要适配工业管路系统中的减压阀类产品，在化工流体输送、市政供水调压、工业锅炉配套、暖通空调管路等场景中，作为终端手动操作部件承担核心的调节功能。日常运维过程中，操作人员无需额外辅助工具，直接握持轮缘施加周向扭矩，即可带动减压阀的阀杆完成升降动作，实现管路压力的精准微调、通路启闭的力矩传递，相比小型旋钮类操作件，更大的轮盘直径能形成更长的力臂，在同等操作力下输出更大的调节扭矩，尤其适合减压阀这类需要一定密封预紧力、调节行程较长的阀类产品，即便管路带压状态下也能顺畅完成操作，不会出现旋钮打滑、施力不足导致的调节不到位问题。

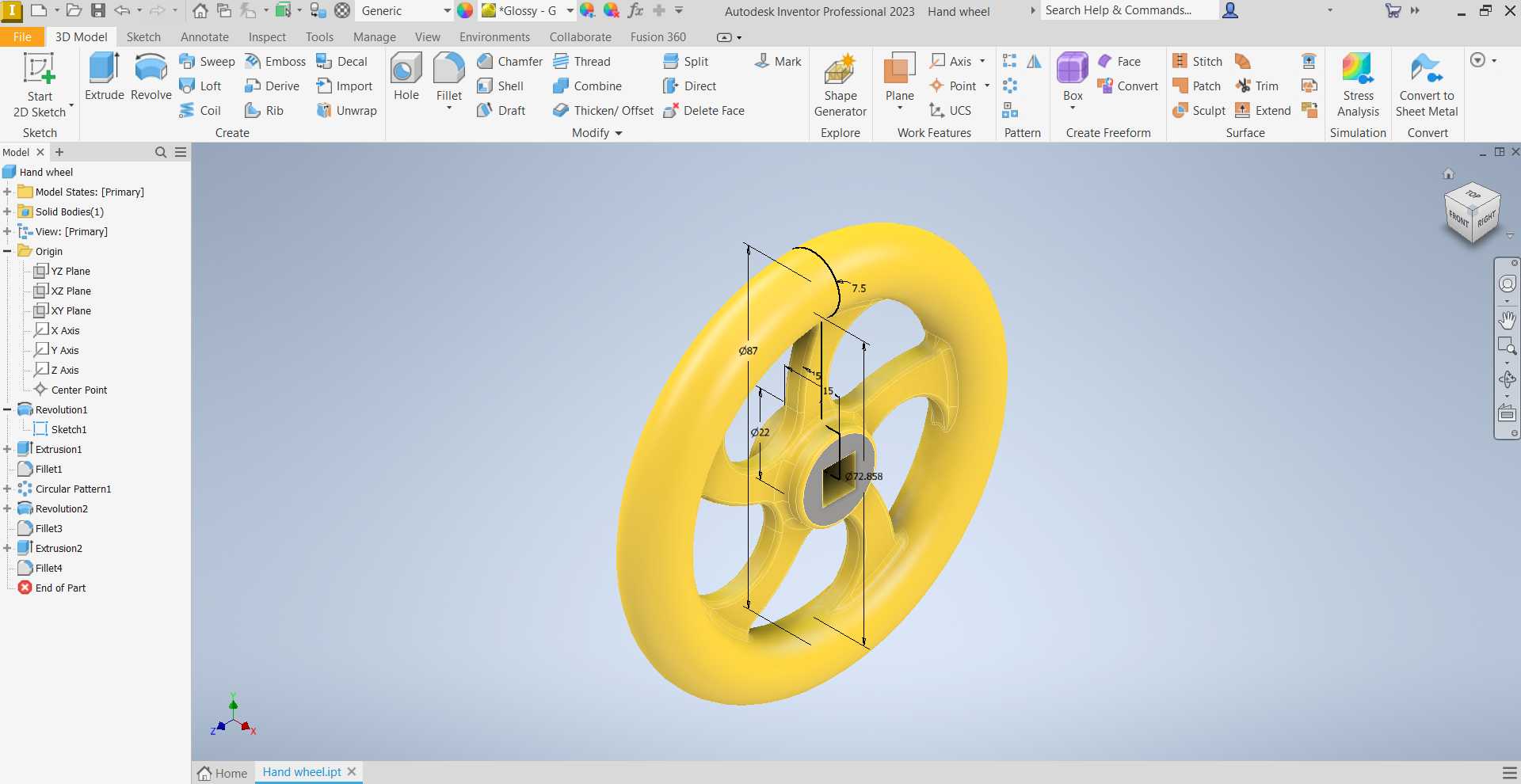

　　从结构设计逻辑来看，这款手轮采用三辐条对称布局，区别于传统四辐条、实心轮盘的设计，在保证整体结构强度的前提下，尽可能降低了零件自身重量，减少了阀杆端的附加载荷，避免长期使用后阀杆因额外偏载出现密封件磨损、动作卡滞的问题。轮缘部分采用圆弧过渡的环形截面，握持时贴合手掌轮廓，即便操作人员佩戴劳保手套操作，也能获得足够的摩擦力，不会出现脱手打滑的情况；中心轮毂位置设计有与阀杆匹配的安装孔，孔位加工有定位止口，安装时可以快速与阀杆端的定位轴肩贴合，保证手轮与阀杆的同轴度，减少转动过程中的径向跳动，同时轮毂与辐条的连接位置做了大圆角过渡，消除应力集中点，即便操作人员施加较大的瞬时扭矩，也不会出现辐条根部断裂的问题，完全满足工业场景下的粗暴操作工况要求。

　　尺寸设计上，轮盘外径结合减压阀常用的操作力矩需求做了匹配，既不会因为直径过大导致安装空间占用过多，影响周边管路、其他阀件的布局，也不会因为直径过小导致操作力过大，增加运维人员的操作负担。安装边界方面，中心安装孔的尺寸适配常规减压阀阀杆的标准轴径，轮毂端面的安装高度经过核算，安装后手轮背面与减压阀阀盖端面预留足够的安全间隙，转动过程中不会与阀盖、填料压盖等周边零部件发生刮蹭，辐条之间的镂空空间足够操作人员手指穿过握持，即便在安装空间狭窄、周边管路密集的场景下，也能找到合适的施力角度完成调节动作。

　　实际应用中，这类手轮除了适配减压阀外，也可通用于需要手动杠杆操作、微调锁紧的各类机械结构，比如机床的进给调节机构、工装夹具的锁紧机构、输送设备的张紧调节部位，核心作用都是通过轮式结构放大操作力矩，降低人工操作的施力强度，同时保证调节过程的平稳性。设计过程中针对不同使用场景的受力情况做了结构校核，轮缘部分的截面厚度可以承受操作人员单臂全力施加的扭矩而不发生形变，辐条的排布角度经过优化，转动过程中任意角度都有至少一根辐条处于便于施力的位置，不需要操作人员大幅度调整手部位置即可完成全行程调节，中心轮毂的安装孔可根据实际匹配的阀杆、轴类零件需求加工键槽、顶丝孔，保证扭矩传递的可靠性，避免长期使用后出现手轮与轴相对滑转的问题。
