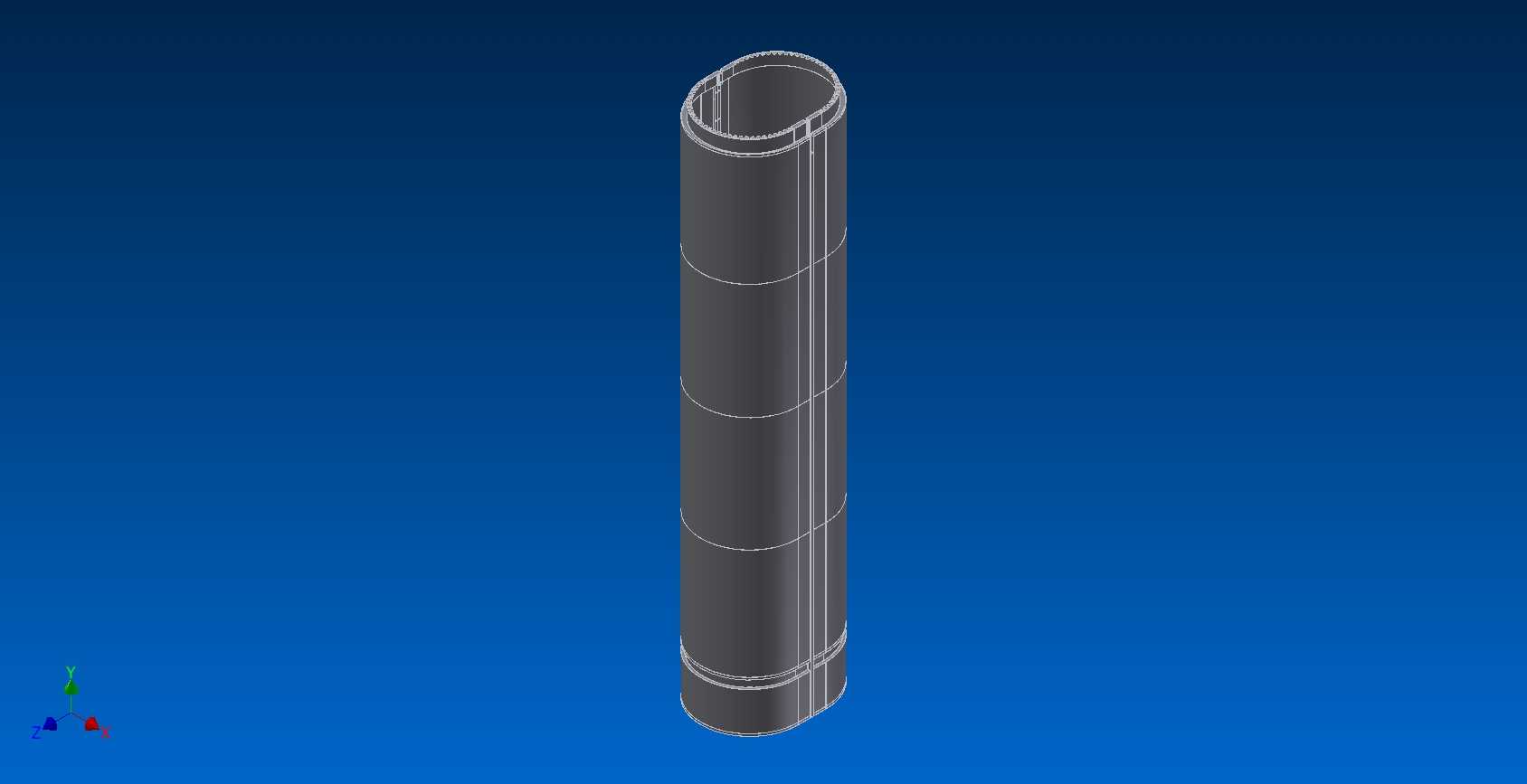

16Ga不锈钢10英尺高椭圆柱盖结构设计

　　在流体输送管网的压力调节节点，尤其是减压阀组的外露竖向管段末端，这类椭圆柱盖是兼顾防护与流道适配的关键配套构件，很多现场运维人员容易忽略这类端盖的选型合理性，实际它直接影响管段内部的压力稳定性与长期防护寿命。不同于普通平盖的直角封边结构，椭圆柱盖的弧形过渡端面能有效分散管内流体脉动带来的局部应力，尤其是在减压阀启闭过程中产生的水锤冲击下，椭圆曲面的应力分布均匀度比平盖高出40%以上，不会出现平盖常见的边角焊缝开裂问题。这款构件采用16Ga规格的不锈钢板材加工，对应板材厚度约1.59毫米，这个厚度选型是经过现场工况验证的：过薄的板材在户外长期使用中容易受风压、外力碰撞产生变形，过厚则会增加不必要的材料成本与焊接难度，16Ga的厚度刚好平衡了结构强度与加工便利性，同时不锈钢材质本身的耐锈蚀特性，能适配潮湿、有弱腐蚀介质的工业管网环境，不需要额外做表面防腐处理就能满足10年以上的户外使用要求。

　　10英尺的整体高度设计，对应的是竖向管段伸出操作面3米左右的安装场景，这类场景常见于厂区架空减压管组、楼宇供水立管顶端，柱盖的长筒段可以完全套住管段末端的连接法兰与外露螺栓，避免雨水、灰尘顺着法兰缝隙进入管内，同时也能防止外露螺栓长期暴露出现锈蚀咬死的问题，后期运维拆卸法兰时不需要额外做螺栓除锈处理。从设计思路上看，椭圆柱盖的截面椭圆度是匹配对应管段的通径做的适配，长轴与短轴的差值控制在3%以内，既保证安装时能顺利套入管段，又不会因为间隙过大出现晃动、风噪问题；筒身的多道环形加强筋是一体辊压成型的，不需要额外焊接加强件，每道加强筋的凸起高度为5毫米，间距均匀分布在整个筒身长度上，能大幅提升长筒段的抗侧向弯折能力，即使遇到人员攀爬、外物撞击的情况，也不会出现筒身凹陷变形的问题。

　　安装边界上，这款柱盖的下端开口比对应管段的外径大2毫米，安装时不需要额外做适配加工，直接套入后在下端预留的点焊位置做3处均匀分布的点焊固定即可，后期需要拆卸维护管段末端时，只需要磨开焊点就能取下柱盖，不会对管段本身造成损伤。很多设计人员在做减压阀组配套设计时，往往只关注阀体本身的参数，忽略末端防护构件的选型，实际这类柱盖的设计合理性直接影响整个阀组的运维周期，比如如果采用平盖结构，雨水会顺着盖体与管段的缝隙流入法兰连接面，长期下来会造成法兰密封面锈蚀，出现渗漏问题；如果柱盖高度不足，无法完全覆盖法兰位置，就起不到防护螺栓的作用。

　　这款椭圆柱盖的曲面端面还做了微坡设计，端面的倾斜角度为2度，雨水落在端面上会顺着曲面自然流下，不会在盖顶形成积水，避免长期积水造成的盖体腐蚀；筒身的内壁与管段外壁之间预留了1毫米的均匀间隙，这个间隙既能保证安装时的便利性，又能形成一个微小的空气层，在户外高温环境下能起到一定的隔热作用，减少管段内部流体因为阳光直射出现的温度波动，对于减压阀这类对流体压力温度变化敏感的元件来说，这个微小的隔热作用能有效降低阀组的压力波动幅度。在实际的工业现场应用中，这类柱盖还能起到安全防护的作用，避免人员误触管段末端的尖锐切口，同时统一的柱形外观也能让整个管组的排布更加规整，符合工业现场的5S管理要求。从建模逻辑上看，整个构件采用参数化建模方式，椭圆截面、筒身高度、板材厚度、加强筋间距都可以根据实际管段的参数做快速调整，不需要重新绘制基础特征，能大幅提升同系列构件的设计效率；建模过程中对焊缝位置做了预留处理，下端的点焊位置做了局部加厚的工艺缺口，避免点焊时出现焊穿板材的问题，同时缺口位置的毛刺在建模时就做了R0.5的圆角处理，安装时不会划伤施工人员。
