带座轴承张紧调节支撑结构

　　在流体控制阀组、工业减压阀配套的传动调节机构里，这类带集成安装座的轴承调节构件，主要承担转轴支撑、传动带/连杆张紧量微调的核心作用，很多现场运维人员在调整减压阀配套的执行机构传动间隙时，都会接触到这类结构件。从实际使用场景来看，这类构件常安装在减压阀的执行端侧方，和阀杆的联动转轴配合，一方面为转动的阀杆联动轴提供稳定的径向支撑，避免转轴长期受侧向力出现偏磨、卡滞，另一方面可以通过自身的安装调节余量，微调联动轴的中心位置，补偿传动连杆或者齿形带长期运行产生的磨损松弛量，保证阀位调节的精度不会因为传动间隙变大出现偏差。

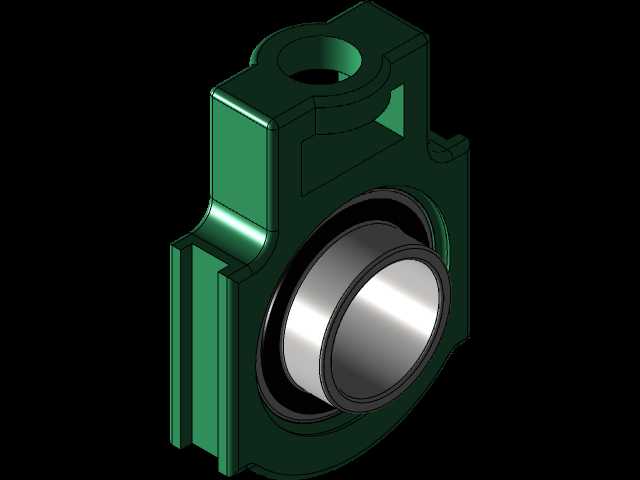

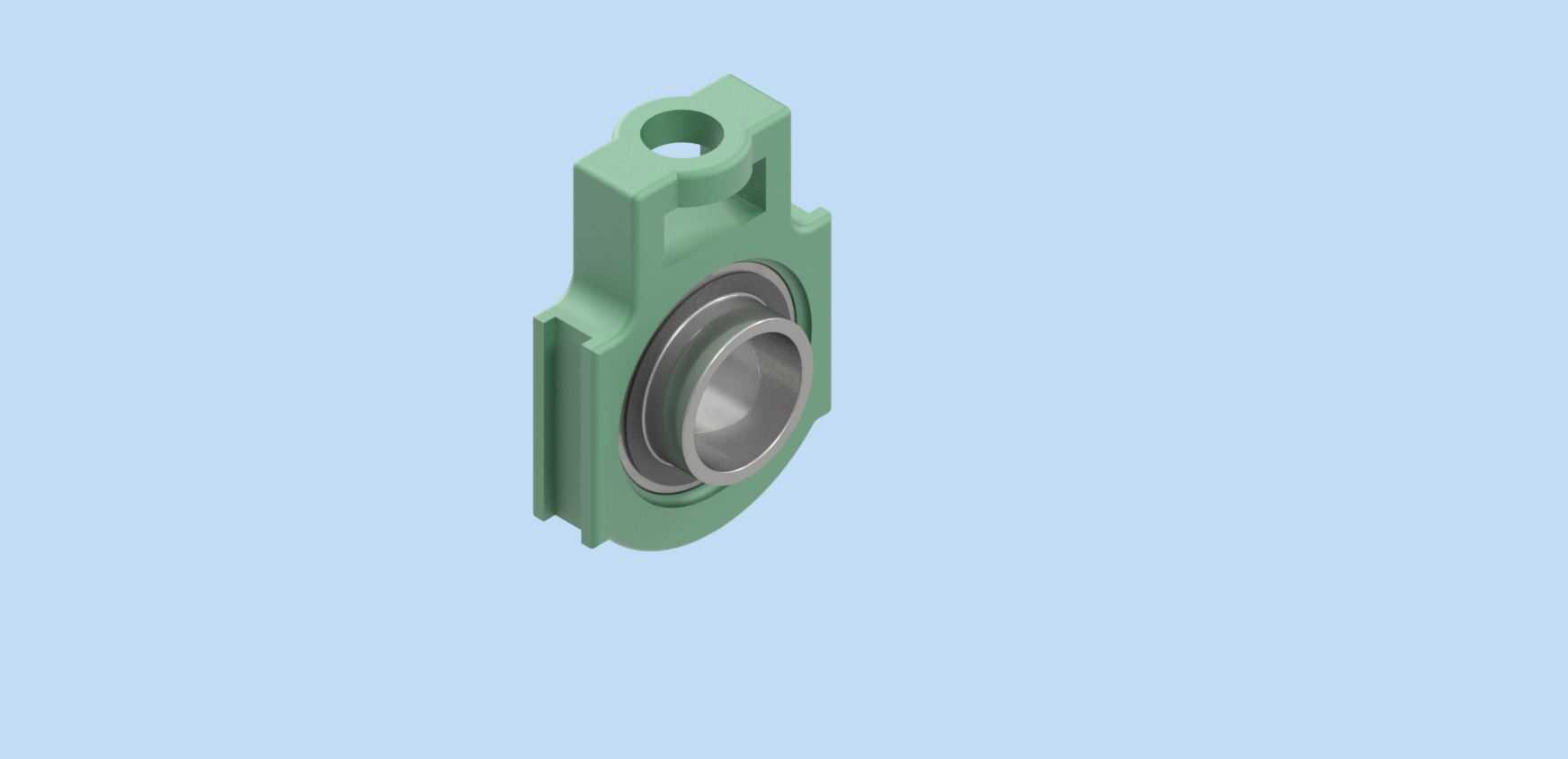

　　从结构设计逻辑来看，这个构件采用了一体式铸造型腔的主体结构，主体外侧的安装支耳带贯通安装孔，用来和阀组的安装基板做螺栓固定，支耳的位置做了加厚的凸台处理，避免螺栓锁紧时主体出现应力变形。主体内侧设计了阶梯式的轴承安装腔，腔体内径和标准深沟球轴承的外径做过渡配合，腔体边缘预留了轴承挡圈的卡槽，装配时轴承压入腔体后可以用孔用挡圈完成轴向限位，不需要额外设计轴承压盖，能压缩整体的安装占用空间。安装腔的外侧延伸出带凸缘的定位边，凸缘的端面做了铣平处理，安装时可以贴合在安装基板的定位面上，保证轴承安装腔的轴线和阀杆转轴的轴线平行度满足装配要求，避免出现别劲的情况。

　　从安装边界的尺寸逻辑来看，这类调节构件的整体宽度控制在常规阀组侧装空间的允许范围内，安装支耳的孔距适配通用减压阀的侧装螺孔间距，不需要对原有阀组的安装基板做额外打孔改造就能直接替换安装。轴承安装腔的内径适配常规阀杆联动轴常用的轴承规格，腔体的深度刚好覆盖轴承的整体宽度，不会出现轴承压装后突出或者凹陷过多的情况，保证转轴装配后轴向窜动量控制在允许的公差范围内。主体上方的吊装/调节孔既可以作为装配时的起吊对位孔，也可以作为张紧调节时的施力点，调整时松开安装支耳的固定螺栓，用撬棒撬动调节孔就能微调整个构件的安装位置，改变轴承支撑的转轴中心距，直到传动件的张紧度达到要求后再锁紧固定螺栓，整个调整过程不需要拆解周边的管路或者其他阀组附件，能大幅缩短现场运维的调整时间。

　　从实际功能特性来看，这种一体式结构的轴承调节构件，相比分体式的轴承座加调节支架的组合结构，减少了两个零件之间的配合间隙，长期运行下不会因为连接螺栓松动出现支撑位置偏移，整体的抗振动性能更好，适合减压阀这类长期受流体脉动冲击、存在持续微振动的工况。主体的铸造圆角都做了合理的过渡处理，没有出现应力集中的尖角位置，在承受转轴的径向载荷、传动张紧的拉力时，应力分布更均匀，不会出现局部开裂的问题。轴承安装腔的内壁做了粗糙度控制，压装轴承时不会因为内壁粗糙度过大刮伤轴承外圈，也能保证轴承外圈和腔体的贴合度，帮助轴承运行时的热量通过腔体传导到安装基板上散出，延长轴承的使用寿命。

　　在做这类构件的三维建模时，需要重点注意安装支耳的孔位公差、轴承安装腔的圆柱度公差，还有凸缘定位面和安装腔轴线的垂直度公差，这些尺寸如果出现偏差，装配后就会出现转轴卡滞、张紧调节不顺的问题。另外在设计安装腔的挡圈卡槽时，要匹配对应规格孔用挡圈的标准尺寸，卡槽的深度和宽度都要符合标准件的安装要求，避免挡圈无法装入或者装入后容易脱出的问题。主体外侧的减重槽设计也要兼顾结构强度，不能为了减重过度削减壁厚，尤其是安装支耳和主体连接的位置，要保证足够的壁厚来承受锁紧螺栓的压紧力和传动带来的侧向载荷。
