橡胶模压用大型罐体模具装配结构

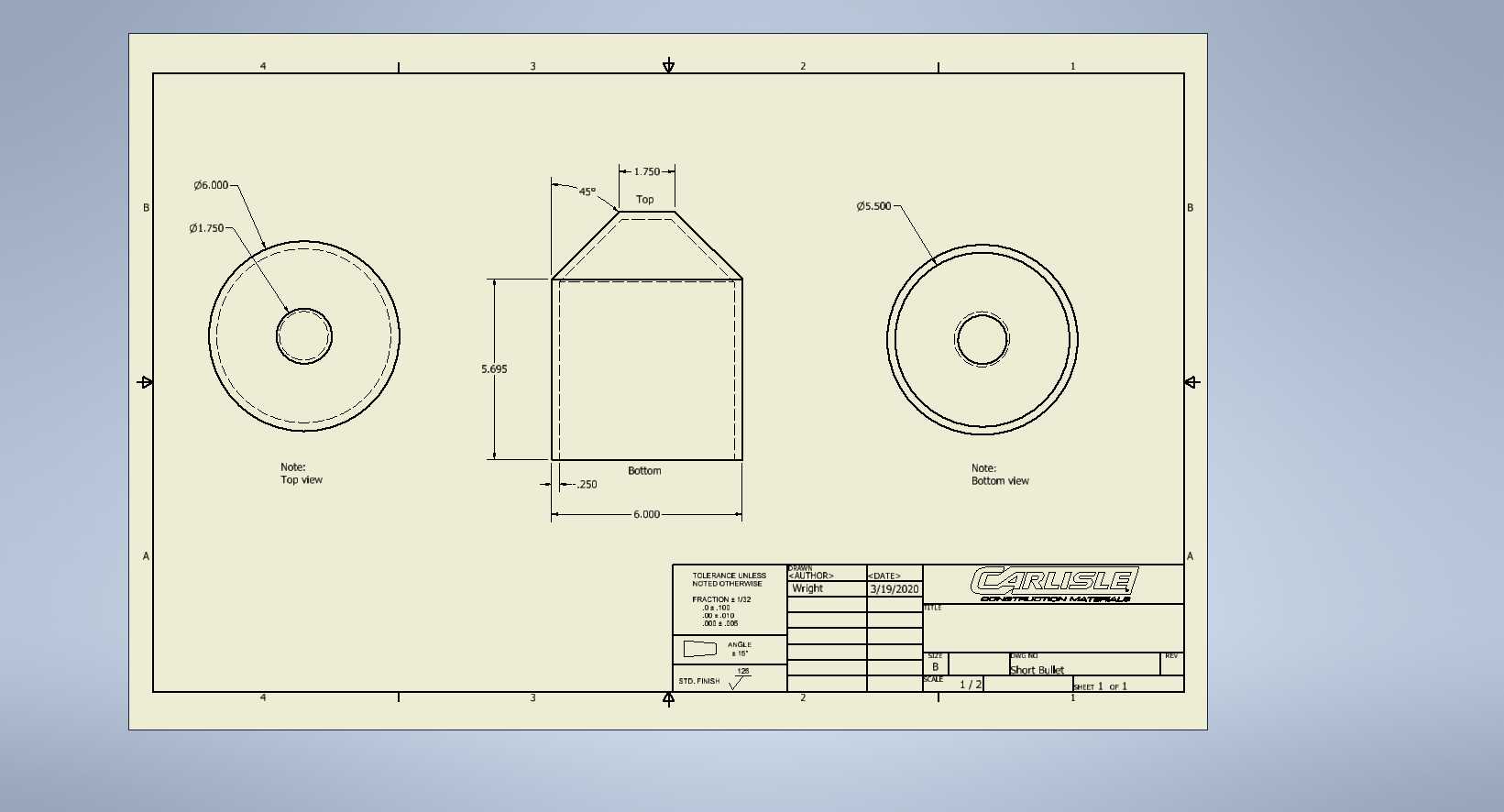

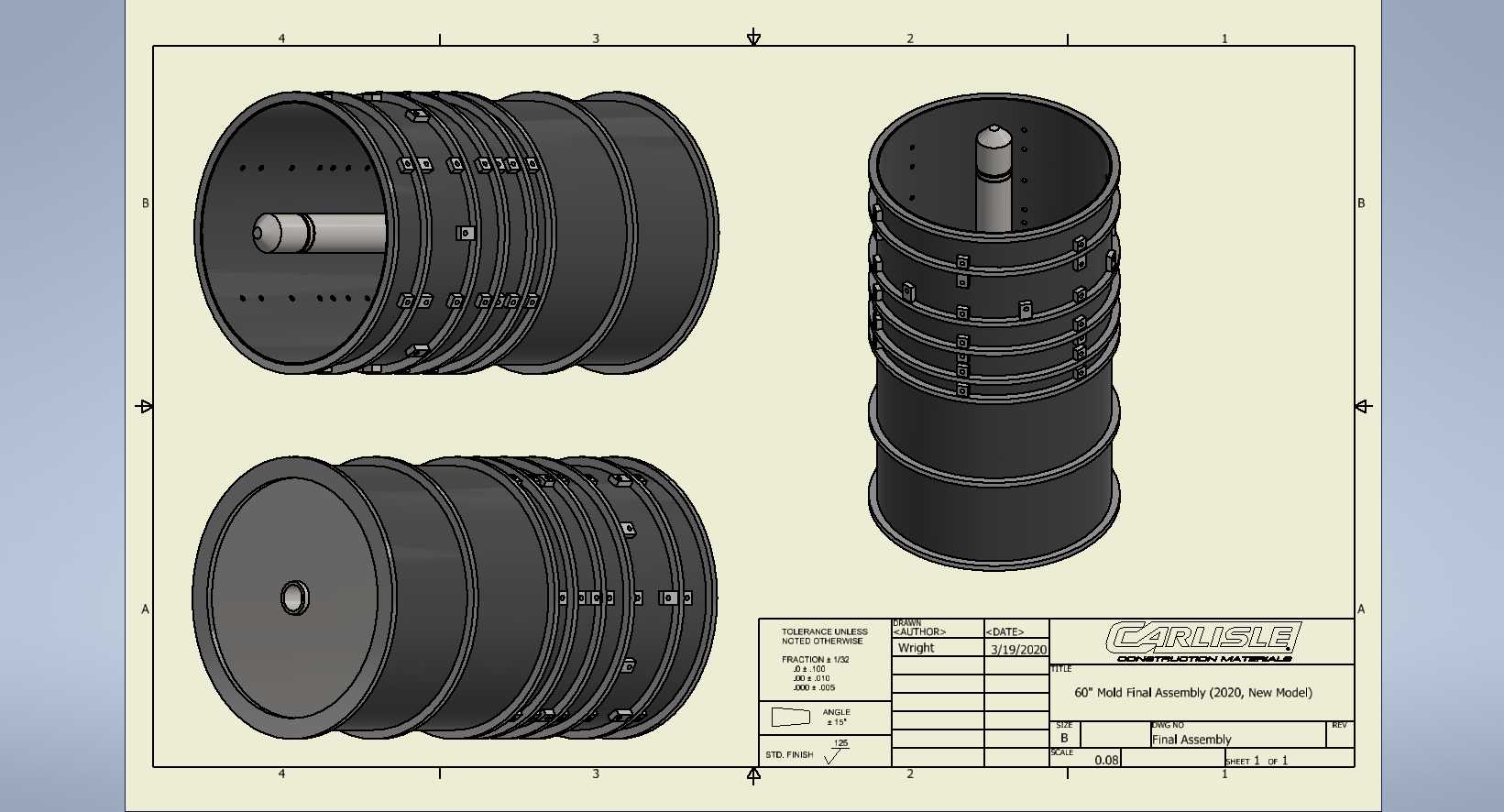

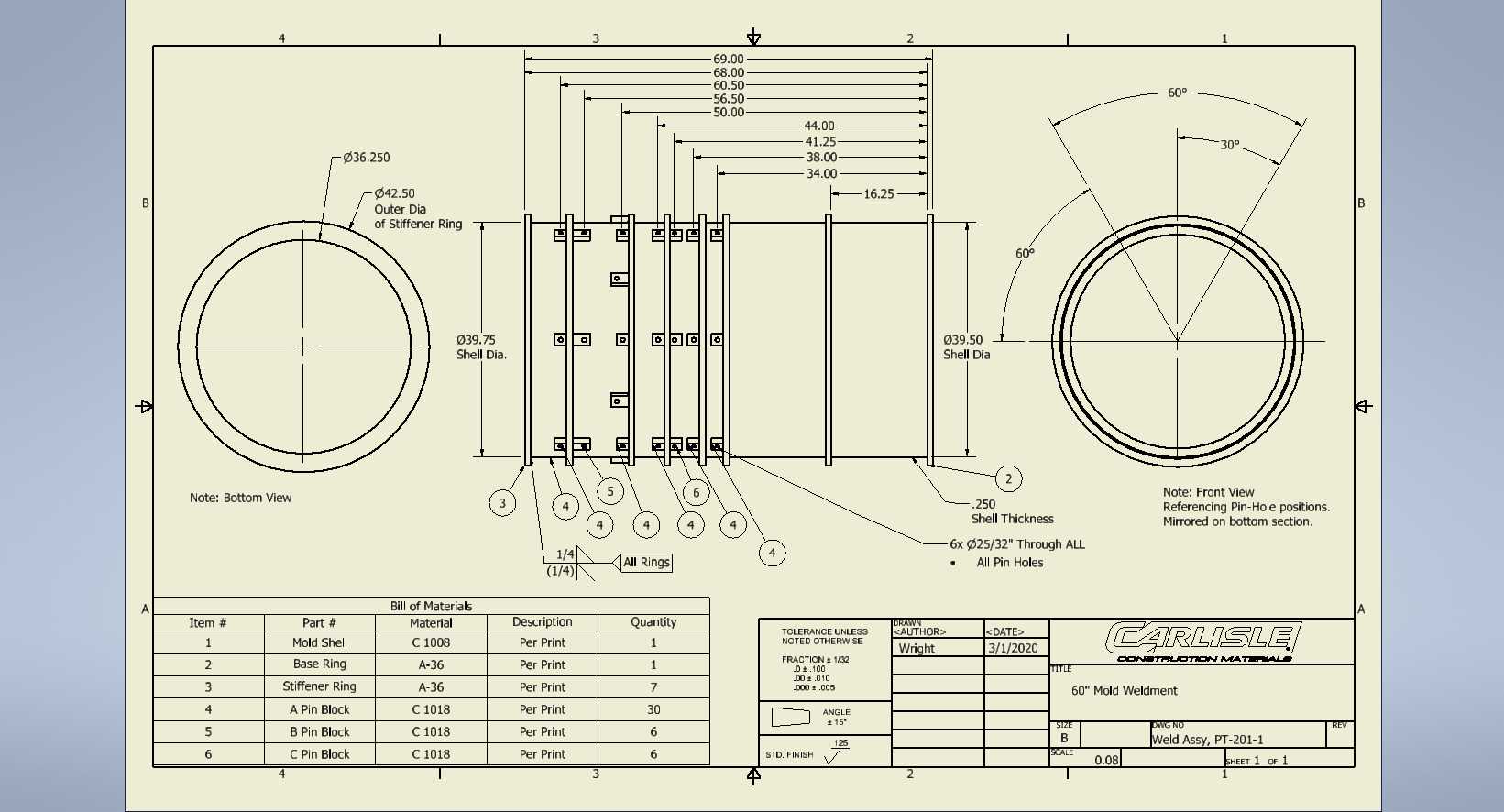

　　这套模具组件主要面向橡胶制品模压生产场景，适配大尺寸筒状橡胶制品的硫化成型工序，在橡胶密封件、大型橡胶衬套、工业胶辊外层胶套这类产品的生产线上，这类叠层式罐体模具是核心成型工装。从结构设计来看，整套组件采用多层叠合的模腔布局，单套模具可同时完成多段同规格筒状胶件的成型，相比单层模腔结构，能在同等硫化设备占用空间下提升30%以上的单批次产能，适配平板硫化机的常规工作台面安装边界，模体总高度控制在常规硫化机开模行程范围内，不需要额外对设备进行改造即可直接投产使用。

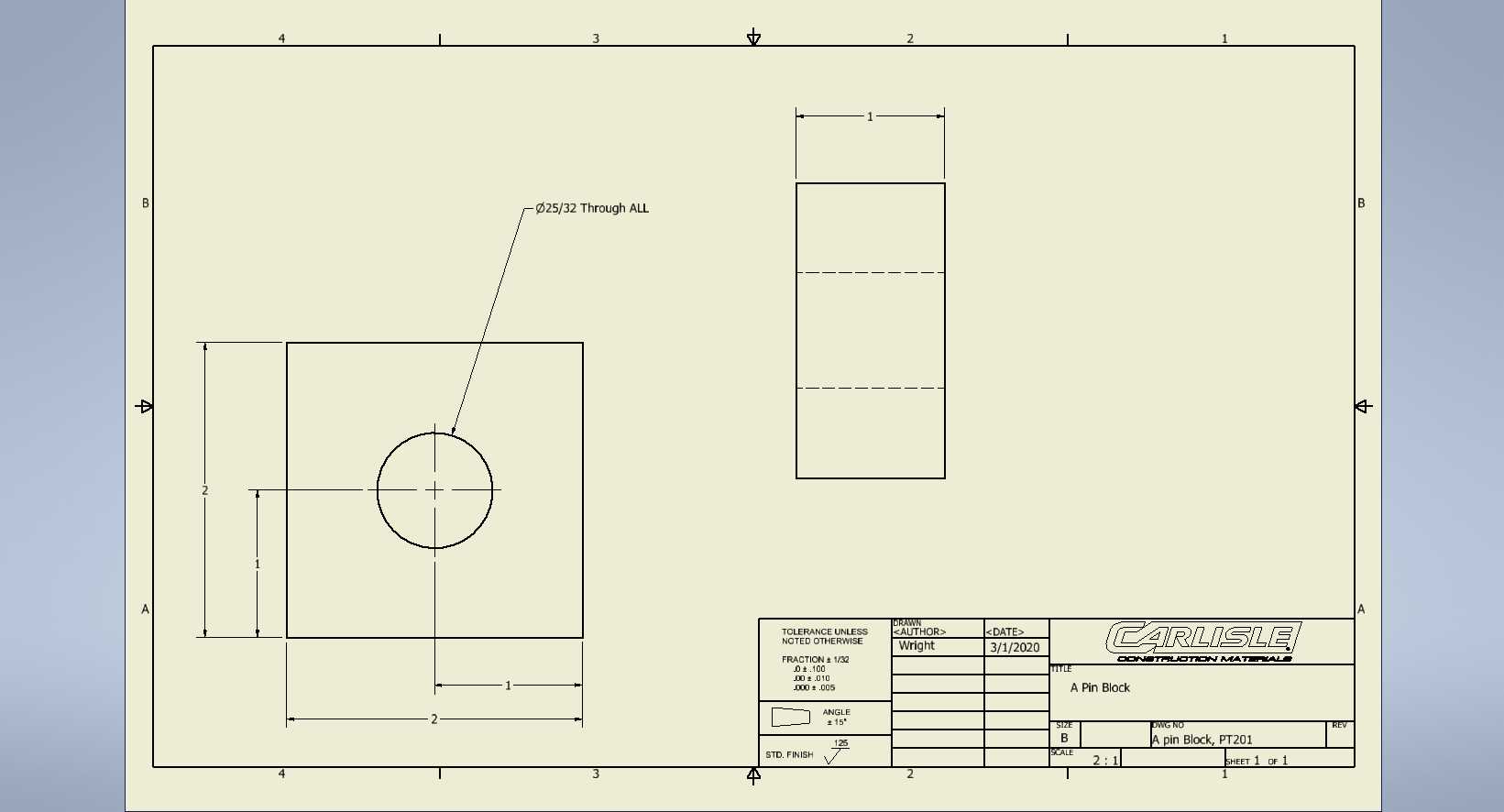

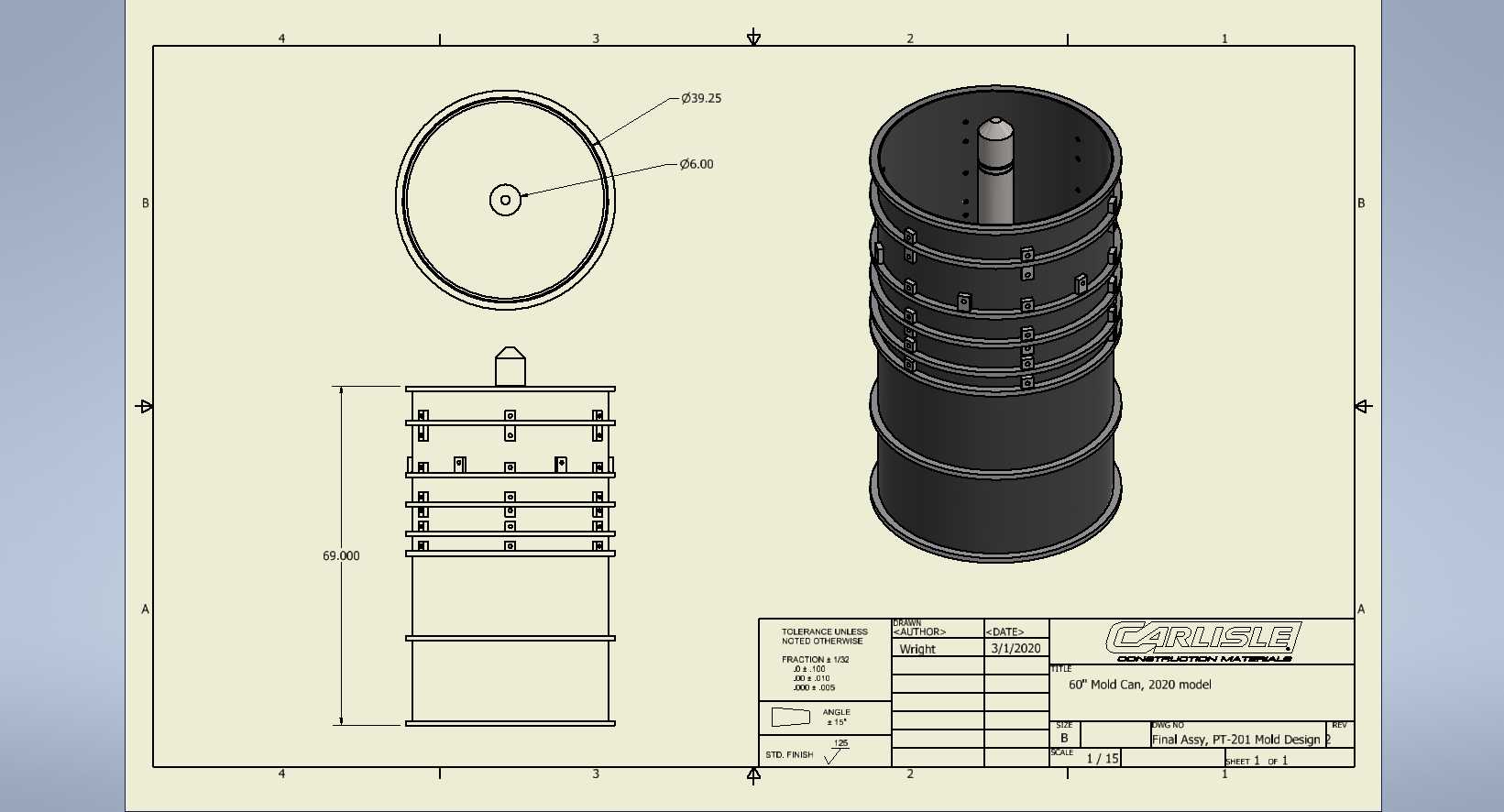

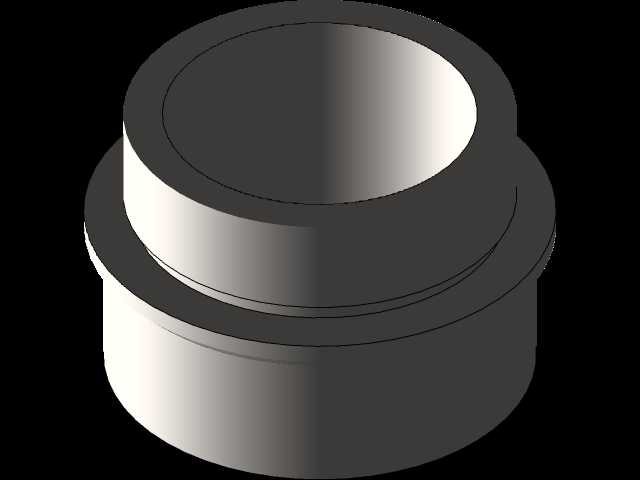

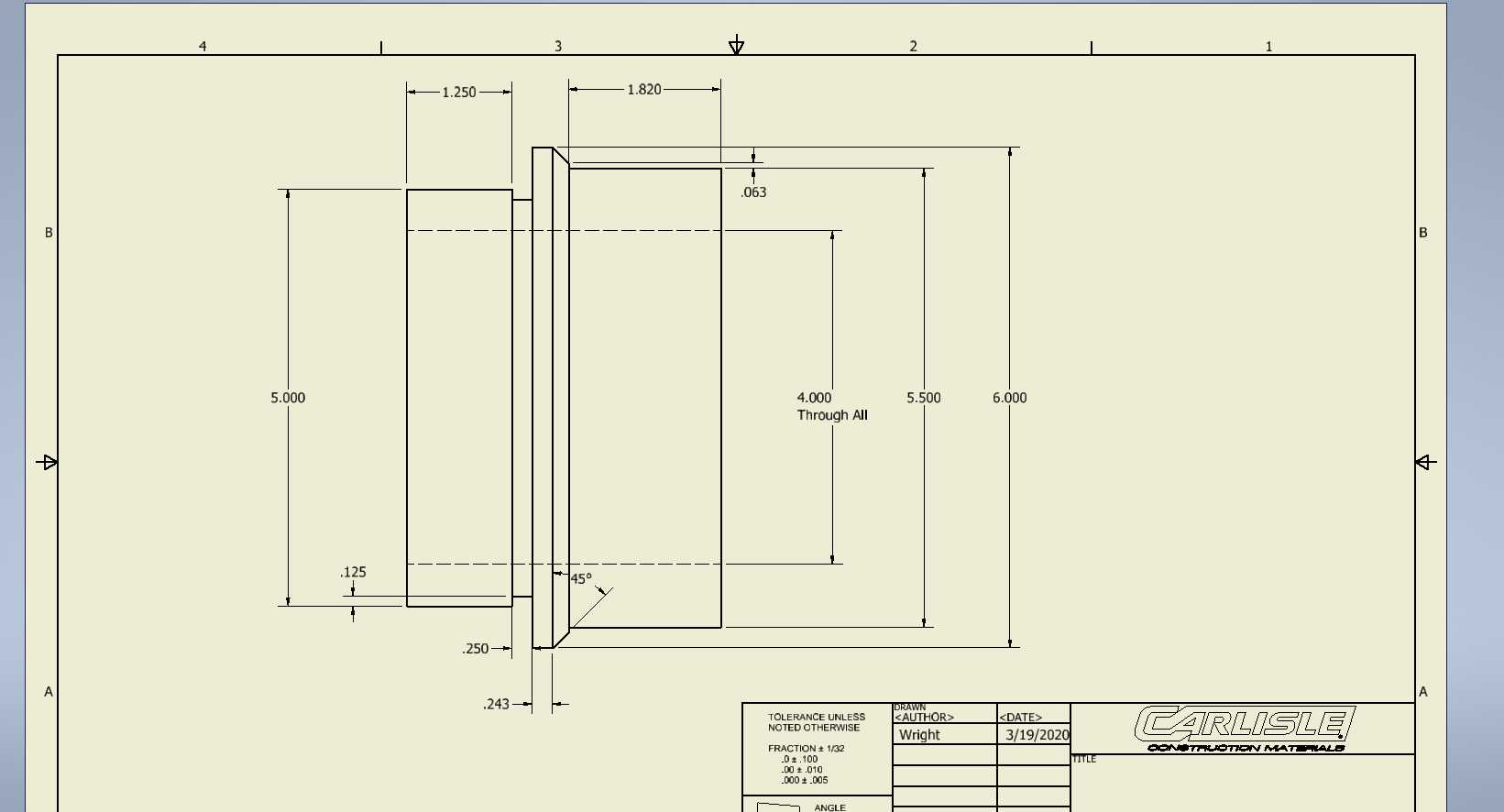

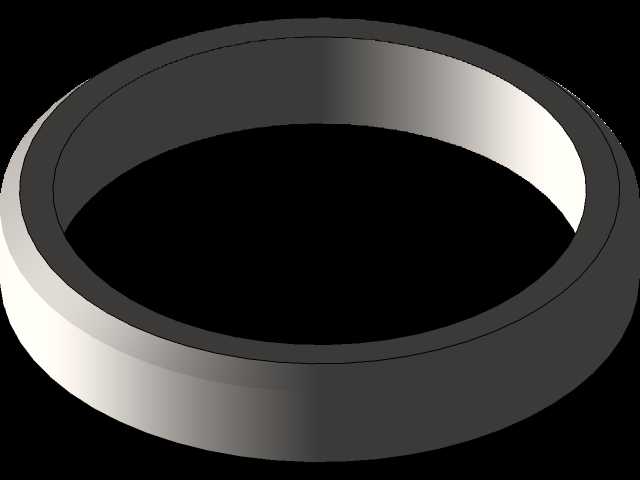

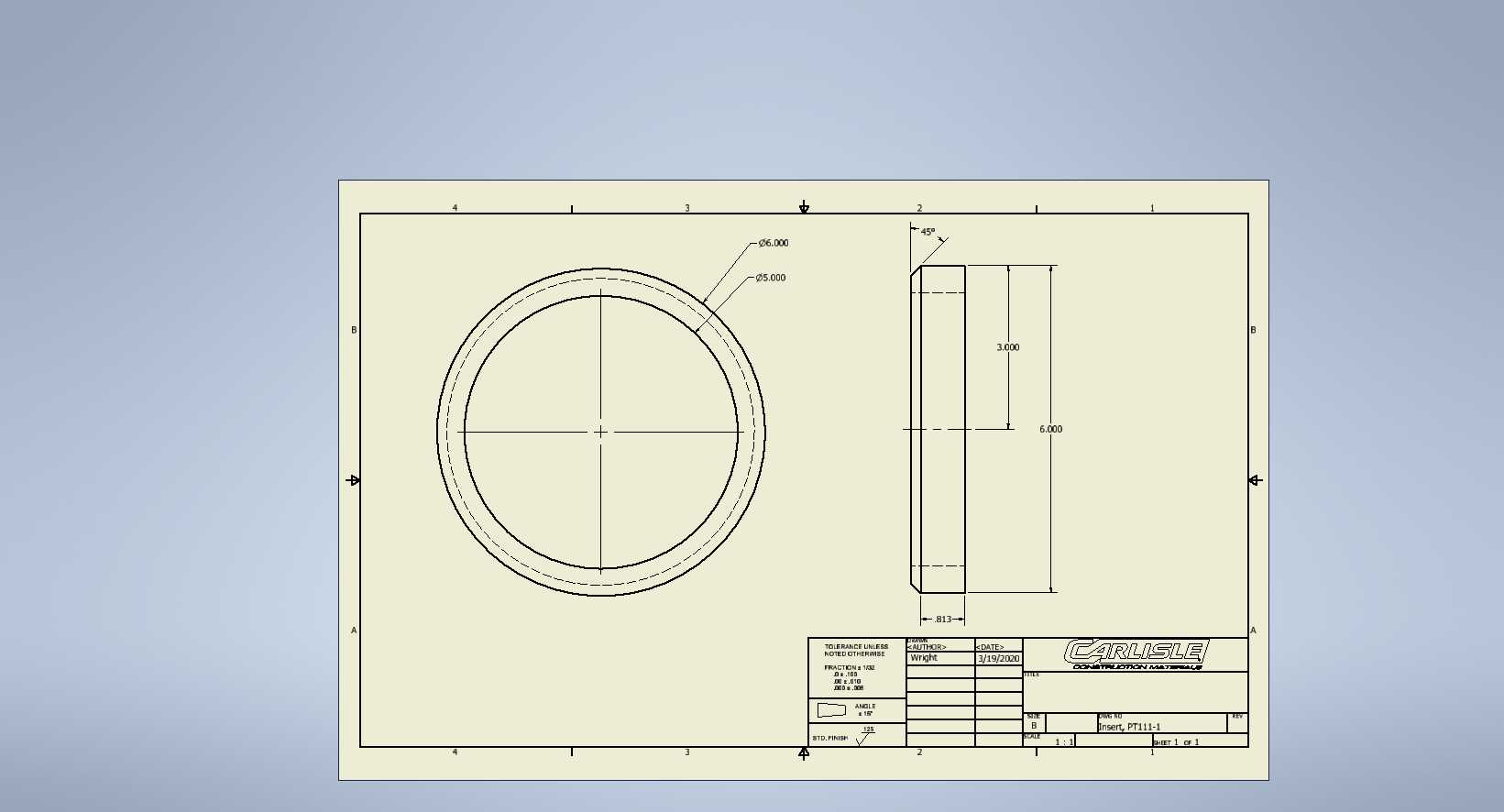

　　模具的核心成型部分采用圆柱直筒式模腔设计，模腔内壁做了高精度抛光处理，表面粗糙度控制在Ra0.8以下，避免橡胶硫化成型后出现粘模、表面麻点等缺陷，每层模腔之间设置了定位止口，叠合装配时止口配合间隙控制在0.02mm以内，既可以保证多层模腔的同轴度，避免成型后的胶件出现壁厚不均的问题，也能防止硫化过程中胶料从合模缝隙溢出，减少飞边厚度，降低后续修边工序的工作量。模具顶部设置了专用的注胶与排气集成结构，注胶口正对模腔中心位置，注胶时胶料可以从中心向四周均匀填充模腔，避免出现胶料流动死角导致的缺胶、气泡缺陷，排气槽沿模腔周向均匀分布，深度控制在0.03mm，既能在胶料填充时顺利排出模腔内的空气，又不会让胶料大量溢出形成难以清理的飞边。

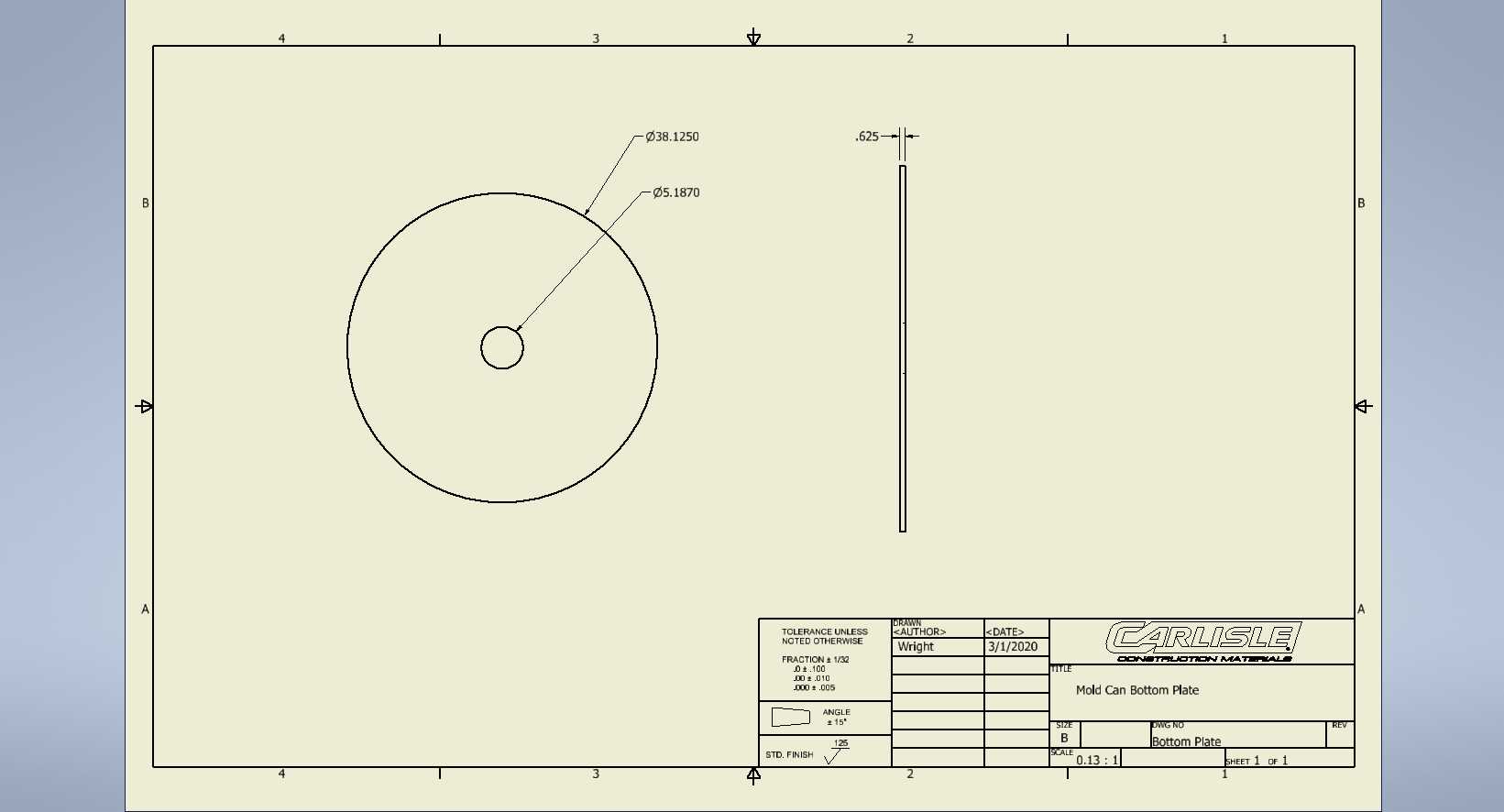

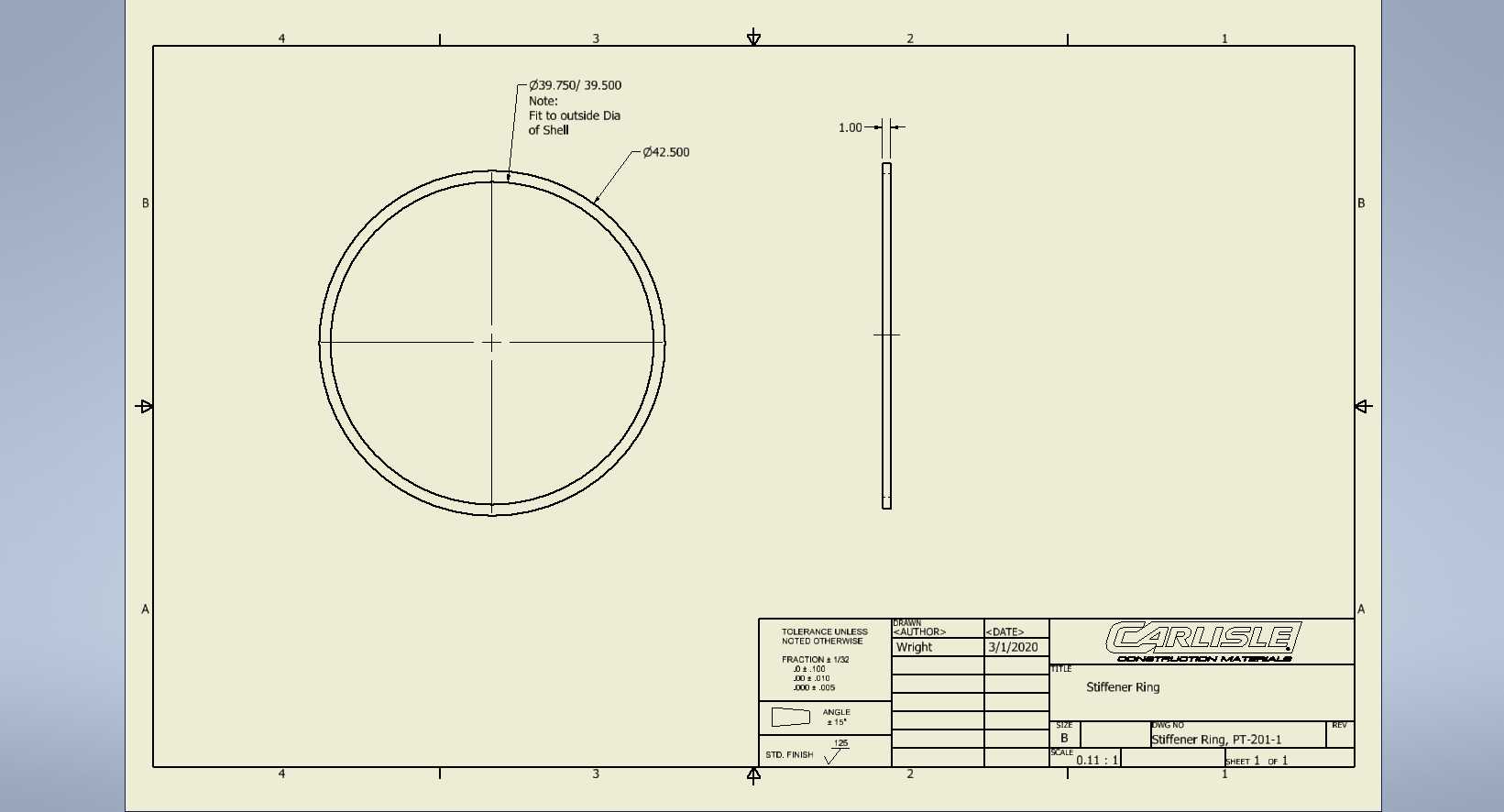

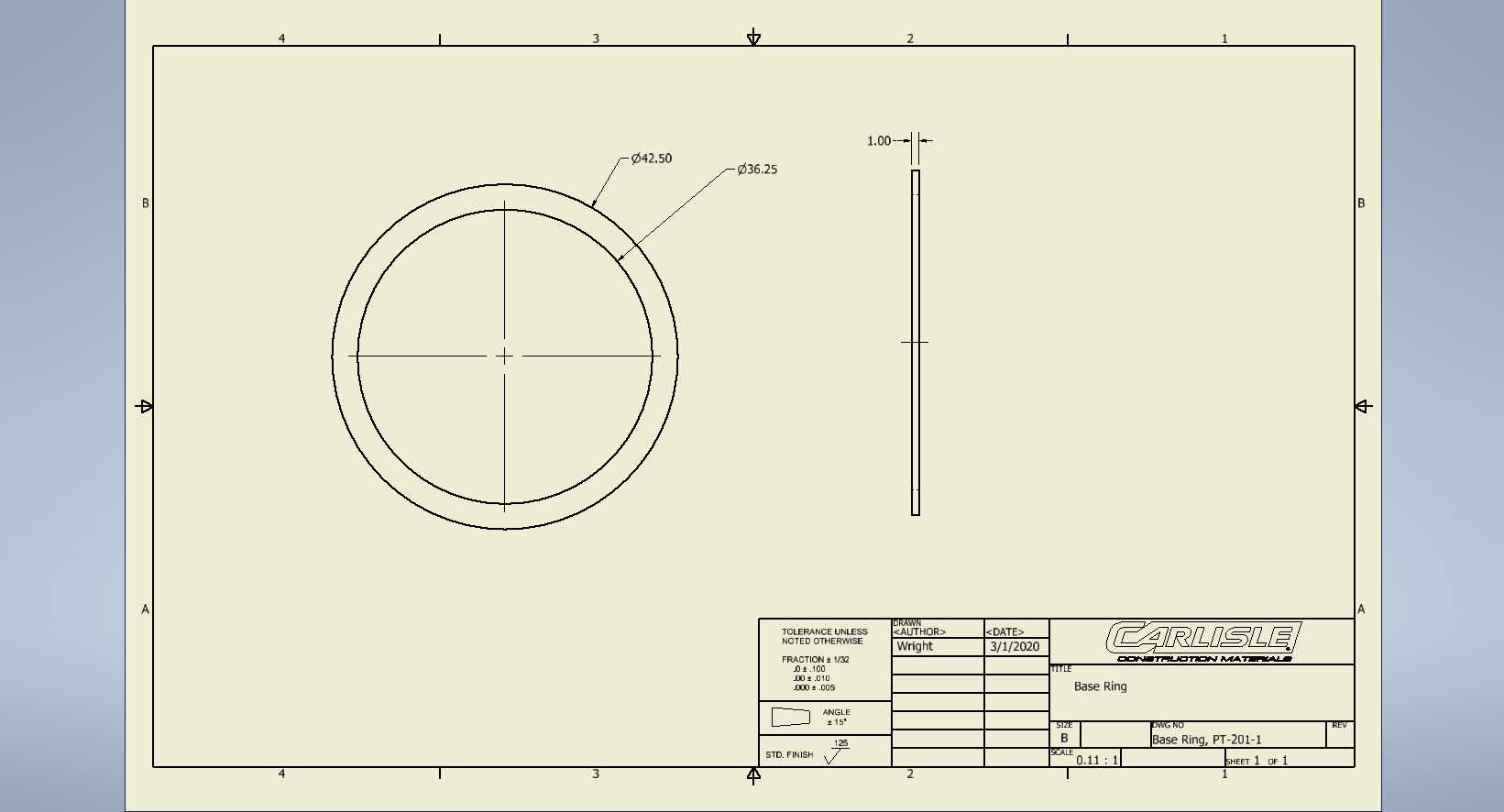

　　从安装适配维度来看，模具底部设置了标准的设备安装定位台，定位台直径适配常规硫化机工作台的T型槽布局，安装时不需要额外制作转接板，直接通过压板即可完成固定，模具的起吊位置设置在每层模体的对称两侧，采用嵌入式吊环孔设计，既不会影响合模时的平面贴合度，也方便生产过程中逐层起吊拆模取件。整套模具的锁紧结构采用周向分布的快拆卡扣，相比传统的螺栓锁紧方式，拆模和合模的操作时间可以缩短60%以上，卡扣的锁紧力经过校核，在硫化过程中15MPa的模内压力下不会出现胀模、开缝的问题，卡扣的接触位置做了渗碳淬火处理，长期反复开合使用也不会出现磨损变形导致的锁紧失效问题。

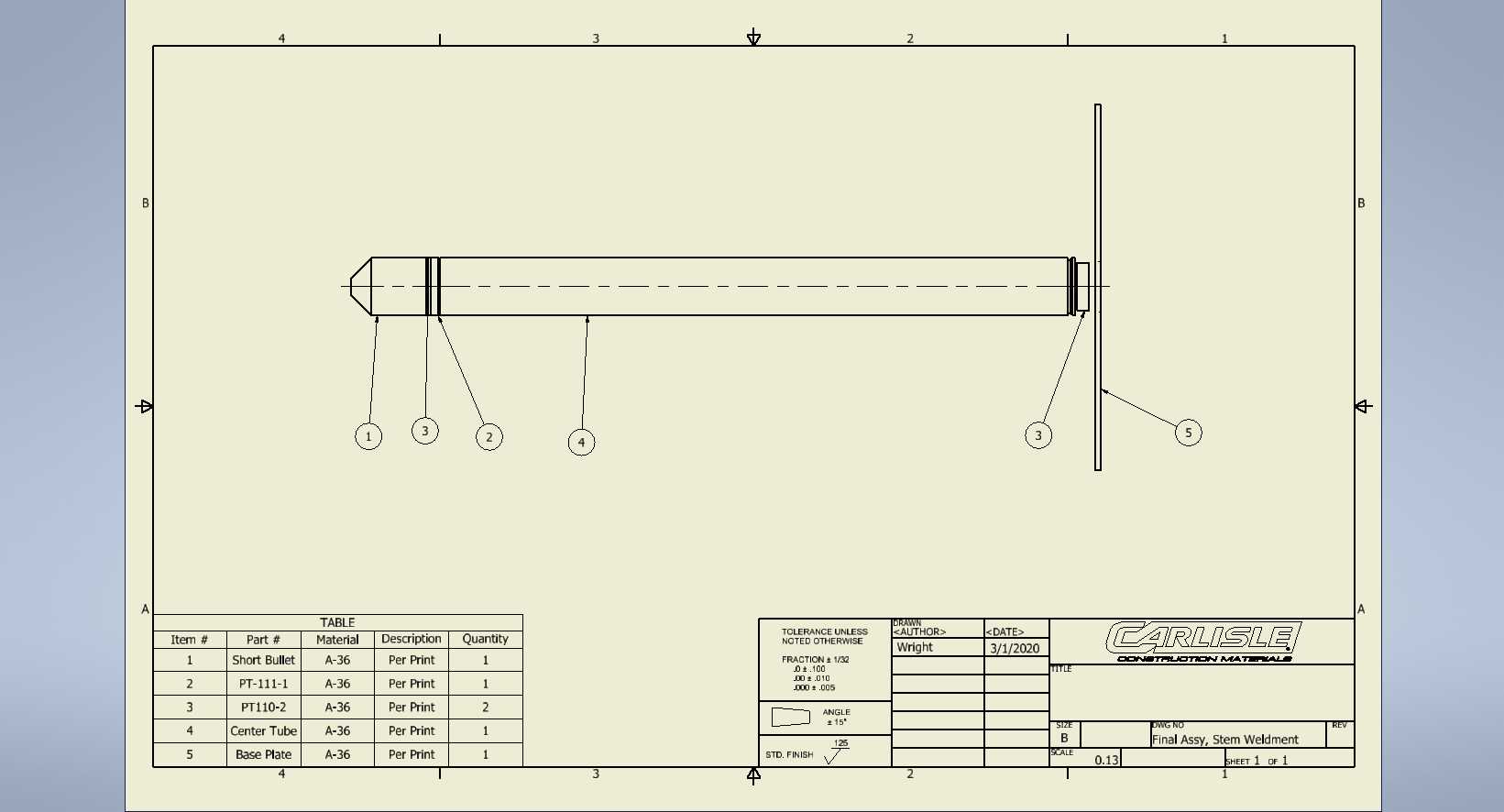

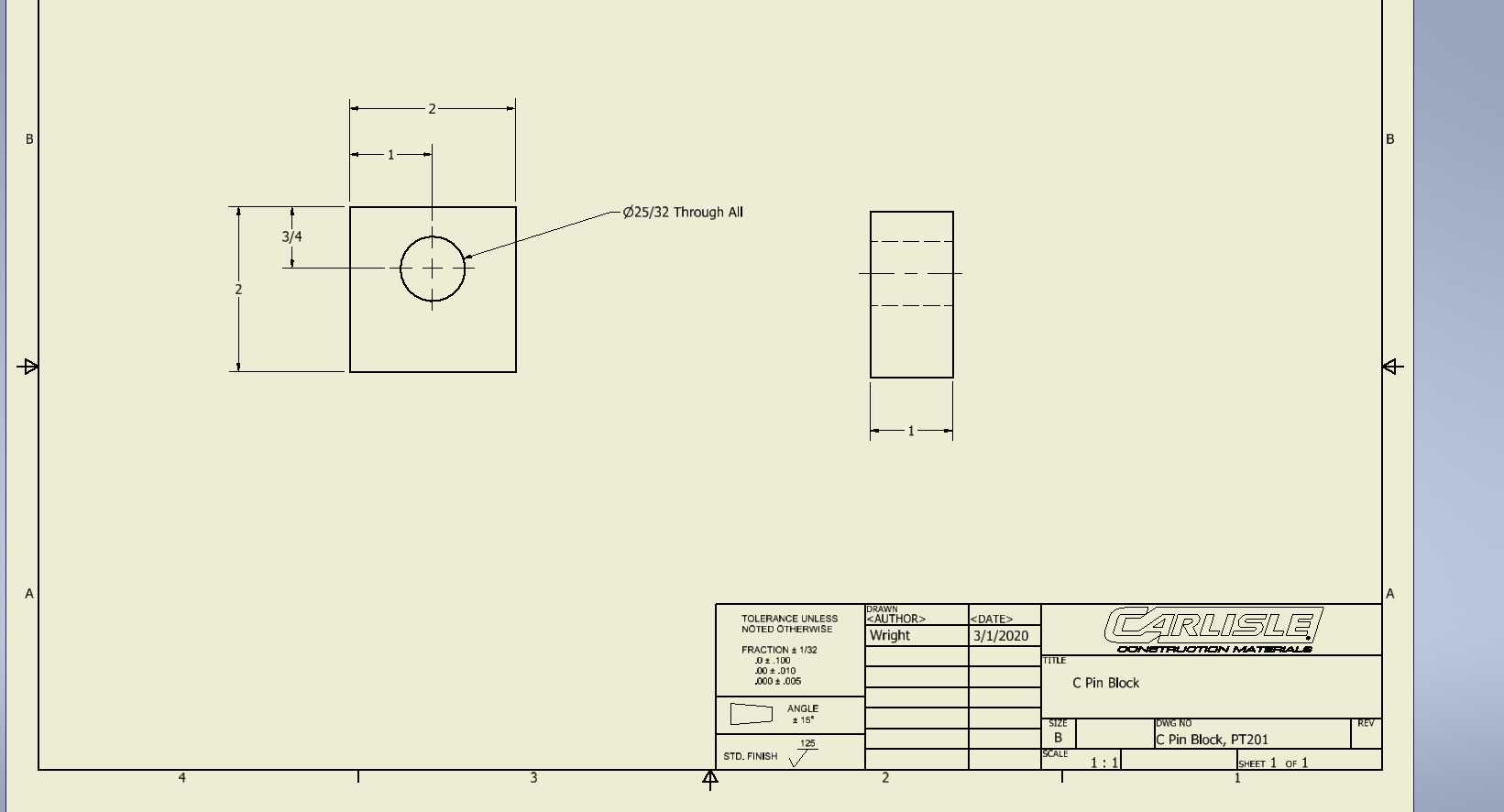

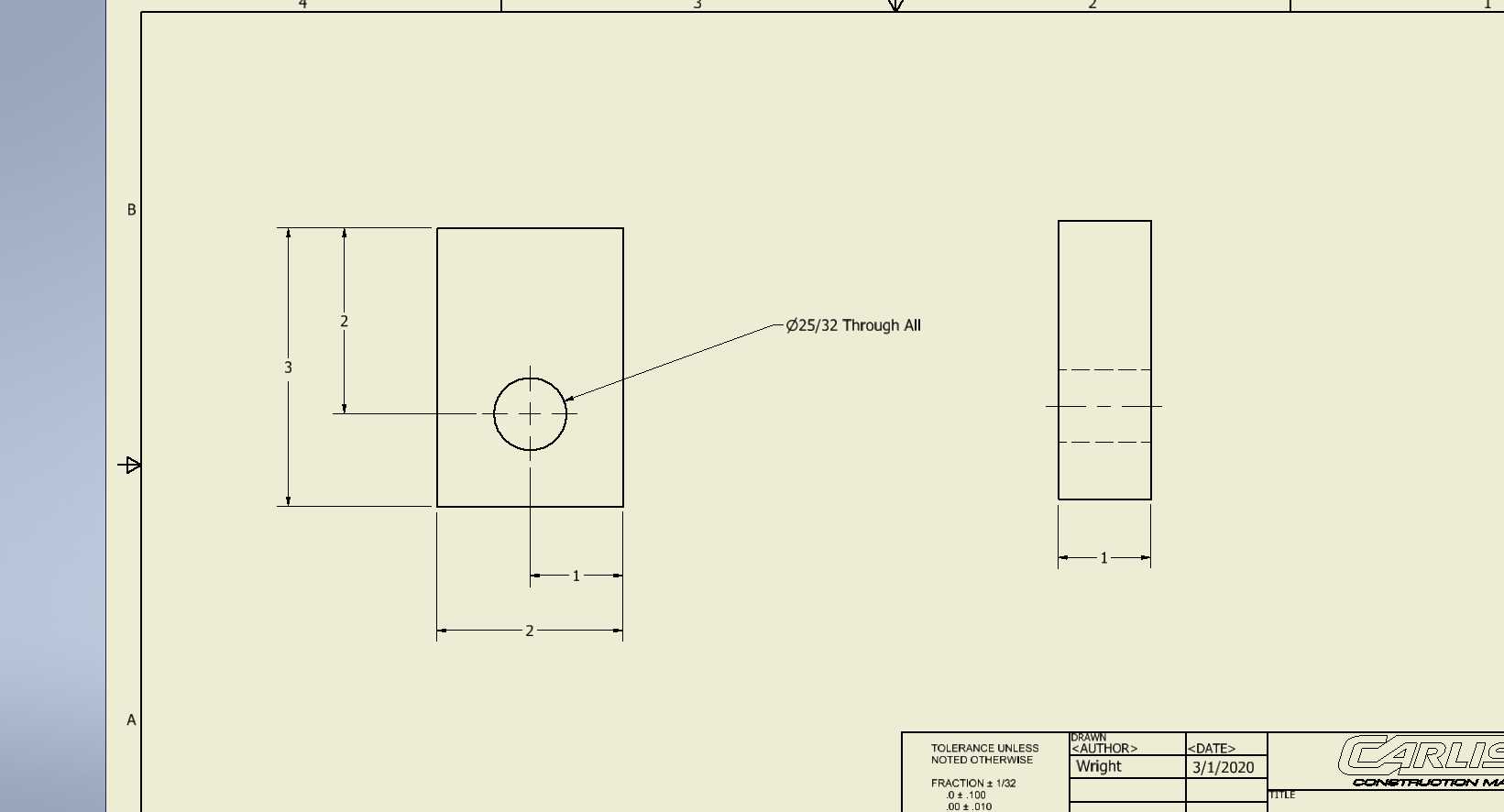

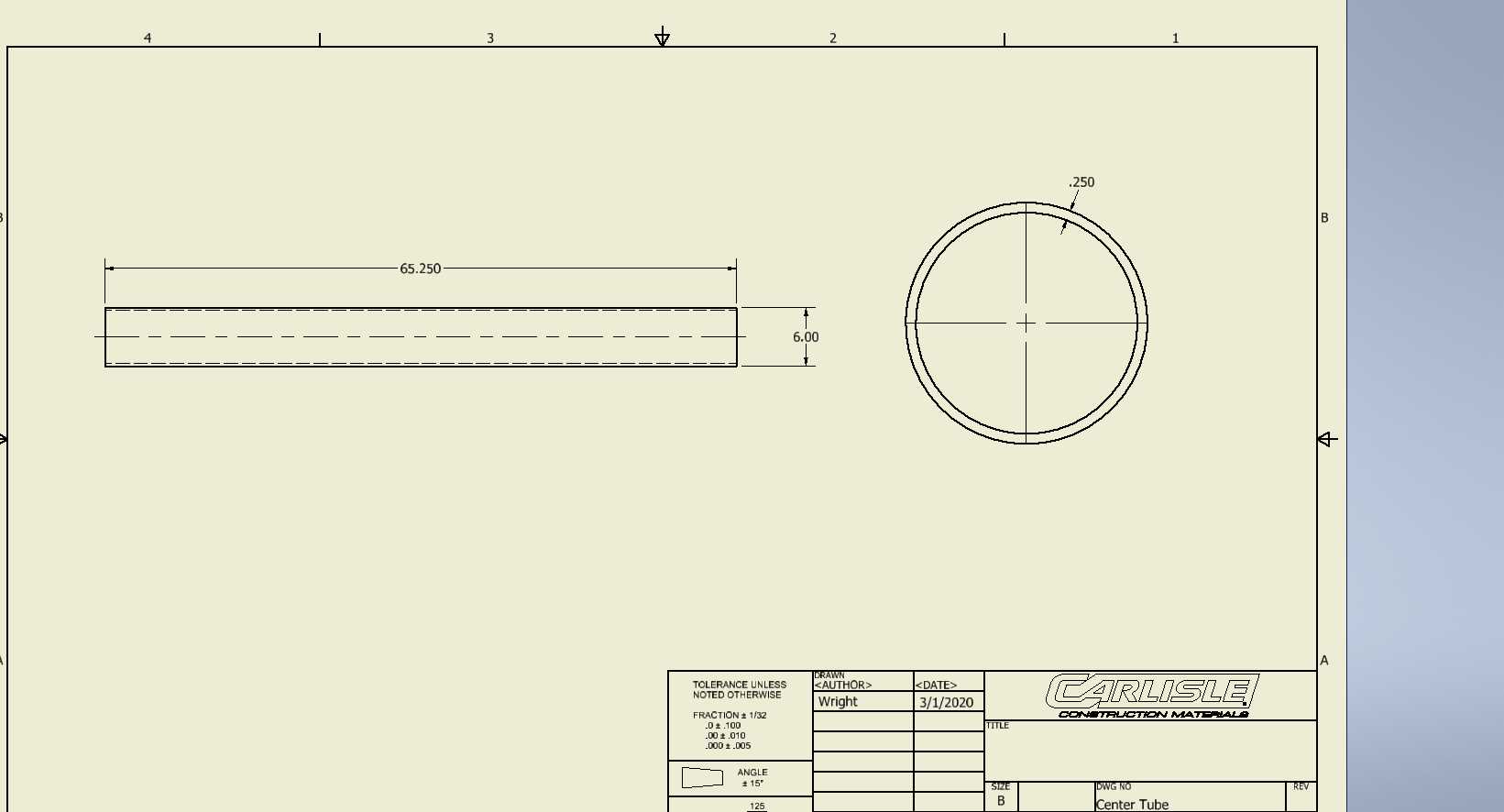

　　在实际生产应用中，这套模具适配邵氏硬度40-80度的各类橡胶材料，包括天然橡胶、丁腈橡胶、三元乙丙橡胶等常用工业橡胶材质，模腔的尺寸精度可以控制在GB/T 3672.1的M2级公差范围内，成型后的胶件尺寸一致性好，不需要额外进行二次车削加工即可满足装配使用要求。模具的导向结构采用中心导柱定位，导柱与导套的配合采用H7/h6间隙配合，合模过程中可以自动校正各层模体的位置，避免人工合模时出现错位导致的胶件报废，导柱表面做了镀硬铬处理，耐磨性能优异，长期使用不会出现拉毛、卡滞的问题。

　　从结构细节设计来看，模具的加热流道沿模体外壁周向均匀分布，和硫化机的加热板配合时，可以保证模腔各个位置的温度差控制在±2℃以内，避免因为温度不均导致的胶件硫化程度不一致，出现局部过硫或者欠硫的质量问题。模具的脱模结构采用顶出机构集成在底部模座上，开模时顶杆可以均匀作用在胶件的端面，不会因为顶出力不均导致胶件出现变形、撕裂的问题，顶杆的配合间隙同样控制在0.02mm以内，防止胶料进入顶杆缝隙影响顶出动作的顺畅性。整套模具的所有零部件都做了防锈处理，在生产间隙存放时不会因为车间潮湿环境出现锈蚀，避免锈蚀污染胶料或者影响模腔表面质量，模体的材料选用优质热作模具钢，经过调质、淬火处理后硬度达到HRC42-46，既可以承受硫化过程中的反复热胀冷缩，也具备足够的耐磨性能，正常生产使用条件下模具寿命可以达到1万模次以上。
