驾驶侧组件配套法兰式轴承外壳结构

　　在商用车驾驶舱侧部的传动链路布局里，这类带法兰安装边的轴承外壳是轴系支承的核心承载构件，主要承担驾驶侧操纵传动组件的径向与轴向载荷传递，隔绝轴系运转产生的振动向舱体结构传递，同时为内置轴承提供封闭的安装腔体，阻挡外界泥水、粉尘进入轴承滚道，延长支承部件的维护周期。从实际装车场景来看，该部件安装在驾驶舱侧围的钣金安装位上，一侧的法兰端面直接贴合舱体安装基准面，另一侧的筒状腔体伸入舱内预留的安装孔内，为穿过腔体的操纵传动轴提供回转支承，适配驾驶侧换挡操纵、转向传动等需要低阻力回转支承的链路场景，避免轴系悬臂过长产生的挠曲变形，保证操纵动作的传递精度。

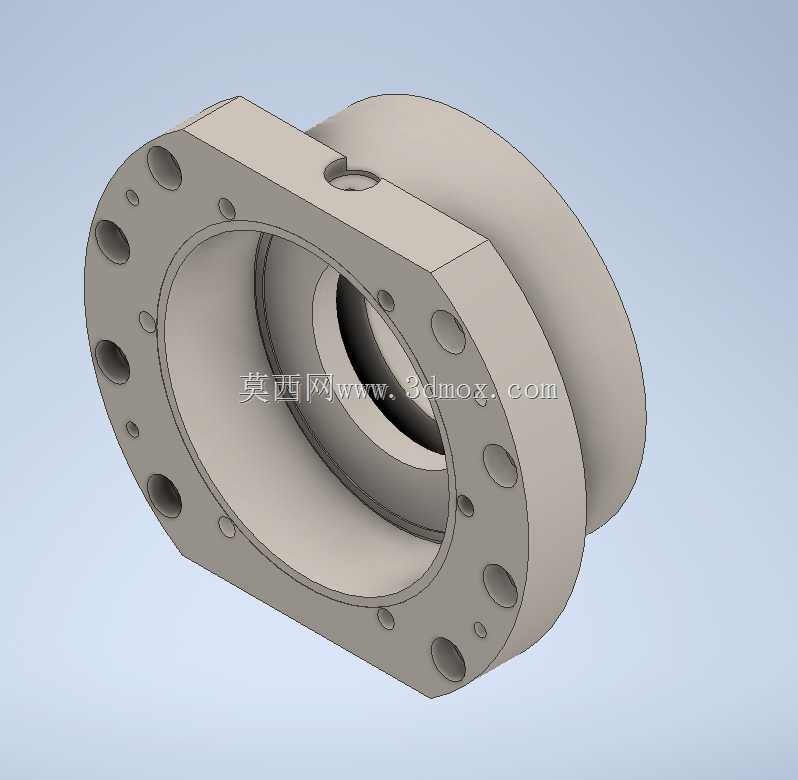

　　从结构设计逻辑来看，法兰端面上沿圆周均布的多组安装孔，分为大直径的螺栓过孔与小直径的定位销孔，大孔用于穿装紧固螺栓实现部件与安装基体的刚性连接，小孔用于配装定位销，保证安装时轴承内孔与基体上的轴系通孔同轴度控制在0.02mm以内，避免安装偏心导致的轴承额外载荷。法兰与筒状腔体的过渡位置设计了加厚的圆弧过渡结构，避免应力集中，在承受轴系交变载荷时不会在过渡位置产生疲劳裂纹。腔体内部设计了阶梯式内孔，不同直径的内孔台阶分别用于卡装轴承外圈、安装密封件、预留轴承润滑脂的存储空间，靠近法兰侧的内孔台阶端面作为轴承外圈的轴向定位面，腔体开口端的内槽用于安装孔用挡圈，限制轴承外圈的轴向窜动，保证轴系运转时的轴向位置精度。法兰顶面设计的小型螺纹孔，用于安装润滑脂注油嘴，可在不拆解部件的情况下定期向内部轴承补充润滑脂，适配车辆长期户外使用的维护需求。

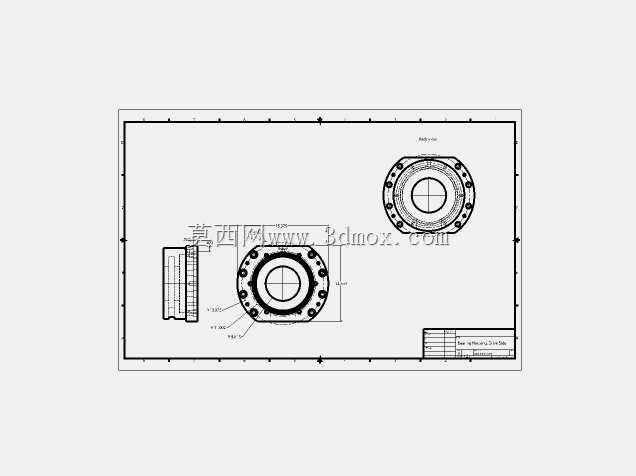

　　从安装边界尺寸来看，法兰盘的外轮廓为切边圆形，两侧切边平面用于安装时的防转定位，也可缩小安装所需的平面空间，适配驾驶舱侧围有限的安装区域；法兰端面上的安装孔中心圆直径与对应车型的安装基体孔位完全匹配，无需额外加工转接板即可直接装车。筒状腔体的外径小于安装基体上的通孔直径，装配时可顺利穿入孔内，腔体的轴向长度根据舱壁厚度与轴承安装所需的空间确定，保证轴承安装后，轴系伸出端的连接位置刚好与操纵连杆的对接位对齐，无需额外调整轴系的轴向位置。部件的整体壁厚根据承载需求做了差异化设计，法兰安装边的厚度满足螺栓预紧力下的刚度要求，不会因螺栓拧紧产生法兰面翘曲；筒状腔体的壁厚在保证整体刚度的前提下做了轻量化优化，降低部件整体重量，减少驾驶舱侧围的承载负担。

　　在实际选型适配过程中，需要重点核对法兰安装孔的位置度、内孔与法兰端面的垂直度参数，保证安装后轴承内孔的回转轴线与传动轴的轴线重合，避免出现别劲、卡滞的问题。内孔的尺寸公差按照轴承外圈的过渡配合要求设计，既保证轴承外圈可以顺利压装到位，又能避免配合间隙过大导致的外圈蠕变磨损。密封槽的尺寸适配对应规格的橡胶密封圈，装配后可实现IP65级别的防护能力，满足车辆在雨天、非铺装路面行驶时的防护需求，避免杂质进入轴承内部导致的早期磨损。这类轴承外壳的结构设计充分考虑了车载场景的安装空间限制、承载需求与维护便利性，在保证结构强度的前提下尽可能压缩整体体积，适配驾驶侧紧凑的布局空间，同时兼顾了装配效率与长期使用的可靠性，是车载操纵传动系统中典型的定制化支承构件。
