带挡风结构的壁挂式烟囱防风帽

　　在民用采暖炉、小型商用排烟系统以及户外壁挂式排烟终端的实际应用场景中，倒灌风问题一直是影响排烟效率、甚至引发烟气倒流入室的核心痛点，尤其是在北方多风区域的低层建筑、户外临时采暖设施上，常规直筒式烟囱出口在遭遇侧向强风、迎风面风压突变时，很容易出现排烟受阻、烟气倒灌的情况，轻则导致炉具燃烧不充分、热效率下降，重则引发一氧化碳积聚的安全隐患。这款带挡风板的烟囱帽结构，正是针对这类实际工况痛点完成的结构设计，区别于市面上常见的旋转式风帽、固定式防雨帽，它采用了固定导流+侧挡结合的结构形式，不需要依赖旋转轴承等活动部件来适配风向，从根源上避免了长期户外使用后活动部件锈蚀、卡滞导致的功能失效问题，更适合长期无人维护的户外安装场景。

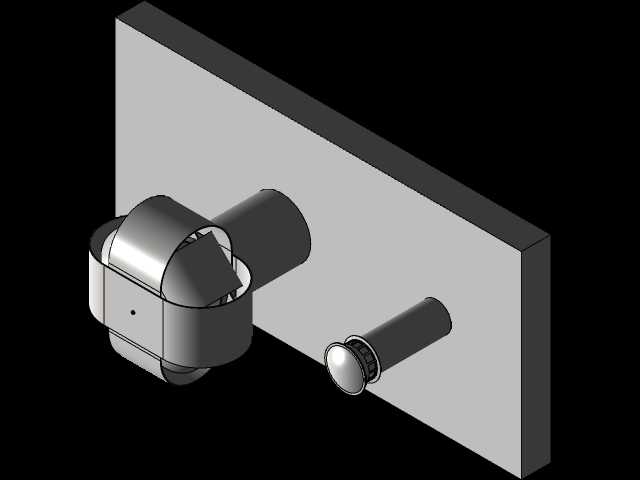

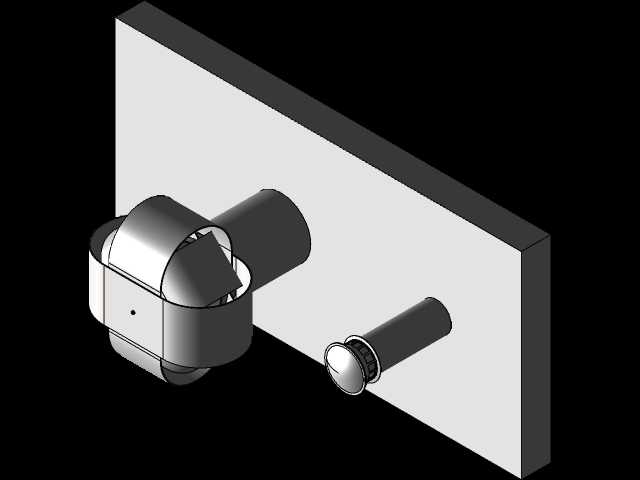

　　从结构功能上拆解来看，核心的筒状连接段是和烟囱出口直接对接的安装部位，设计时预留了标准的圆柱对接边界，可适配同外径的金属排烟管道，安装时可采用插接后打铆钉固定、或者抱箍锁紧的方式，不需要额外加工复杂的连接法兰，现场安装门槛很低。套在排烟出口外侧的弧形挡风罩是核心功能部件，它的弧形曲面并非随意设计，而是经过流道验证的导流结构：当任意方向的侧向风吹向烟囱出口时，弧形面会将横向气流顺着曲面导向侧方排出，不会直接冲入排烟通道内部形成正压阻挡烟气排出；同时罩体和排烟出口之间预留了足够的环形排烟间隙，即使在极端风向条件下，烟气也能顺着间隙顺利导出，不会因为罩体遮挡出现排烟截面积不足的问题。

　　和罩体配合的侧置挡风板，主要针对墙面安装场景下的墙面反射风做遮挡——很多壁挂安装的烟囱出口距离墙面较近，强风碰到墙面后会形成反向涡流直冲烟囱口，这块垂直于墙面设置的挡风板刚好能阻断这部分反射涡流的路径，避免墙面反弹的气流灌入排烟道。在安装边界的设计上，整个构件的外伸尺寸控制得非常紧凑，不会因为加装风帽导致烟囱外伸长度过大，增加安装后的承重负担或者风阻载荷；所有外露的边角都做了圆弧过渡处理，没有尖锐的冲压毛刺，既可以避免安装过程中划伤施工人员，也能减少户外使用时的积灰、挂留杂物的问题。

　　从实际使用的适配场景来看，这款结构不仅可以用在柴火炉、燃煤采暖炉的排烟出口，也可以适配小型燃气壁挂炉、户外烧烤排烟装置的终端，只要对接管道的外径匹配，不需要做过多的结构修改就能直接使用。和传统的T型三通风帽相比，它的排烟阻力更小，因为弧形导流结构不会像直角三通那样让烟气出现90度折返的流道突变，烟气顺着排烟道轴向流出后，能顺着罩体的导流方向顺利扩散，排烟过程的压损更低，对于自然排烟的炉具来说，更低的排烟压损意味着更好的拔火效果，能有效提升炉具的燃烧效率。另外，整个结构没有易损的活动部件，采用金属板材冲压成型即可实现批量生产，加工工艺简单，不需要复杂的焊接或者装配工序，生产成本可控，适合作为标准排烟配件进行规模化推广。在建模过程中，所有的配合面都做了等壁厚处理，完全适配常规钣金冲压的工艺要求，没有出现无法脱模或者冲压开裂的锐角结构，对接段的内径尺寸和常规民用排烟管的外径做了公差适配，保证安装时的插接顺畅度，不会出现过紧无法装配或者过松漏风的问题。
