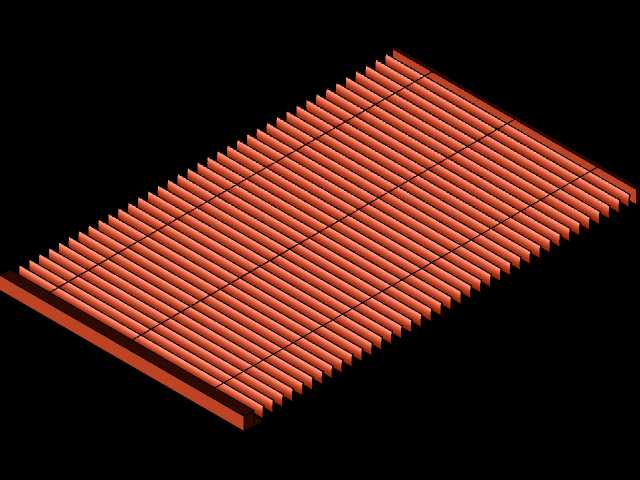

参数化水平百叶窗通风构件结构设计

　　在工业厂房侧墙通风、设备机房散热排风、建筑外立面通风遮阳等场景中，水平百叶窗是兼顾通风效率与防雨防护的常用构件，这款参数化设计的水平百叶结构，针对常规百叶安装后通风角度固定、适配场景受限的问题做了结构优化，能满足不同通风量、不同安装倾角的使用需求。从实际使用场景来看，这类水平百叶常被用在空压机站房、配电房的侧墙通风口，或是户外设备机柜的进排风位置，既要保证气流能顺畅通过结构内部，避免设备运行产生的热量淤积，又要阻挡外部雨水、大体积杂物顺着通风口进入室内或设备内部，同时还要兼顾外立面的视觉规整度，避免叶片排布杂乱影响整体观感。

　　这款百叶的设计思路从叶片的排布逻辑入手，所有叶片采用等间距平行排布，单叶片的截面做了微倾折边处理，叶片上沿向外下方倾斜一定角度，当外部有降雨时，落到叶片表面的雨水会顺着折边流向外侧，不会顺着叶片间隙倒灌进内侧，同时叶片之间的重叠量经过反复校核，在保证通风过流面积的前提下，从外侧直视无法直接看到内侧结构，能起到一定的视线遮挡作用。在安装边界的设计上，整个百叶构件的外框采用一体化边框结构，边框预留了标准的安装孔位，能直接适配常规墙体预留洞口的安装尺寸，不需要现场额外做边框裁切适配，叶片与边框的连接采用嵌入式固定结构，不需要额外的连接件外露，既保证了连接强度，也让整体外观更整洁。

　　从功能特性来看，参数化的设计逻辑让整个结构的调整效率大幅提升，当需要适配不同尺寸的通风洞口时，只需要调整参数表内的整体宽度、高度数值，以及叶片间距、叶片倾角参数，就能快速生成对应规格的百叶结构，不需要逐片调整叶片位置，能大幅缩短不同项目的选型建模周期。叶片的厚度设计兼顾了结构强度与通风阻力，不会因为叶片过厚导致过流面积被过多占用，也不会因为叶片过薄在大风环境下产生形变或共振异响，边框的截面尺寸经过载荷校核，能满足常规户外安装的抗风载荷要求，不需要额外增加加强筋结构就能保证整体结构的稳定性。

　　在实际选型使用时，可根据现场的通风量需求调整叶片间距，通风量要求高的场景可适当加大叶片间距，对防雨、遮挡要求高的场景可适当缩小叶片间距、加大叶片倾角，灵活适配不同工况的使用需求，整个结构的连接部位没有复杂的异形结构，加工生产时可采用常规的钣金折弯工艺加工，不需要开模就能实现批量生产，能有效控制生产与安装的综合成本。
