通风系统用垂直百叶盲板结构设计

　　在工业通风、楼宇暖通、工艺风道系统的现场施工与运维环节，风道末端或支路的临时封堵、风量调节段的隔断作业，一直是现场安装人员需要频繁处理的工况。常规的平面盲板虽然封堵密封性达标，但在需要兼顾部分通流预留、后续风道拓展的场景下，拆装更换的工作量较大，且无法匹配百叶类风道构件的安装接口公差，容易出现对接错位、密封胶条压合不均漏风的问题。这款垂直盲板的结构设计，正是针对这类场景的痛点做了针对性优化。

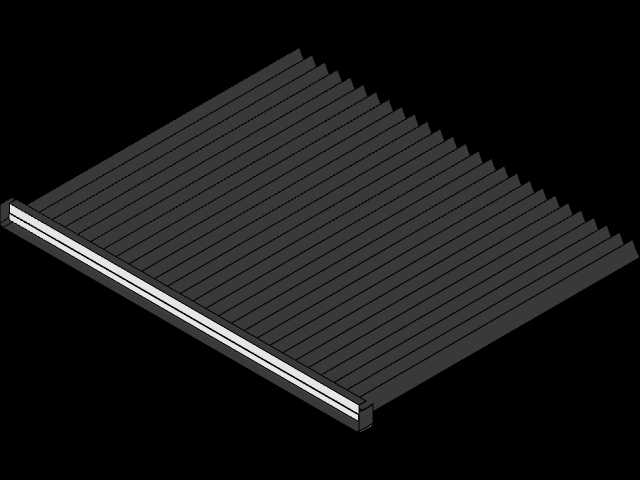

　　从实际功能特性来看，该构件采用平行等距的百叶式肋条排布作为主体结构，肋条沿垂直方向均匀布置，单根肋条的截面做了微小的倾角处理，既可以在完全闭合状态下通过肋条间的叠合搭接实现风道的全截面密封，也可以在后续需要调整通流面积时，配合联动转轴组件实现不同开度的风量调节，不需要整体拆除盲板就能完成工况切换。主体板件的边缘做了阶梯式止口设计，止口的台阶高度匹配常规通风法兰的密封槽深度，安装时可以直接嵌入法兰密封槽内，不需要额外加装定位挡块就能完成对位，能有效降低现场安装的对位耗时，同时避免螺栓锁紧过程中板件移位导致的密封失效。

　　设计过程中，首先梳理了常规通风支路盲板的安装边界条件：适配的风道截面为矩形，法兰连接孔的孔距遵循通用通风管道的安装规范，板件整体厚度控制在常规百叶阀的安装间隙范围内，不会出现安装后与风道内其他导流构件干涉的问题。肋条的排布间距经过反复校核，既保证了闭合状态下相邻肋条的搭接量足够，不会因为风道内的风压波动出现缝隙漏风，也控制了肋条的整体数量，避免板件整体重量过大，增加安装时的吊装负担。板件背部的密封层采用嵌入式安装结构，密封胶条的卡槽沿板件边缘一体成型，不需要额外粘接固定，胶条更换时可以直接从卡槽内抽出替换，运维过程中不需要将整个盲板从法兰上拆下，就能完成密封件的维护更换。

　　从安装适配性来看，该盲板的侧边预留了标准的执行器安装接口，既可以作为固定封堵的盲板使用，也可以加装电动或气动执行器，改造成为可调节的垂直百叶阀，适配不同项目阶段的风道功能需求。在工业厂房的工艺排风系统中，这类盲板常被用于预留设备接口的临时封堵，待后续生产设备接入时，不需要切割原有风道法兰，只需要将盲板更换为对应的风阀或软连接接口，就能完成风道对接，能大幅降低产线升级改造时的风道施工工作量。在楼宇消防排烟系统中，这类带百叶结构的盲板也可作为排烟支路的常闭隔断构件，日常状态下保持密封防止不同防火分区的烟气串流，火灾状态下可联动打开实现排烟功能，相比传统的平面防火盲板，通流面积更大，排烟效率更高。

　　结构细节上，肋条与主板的连接采用一体折弯成型工艺，没有额外的焊接接缝，避免了长期使用过程中焊缝锈蚀导致的构件变形，板件表面的平整公差控制在通风构件的通用要求范围内，安装后与法兰密封面的贴合间隙均匀，螺栓锁紧时不会出现局部应力集中导致的板件翘曲。板件的四个角做了圆弧过渡处理，避免安装过程中尖锐边角划伤施工人员，也能减少角部位置密封胶条的切割缺口，提升整体密封性能。针对不同风压等级的应用场景，该结构还可以通过调整肋条的板材厚度，适配高压通风系统的强度要求，不需要改动整体安装尺寸，就能完成不同压力等级的产品系列拓展，覆盖从普通楼宇通风到工业高压工艺风道的多场景使用需求。
