六滚珠标准径向滚动轴承结构设计

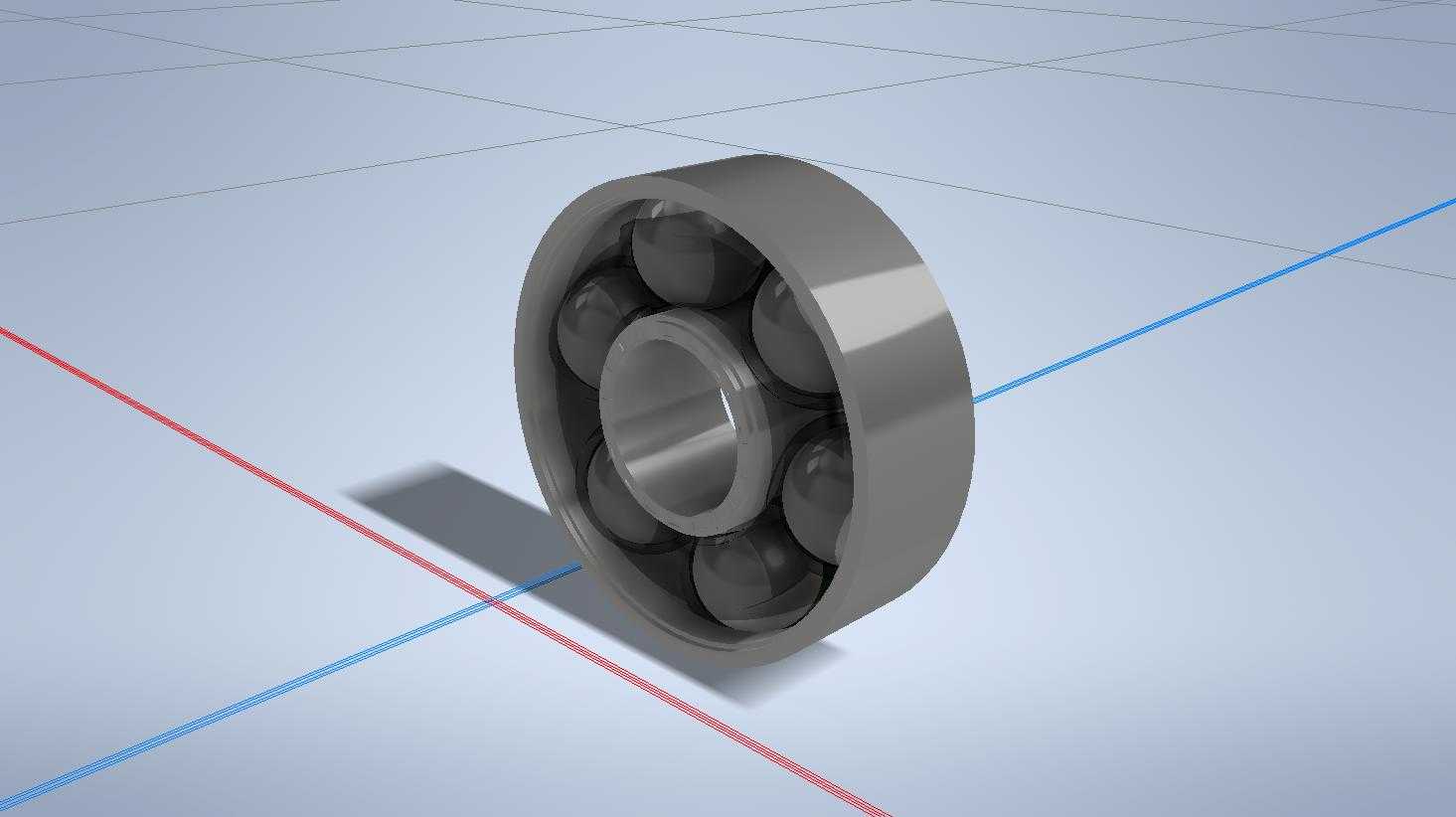

　　从结构设计逻辑来看，这款轴承采用最经典的深沟球轴承构型思路，整体为环形对称结构，由外圈、内圈、六个均匀分布的钢制滚珠、保持架四个核心部分组成，外圈与设备轴承座的安装孔位配合，内圈与旋转轴的轴颈过盈配合，六个滚珠沿内外圈之间的滚道做圆周滚动，将传统滑动摩擦转化为滚动摩擦，大幅降低运转过程中的阻力与磨损速率。设计过程中优先考虑了安装适配性，整体外形为等厚圆环结构，轴向端面平整无突出结构，安装时可直接压入标准规格的轴承座孔内，不需要额外设计避让槽或特殊定位结构，内圈的通孔直径匹配标准轴径公差，装配时可通过热装或压装的方式完成与轴的固定，轴向定位可通过轴肩与孔用挡圈配合实现，不需要额外设计复杂的锁紧结构，能够大幅降低整机装配环节的工艺复杂度。在各类旋转传动机构的设计选型中，滚动轴承是承担径向载荷、降低轴系转动摩擦阻力的核心基础零件，这款六滚珠结构的标准轴承，主要适配中小载荷、中等转速的旋转支撑场景，常见于小型输送线辊筒、轻工设备传动轴、小型电机输出端、家用机电产品转动部位等工况，能够在限定的安装空间内，为旋转轴提供稳定的径向支撑，同时将轴运转过程中的摩擦系数控制在较低区间，减少动力传输过程中的无谓损耗。

　　六个滚珠采用等角度均匀排布的设计，相邻滚珠之间的圆心夹角为60度，这种排布方式能够让径向载荷在各个滚珠之间均匀分配，避免局部载荷集中导致的滚珠或滚道点蚀问题，相比多滚珠的同尺寸轴承，六滚珠结构的滚道接触应力分布更均匀，在中小载荷工况下的运转稳定性更优，同时保持架的结构设计更简单，加工难度更低，适合批量生产场景下的成本控制。从实际使用场景的适配性来看，这款轴承的径向游隙采用标准组级设计，能够适应常规工作温度下的轴系热胀冷缩变形，不会因为温升导致轴系卡滞，也不会因为游隙过大出现运转抖动问题，在常温、无强腐蚀的工作环境下，配合常规锂基脂润滑即可实现长期免维护运转，不需要频繁加注润滑脂或拆解维护，能够降低设备后期的运维成本。

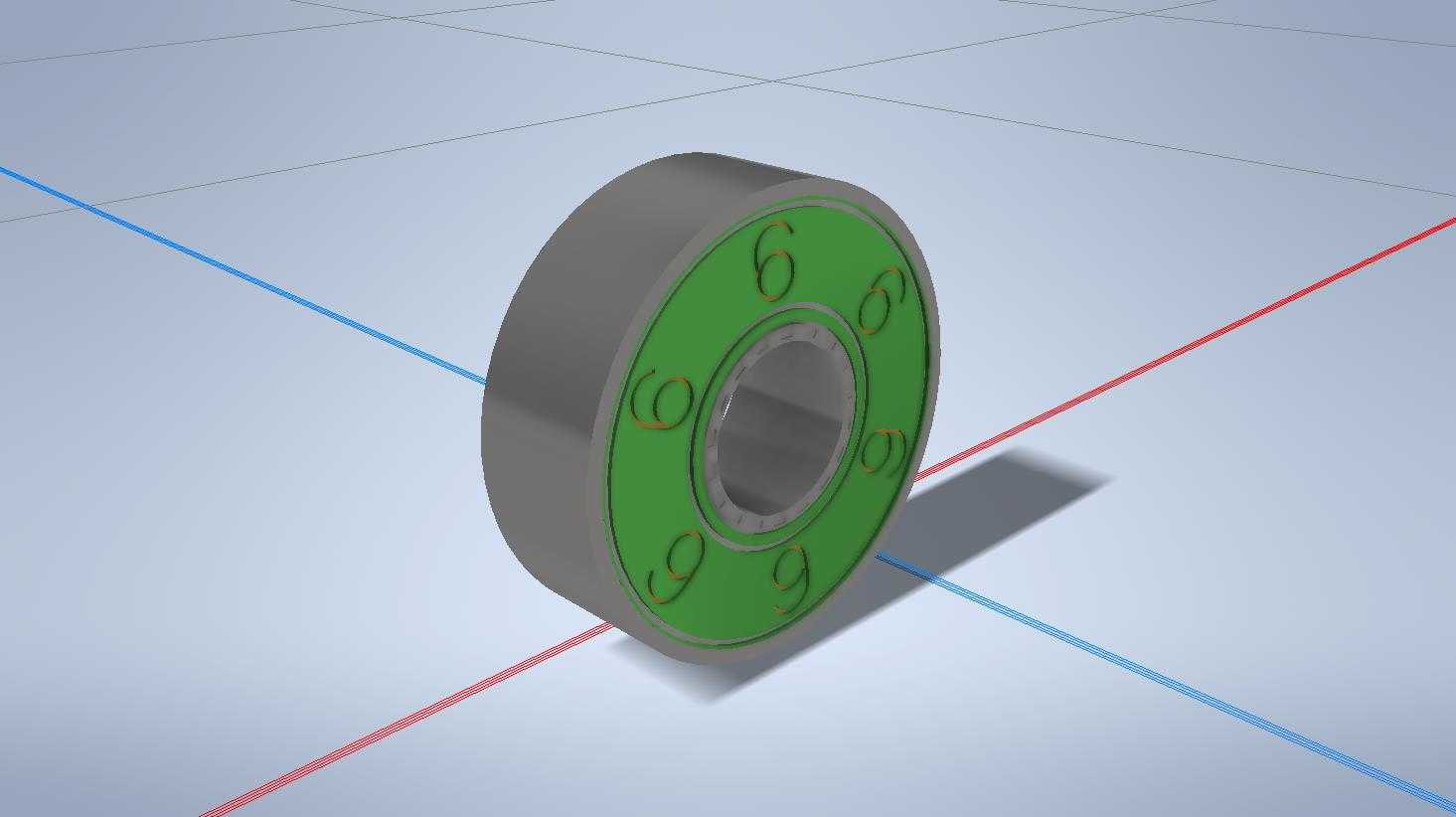

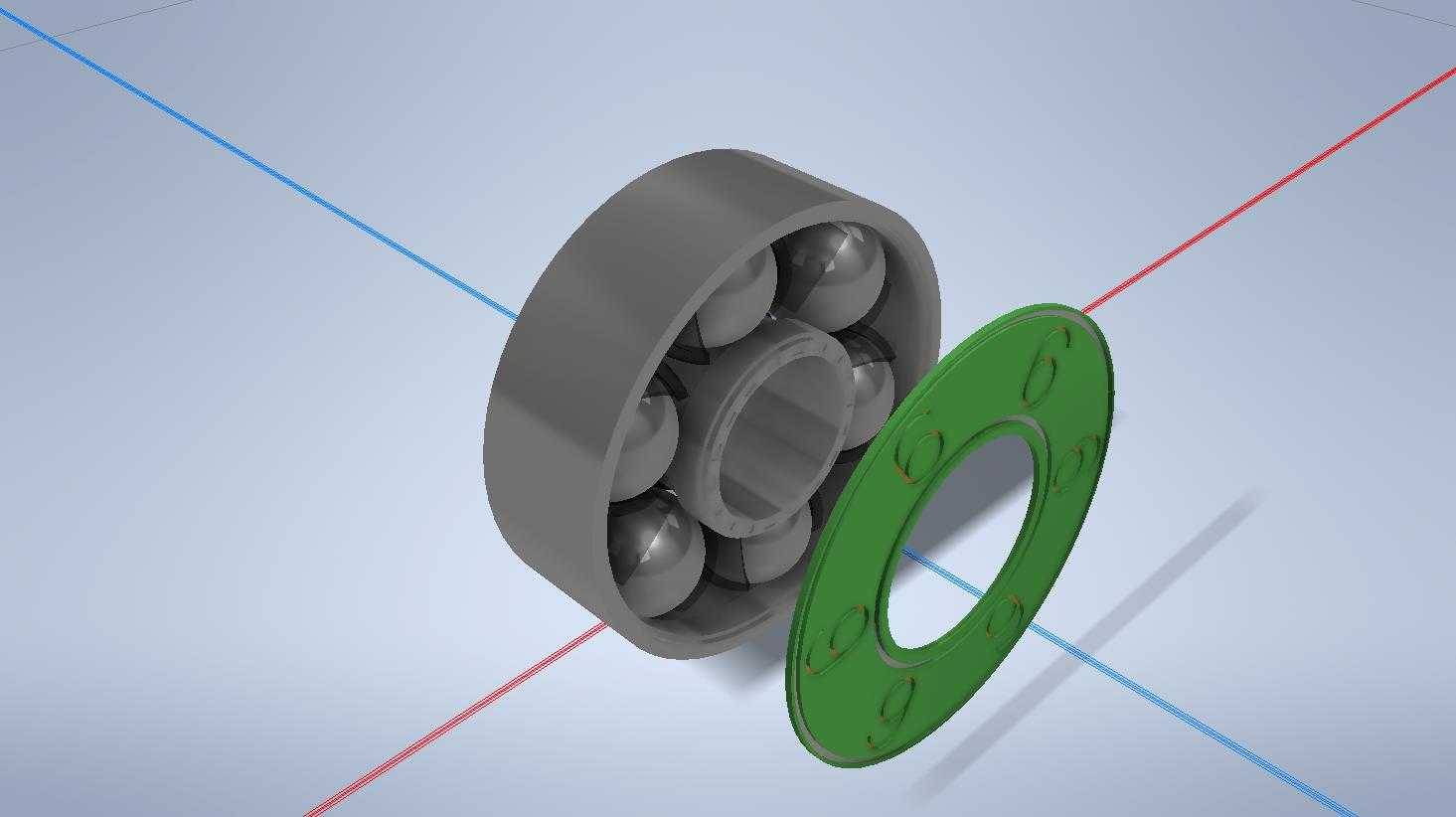

　　在三维建模过程中，严格遵循标准轴承的尺寸公差规范，内外圈的滚道曲率半径与滚珠直径的匹配度经过反复校核，确保滚珠与滚道的接触角处于合理区间，既能够保证径向承载能力，也能够承受少量的轴向窜动载荷，适配轴系运转过程中可能出现的少量对中误差，降低对安装精度的苛刻要求。模型的细节处理上，内外圈的端面倒角、滚道的磨削退刀结构、保持架的卡扣结构都做了还原，能够直接用于设备装配的干涉检查、运动仿真环节，设计人员在进行整机设计时，可以直接调用该模型完成轴承位的布局设计，核对安装空间是否存在干涉，模拟轴系运转过程中轴承与周边零部件的位置关系，减少设计阶段的错漏问题。

　　对于设备选型人员来说，这款轴承的结构参数完全对标通用标准件规格，在完成三维布局验证后，可以直接采购对应规格的标准轴承完成实物装配，不需要单独定制非标零件，能够有效缩短设备的研发与生产周期，降低非标零件带来的额外成本。在实际装配过程中需要注意，压装轴承时要保证受力面均匀，避免通过滚动体传递压装力，否则容易导致滚道出现压痕，影响轴承的使用寿命，同时装配前要做好轴承与安装位的清洁，避免铁屑、灰尘等杂质进入滚道内部，导致运转过程中出现异常磨损或噪音问题。
