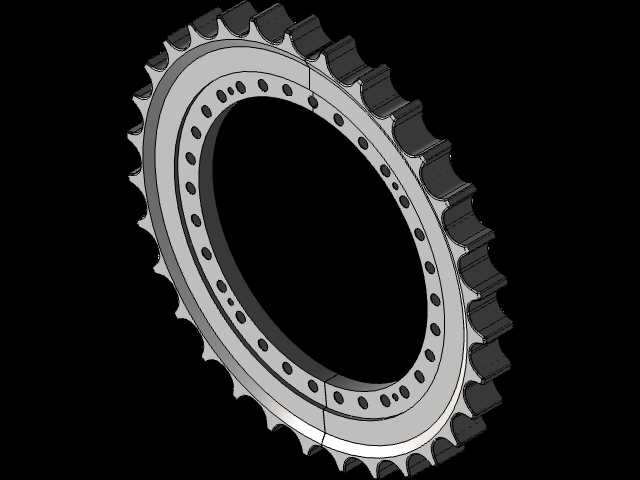

在工程施工设备的动力传递链路中,链传动凭借可适应多粉尘、重载、低速大扭矩的复杂工况,始终是动力输送环节的核心选型方案之一,而链轮作为链传动系统的核心啮合部件,其结构设计合理性直接决定整套传动机构的运行寿命与传动效率。这款传动链轮针对施工设备的重载作业场景开发,整体采用分体组合式结构设计,区别于常规中小功率传动用的整体式链轮,该结构将外圈带啮合齿的齿圈部分与内圈的安装基体做拆分设计,可在齿面磨损达到报废阈值后单独更换齿圈,大幅降低施工场景下的易损件更换成本,也减少了停机维护的拆装工作量,适配施工项目赶工阶段对设备稼动率的严苛要求。
从实际应用场景来看,这类大直径链轮多布置在施工设备的终传动环节,比如连续墙施工设备、桩工机械的回转驱动、重型输送给料机构的动力输出端,这类场景普遍存在作业载荷波动大、瞬时冲击载荷强、现场维护条件有限的特点,常规整体式链轮一旦出现断齿或齿面过度磨损,往往需要将整个传动端完全拆解才能更换,而分体式结构的设计,正是针对这类现场维护痛点做的定向优化。从结构细节来看,链轮的齿形参数严格匹配对应规格的工程用传动链条,齿廓曲线经过修形处理,可减少链条啮入啮出过程中的冲击动载荷,降低多边形效应带来的传动不平稳问题;内圈安装基体上均匀布置了多组连接孔,分为定位销孔与螺栓紧固孔两类,定位销孔用于装配时的同轴度定位,保证齿圈与安装基体的同轴度误差控制在允许范围内,避免运行过程中出现径向跳动导致的链条偏磨、异常抖动问题,螺栓孔则采用铰制孔设计,可承受传动过程中的剪切载荷,避免螺栓受剪断裂。
安装边界方面,该链轮的内圈止口尺寸与对应设备的输出轴安装座完全适配,轴向定位靠轴肩与端盖配合实现,装配时需保证链轮端面的跳动量符合重载链传动的公差要求,同时要预留出链条张紧机构的调节行程,避免运行过程中链条松弛导致的脱链、跳齿问题。设计过程中,针对施工场景常见的硬质颗粒侵入啮合副的问题,齿面的硬度参数做了针对性匹配,齿圈部分采用合金钢材质经表面淬火处理,保证齿面具备足够的耐磨性能,同时芯部保留足够的韧性,可承受瞬时冲击载荷不发生断齿;内圈安装基体则采用综合力学性能更均衡的中碳钢材质,兼顾连接强度与加工成本。
在实际选型匹配时,需要同步核对链轮的节距、齿数、齿宽参数与配套链条的参数一致性,同时要确认安装中心距的可调范围满足链条张紧的需求,因为施工设备长期在重载交变载荷下运行,链条会出现一定的塑性伸长,足够的张紧调节行程可延长链条与链轮的整体使用寿命,减少易损件的更换频次。另外,链轮上均匀分布的减重孔并非单纯为了减少零件重量,更重要的是在运行过程中可带动周边空气形成流动,一定程度上带走啮合过程中产生的摩擦热量,避免长时间连续作业下齿面温度过高导致的硬度下降、磨损加剧问题,同时减重孔也可作为装配时的吊装对位孔,方便大重量链轮在施工现场的吊装对位作业,减少装配过程中的对位难度。从传动系统的匹配角度来看,这类大齿数链轮作为从动轮使用时,可获得更大的传动比,降低输入端的扭矩负载,匹配施工设备低转速大扭矩的作业需求,设计时也充分考虑了与周边防护罩的安装间隙,避免运行过程中链轮与防护罩发生刮蹭,同时预留的间隙也可容纳少量附着在齿间的泥沙,减少硬质颗粒对啮合面的磨粒磨损。
