GOST标准带法兰焊接螺柱结构设计

　　在承压阀门、仪器仪表装具的结构连接场景中，这类带法兰的焊接螺柱是实现异种材质构件刚性连接的核心紧固件之一，尤其适配减压阀这类需要在铸造阀体与冲压阀盖间建立稳定螺纹连接位的装配需求，避免在薄壁承压壳体上直接加工螺纹带来的强度不足、螺纹滑牙风险。不同于常规的外螺纹螺柱，该款螺柱底部自带定位法兰结构，焊接作业时法兰端面能够与母材表面完全贴合，既可以在焊接前快速定位螺柱的垂直安装精度，避免螺柱焊后偏斜导致后续装配干涉，也能增大焊接结合面的承载面积，分散螺纹连接时的轴向拉应力，降低焊接部位的应力集中系数。

　　从结构设计逻辑来看，螺柱的杆部采用等直径光杆加端部外螺纹的结构，光杆部分的直径公差严格匹配对应安装孔的间隙配合要求，既能够在装配时为被连接件提供精准的导向，也能在承受横向剪切力时承担部分载荷，避免螺纹副直接受剪发生变形。底部的焊接端设计有小尺寸的引弧凸台，焊接时电流会集中在凸台位置快速引燃电弧，减少焊接飞溅对杆部螺纹的损伤，同时法兰端面与母材之间预留的焊接坡口角度经过反复验证，能够保证焊后焊缝的熔深达到设计要求，在承压工况下不会出现焊缝渗漏、螺柱脱落的问题。

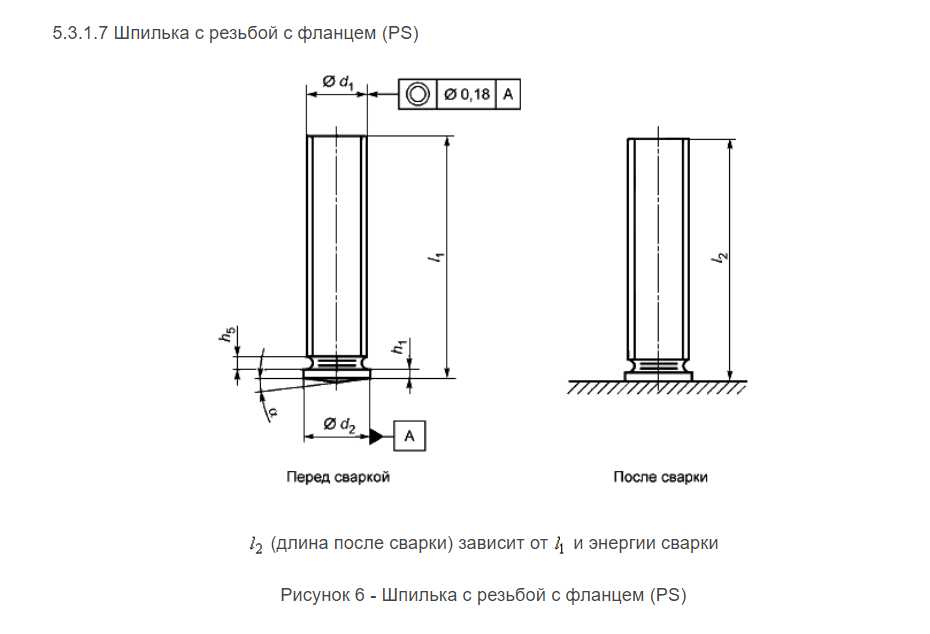

　　图纸中标注的形位公差要求，法兰端面对螺纹轴线的端面圆跳动控制在0.18mm以内，这个精度要求能够保证被连接件安装后与螺柱轴线垂直，避免连接时出现偏载，导致螺纹受力不均发生早期断裂。安装边界方面，螺柱焊前长度与焊后长度存在明确的对应关系，焊后长度会根据焊接能量的大小产生可控的缩短量，设计选型时需要根据母材厚度、焊接设备的输出参数提前核算焊后的有效螺纹长度，保证装配时螺母能够获得足够的啮合扣数，一般要求有效啮合长度不小于螺纹公称直径的1.2倍，才能达到设计的连接强度。

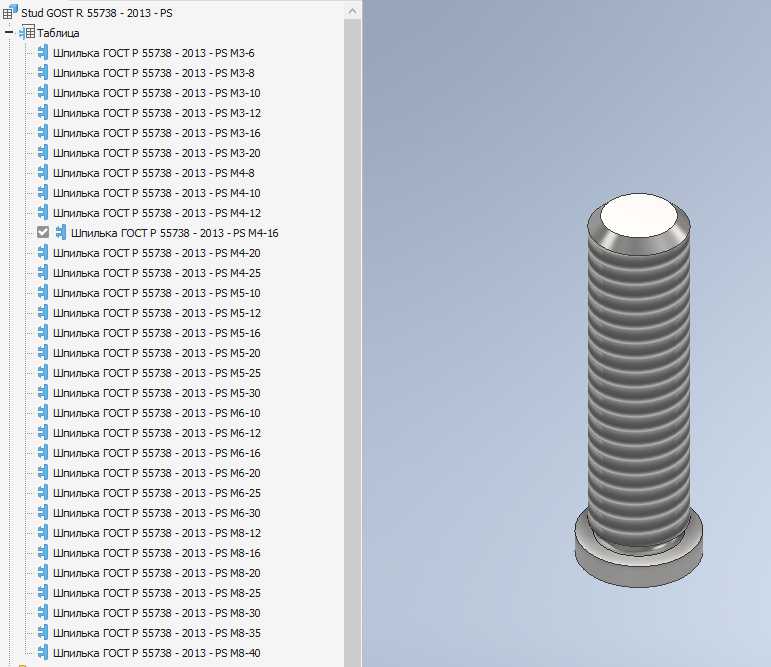

　　在实际应用中，这类螺柱常被用在减压阀的上盖连接位置，减压阀工作时内部存在持续的压力波动，螺柱需要长期承受交变的轴向拉应力，法兰结构的存在能够让焊缝承受的应力波动幅值降低30%以上，大幅提升连接结构的疲劳寿命。同时，焊接式的安装方式不需要在阀体上加工贯穿的螺栓孔，能够有效减少阀体的泄漏点，提升阀门整体的密封可靠性，这在输送易燃易爆、高压介质的管路系统中尤为重要。建模过程中需要重点关注螺纹收尾处的退刀结构、法兰与杆部的过渡圆角，过渡圆角的半径不能过小，否则会在热处理以及受力过程中出现应力集中导致断裂，同时焊接端的引弧凸台尺寸需要匹配螺柱焊设备的夹头尺寸，保证焊接时的对中精度。另外，螺柱表面的粗糙度要求也需要在模型中明确标注，光杆部分的粗糙度一般控制在Ra3.2以内，减少装配时的摩擦阻力，螺纹部分的粗糙度控制在Ra6.3以内，保证螺纹配合的顺畅性，避免出现卡滞、咬死的问题。在进行整机装配校核时，需要预留足够的扳手操作空间，螺母拧紧时的扭矩需要匹配螺柱的材料强度等级，避免扭矩过大导致螺柱屈服变形，同时焊接作业时需要做好螺纹部分的防护，避免焊渣飞溅到螺纹表面破坏牙型，影响后续的装配精度。
