螺旋推力组合式桥墩支撑结构三维设计

　　在散料输送、水利导流以及桥梁下部支撑的工程场景中，这类带螺旋叶片的组合式支撑结构，往往承担着物料推送、流体导向与荷载承载的多重作用，区别于传统实心墩柱的设计逻辑，该结构将螺旋推送构件与环形推力支撑框架整合为一体，核心轴体贯穿整个结构长度，作为主要的承力与扭矩传递载体。从实际工况适配来看，这类结构常应用在需要连续推送散状物料的输送设备末端，或是有旋流导向需求的水利导流墩段，当物料或流体接触到螺旋叶片表面时，连续的螺旋曲面会将轴向的来流或物料推力分解为沿叶片切线方向的分力，既降低了正面冲击对墩柱根部的荷载集中，又能借助结构自身的几何形态完成物料的定向推送，不需要额外加装独立的推送叶轮组件。

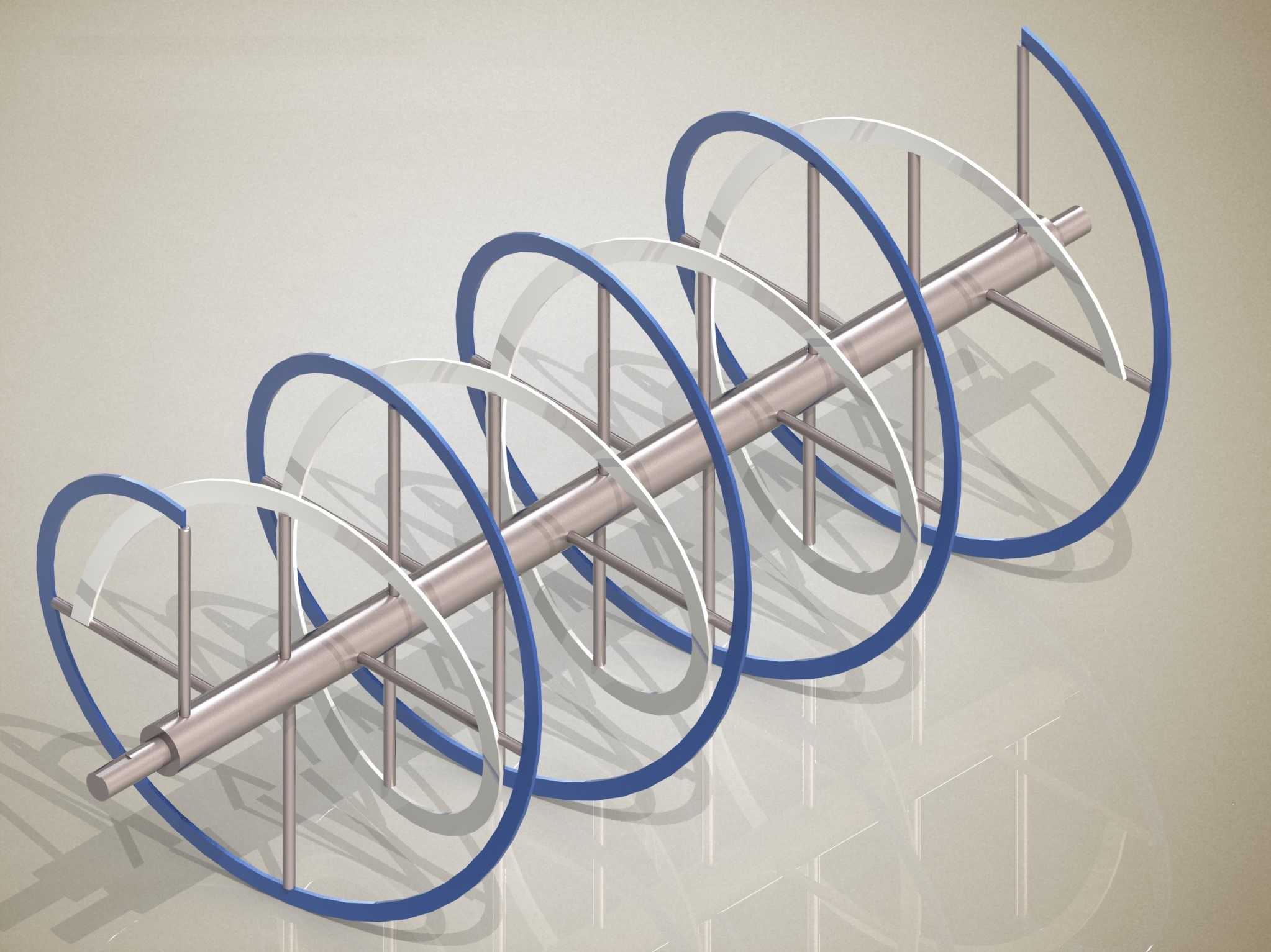

　　设计层面上，核心轴采用等直径圆钢截面，保证扭矩传递过程中截面应力均匀分布，避免变径位置出现应力集中导致的疲劳断裂；环绕轴体布置的螺旋叶片采用等螺距设计，叶片与核心轴之间通过径向的支撑杆件焊接固定，每一圈螺旋叶片外侧都设置了环形的推力边框，边框一方面对螺旋叶片的外缘起到刚性约束，避免长周期运行中叶片受物料冲击出现外缘变形，另一方面环形边框与外部安装基座的配合面可以形成稳定的径向支撑，抵消螺旋推送过程中产生的径向偏载力。从安装边界来看，核心轴的两端预留了与轴承座配合的轴颈段，安装时需要保证两端轴颈的同轴度公差控制在0.1mm以内，避免运行过程中出现轴系跳动；外侧环形推力边框的外径尺寸统一，可直接适配圆形截面的安装套筒，安装时不需要针对每一圈叶片做单独的定位调整，整体结构可作为预制组件直接吊装就位，大幅缩短现场安装的作业周期。

　　结构的受力逻辑上，螺旋叶片在承受物料轴向推力的同时，会将部分荷载传递到外侧的环形边框上，环形边框再将分散的荷载均匀传递到周边的支撑基础上，相比传统单片螺旋叶片无外框的设计，这种带环形推力框的结构能将叶片局部的集中荷载分散到整个环形截面，大幅降低叶片局部变形的风险；径向支撑杆件采用等间距布置，每一圈螺旋叶片对应至少三根径向支撑杆，分别布置在叶片的受力集中位置，保证叶片与核心轴、外框之间的连接刚度，避免大荷载下叶片出现失稳翘曲。在散料输送场景中，这种结构可以直接作为螺旋输送机的末端推送段，当物料输送到该段时，螺旋叶片的推送力配合外框的导向作用，能避免物料在墩柱位置出现卡滞堆积，尤其是在输送粘性较大的粉体物料时，连续光滑的螺旋曲面不会出现物料粘附挂壁的问题，长期运行的输送效率稳定性优于带横向加强筋的传统螺旋结构。

　　从尺寸匹配角度，核心轴的直径选取需要匹配传递的最大扭矩，按照常用的散料输送工况计算，当输送距离在3-5米区间时，核心轴直径取轴段总长度的1/20到1/15即可满足刚度要求，避免轴体过长出现挠曲变形；螺旋叶片的螺距选取与输送物料的安息角相关，对于流动性较好的颗粒物料，螺距可取叶片外径的0.8-1倍，对于流动性较差的粘性物料，螺距可适当缩小至叶片外径的0.6-0.7倍，保证物料在推送过程中不会沿螺旋面反向滑落。外侧环形推力边框的截面宽度不需要过大，通常取叶片厚度的3-5倍即可，既保证足够的支撑刚度，又不会过多增加结构整体重量，降低安装吊装的荷载要求。

　　实际应用中，这类结构还可适配桥梁建设中的临时导流墩使用，当桥墩施工期需要引导水流绕过作业区域时，螺旋曲面的墩身可以将正面的水流冲击力转化为沿螺旋面的旋流，降低水流对墩位基础的冲刷，外侧的环形边框还可以作为施工临时通道的固定支撑点，兼顾施工期的临时结构功能，等施工完成后也可作为永久桥墩的一部分保留，不需要额外拆除，大幅降低工程的临时设施成本。结构的所有连接位置均采用连续满焊工艺，焊缝高度不低于连接件的最小厚度，保证在长期受交变荷载的工况下，连接位置不会出现焊缝开裂的问题；螺旋叶片的表面做光滑打磨处理，减小物料或流体与叶片表面的摩擦阻力，降低运行过程中的动力损耗。
