双耳环式液压油缸三维结构设计

　　这款双耳环连接形式的液压执行元件，是液压传动系统里将液压能转换为直线往复机械能的核心部件，在各类需要直线推拉力输出的工业场景中应用极广。从工程机械的动臂举升、斗杆收放，到机床设备的工件夹紧、工装位移，再到环卫车辆的厢体举升、农业机械的农具调节，只要是需要稳定直线动力输出、且安装空间允许两端铰接布局的工况，都能见到这类结构的油缸身影。

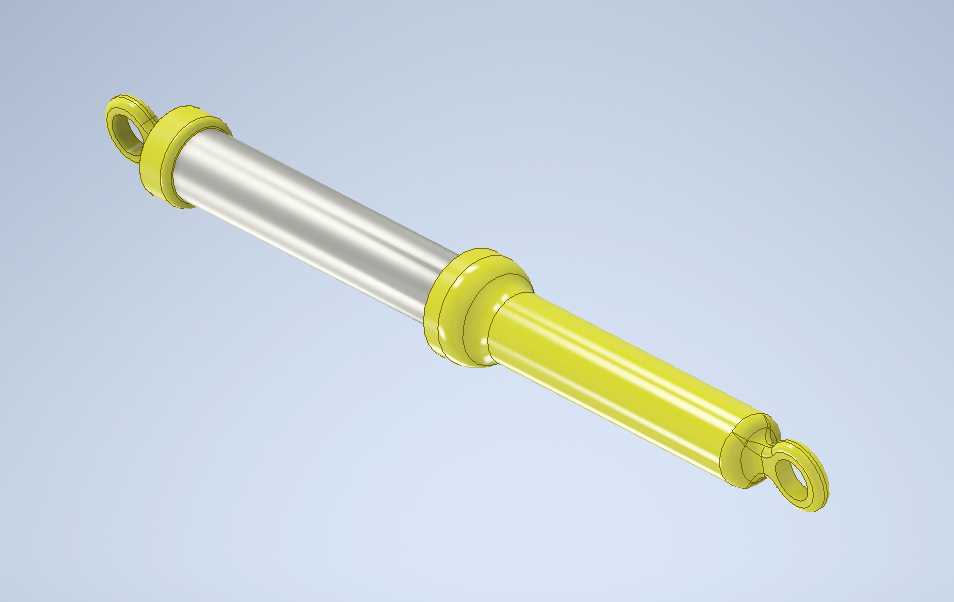

　　从结构设计逻辑来看，这款油缸采用了双耳环铰接的安装形式，两端的吊环结构分别用于连接固定端和负载端，铰接点的存在可以补偿安装过程中存在的小角度同轴度误差，避免油缸在伸缩过程中承受径向偏载，大幅降低活塞杆弯曲、密封件偏磨的失效概率。缸筒部分采用了等径通长的设计思路，内壁加工精度要求极高，需要保证足够的圆度、圆柱度以及表面粗糙度，才能让活塞在内部往复运动时保持稳定的密封性能，减少内泄，保证容积效率。活塞杆部分做了变径设计，靠近活塞侧的杆径与缸筒内径匹配形成密封容腔，伸出端的杆径经过表面硬化处理，具备足够的耐磨性能和抗腐蚀能力，避免长期暴露在外部环境中出现锈蚀、拉毛等问题，影响密封件使用寿命。

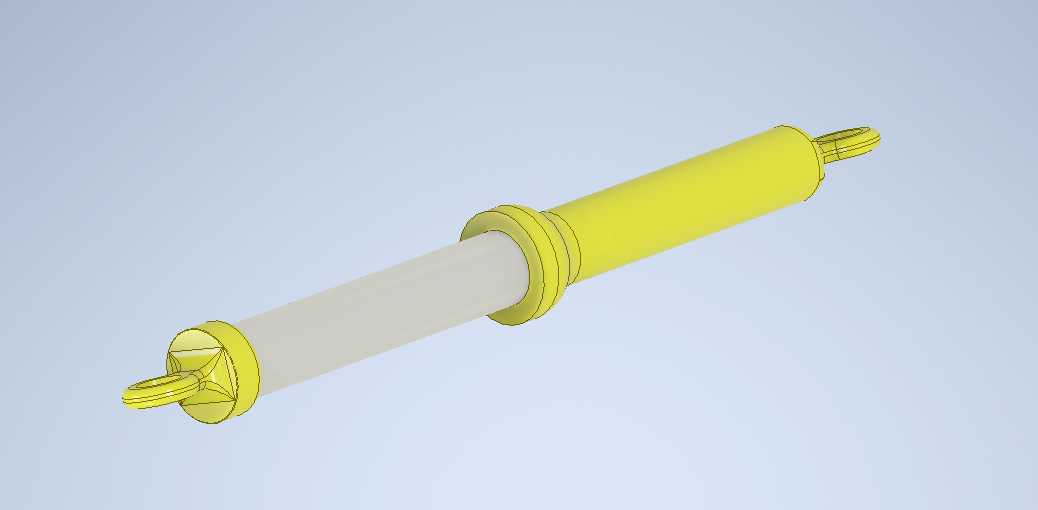

　　在功能特性上，这款油缸属于双作用单活塞杆结构，通过压力油分别进入无杆腔和有杆腔，即可实现活塞杆的伸出和缩回动作，两个方向的输出力和运动速度可以通过两腔的作用面积差进行匹配设计，能够适配不同负载工况下的推力、速度需求。缸体两端的黄色部件为导向套和端盖结构，导向套内嵌有导向环、防尘圈、活塞杆密封等多组密封元件，既可以为活塞杆的往复运动提供精准导向，又能阻挡外部的灰尘、杂质进入缸筒内部，同时防止内部液压油向外泄漏；活塞位置同样设置了活塞密封和支撑环，分隔两腔压力油，同时承受活塞运动时的径向力，避免活塞与缸筒内壁直接接触造成磨损。

　　从安装边界和尺寸适配角度来说，两端耳环的内孔直径、耳环中心距的最小安装距、最大伸出行程是选型时最核心的三个参数，最小安装距决定了设备上固定端与负载端的最小预留空间，最大行程决定了负载可以实现的直线位移距离，耳环内孔尺寸则与连接销轴的直径直接匹配，销轴需要具备足够的抗剪切强度，才能承受油缸满负载输出时的拉压力。建模过程中，需要严格控制各部件的同轴度公差，尤其是缸筒轴线、活塞杆轴线、两端耳环孔轴线的位置度，否则实际装配后会出现运动卡滞、密封件偏磨早期失效的问题；同时各密封槽的尺寸精度需要符合对应密封件的安装标准，槽宽、槽深、倒角尺寸都要控制在公差范围内，才能保证密封性能稳定，不会出现漏油、泄压等问题。

　　在实际工程应用中，这类油缸通常会搭配液压阀组、液压泵、油箱等元件组成完整的液压系统，通过换向阀控制油缸的伸缩方向，通过节流阀调节运动速度，通过溢流阀限制系统最高压力，避免油缸过载损坏。设计选型时需要根据实际负载大小计算所需的油缸工作压力、缸筒内径、活塞杆直径，再根据安装空间确定安装距和行程，同时还要考虑工况环境的温度、粉尘、腐蚀等因素，选择适配的密封件材质和表面处理工艺，比如在高粉尘工况下需要选用防尘效果更好的组合防尘圈，在低温环境下需要选用耐低温的密封材质，在腐蚀性环境中需要对活塞杆表面做陶瓷喷涂或者不锈钢材质处理。

　　建模时对各部件的装配关系做了精准还原，活塞与活塞杆的连接方式、端盖与缸筒的连接密封、耳环与缸体/活塞杆的连接结构都按照实际工程中的常用结构进行设计，没有做过度简化，能够直接用于液压系统的布局干涉检查、运动仿真验证，也可以作为同类型油缸设计的参考基础，帮助结构设计人员快速完成选型适配和结构优化，减少重复建模的工作量，提升设计效率。
