集成式小型液压动力站三维结构

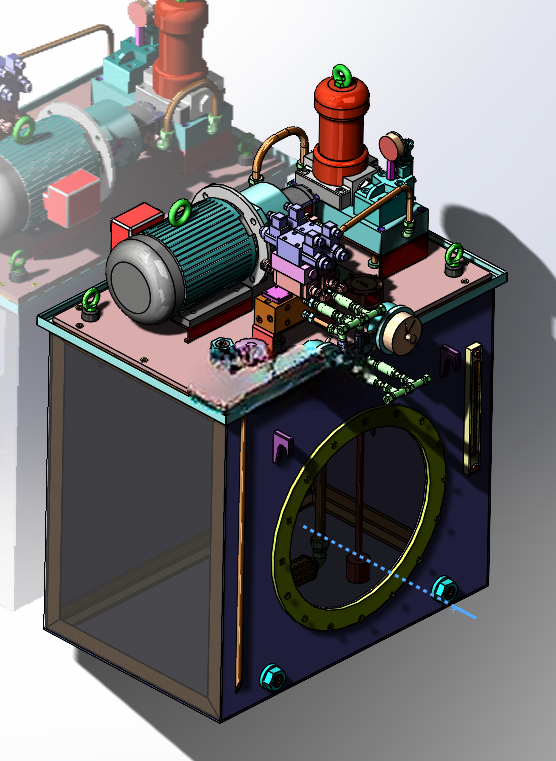

　　这套小型液压动力站主要面向单机设备配套、试验台架、工装夹具以及中小型自动化产线中的集中供油需求，结构上把油箱、电机泵组、控制阀组、管路、过滤器、仪表和吊装维护部件整合在同一底座范围内，适合在空间受限但又要求油路完整、维护边界清晰的场合使用。现场布置时，油箱本体构成设备的主体轮廓，上部平台承担泵组、阀块和管路的安装功能，周边需要预留电机检修、滤芯更换、阀件调节和油管拆装空间，不能只按箱体外形尺寸预留位置。顶部吊环用于整机搬运和就位，侧面及上方伸出的阀件、压力表、管路接头都应纳入安装包络，避免与防护罩、厂房立柱或相邻设备发生干涉。

　　从实际用途看，液压站的核心任务是按照执行机构要求提供稳定压力油，并通过方向阀、节流阀、溢流阀等元件控制流向、压力和流量。模型中上部阀组布局较完整，能够体现压力建立、方向切换、流量调节和安全限压等典型回路关系。泵组布置在油箱顶面附近，吸油路径短，有利于降低吸油阻力；电机与泵的连接区域需要保证同轴度和支撑刚度，实际设计中通常通过联轴器、泵架或钟形罩形成稳定传动链。油箱不仅承担储油功能，还承担散热、沉淀杂质、分离气泡和安装承载作用，因此箱体容积、油面高度、隔板位置、回油区与吸油区的分隔都需要结合执行机构耗油量和循环频率校核。

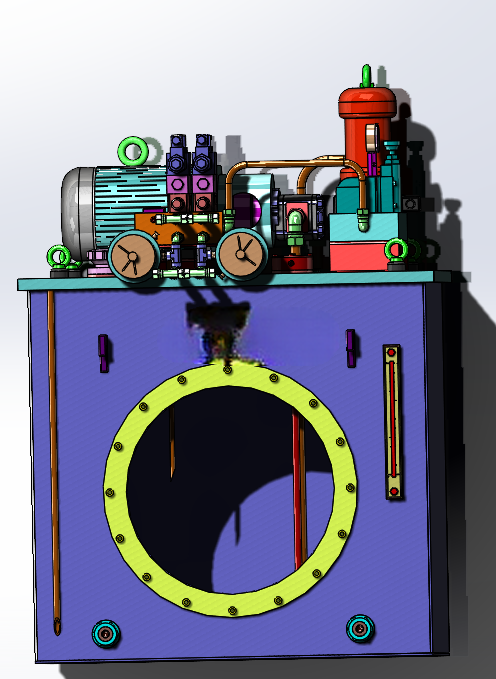

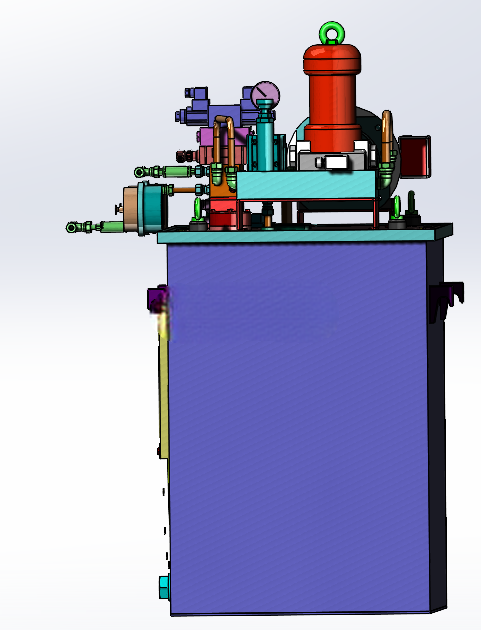

　　结构设计思路上，该模型强调元件层级关系而非简化外形。油箱采用方正箱体形态，便于焊接加工、容量估算和现场摆放；顶面平台作为装配基准，电机、泵、阀块、滤器和管夹均围绕油路走向分布。红色立式元件位于平台中后部，周围配置压力表、接管和控制阀，便于操作人员观察系统状态。多组水平及侧向伸出的管路对应不同压力油路或回油路，管路弯曲半径、接头朝向和阀件操作方向都保留了较明确的工程特征。对于三维建模人员而言，这类模型的价值在于能够检查阀块间距、管路避让、维修工具空间以及拆装顺序，而不是单纯展示外观。

　　在选型和深化设计时，需要先确定执行元件数量、工作压力、峰值流量、连续运行时间和油液清洁度要求，再反推泵排量、电机功率、油箱有效容积及过滤精度。若用于压机、夹紧工装或试验设备，溢流阀的设定压力必须与油缸承载能力、管路耐压等级和密封件规格匹配；若用于频繁换向的自动化机构，阀组响应、节流稳定性和回油背压会直接影响动作节拍。模型中多管路并列布置时，应区分高压管、回油管和泄油管，避免把泄油路径接入高压回油系统造成壳体压力异常。管路固定点也不能忽略，长油管在压力脉动下容易产生振动，管夹位置应靠近接头和弯头，并与箱体刚性区域连接。

　　安装边界方面，整机落地后需要保证油箱下部或侧面有足够空间进行放油、清洗和渗漏检查；上部电机、滤器和阀件周围应保留手部操作空间，压力表表盘应朝向便于观察的位置。若设备外围加装防护门或隔音罩，不能封死散热和维护区域，也不能让罩门与侧向接头、手轮或电缆发生碰撞。搬运时吊环受力方向、整机重心和油箱充油后的重量变化都要评估，充油状态下不得仅按空载模型重心判断吊装姿态。日常维护中，吸油过滤器、回油过滤器、液位液温元件、空气呼吸器和放油口属于高频接触部件，三维布局阶段就应让这些部件处于可达位置。

　　该模型对机械结构工程师的参考意义，在于它完整呈现了液压站从储油、动力输出、压力控制到外部执行接口的空间组织方式。设计类似泵站时，可先以油箱容积和占地面积确定主体，再按吸油、压油、回油、泄油的路径布置泵阀和管路，最后校核操作面、维护面和吊装面。通过这种方式建立的三维结构，不仅能用于方案评审和干涉检查，也能为焊接箱体加工、外购件选型、管路预制和现场装配提供直接依据。
