工业框架用90度直角铝型材结构

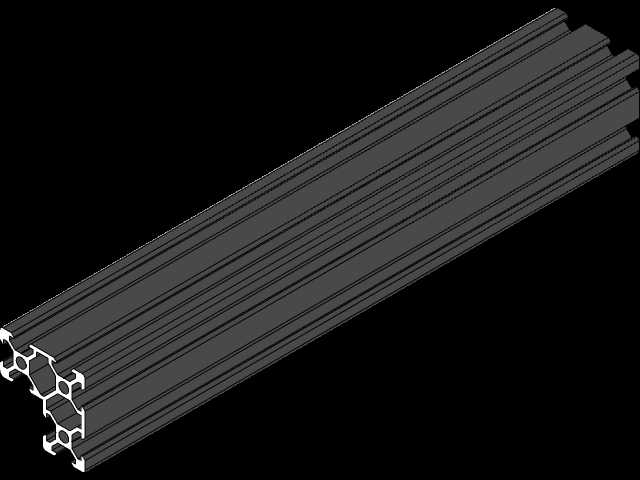

　　做设备机架这么多年，90度直角铝型材是我出工程图时用得最频繁的构件之一，很多刚入行的设计师总觉得型材选型随便挑个截面就行，真到现场装的时候才发现，要么安装槽位对不上，要么直角拼接处攒动有虚位，要么承重段挠度超标，返工费比型材本身贵好几倍。这款90度直角铝型材，首先解决的就是垂直拼接的精度问题，常规做直角框架要么用两根40系列型材靠角码拼接，拼接缝处至少有0.2到0.5毫米的装配间隙，设备运行久了螺栓松动，机架就会出现轻微扭斜，尤其是带运动模组的设备，这点间隙会直接放大成末端执行件的定位误差，而这种一体成型的直角铝型材，本身截面就是90度垂直结构，两个垂直方向都自带标准T型安装槽，拼接的时候不需要额外加外置角码，直接在槽内滑入T型螺栓就能锁紧，拼接处的形位公差能控制在0.1毫米以内，对于需要保证框架垂直度的检测设备、小型输送线机架来说，能省掉很多现场校形的功夫。

　　从实际应用场景来说，这种型材不光能做机架的直角立柱，还能直接做设备的防护栏边框、工作台的包边构件、物料周转车的垂直支撑，甚至一些轻型自动化设备的悬臂安装座也能用。我之前做过一款桌面型点胶设备的机架，一开始用两根4040型材拼直角，装完之后Y轴模组运行到末端的时候，机架总有轻微的共振，后来把直角拼接段换成这种一体90度铝型材，共振点直接消失了，因为一体结构的截面惯性矩比两根拼接的型材高30%左右，垂直方向的抗扭刚度提升很明显，不需要额外加加强筋就能满足小型运动设备的刚度要求。

　　设计这款型材的截面的时候，首先要考虑的就是安装兼容性，槽口尺寸必须和同系列的通用工业铝型材完全匹配，这样市面上通用的T型螺母、端盖、角槽连接件、脚轮安装板都能直接用，不需要单独开模做配套配件，这一点对后期维护很重要，工厂里的设备配件坏了，随时能从五金市场买到替换件，不用等厂家发定制件耽误生产。然后是截面的壁厚设计，不能为了省材料把壁厚做太薄，作为垂直支撑构件，壁厚至少要保证在1.8毫米以上，槽口的收口处要做加厚处理，不然螺栓锁紧的时候槽口容易变形，滑入螺母的时候也容易卡滞。型材两端的截面要保证平整，切断之后不需要额外铣端面就能直接和端盖、连接板贴合，减少二次加工的工序。

　　安装边界这块，用这种型材做框架的时候，首先要注意单段的支撑长度，如果是做垂直立柱，单段长度不超过2米的话，不需要加中间支撑，要是超过2米，就要在1.5米左右的位置加横向连接杆，避免立柱受侧向力的时候出现弯曲。如果是做水平方向的悬臂构件，单段悬臂长度最好不要超过400毫米，要是需要更长的悬臂，就要在悬臂下方加斜撑，或者选更大截面的型号。拼接的时候，T型螺栓的锁紧扭矩要控制在12到15牛米，扭矩太大容易把型材的槽口撑变形，扭矩太小又锁不紧，设备运行的时候容易松动。型材表面的阳极氧化层厚度要控制在10微米以上，这样在车间的潮湿环境里也不容易生锈，平时清理的时候直接用湿抹布擦就行，不会掉漆也不会留污渍。

　　很多设计师做框架的时候总喜欢把型材截面选得过大，觉得越粗越结实，其实选对型材结构比选大截面更划算，这种一体90度直角铝型材，在直角拼接的位置，比两根同规格型材拼接的重量轻15%左右，刚度还更高，算下来整体材料成本能降10%以上，而且装配的时候少了一半的拼接螺栓，装配工时也能省不少。之前给一个电子厂做SMT线的接驳台机架，全部用这种直角型材做垂直边，整个机架装完之后，垂直度检测一次就过，之前用拼接型材的时候，至少要调两三个小时才能把垂直度调到合格范围，工人装配的效率提升了很多。另外这种型材的槽位是沿长度方向通长设计的，安装板、传感器、走线槽这些配件可以在任意位置固定，后期改线或者加配件的时候，不需要重新打孔，直接松掉螺栓调整位置就行，对于需要经常迭代改款的非标设备来说，这种灵活性非常实用。

　　还要注意的是，这种型材在安装脚轮或者脚杯的时候，要选和截面匹配的端盖连接板，不要直接把脚轮装在型材端面上，因为型材的端面是空心结构，直接装的话受力点集中在壁厚上，设备重压下容易把端面压变形，用专用的端连接板，能把受力分散到整个型材截面上，支撑更稳。如果要在型材上安装导轨或者模组，要先把型材的安装面找正，因为型材挤出的时候多少会有一点直线度误差，安装高精度导轨的时候，最好先在型材安装面上铣一条定位基准边，保证导轨的直线度，要是只是装防护板或者走线槽，就不需要额外加工，直接靠T型螺栓固定就行。
