1寸凸耳外螺纹NPT气动减压阀端头结构

　　在工业气动控制系统、车间压缩空气管网、小型气动设备供气支路的搭建与改造场景中，这类带双凸耳的外螺纹NPT端头减压阀是气源压力调节环节的核心适配部件，主要承担支路供气压力的精准稳压、上游压力波动削峰、下游气动元件压力过载防护的实际作用，区别于常规内螺纹连接的减压阀端头，该结构的外螺纹设计可直接对接内螺纹型的供气主管路接口，无需额外转换接头，能有效压缩管路安装的空间占用，减少接头数量带来的潜在泄漏点。

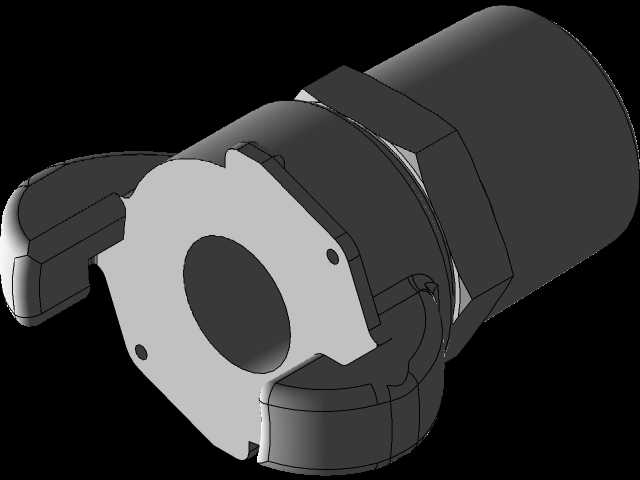

　　从结构设计逻辑来看，端头采用双凸耳的外形结构并非单纯的造型考量，凸耳位置预留的安装孔可配合卡箍或快速锁扣实现与管路端盖的无扭矩装配，避免传统螺纹旋紧过程中阀体内密封件受扭转应力产生的早期磨损，同时凸耳的对称布局能保证安装后受力均匀，在150PSI的额定工作压力下，不会因单侧受力出现密封面偏移渗漏的问题。密封结构采用镀钢基体搭配橡胶密封件的组合设计，镀钢层的表面硬度可达HV450以上，能抵御压缩空气中携带的少量冷凝水、管路锈蚀颗粒的冲刷磨损，橡胶密封件的压缩量控制在公称尺寸的18%-22%区间，既保证足够的密封比压，又不会因压缩量过大导致橡胶件永久变形失效，在21℃的常规工况环境下，密封寿命可满足长期连续供气的使用需求。

　　尺寸边界上，该端头的1寸NPT外螺纹符合美制一般密封管螺纹的标准牙型，螺纹有效旋合长度控制在11mm，可适配绝大多数常规壁厚的金属管路接头，端头主体的最大外径为52mm，双凸耳的外沿间距为76mm，安装时仅需在管路端预留直径80mm的操作空间即可完成锁扣装配，无需预留扳手旋拧的转动空间，对于布局紧凑的设备内部气路、集成式气动阀岛的周边安装场景适配性极强。实际选型应用中，这类端头结构的减压阀常被用在气动工具供气支路、小型气动执行机构的前端调压位置，相比常规螺纹连接的减压阀，其拆装效率可提升60%以上，日常维护更换密封件时无需转动整个阀体，仅需松开凸耳位置的锁扣即可将端头从管路端分离，大幅降低设备维护的停机时间。

　　建模过程中对凸耳位置的安装孔同轴度、密封面的平面度都做了严格的公差约束，密封面的平面度公差控制在0.02mm以内，安装孔的位置度公差不超过0.05mm，保证实际加工装配后密封面能与管路端的对接面完全贴合，不会出现局部间隙导致的压力泄漏，NPT螺纹的牙型角、锥度严格遵循标准参数，避免螺纹配合过松导致的密封失效或是过紧导致的螺纹牙损伤。从气路流道的设计来看，端头内部的流道采用圆弧过渡结构，没有直角突变区域，压缩空气通过时的局部阻力损失比直角流道结构降低30%左右，在大流量供气场景下不会出现明显的压力降，能保证下游气动设备的供气压力稳定，同时流道内壁的粗糙度控制在Ra1.6以下，减少气流携带的杂质在流道内壁的附着堆积，降低长期使用后流道堵塞的风险。
