减压阀配套稳定器顶盖结构设计

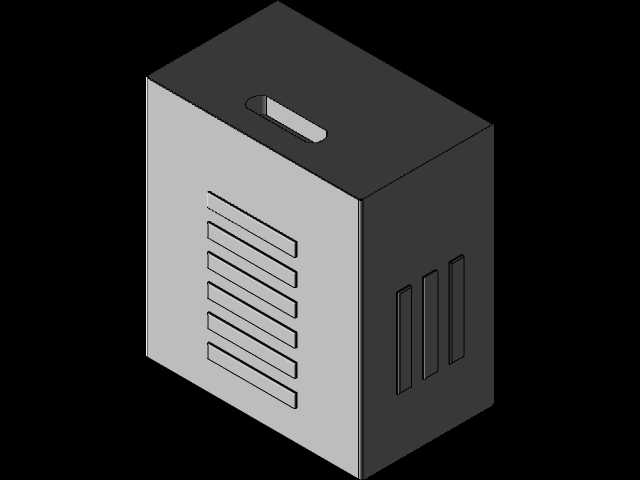

　　在工业流体控制管路系统中，减压阀作为压力调控的核心部件，其配套的稳定器顶盖直接关系到内部调压组件的运行稳定性，这款顶盖的设计完全围绕现场工况的实际需求展开。从结构形态来看，该顶盖采用近似长方体的盒式罩壳结构，主体采用钣金折弯拼接工艺成型，相邻立面通过折边咬合或焊接实现密封连接，整体没有多余的外凸结构，能够在紧凑的安装空间内完成装配，不会和周边的管路支架、相邻阀组产生干涉。顶盖的顶面开设了长条形的抠手槽，这个结构并非随意设计：在现场运维过程中，检修人员不需要额外借助工具，直接扣住抠手槽就能向上提起顶盖，完成内部稳压膜片、弹簧组件的检查与更换，抠手槽的边缘做了圆弧过渡处理，避免运维操作时划伤手部，槽体的深度控制在10mm左右，既保证足够的施力空间，又不会因为开槽过深降低顶面的结构强度，防止重物坠压时出现顶面凹陷变形的问题。

　　面向稳定器内部电子元件与调压组件的散热需求，顶盖的两个相邻立面分别设计了不同形式的通风结构：其中一个立面设置了多道平行排布的横向长条形通风槽，槽口采用向下倾斜的冲压成型结构，这种设计一方面可以形成对流通道，让内部元件工作产生的热量能够顺着槽道自然排出，避免密闭空间内积热导致稳压精度漂移；另一方面向下倾斜的槽口可以阻挡车间内的飞溅水滴、粉尘碎屑直接落入壳体内部，降低内部组件积灰受潮的故障概率。另一个立面则设置了三道竖向的加强型通风槽，槽道的冲压深度比横向槽更深，除了辅助通风的作用外，还能在立面形成纵向加强筋结构，提升薄壁钣金壳体的抗形变能力，在设备运输或者现场受到侧向磕碰时，不会出现立面凹陷卡滞内部组件的情况。

　　从安装边界来看，这款顶盖的下边缘设计了向内的折边结构，装配时可以直接扣合在稳定器底座的定位凸台上，不需要额外设置复杂的连接结构，折边与底座的配合间隙控制在0.5mm以内，既保证装配时的顺畅度，又能避免间隙过大导致粉尘、水汽侵入。在实际应用场景中，这类顶盖不仅用于工业车间的压缩空气管路减压阀组，还可配套应用在燃气输配调压站、给排水管路减压单元、化工流体输送稳压系统中，不同应用场景下可以根据现场的防腐需求，在钣金基材表面做喷塑、镀锌或者喷漆处理，提升壳体的耐候性。

　　设计过程中需要重点考量几个核心维度：首先是壳体的刚度匹配，因为稳定器内部的弹簧组件在调压过程中会产生小幅振动，顶盖如果刚度过低，会随振动产生共振噪音，甚至长期振动后出现连接松动，因此通过立面的通风槽形成的加强筋结构，刚好可以在不增加板材厚度的前提下提升整体刚度，平衡重量与结构强度的需求；其次是操作便利性，现场运维往往是在管路排布密集、操作空间狭小的环境下进行，无工具快拆的结构设计能够大幅缩短检修时间，降低运维人员的操作难度；最后是防护等级的匹配，常规工业车间工况下，这种带倾斜通风槽的结构可以达到IP4X的防护等级，能够阻挡直径1mm以上的固体异物进入，完全满足减压阀稳定器的日常防护需求，如果应用在多尘或者户外工况，还可以在通风槽内侧加装防尘滤网，不需要改动顶盖主体结构就能提升防护等级。

　　从尺寸适配性来看，这款顶盖的内部净空尺寸完全匹配稳定器内部组件的安装高度，不会因为内部空间过高导致整体结构冗余，也不会因为空间不足挤压内部的传感线路与调压部件，所有棱边都做了圆角处理，避免装配时割伤内部的连接线缆。在批量生产环节，这种钣金结构的顶盖可以通过冲压模具一次成型立面的通风槽与顶面的抠手槽，再通过折弯工序完成主体成型，生产效率高，尺寸一致性好，能够满足阀组批量配套的成本控制需求，不需要后续大量的机加工工序，材料利用率也能保持在较高水平。
