五立柱框架式阀组安装支撑底座结构

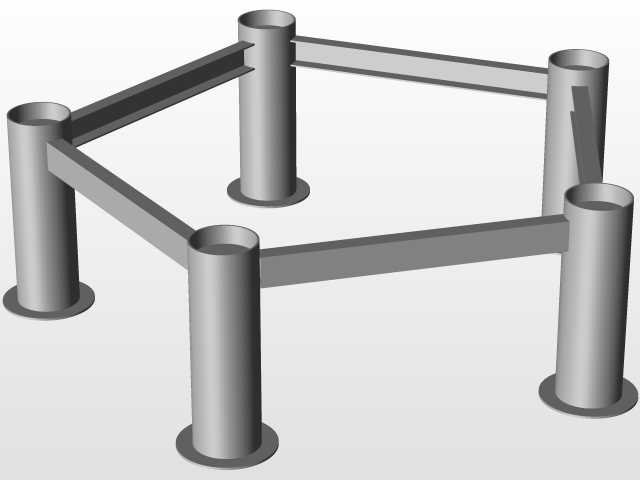

　　在工业流体控制管路系统中，减压阀作为压力调节的核心元件，其安装基座的稳定性直接决定了阀组长期运行的可靠性，这款五立柱框架式支撑底座，正是针对减压阀组安装场景开发的专用支撑结构。不同于常规平板式安装底座，该结构采用五根等径圆柱立柱作为主要承重构件，每根立柱底部设置圆形法兰式安装盘，可通过膨胀螺栓或焊接方式固定在混凝土地面、设备钢平台等安装基础上，立柱之间通过等截面矩形横梁实现刚性连接，整体形成正五边形闭合框架结构，相比四边形框架拥有更好的抗扭性能，即使在管路存在侧向冲击、振动载荷的工况下，也能保持安装面的形位精度，避免阀组因基座变形出现密封面错位、调节精度偏移等问题。

　　从设计思路来看，这款底座没有采用整块钢板切割的实心结构，而是选择型材拼接的框架形式，核心考量是在保证结构强度的前提下降低整体自重，同时减少材料占用。立柱选用空心圆柱型材，在承受轴向压载时，空心截面的抗弯截面系数远高于同截面积的实心圆柱，能够更好地抵抗管路运行中产生的侧向弯矩；连接横梁与立柱采用满焊连接，焊缝位置设置在横梁端部与立柱外壁的贴合处，焊接前预先在立柱对应位置加工定位止口，保证横梁安装后上平面处于同一水平面，避免后期安装阀组时出现安装面翘曲的问题。每根立柱顶端保留了等直径的空心安装孔，可直接插入减压阀组的定位支脚，也可根据实际安装需求在孔内加工内螺纹，通过螺栓实现阀组与底座的刚性固定，无需额外焊接安装支架，大幅减少现场安装的加工工作量。

　　在实际应用场景中，这款底座可适配多种通径的先导式减压阀、直接作用式减压阀安装，尤其适合在空压站、液压动力单元、化工流体输送管路等存在持续振动的工况下使用。五根立柱的分布形式刚好匹配减压阀组常见的五支点安装布局，每个受力点下方都对应独立的承重立柱，载荷可直接通过立柱传递到安装基础，不会让连接横梁承受额外的弯曲载荷，有效提升整体结构的疲劳寿命。安装边界方面，底座的整体外接圆尺寸可根据阀组的实际安装孔距进行等比例缩放，立柱高度可根据管路的离地高度需求调整，常规配置下立柱底部安装盘的直径比立柱外径大60%，保证与安装基础的接触面积足够，即使在地面平整度存在一定偏差的情况下，也可通过在安装盘下方加调整垫片的方式找平，无需对底座本身进行二次加工。

　　结构细节上，连接横梁的截面高度根据整体框架尺寸匹配，当框架外接圆直径在800mm以内时，横梁截面高度不小于立柱外径的1/2，保证框架整体的抗变形能力；所有构件的棱角位置都做了R3以上的圆角处理，避免安装过程中出现尖锐边角划伤操作人员的情况，同时也能减少应力集中，避免焊接或受力过程中出现裂纹。立柱底部的安装盘上预留了四个均匀分布的螺栓过孔，可适配M12到M16规格的膨胀螺栓安装，安装孔采用长圆孔设计，允许安装时存在±5mm的位置偏差，降低现场安装的对位难度。不同于定制化的焊接基座，这款框架式底座的所有构件都可采用标准型材下料加工，生产周期短，成本可控，同时框架内部的镂空空间可用于布置阀组的控制管路、泄压引流管等附属部件，让阀组周边的管路布局更加规整，也方便后期运维人员对阀组进行检修、更换密封件等操作，无需拆除周边的遮挡构件。在管路系统试压阶段，这款底座的框架结构可承受阀组通压时产生的轴向推力，五根立柱形成的多点固定可将推力均匀分散到安装基础上，避免阀组在压力冲击下出现位移，保证压力调节的稳定性。
