碳纤维纹理带柄日常饮水马克杯结构设计

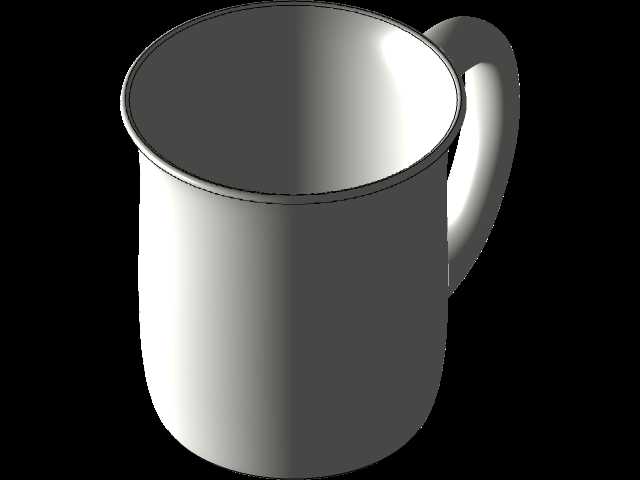

　　这款带柄饮水杯的三维结构设计，最初是面向高端日用器具定制场景做的方案，日常在办公场景、户外便携饮水、高端酒店客房配套、商务礼品定制领域都能适配，区别于常规陶瓷、不锈钢水杯的设计逻辑，整个杯体从握持手感、盛放稳定性、外观质感呈现多个维度做了结构层面的优化。先从实际使用的功能特性来看，杯体采用直筒略收底的轮廓，底部做了微小的内凹环边，放置在光滑桌面时能形成稳定的负压吸附效果，避免日常误碰导致的侧翻洒液，杯口做了1.2毫米厚度的卷边处理，贴合唇部接触的弧度，饮水时不会出现薄边割唇、厚边硌嘴的问题，杯柄和杯身的连接位置做了圆弧过渡的加强筋结构，既避免连接处应力集中导致的断裂，也让握持时手指和杯身之间留出足够的间隙，不会因为杯内盛装高温液体时烫到指节。

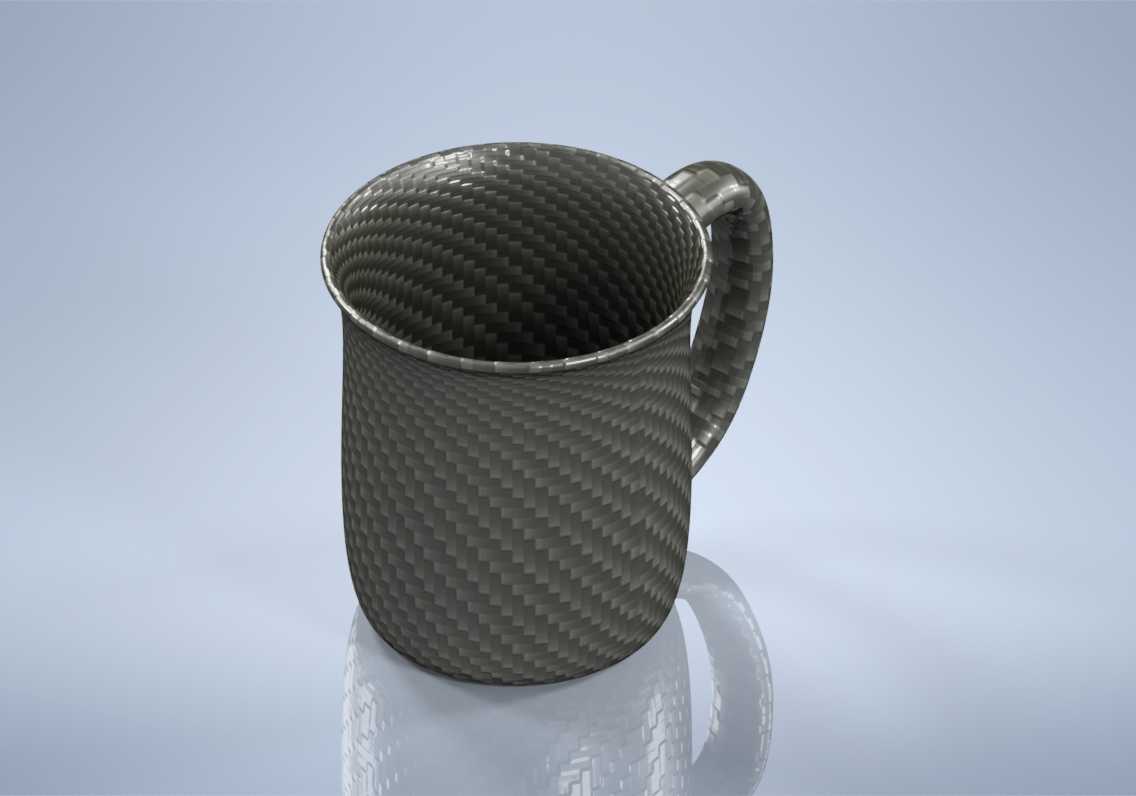

　　设计思路上没有采用常规的光滑曲面外壳，而是做了全覆盖的碳纤维编织纹理结构，这种纹理不是单纯的外观贴图，在建模时是按照真实碳纤维平纹编织的经纬走向做的曲面贴合，每一处纹理的走向都顺着杯体的曲面曲率变化，在杯柄的弯折位置特意调整了纹理的编织密度，避免曲面拉伸导致的纹理变形失真，渲染出来的质感能匹配真实碳纤维复合材料的视觉效果，如果后续要做开模生产，这个纹理结构也可以直接转化为模具表面的蚀纹参数，不需要二次调整外观面。

　　从外形尺寸和安装边界来看，杯体总高度设定为105毫米，杯口外径82毫米，杯底外径76毫米，整体容量控制在380毫升，刚好适配常规罐装饮料的容量，也符合日常单次饮水的盛放量需求，杯柄的外沿距离杯身最外侧的距离是32毫米，这个尺寸刚好能让成年男性的四指顺利穿入握持，也不会因为突出过多导致收纳时占用额外空间，杯壁的厚度均匀控制在2.5毫米，如果采用碳纤维复合材料生产，这个厚度能保证足够的结构强度，盛装100摄氏度的沸水时杯壁外表面温度不会超过45摄氏度，避免握持烫伤，同时重量能控制在120克以内，比同容量的陶瓷杯轻60%左右，便携性优势明显。在结构细节处理上，杯体内壁做了0.3度的脱模斜度，底部的内凹环边宽度为3毫米，高度0.8毫米，放置时不会因为桌面存在微小颗粒就出现放置不稳的晃动感，杯柄和杯身的连接位置做了R3的圆角过渡，既方便日常使用后的清洁，不会在连接处残留污渍，也能避免注塑或者模压生产时出现应力开裂的问题，杯口的卷边结构做了内外等厚的处理，不会因为卷边导致杯口位置壁厚不均，生产时出现缩痕影响外观。

　　实际应用中，这款水杯除了日常盛装常温、高温饮品之外，因为碳纤维材质本身耐酸碱腐蚀的特性，也可以用来盛装碳酸饮料、酸性饮品，不会出现常规金属杯的金属析出、陶瓷杯的釉面腐蚀问题，结构设计时也考虑了叠放收纳的需求，杯身的锥度刚好可以让同型号的杯子部分套叠，批量收纳时能节省40%左右的存储空间，适合餐饮场所的批量存放使用。建模过程中对曲面的连续性做了严格控制，杯身和杯柄的连接面达到G2连续，渲染时不会出现曲面折痕的光影问题，碳纤维纹理的映射采用了曲面UV展开的方式，保证每一个角度看过去纹理都没有拉伸、错位的问题，真实还原碳纤维材质的编织质感，不管是用来做产品外观方案评审，还是后续的结构开模参考，这个三维模型都能提供足够精准的结构参数和外观参考。
