卡尔布尔K410-Z载货卡车栏板货厢结构

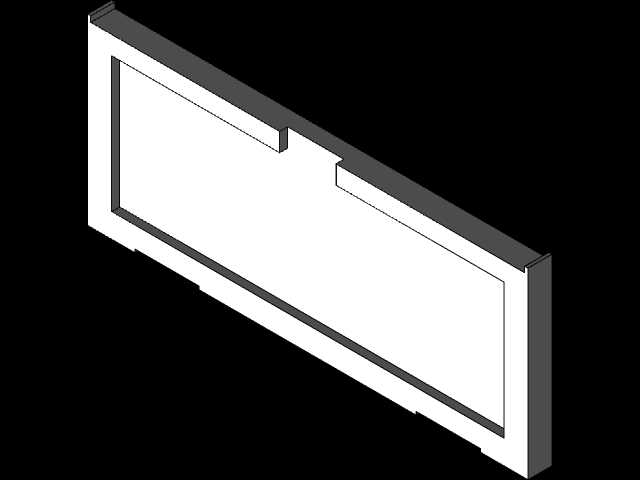

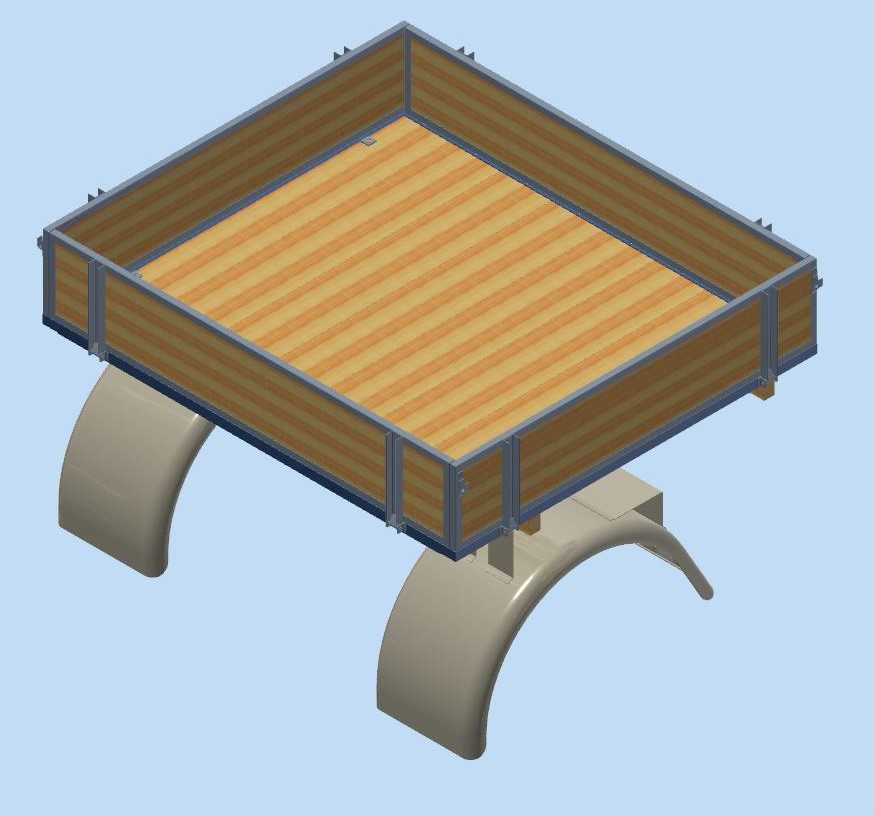

　　该结构为老式载货卡车的栏板式货厢总成，主要应用于短途散货运输、农用物资转运、工程零散物料配送场景，适配1949款卡尔布尔K410-Z重型卡车底盘，承担货物承载、围挡防护的核心功能。货厢整体采用框架式承载结构，外围栏板通过金属型材做边框加固，边框转角处采用角件连接，保证栏板拼接的结构强度，避免重载工况下栏板出现外胀变形。底板采用多块条状实木板材拼接铺设，板材沿货厢长度方向排布，相邻板材间预留微量伸缩间隙，适配温湿度变化带来的木材胀缩特性，底板下方通过横向金属承托梁与底盘纵梁连接，承托梁间距经过载荷校核，可均匀分散底板传递的货物重量，避免局部载荷过大造成底板断裂。

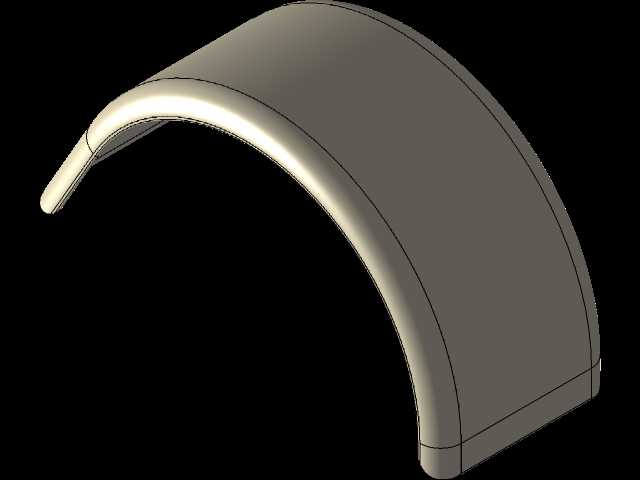

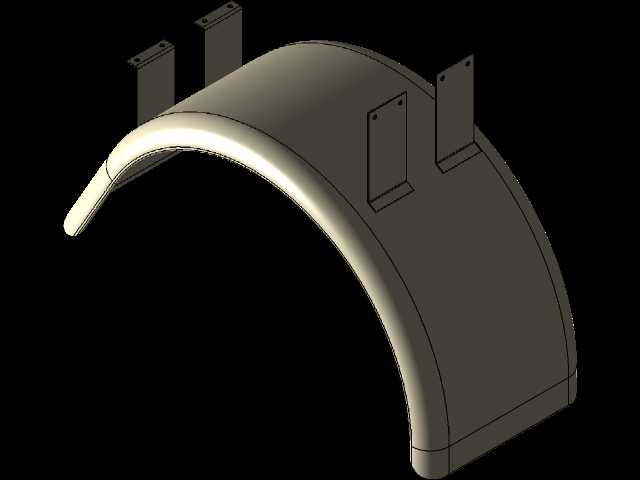

　　栏板高度经过实际使用场景优化，既能够满足散装颗粒、袋装物资的围挡需求，又不会因为栏板过高影响人工装卸作业的操作便利性，栏板与底板框架采用可拆卸式连接结构，必要时可拆除侧栏板实现侧面装卸，适配长大件物料的运输需求。货厢下方集成了与底盘匹配的弧形轮眉结构，轮眉采用曲面成型设计，完全覆盖轮胎上部区域，一方面可以阻挡车辆行驶过程中轮胎带起的泥水、碎石飞溅到货厢内部污染货物，另一方面轮眉的曲面弧度完全匹配轮胎跳动的最大边界，在车辆满载颠簸、轮胎最大上跳行程内不会与轮眉发生运动干涉，轮眉与货厢底部框架采用螺栓连接，损坏后可单独拆卸更换，降低维护成本。

　　设计过程中针对不同材质部件做了明确的功能区分，钢制承托部件、连接框架统一采用标准化型材加工，成型后做防锈处理，适应户外复杂作业环境的耐腐蚀需求；木质底板选用硬度较高、抗变形能力强的实木材质，表面做耐磨处理，降低货物装卸过程中对底板的磨损。货厢整体安装边界完全匹配K410-Z卡车底盘的安装孔位，前端与驾驶室后方的预留安装支架对齐，底部承托梁与底盘纵梁的连接位置一一对应，不需要对底盘做额外改装即可完成装配，货厢安装完成后整车重心高度经过校核，保证重载状态下的行驶稳定性，避免转弯时侧翻风险。栏板的拼接缝隙控制在合理范围内，既不会因为缝隙过大造成散装小颗粒物料撒漏，又能保证栏板受热膨胀时不会出现挤压变形。

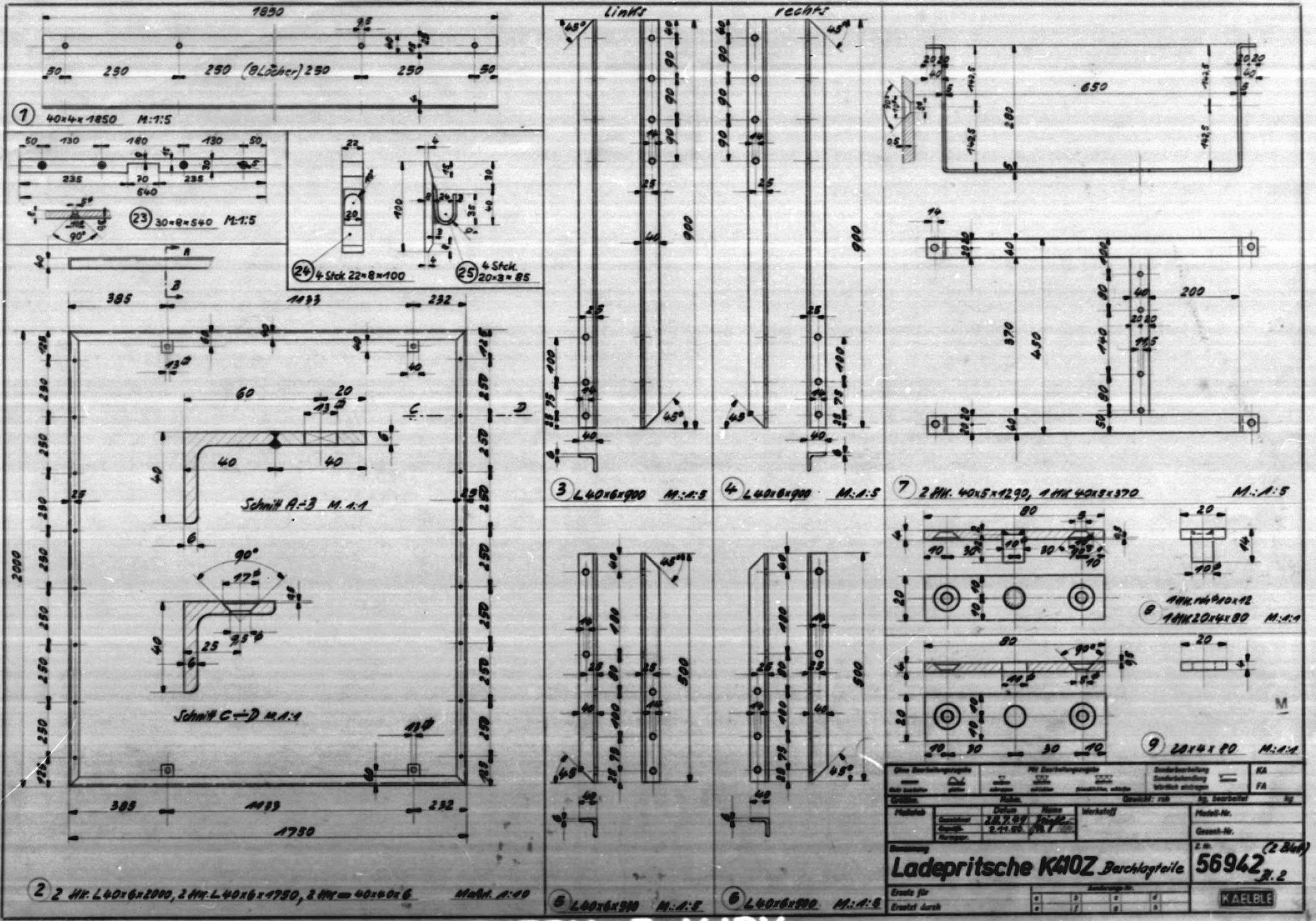

　　货厢尾部预留了后栏板的安装接口，可根据使用需求选装可翻转后栏板，方便装卸货物时从尾部操作，轮眉的安装位置充分考虑了轮胎转向时的最大摆动角度，在轮胎满打方向的工况下也不会与轮眉、货厢底部发生剐蹭。整个货厢的结构设计完全遵循原始车型的图纸参数，所有部件的连接方式、尺寸边界都与实车保持一致，不同材质部件的装配公差经过合理匹配，金属部件之间采用刚性连接保证承载强度，木质部件与金属框架之间采用缓冲垫片隔离，避免行驶过程中金属与木材硬接触产生异响，同时减少木材磨损。货厢的内部净尺寸经过优化，能够最大化利用底盘的承载空间，栏板顶部的边框采用加厚型材，可承受货物捆绑时的绳索拉力，不会因为长期捆绑绳索造成边框变形。
