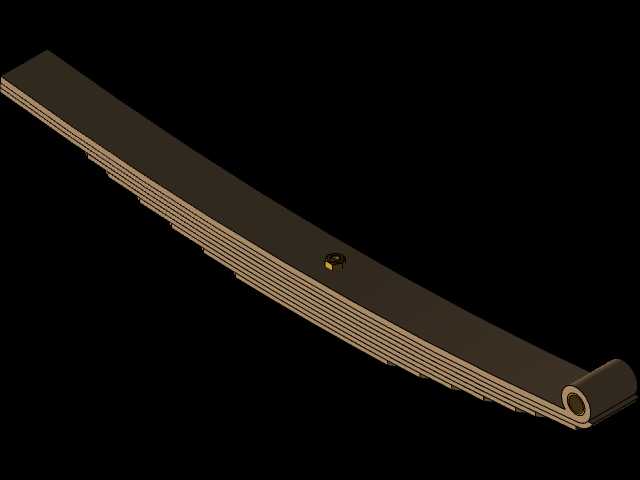

Kaelble K410-Z卡车板簧部件三维结构

　　从实际用途来看，该板簧部件除了基础的弹性缓冲功能外，还兼起导向机构的作用，无需额外设置独立的导向杆件，能够简化底盘悬挂的结构布局，降低整车整备质量，这也是早年重载卡车普遍采用钢板弹簧悬挂的核心原因，尤其适配1940年代商用车大载重、低维护成本的设计需求，在矿区运输、长途干线货运、工程物资转运场景下，这类多片式钢板弹簧的抗冲击能力、重载承载冗余度都远高于同期的螺旋弹簧结构。本次呈现的结构属于老式重载商用卡车底盘悬挂系统的核心承载弹性部件，对应Kaelble K410-Z车型的钢板弹簧总成结构，这类部件在商用车领域的应用场景集中在大吨位载重运输、工程作业车辆的底盘承载环节，是连接车架与车桥的关键传力构件，既要传递垂直方向的载荷，还要缓冲路面冲击带来的振动，同时承担纵向力与侧向力的传递作用，保障车辆在非铺装路面、重载工况下的行驶稳定性。

　　从功能特性层面拆解，该板簧采用长条形变截面设计，单片板簧的两端做了切角收边处理，中部设置有中心定位孔，用于安装U型螺栓将板簧总成固定在车桥的安装座上，板簧的两端卷耳结构（本次展示的单片为总成中的主片结构）用于连接车架上的吊耳与支架，实现悬挂的铰接固定；不同长度的簧片叠装后，能够通过片间的摩擦提供一定的阻尼作用，衰减路面传来的振动，不需要额外搭配大阻尼的减震器即可满足基础的减振需求，适配当时的道路条件与车辆维护水平。设计思路上，该板簧遵循等强度梁的设计逻辑，簧片的长度从主片到副片依次递减，使得板簧在承受垂直载荷时，各片的应力分布尽可能均匀，避免局部应力集中导致的簧片断裂问题；主片作为直接承受两端铰接载荷的部件，厚度与强度冗余最高，表面做了氧化发黑处理，对应钢材的热处理工艺要求，保障簧片的弹性极限与疲劳强度，片间的接触区域做了光滑处理，减少片间摩擦带来的异响与磨损，延长部件的使用寿命。

　　从外形尺寸与安装边界来看，该主片簧的整体长度适配K410-Z车型的前后轮距与车架宽度，安装时中部的定位孔需要与车桥安装座的定位销严格对中，U型螺栓的拧紧力矩需要符合工艺要求，避免板簧在重载冲击下出现移位；板簧两端的安装孔中心距决定了悬挂的工作行程，设计时预留了足够的跳动余量，避免车辆在极限颠簸工况下板簧出现拉脱或者撞击车架的问题；板簧总成叠装后的总厚度匹配车辆的额定载荷，重载工况下的变形量控制在合理区间，不会因为变形过大导致车轮定位参数出现大幅偏移，保障车辆的行驶操控性。

　　在结构建模过程中，需要严格还原每一片簧片的曲率、厚度、长度参数，中部的中心孔位置精度直接影响后续装配的同轴度，簧片两端的切角角度需要匹配叠装后的贴合状态，避免片间出现过大的间隙导致应力集中；材质选用对应的弹簧钢参数，在虚拟装配时需要模拟片间的接触关系，验证不同载荷下的板簧变形量与应力分布，确保结构设计符合重载卡车的使用要求，这类建模成果既可以用于老式商用车的结构还原研究，也可以为现代重载车辆板簧的结构优化提供参考，对比不同时期板簧设计的参数差异，总结承载结构的设计演进逻辑。
