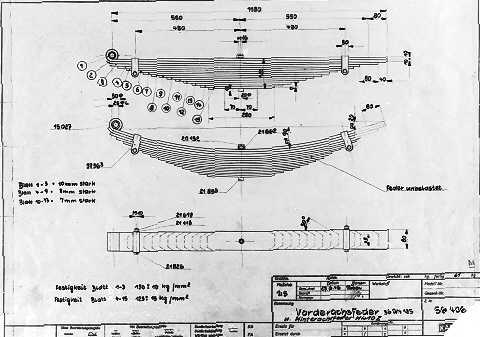

Kaelble K410Z卡车前轴钢板弹簧结构

　　在重型商用车辆的底盘悬架系统中，钢板弹簧始终是承担载荷传递、路面冲击缓冲的核心弹性部件，本次呈现的前轴钢板弹簧结构，适配于老式重载卡车的前桥承载场景，这类多片叠合式的板簧结构，在早年的工程运输、重载货运车辆上应用极为广泛，即便在当下的部分非道路重载工程车辆、低速载重设备上，这类结构依然凭借可靠的承载能力、低廉的维护成本占据一席之地。从实际装车的功能逻辑来看，该部件一端通过卷耳结构与车架上的固定吊耳铰接，另一端可通过活动吊耳适配板簧受力变形时的长度变化，中部通过U型螺栓与前桥桥体刚性固定，当车辆行驶在非铺装路面、凹凸不平的作业场地时，路面传递到车轮的竖向冲击会先作用在桥体上，再通过板簧各片之间的摩擦、板簧自身的弹性变形将冲击能量逐步耗散，避免刚性冲击直接传递到车架与驾驶室，既能够提升行驶过程中的部件可靠性，也能降低驾乘人员受到的振动影响。从结构设计的思路来看，该板簧采用不等长叠片的设计逻辑，最长的主片两端加工出卷耳结构，承担主要的纵向力传递与铰接定位功能，后续各片长度逐层递减，整体叠合后形成近似等应力梁的受力形态，也就是说在车辆额定载荷下，板簧各截面的弯曲应力尽可能保持均匀，避免局部应力集中导致的单片断裂问题。各片钢板的接触面在装配时会涂抹润滑脂，减少长期往复变形过程中的片间磨损，同时片间摩擦也能提供一定的阻尼作用，抑制悬架的多余弹跳，这也是钢板弹簧结构不需要额外搭配大阻尼减震器也能实现较好缓冲效果的核心原因。

　　从安装边界的尺寸逻辑来看，主片卷耳的内径尺寸需要与车架吊耳的销轴直径精准匹配，装配时需要预留足够的润滑脂存储空间，避免销轴与卷耳之间出现干摩擦导致的异常磨损；板簧中部的定位孔位置需要与前桥的定位凸台严格对齐，保证U型螺栓锁紧后板簧不会出现横向窜动，避免行驶过程中板簧移位导致的行驶跑偏、轮胎异常磨损问题；板簧总成的自由弧高需要匹配车辆的前桥设计载荷，当车辆处于空载状态时，板簧保持一定的预压弧高，当满载时弧高下降到设计区间，既不会因为刚度过大导致空载时颠簸严重，也不会因为刚度过小导致满载时板簧被压平、甚至反向弯曲出现断裂风险。

　　在实际的工程应用场景中，这类前轴钢板弹簧除了承担竖向的载荷缓冲之外，还需要传递车辆的纵向力与横向力，比如车辆制动时产生的纵向制动力、转向时产生的横向侧向力，都需要通过板簧结构传递到车架上，因此板簧的各片材料都采用弹簧钢轧制而成，经过热处理后保证足够的屈服强度与疲劳强度，能够承受数百万次的往复变形而不出现疲劳裂纹。在建模还原的过程中，需要精准还原每一片板簧的曲率半径、片间的叠合间隙、端部的倒角结构，还有中部的定位螺栓、端部卷耳的衬套安装位，这些细节直接影响到后续做悬架运动仿真时的准确性，如果忽略了片间的间隙设计，仿真时就会出现板簧刚度与实际值偏差过大的问题，无法准确模拟不同载荷下的悬架变形量。

　　另外板簧表面的氧化层质感、各片之间的装配压痕细节也做了还原，能够直观呈现出实际装车部件的真实形态，方便结构设计人员参考这类老式重载板簧的设计逻辑，在做低速重载设备的悬架设计时，可以直接参考这类成熟的结构参数，调整片数、单片厚度、总成长度来适配不同的载荷需求，不需要从零开始验证结构的可靠性，毕竟这类经过数十年实际装车验证的板簧结构，其应力分布、刚度特性都已经经过了长期的实际工况检验，在适配同类型载重场景时，只需要根据具体的轴荷参数做等比例缩放调整即可，能够大幅缩短结构设计的验证周期。
