罐车装卸作业钢平台及防护结构设计

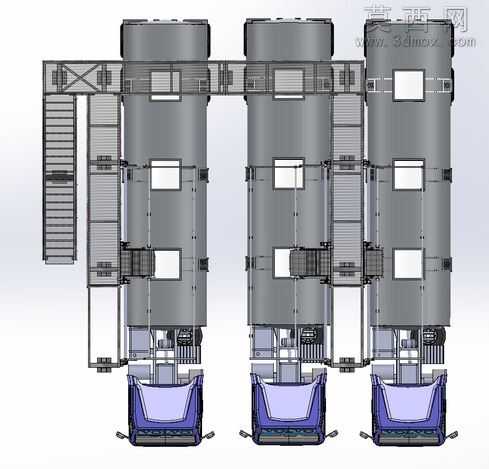

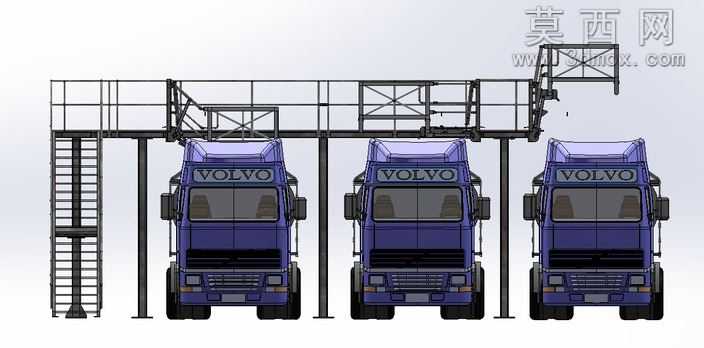

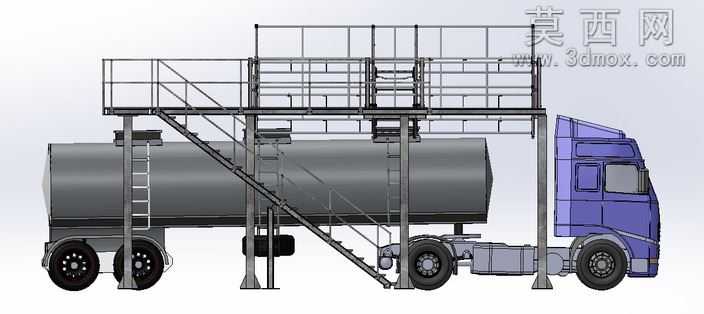

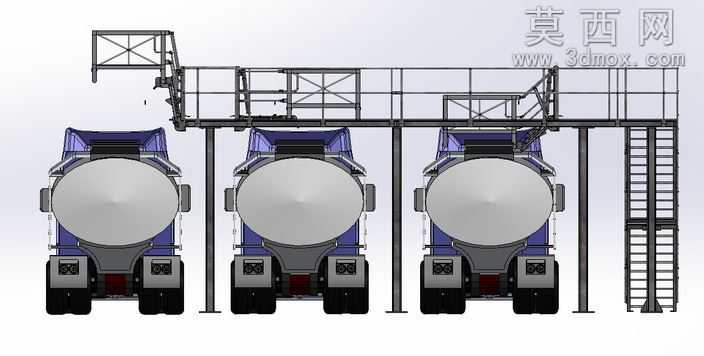

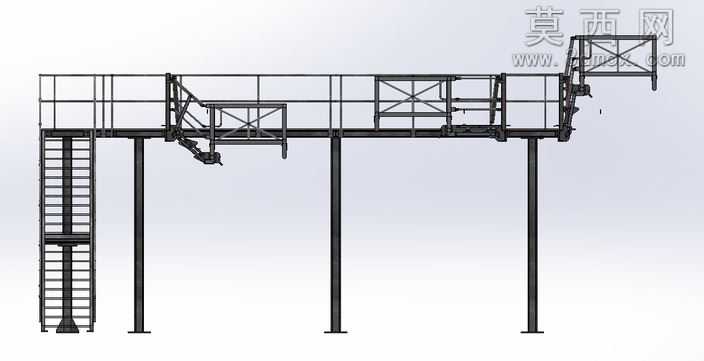

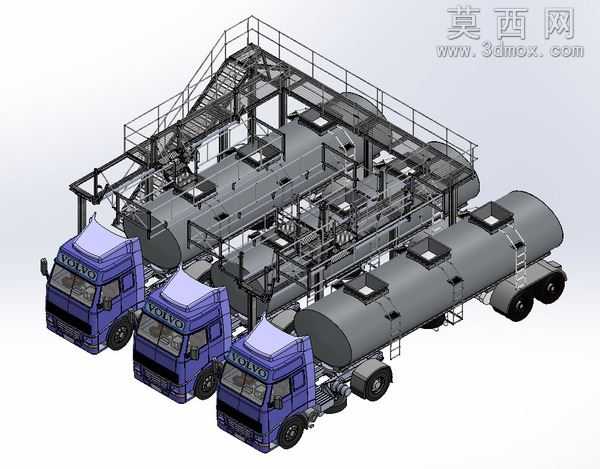

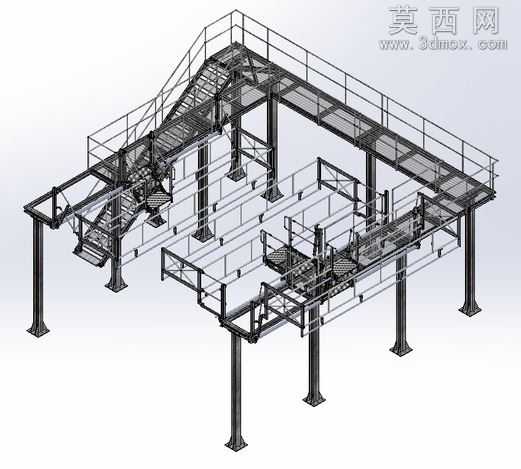

本作品为罐车装卸作业配套的钢结构作业平台三维设计，采用SolidWorks完成全参数化建模，整体围绕多台并列停放的罐车作业需求展开布局，完整还原了工业场景下罐车装卸作业的配套设施结构。建模过程中严格遵循钢结构设计规范，对平台的承重框架、爬梯踏步、临边防护栏、跨接走道等结构均做了精细化处理：主框架采用标准型钢拼接建模，每一处连接节点的螺栓、连接板都按照实际装配关系完成约束，避免出现结构干涉问题；爬梯部分按照人体工程学参数设置踏步间距与梯段宽度，两侧设置连续防护扶手，梯段与主平台的衔接处做了平滑过渡处理，保障作业人员通行安全；临边防护栏按照工业防护标准设置横杆高度与立杆间距，所有边角处做了圆弧过渡处理，避免尖锐棱角带来的安全隐患。材质渲染阶段，对不同部件做了区分化材质赋予：罐车车头采用工程塑料与金属漆面结合的材质，还原商用车辆的外观质感；罐体采用哑光金属材质，模拟碳钢罐体的工业质感；钢结构平台采用深灰色防锈漆材质，爬梯踏步做了防滑纹理的材质处理，区分不同功能区域的视觉特征。设计思路上，整体平台采用模块化布局，可根据停放罐车的数量灵活调整平台段长度，跨接走道可适配不同规格罐车的顶部作业高度，既满足多车同时作业的效率需求，也通过全围合的防护结构规避罐顶作业的坠落风险，结构布局充分考虑了现场作业的动线需求，人员可通过端部钢梯登上平台，沿走道到达任意罐车的作业点位，无需反复攀爬罐车爬梯，大幅提升装卸作业的安全性与便捷性。建模过程中对所有配合面做了公差校验，确保后续生产加工时各部件可顺利装配，整体模型结构完整，细节丰富，可直接用于方案展示、结构校核以及生产下料参考。
