市政沙井井口作业防护提升装置

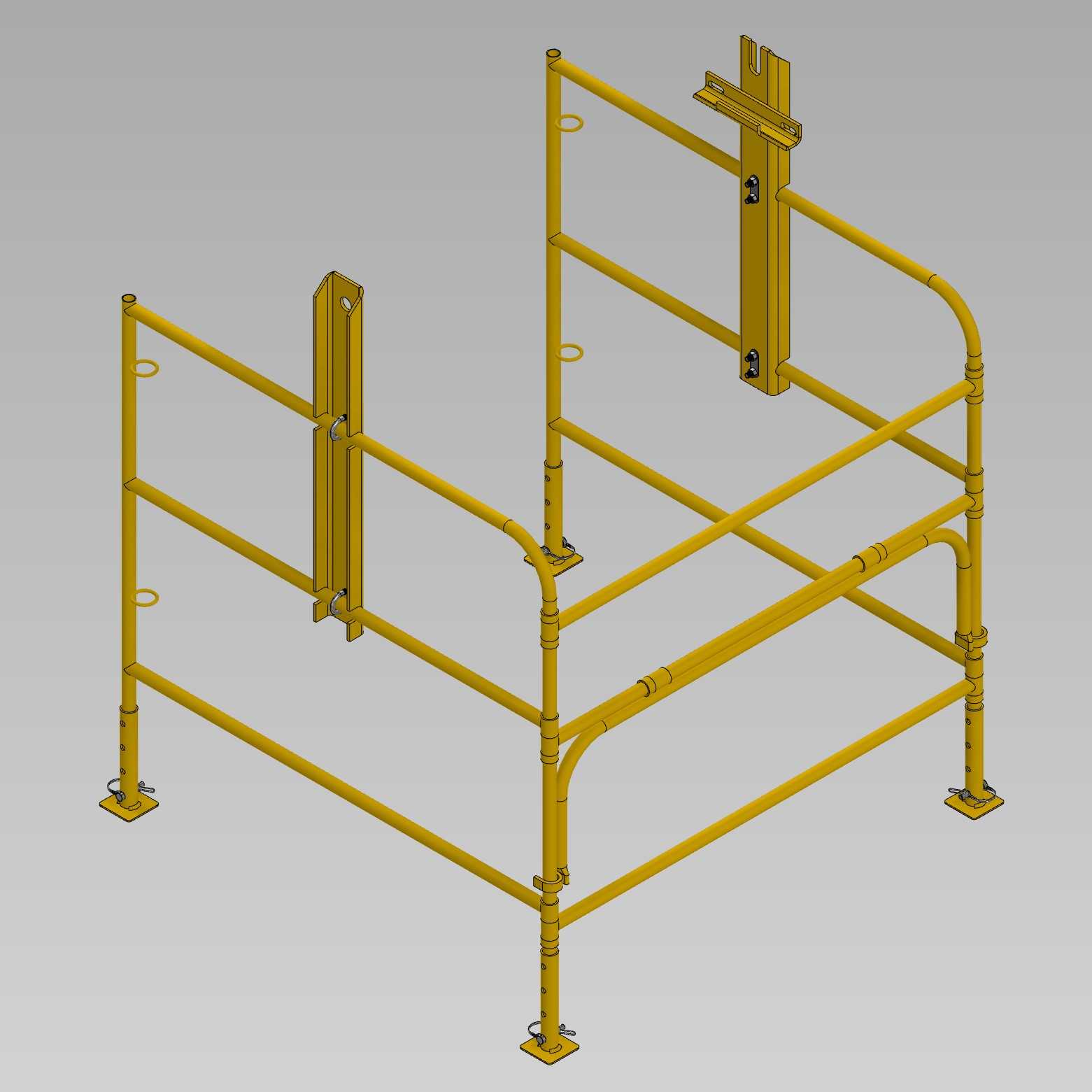

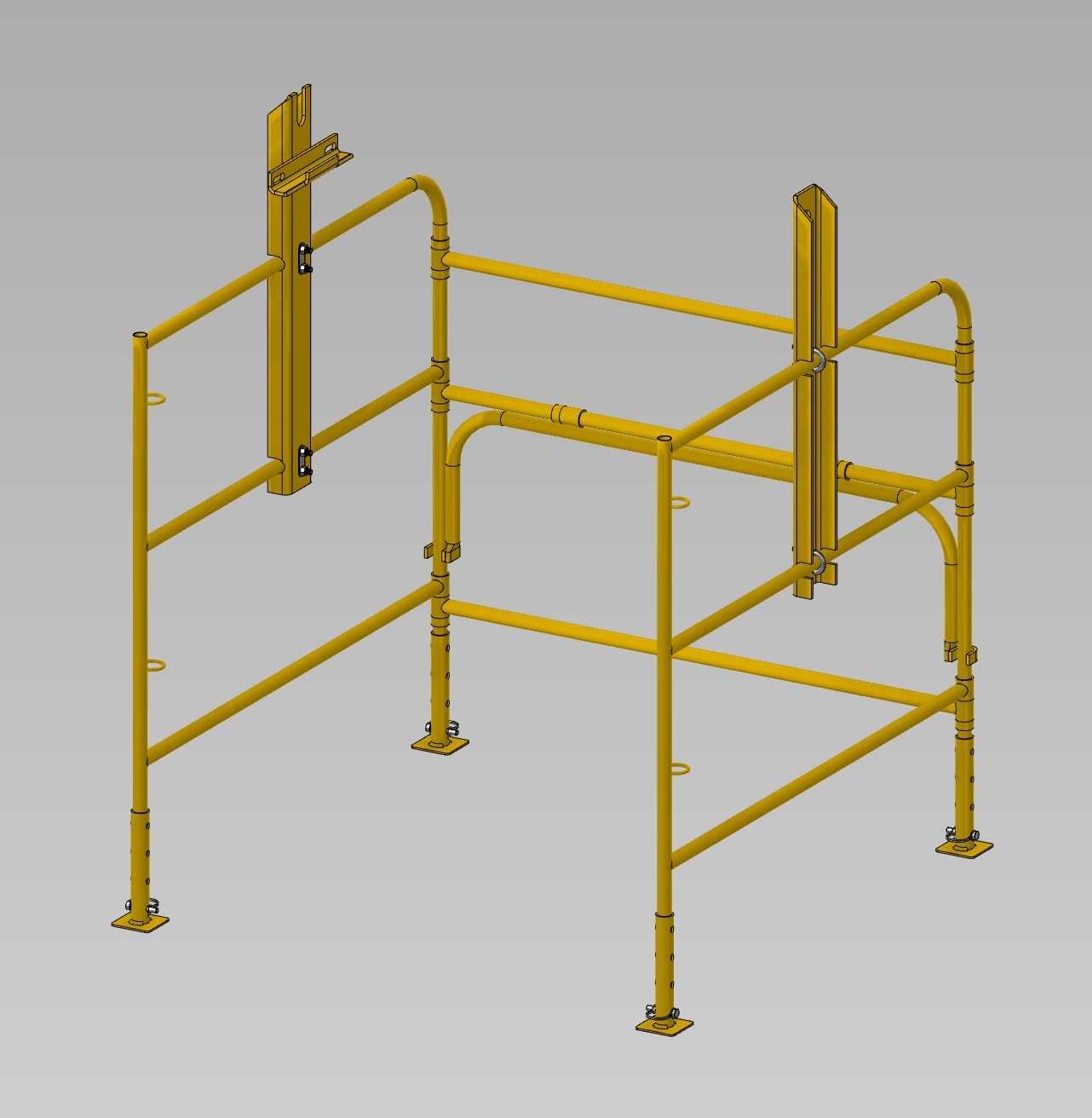

　　这套装置主要面向市政管网井下作业场景，在城市给排水、电力通信检查井的开盖检修、清淤作业环节使用，核心作用是在井口构建封闭的作业防护边界，同时配套井下人员上下的提升承载结构，解决传统井口作业仅靠简易围挡、无可靠提升挂点带来的坠落、坠物风险。从结构组成来看，主体框架采用圆管弯折焊接成型，整体为矩形围合结构，四根竖直支腿直接落于井口周边的硬化路面，支腿底部预留螺栓固定孔位，可通过膨胀螺栓与地面做刚性连接，避免作业过程中框架受侧向力发生位移偏移。框架上下两层设置横向连接杆件，杆件之间配套挂接式防护链条，链条两端通过S型挂钩与框架管身的预留挂孔连接，作业时可根据现场需要挂设不同高度的链条，形成连续的临边防护屏障，防止作业人员意外踏入井口，也能阻挡井口周边的工具、碎石滚落至井下。框架顶部横向架设一根承载转轴，转轴两端通过带座轴承固定在框架两侧的竖直立柱顶端，转轴中部缠绕专用编织安全绳，绳端配套自锁式安全吊钩，可直接挂接作业人员的安全带挂点，也可用于吊送井下作业的工具、小型设备。

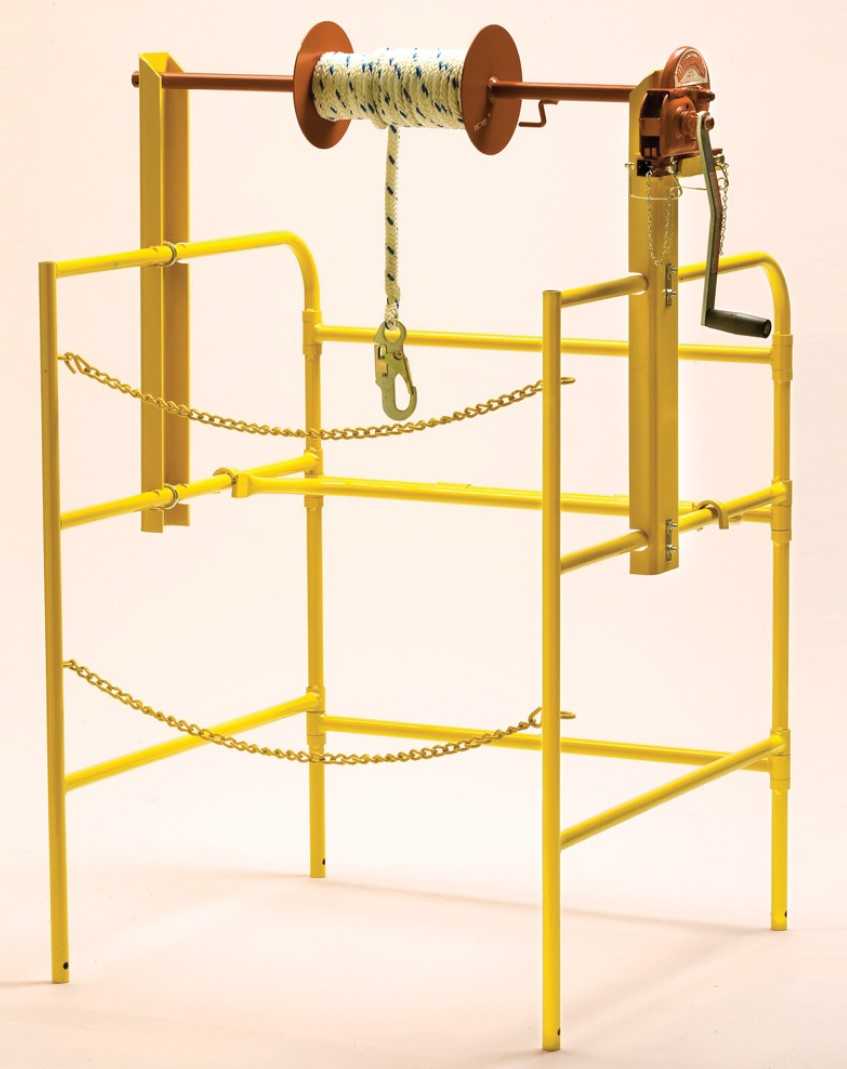

　　转轴一端配套手摇式绞盘机构，绞盘自带棘轮自锁结构，摇动手柄时可带动转轴转动收放安全绳，停止摇动时棘轮卡爪自动锁止转轴，不会出现绳体意外下滑的情况，绞盘侧方设置离合拨杆，拨至脱开档位可快速拉出绳体，挂接完成后拨回锁止档位即可进行提升操作，整套绞盘的传动比经过匹配，单人操作即可平稳提升150kg以内的载荷，无需额外配置动力源，适合无供电的野外作业场景。设计过程中首先考虑井口的适配边界，框架的内空尺寸覆盖常规市政检查井的井口直径范围，支腿的外扩尺寸保证框架放置后不会占用过多路面空间，同时满足行人、小型机具从侧边通行的宽度要求；竖直支腿的高度经过人体工程学校核，上层防护链条的高度刚好位于作业人员的腰部位置，下层链条位于膝部位置，符合临边防护的高度规范要求，避免防护高度不足导致的翻越、绊倒风险。

　　承载转轴的安装高度高于常规成年人的站立身高，收放绳体时不会与井口周边的作业人员发生干涉，绳体的出绳点正对井口中心位置，提升过程中载荷不会与井壁发生刮碰。绞盘的操作手柄设置在框架侧方的站立操作位，作业人员站在路面即可完成摇绳、锁止操作，无需探身至井口上方，降低作业时的重心失稳风险。框架的所有焊接位置均做满焊处理，焊后打磨焊渣做防锈涂装，整体采用醒目的工程黄涂装，在路面环境下具备较高的辨识度，能够提醒过往行人和车辆注意避让作业区域。防护链条采用镀锌防锈材质，长期在户外潮湿环境下使用也不会出现锈蚀断裂的情况，链条的单环破断拉力满足防护载荷要求，即使受到意外冲击也不会发生脱开、断裂。

　　安全绳采用高强度编织纤维材质，具备耐磨、抗老化特性，绳端的吊钩带弹簧自锁防脱结构，挂接后不会因为晃动意外脱钩。整套装置拆解后可分为框架主体、转轴绞盘组件、防护链条三个部分，各部分之间通过螺栓、插销连接，运输时可拆分堆放，现场组装无需专用工具，两名作业人员十分钟内即可完成整体安装固定，作业完成后拆除螺栓即可拆分转运，适合市政养护单位多点位流动作业的使用需求。在实际作业流程中，作业人员打开井盖后先将框架放置在井口正上方，调整位置使框架内空完全覆盖井口，打紧支腿底部的膨胀螺栓完成固定，随后挂接好各层防护链条，拉出安全绳将吊钩与下井人员的安全带挂接牢固，地面监护人员操作绞盘缓慢放绳，配合下井人员的下行速度控制绳体下放长度，下井过程中棘轮结构始终保持锁止状态，一旦出现人员失足坠落的情况，绳体可瞬间拉住载荷，避免坠落至井内。作业完成后操作绞盘将人员或工具提升至地面，解除挂接后即可拆除围挡，恢复路面通行。相较于传统的井口防护方式，这套集成了防护围栏与提升绞盘的装置，省去了单独搭设围挡、单独架设提升支架的工序，所有功能集成在一套框架上，既减少了现场作业的准备时间，也避免了多套设备搭配使用时的安装干涉、固定不牢问题，整体结构没有复杂的电控、液压元件，日常维护仅需定期给绞盘转轴、棘轮部位加注润滑脂，检查绳体、链条的磨损情况即可，维护成本极低，适合长期在户外恶劣工况下使用。
