重型牵引绞车结构设计

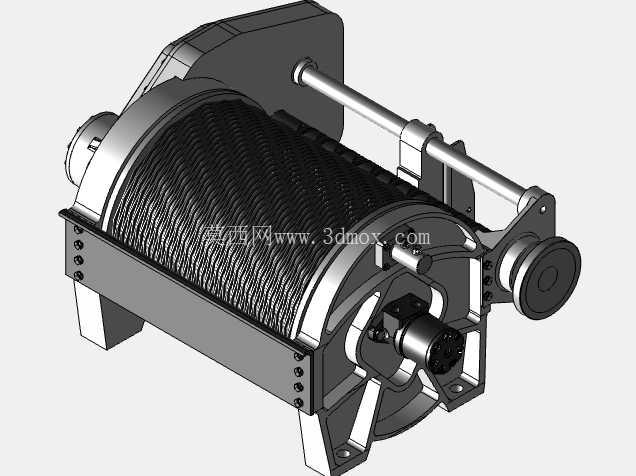

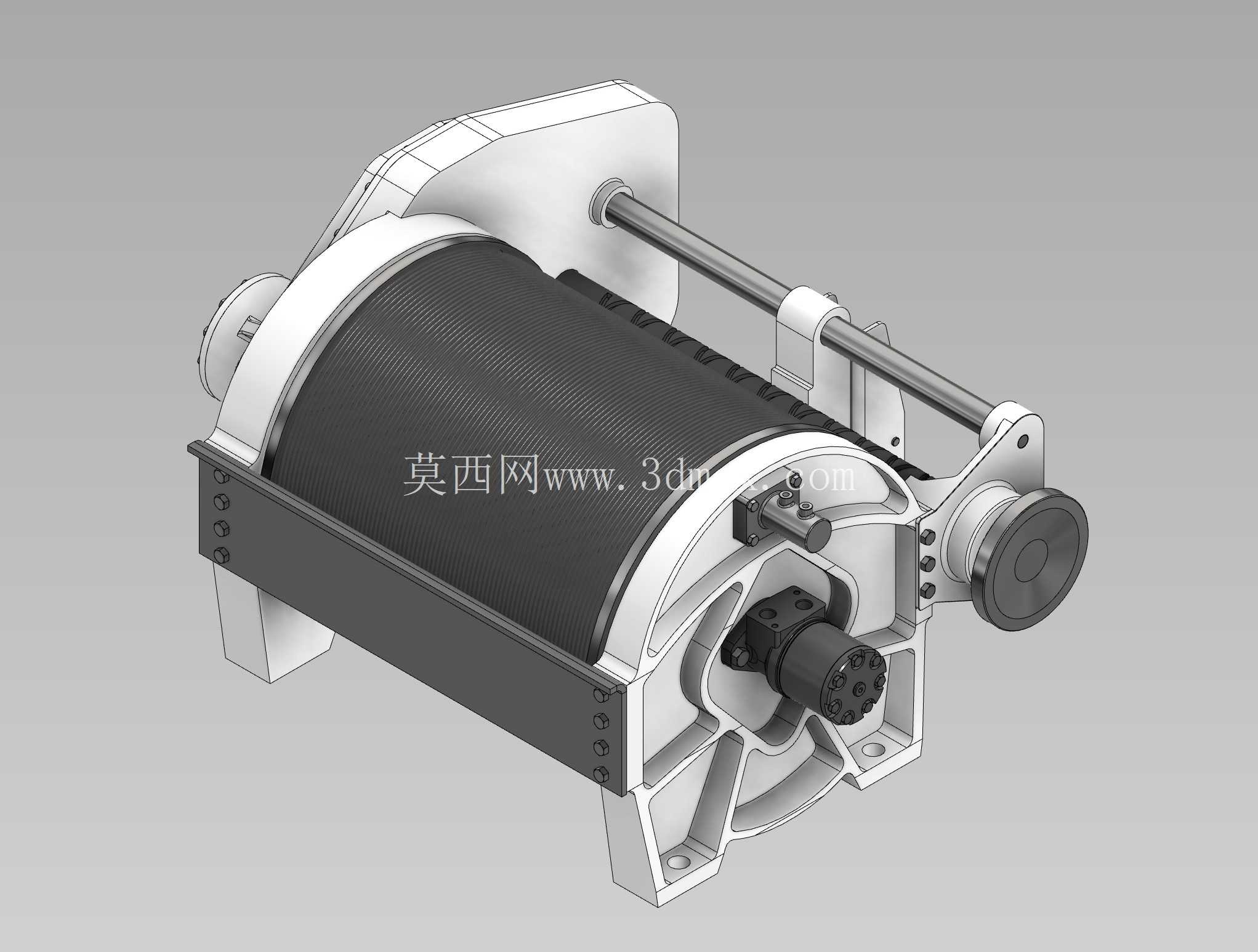

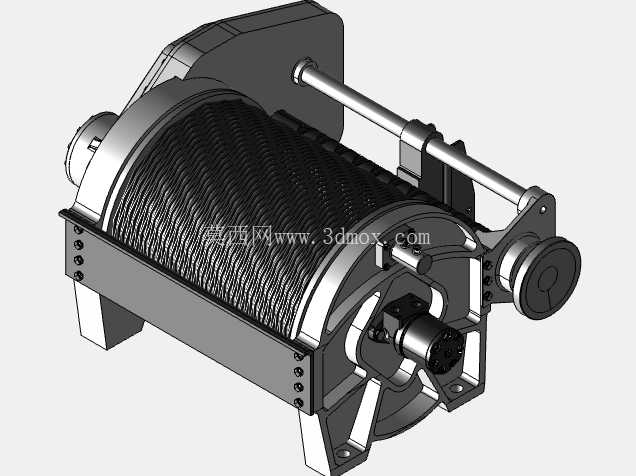

　　这套重型牵引绞车的三维结构围绕大载荷收放钢丝绳这一核心任务展开，卷筒部分采用大直径宽幅筒体设计，筒体表面加工有连续螺旋绳槽，绳槽的导程与配套钢丝绳直径匹配，多层缠绕时可引导绳圈有序排布，避免乱绳、咬绳现象，筒体两端设置加高挡边，限制钢丝绳在满绳状态下的轴向窜动边界，防止绳圈从筒体侧边脱出。两侧的支承墙板采用厚钢板焊接后加工的箱型结构，墙板之间通过多根横向拉紧螺杆贯穿锁紧，螺杆两端配合锁紧螺母形成稳定的框架受力体系，工作时卷筒传递的径向拉力通过两侧轴承座分散到墙板上，横向拉杆则承担墙板的外张弯矩，避免重载下墙板出现向外张开的变形。

　　从实际应用场景来看，这类20000磅拉力等级的绞车多用于油田修井作业拖拽管柱、重型工程车辆自救牵引、矿山设备移位拖拽、船舶码头系泊牵引等工况，作业环境往往存在泥沙飞溅、重载冲击、连续长时间工作的特点，因此结构设计上没有采用轻量化的薄壁冲压件，所有受力支座、连接耳板都预留了足够的壁厚余量，安装脚位直接在墙板底部一体加工出带螺栓孔的支撑脚，可直接通过高强度螺栓固定在设备底盘或者钢制安装基座上，安装时需要保证两侧墙板的同轴度公差，避免卷筒运转时出现偏摆导致钢丝绳单侧磨损。

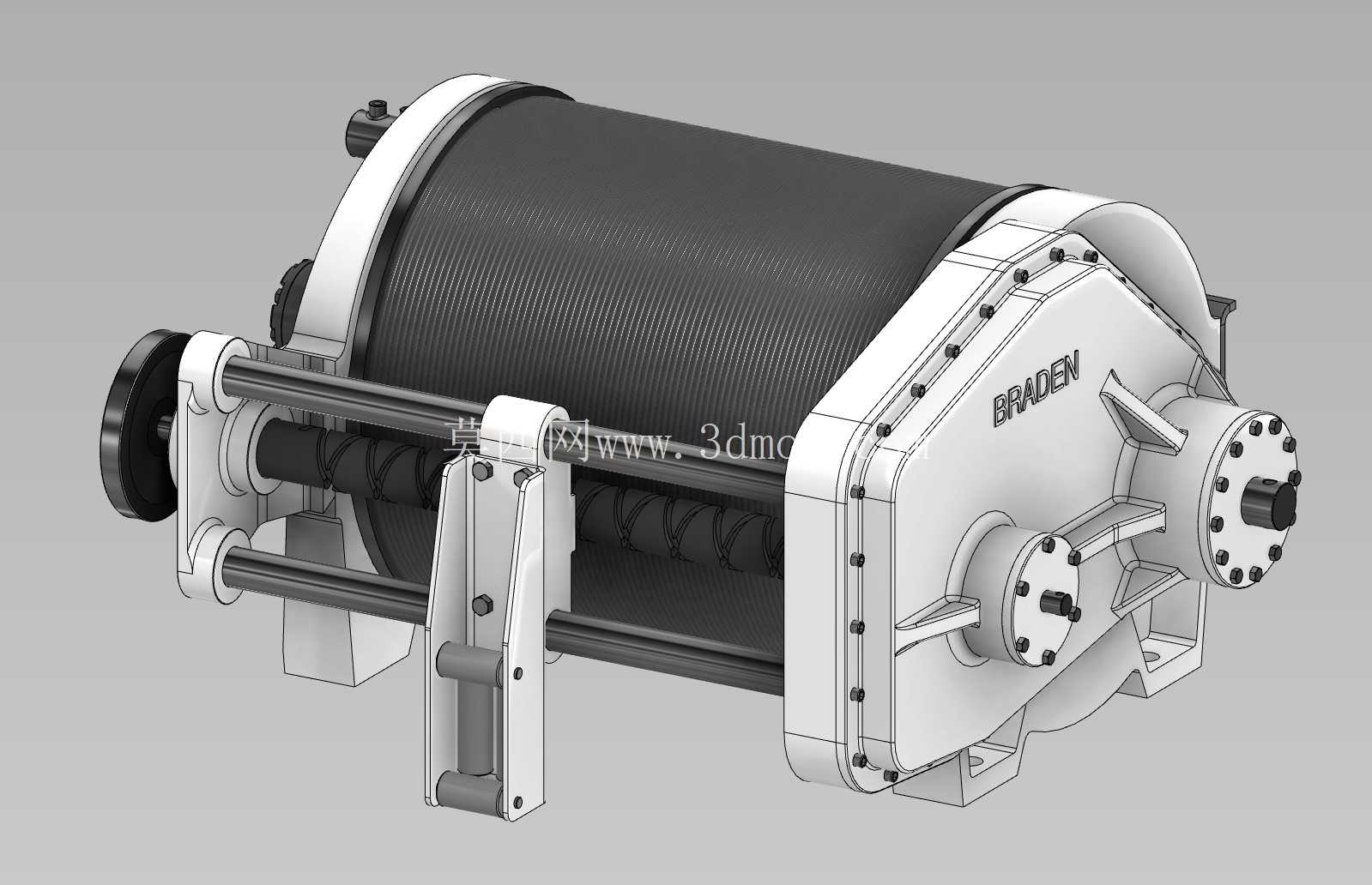

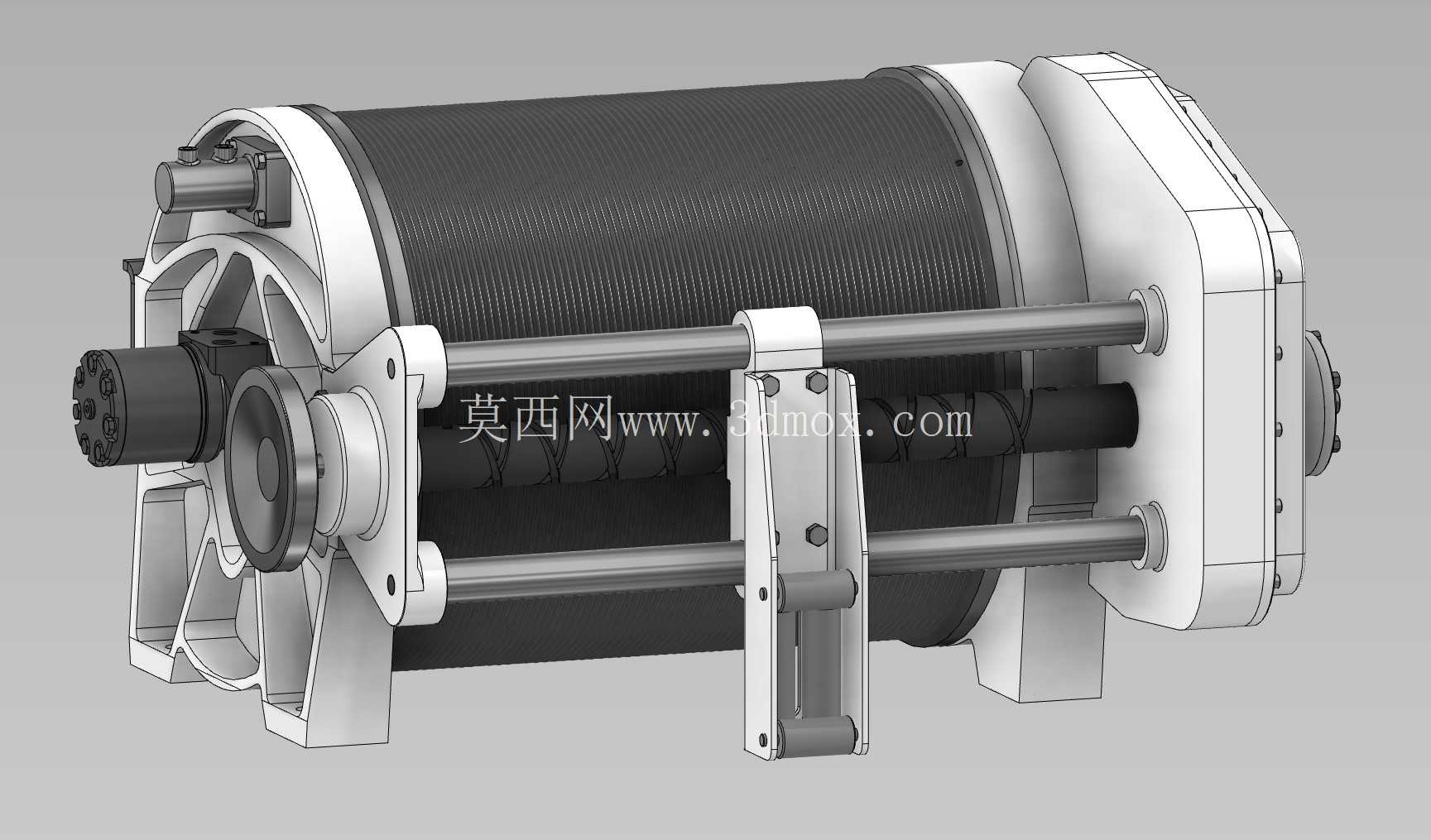

　　传动侧的布局将液压驱动接口布置在墙板外侧，输入轴端预留了连接液压马达的法兰安装位，液压马达输出的扭矩通过减速机构传递到卷筒主轴，减速组件内置在侧部壳体当中，壳体同时作为润滑油腔，运转时齿轮啮合的飞溅润滑可覆盖所有轴承点位，侧方还设置了离合与制动组件的安装位置，制动毂配合常闭式制动器，在动力切断时可自动锁止卷筒，防止载荷下坠导致钢丝绳失控放出。排绳机构的导向架跨装在两根横向光杆上，导向架上的拨叉嵌入卷筒表面的螺旋绳槽内，卷筒转动时螺旋槽带动拨叉沿轴向匀速往复移动，钢丝绳穿过导向架上的耐磨衬套，始终保持对齐卷筒当前缠绕的绳槽位置，即使在大角度斜拉工况下，衬套也能约束钢丝绳的出绳方向，减少钢丝绳与卷筒挡边的摩擦切割。

　　设计过程中需要重点校核几个边界尺寸：首先是卷筒的容绳量，筒体有效宽度、绳槽深度、钢丝绳直径共同决定最大缠绕层数和总绳长，安装时要保证绞车出绳方向的导向滑轮中心线与卷筒中部轴线垂直，偏角不能超过允许范围，否则排绳机构会出现卡滞；其次是两侧安装脚的螺栓孔间距，要和配套底盘的安装梁位置匹配，基座的承载能力需要大于绞车额定拉力的1.5倍，避免牵引时基座变形；另外卷筒外缘到墙板内侧的间隙要控制在合理范围，既不能过小出现运转摩擦，也不能过大导致钢丝绳卡入缝隙。整机的外露运动部件都预留了防护盖板的安装点位，实际现场装配时可在传动侧加装防护罩，避免泥沙落入齿轮啮合区域，钢丝绳出入口位置可加装刮绳板，在收绳时刮除钢丝绳表面粘附的泥沙，减少泥沙带入绳槽造成的磨粒磨损。整个结构的受力路径清晰，从钢丝绳拉力到卷筒、主轴、轴承、墙板、安装脚再到承载基座，每一个环节的零件尺寸都按照重载冲击工况预留安全系数，三维建模时所有装配关系都按照实际配合公差搭建，可直接用于后续的工程图导出、受力仿真校验以及现场安装布局参考。
