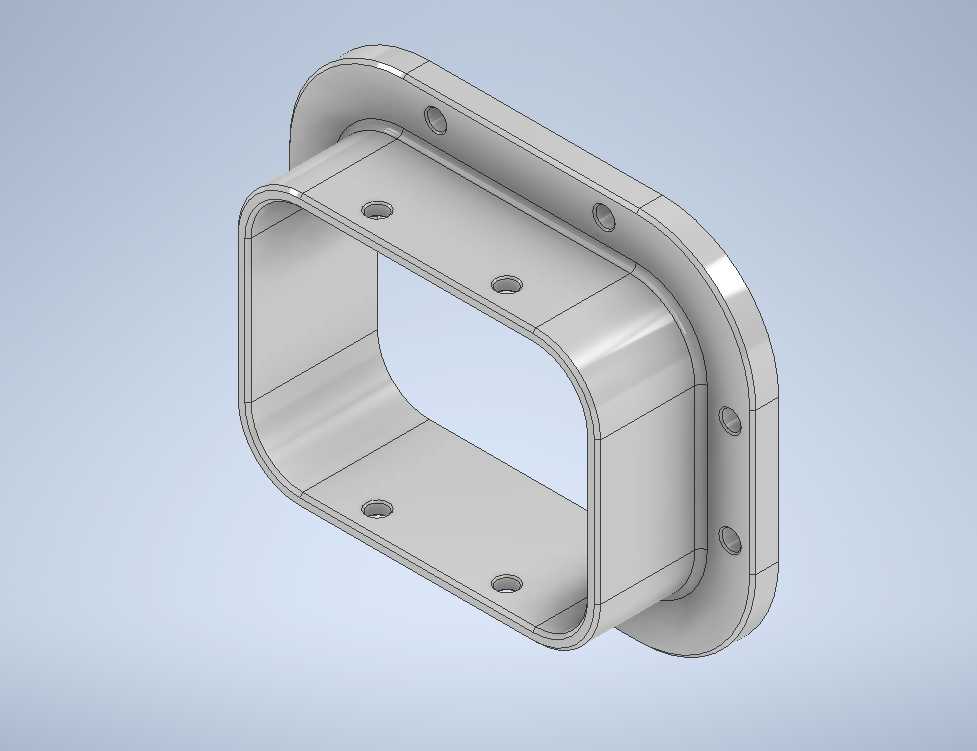

排水沟2×3规格法兰连接构件

　　在民用建筑排水、工业厂区雨污分流、市政管网接驳的场景里，这类腰型截面的法兰构件是衔接排水沟段与外部管路、或是排水沟段之间密封对接的核心受力部件，不同于常规圆形法兰适配圆管的属性，它的内孔轮廓完全匹配2×3规格排水沟的矩形过流截面，不会出现通径缩径、流道突变的问题，能避免排水过程中杂物在衔接位置卡滞堆积，降低管网堵塞的运维频次。

　　从实际安装的边界条件来看，法兰盘的外轮廓做了圆角过渡处理，没有尖锐的直角棱边，一方面能减少安装过程中对施工人员的剐蹭风险，另一方面在预埋浇筑混凝土排水沟基座时，圆角结构能让混凝土与法兰盘边缘的贴合更密实，不会出现直角位置的浇筑空腔导致的渗漏隐患。法兰盘面上的安装孔采用对称排布设计，沿着腰型轮廓的直边段与圆弧段均匀分布，孔位的同轴度公差控制在0.1mm以内，安装时螺栓穿入不会出现别劲的情况，配合橡胶密封垫压紧后，能承受0.3MPa以内的静水压，满足常规重力流排水、低压冲洗排水的密封要求。

　　设计阶段首先要匹配排水沟的过流截面尺寸，内孔的直边长度、圆弧半径完全和排水沟的外壁轮廓做适配，延伸出的筒身段长度根据安装场景的壁厚做调整，比如穿楼板安装时筒身段长度要匹配楼板厚度加抹灰层厚度，预埋时筒身段直接插入排水沟端部，外侧通过法兰盘压在结构面上，不需要额外做焊接固定，后期拆卸维护也更方便。筒身和法兰盘的衔接位置做了R角过渡，没有应力集中的直角接缝，不管是采用钣金折弯焊接成型，还是采用铸造一体成型，这个过渡结构都能提升构件的整体结构强度，避免长期受土壤侧压力、水流冲击出现焊缝开裂或者本体断裂的问题。

　　从安装适配性来说，法兰盘的厚度根据螺栓规格做匹配，对应M6的安装螺栓，法兰盘厚度设置为3mm，压紧过程中不会出现法兰盘翘曲变形，保证密封面的平面度在0.2mm以内，密封垫受压均匀不会出现局部渗漏。安装孔的沉头设计可以让螺栓头完全沉入法兰盘面内，不会突出表面影响后续的装饰层覆盖或者设备对接，在洁净车间的排水系统里，这种沉头设计还能避免螺栓位置积灰积污，满足洁净区域的卫生要求。

　　实际选型过程中，要注意核对排水沟的实际外轮廓尺寸，不同厂家生产的2×3规格排水沟可能存在壁厚差异导致的外轮廓偏差，这个法兰构件的筒身段内径预留了0.5mm的安装间隙，配合密封胶填充就能适配常规公差范围内的排水沟产品，不需要现场二次打磨修配。在户外使用场景下，构件表面做了钝化处理，能耐受雨水、轻度酸碱污水的腐蚀，使用寿命比普通焊接法兰提升30%以上，不需要频繁做防腐维护。在同层排水的施工场景里，这种法兰构件还能作为排水沟与地面防水层的衔接载体，法兰盘底面和防水层直接粘结，配合密封压条就能避免衔接位置渗水到下层空间，解决了传统排水衔接位置容易渗漏的痛点。
