扭转型方形螺旋传动立柱结构设计

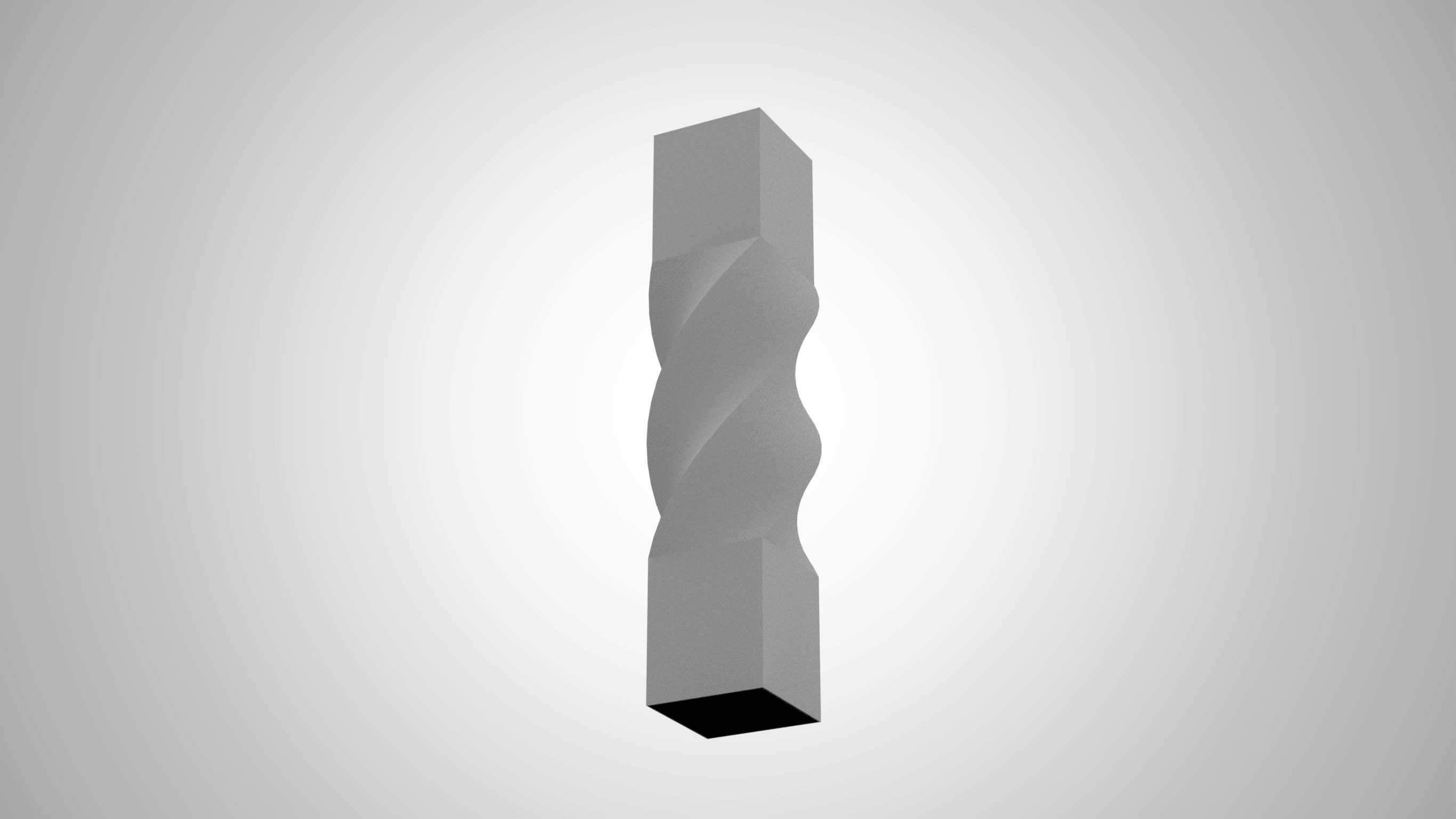

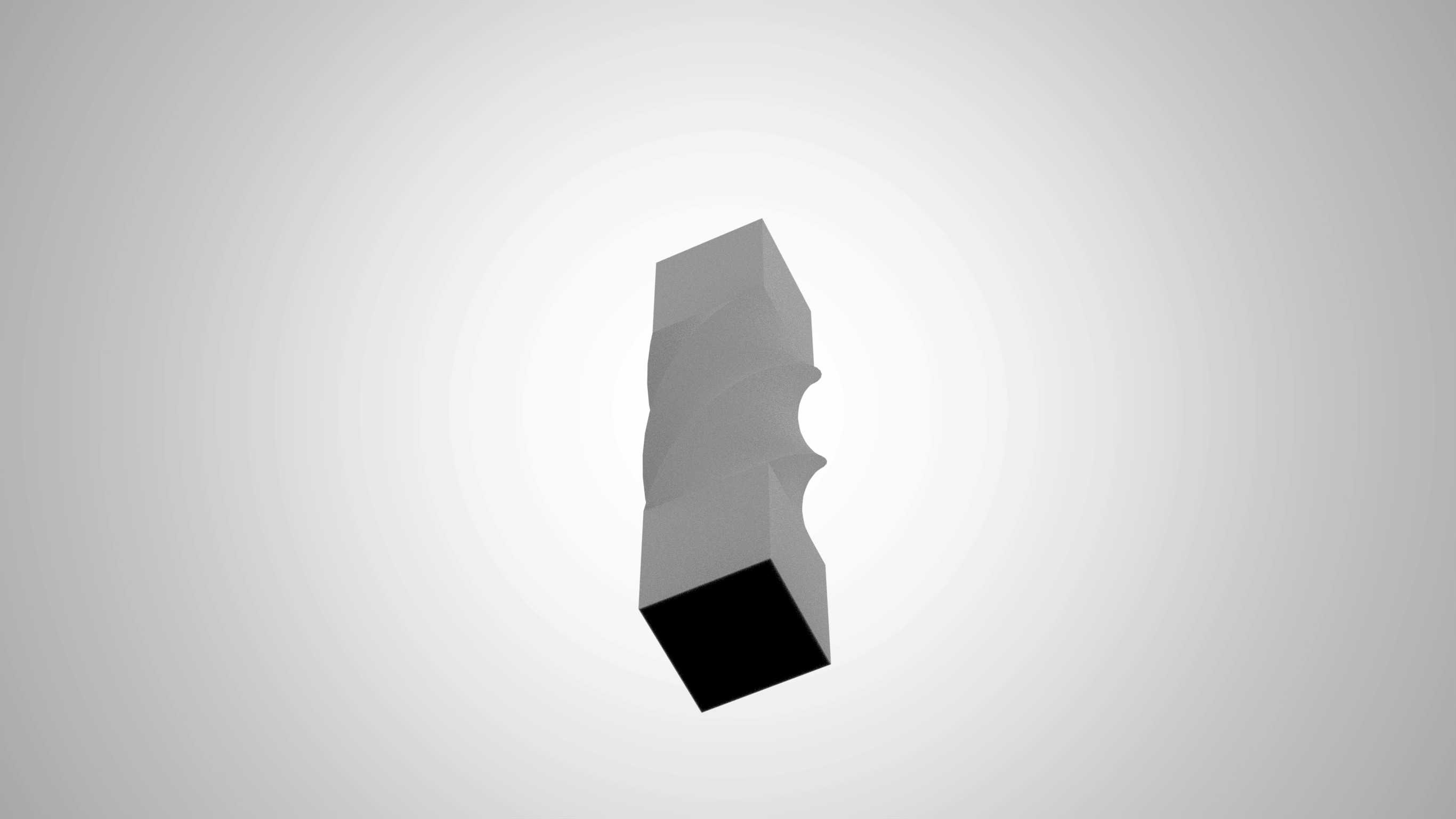

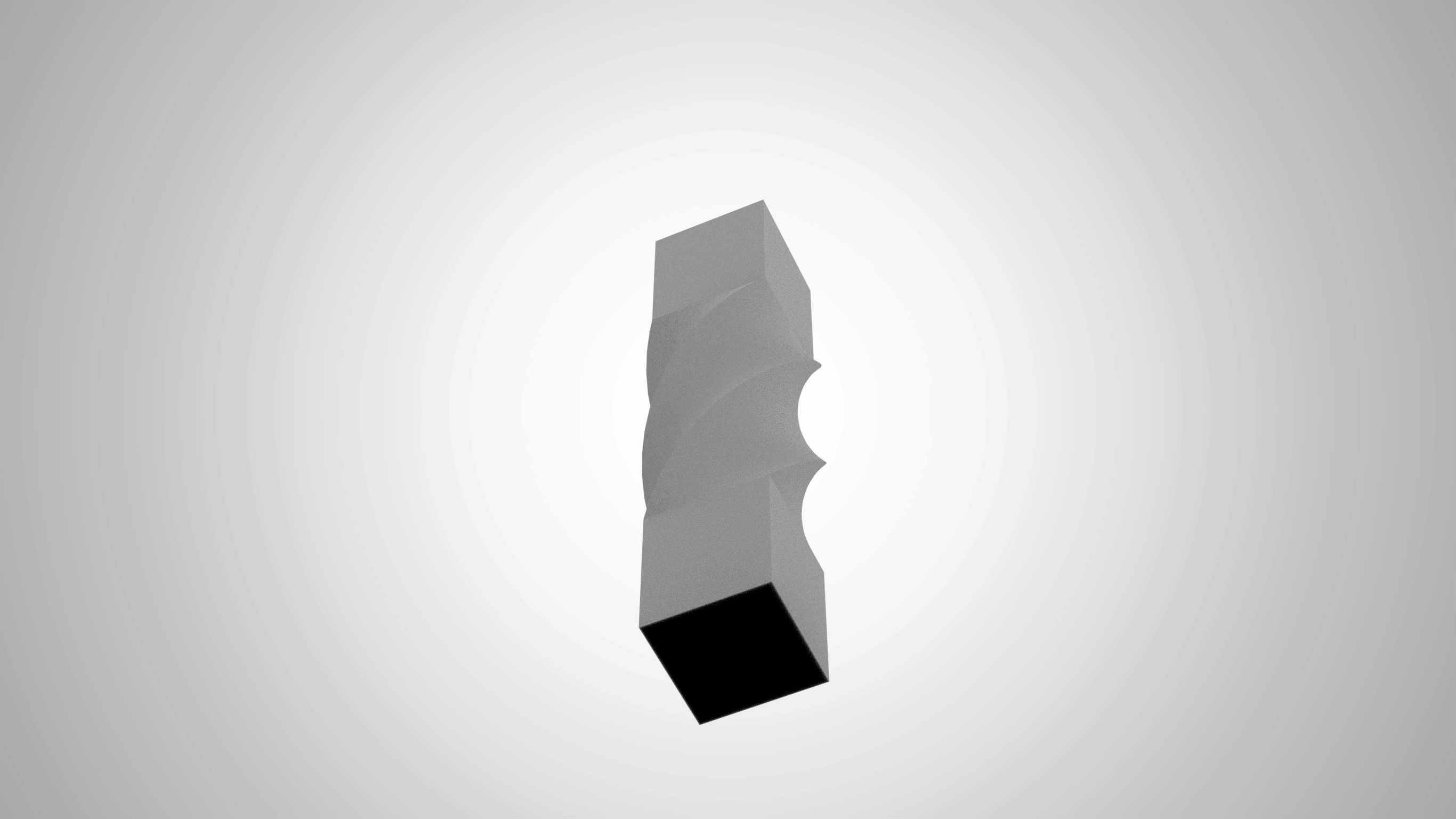

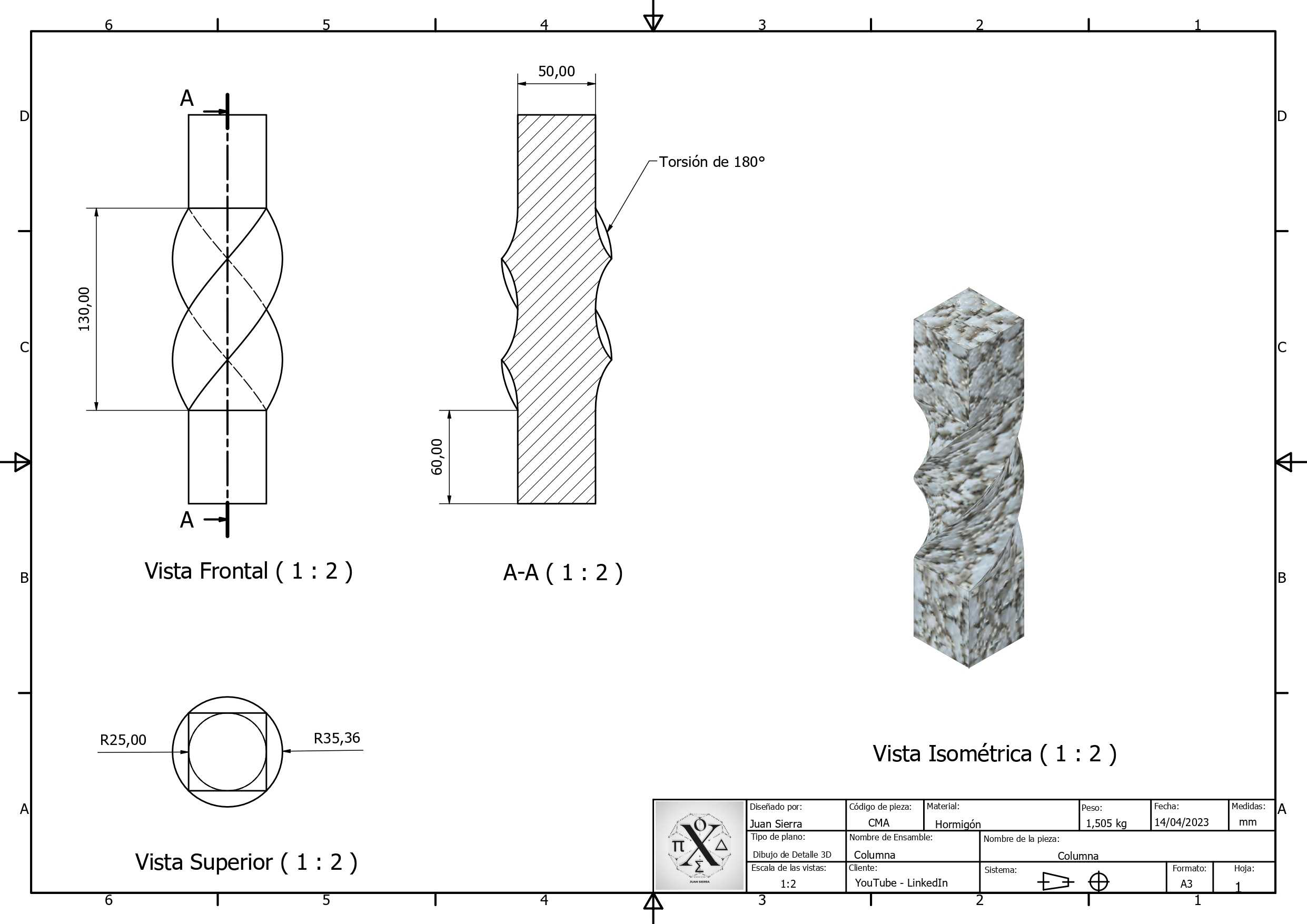

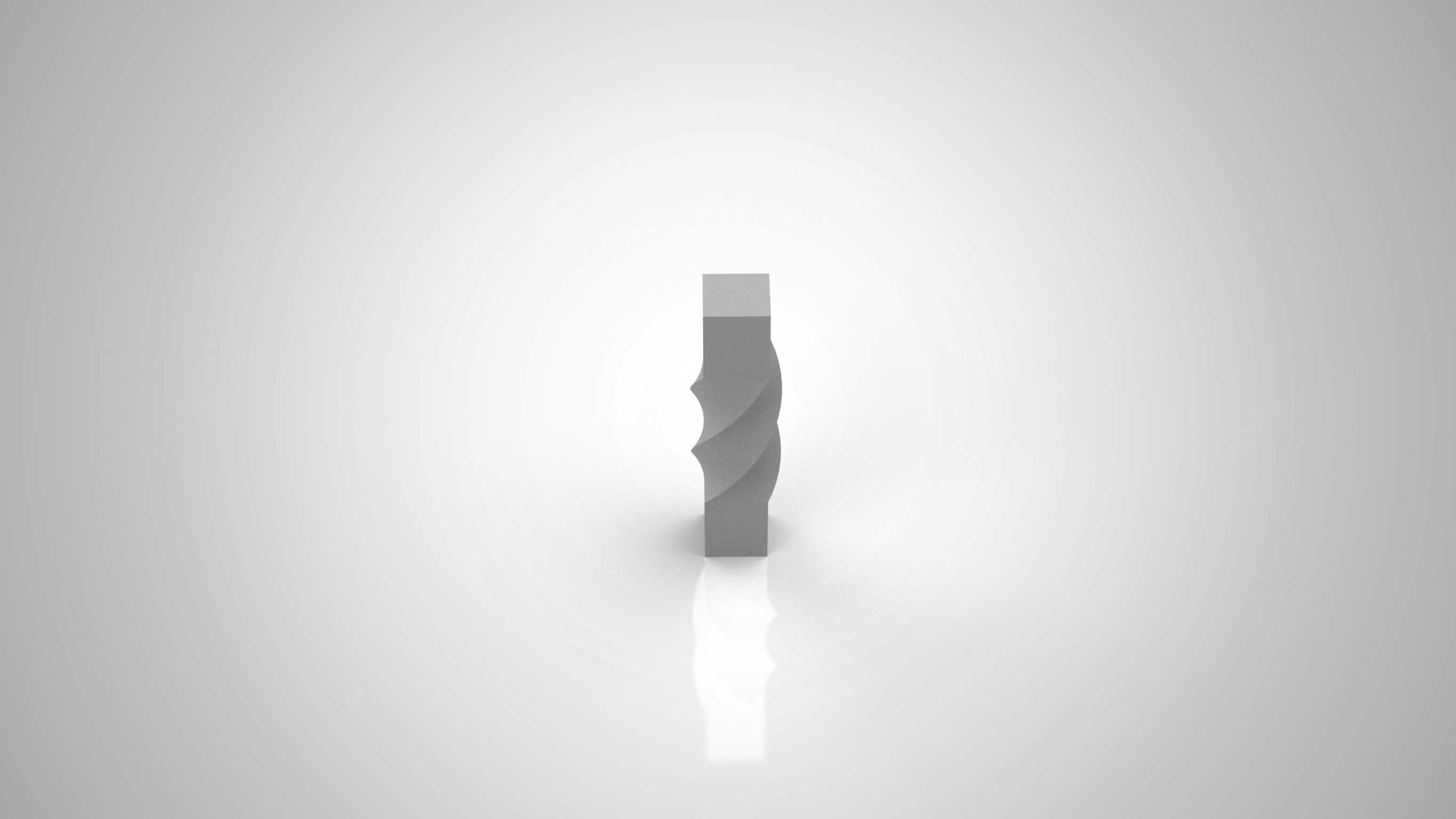

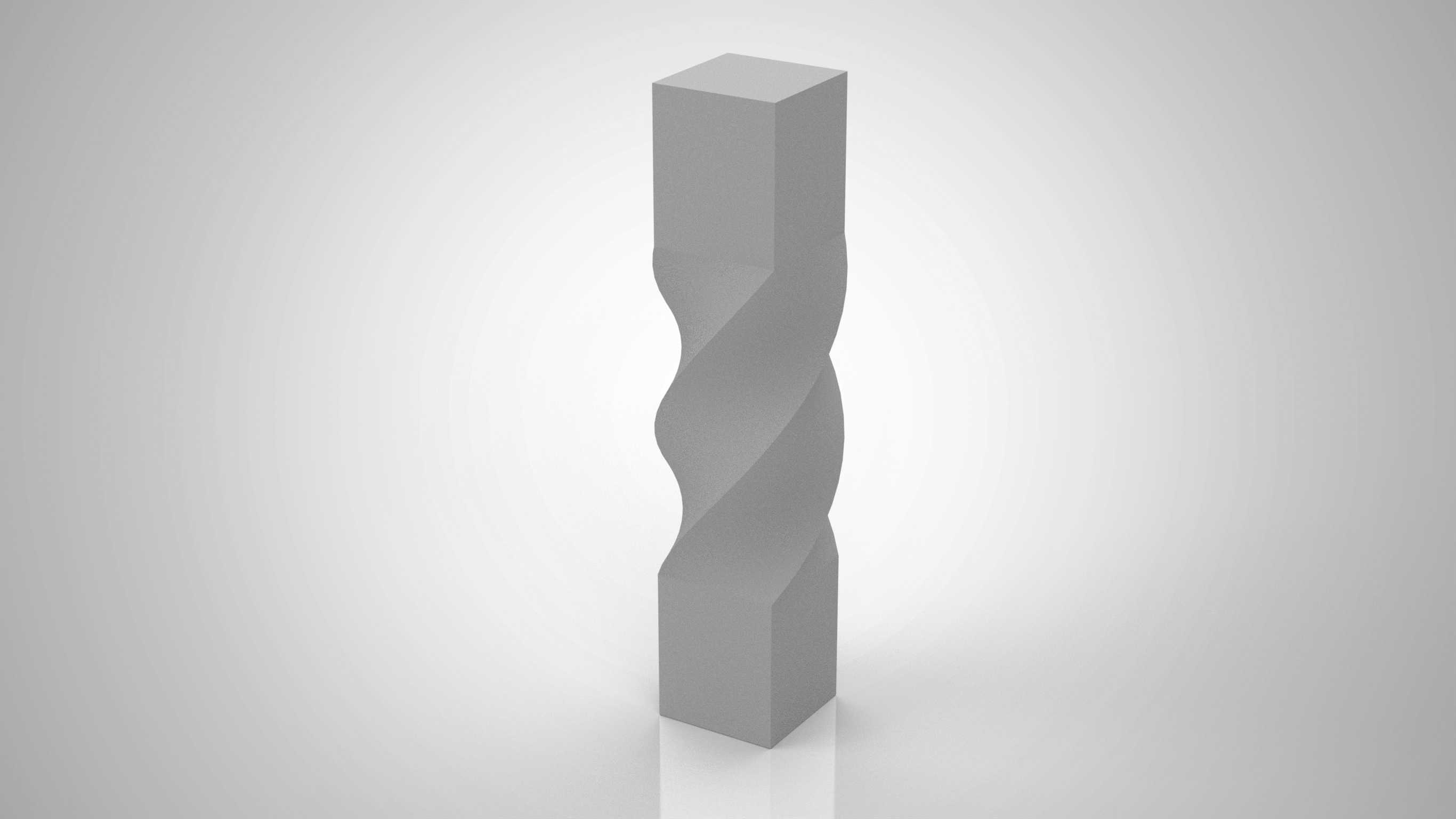

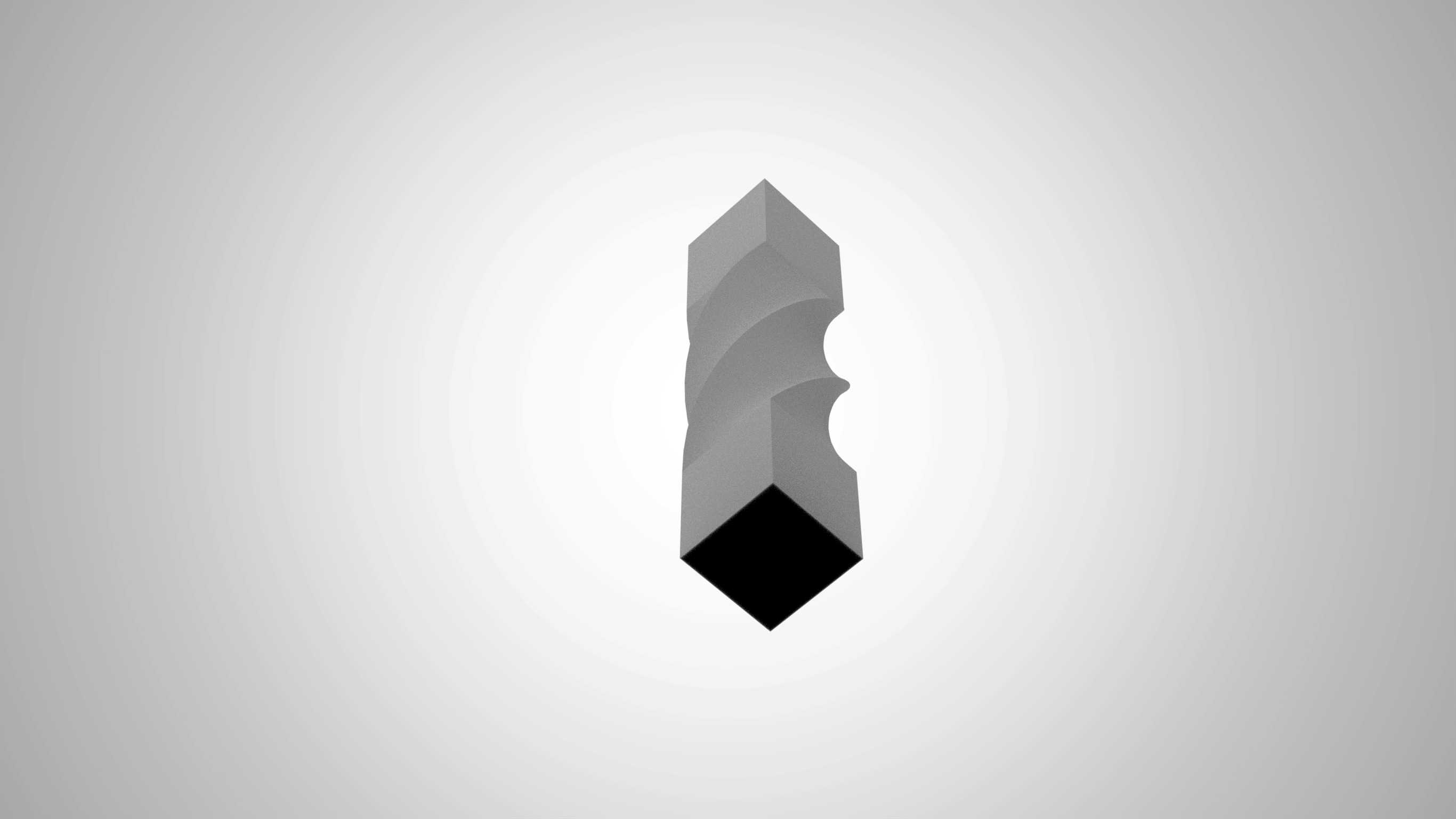

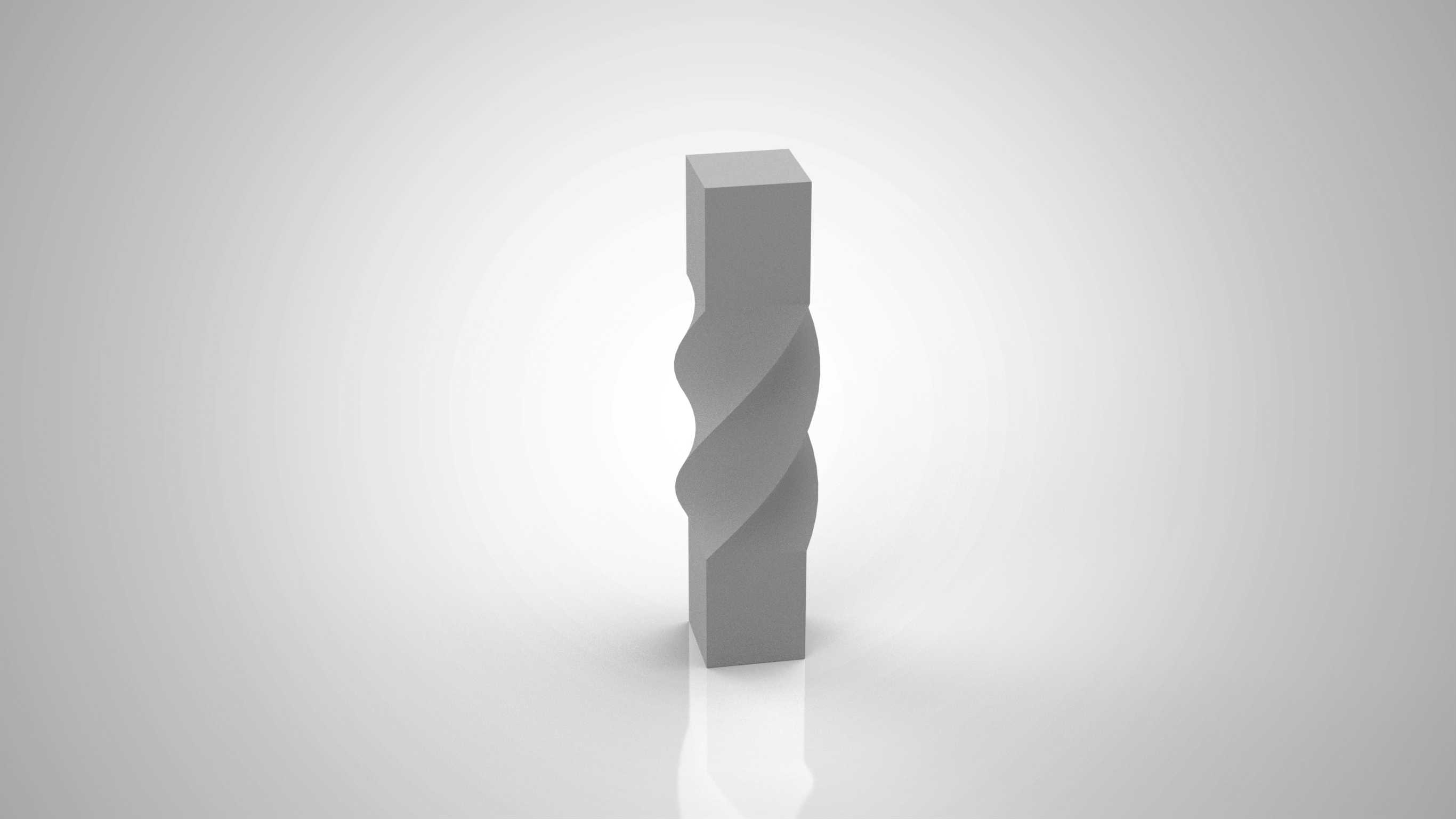

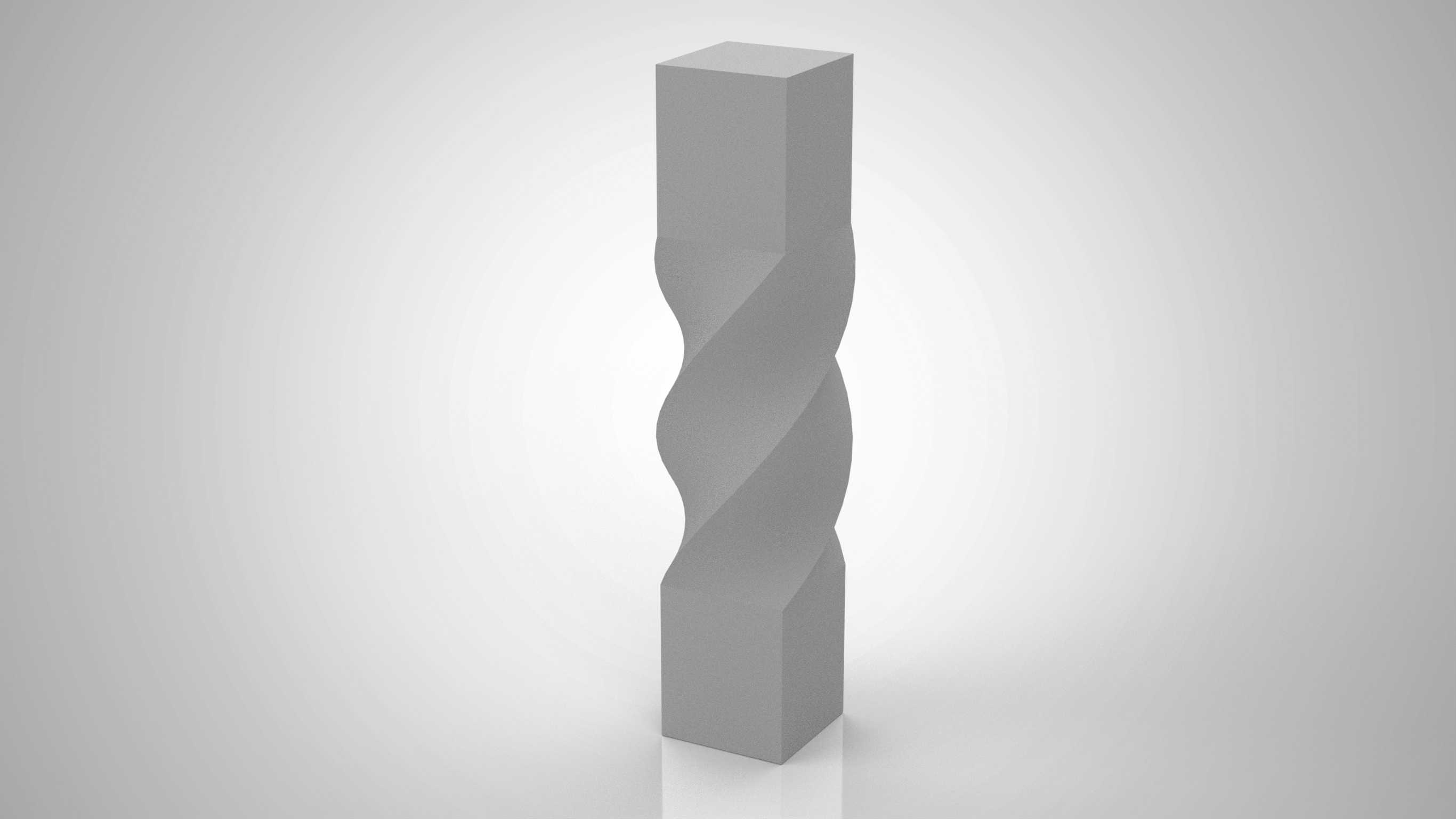

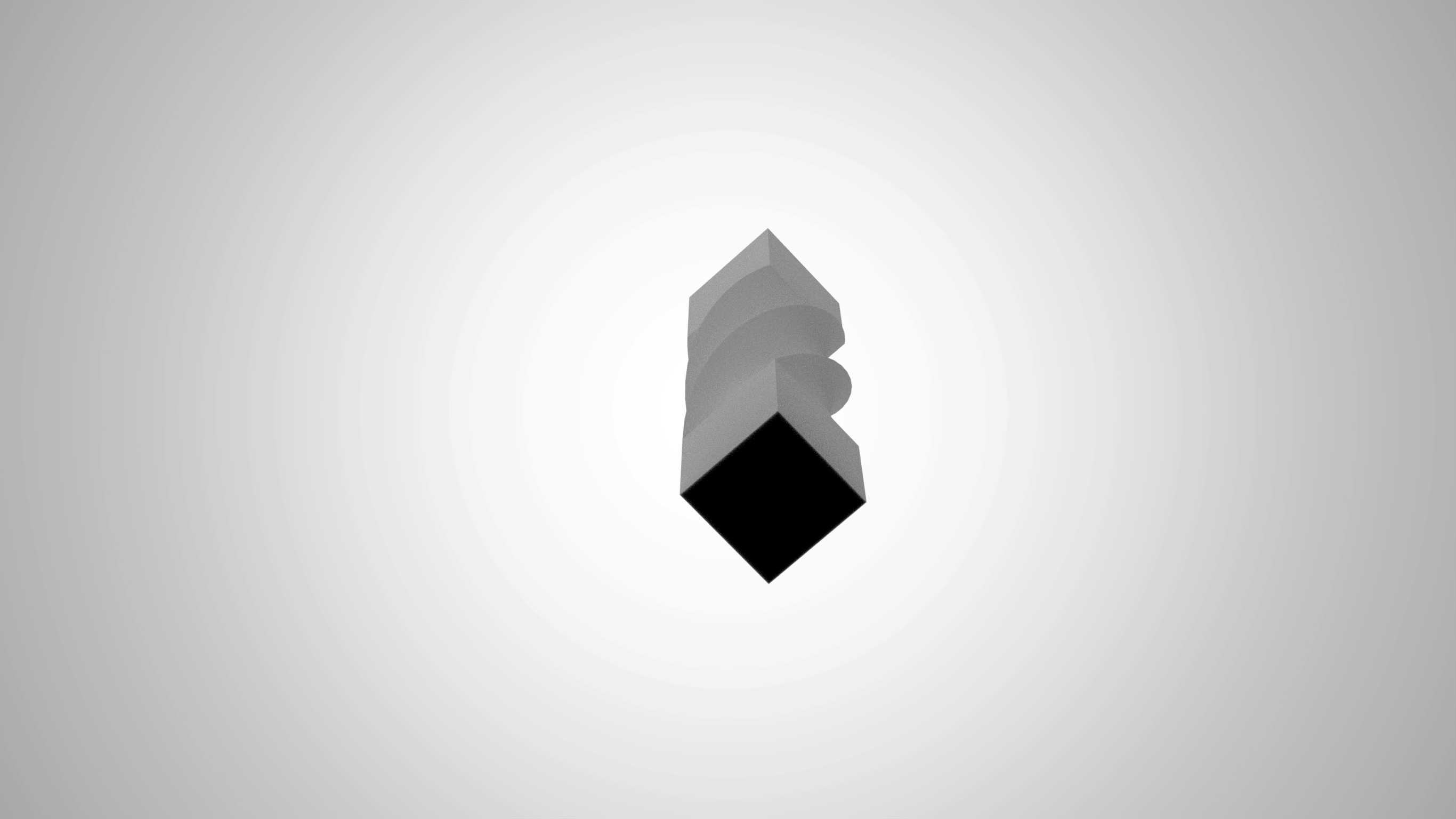

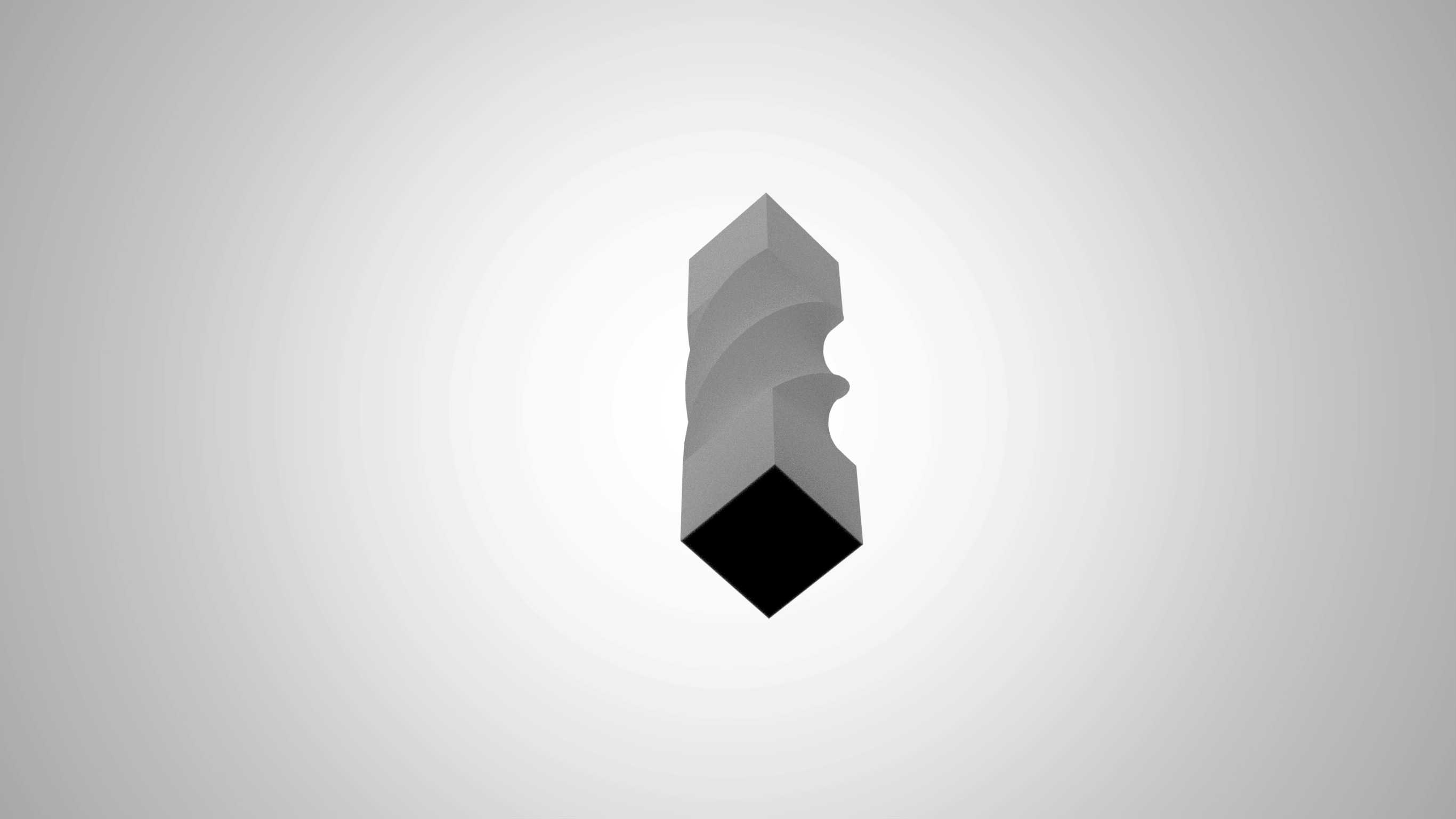

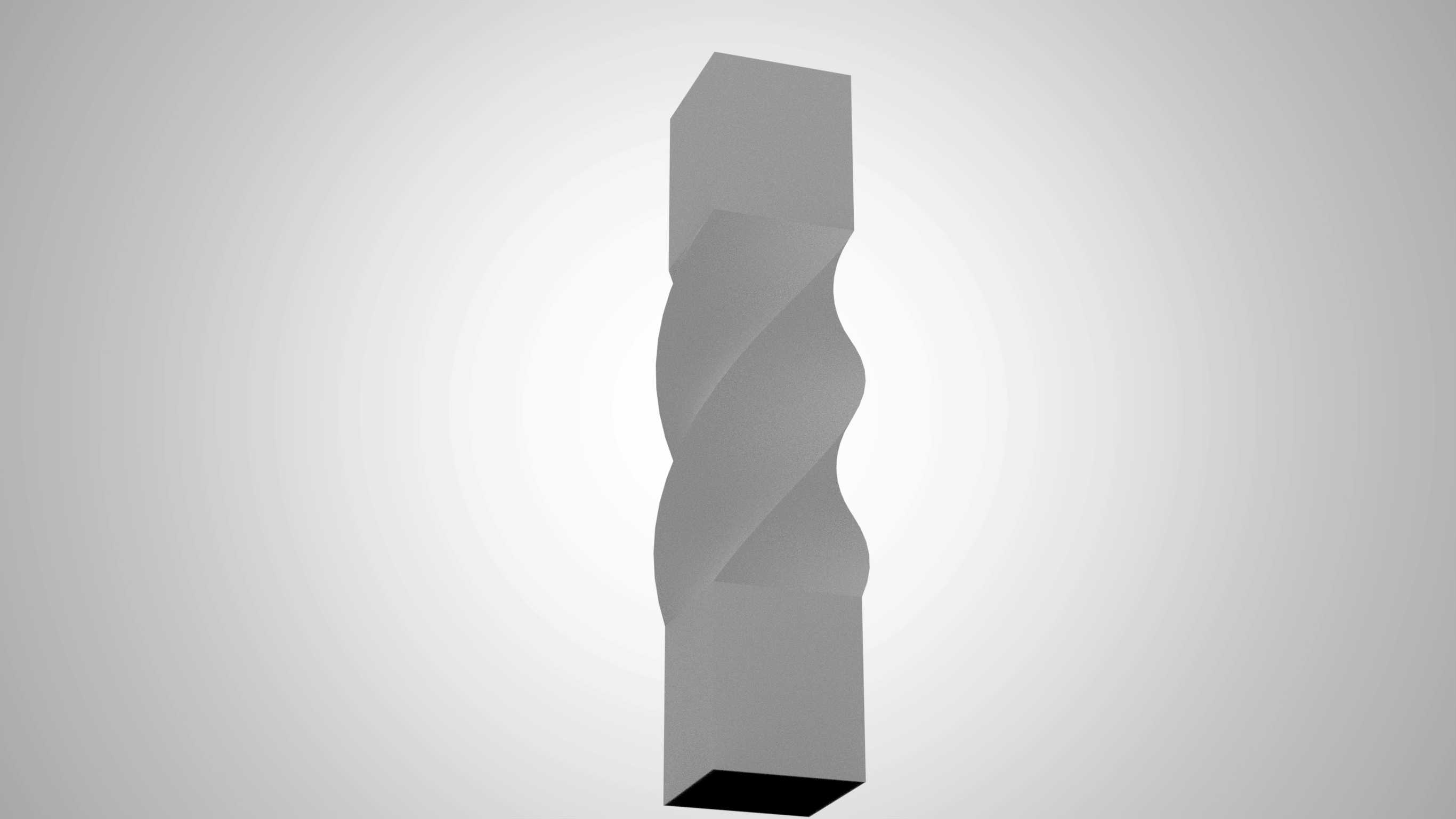

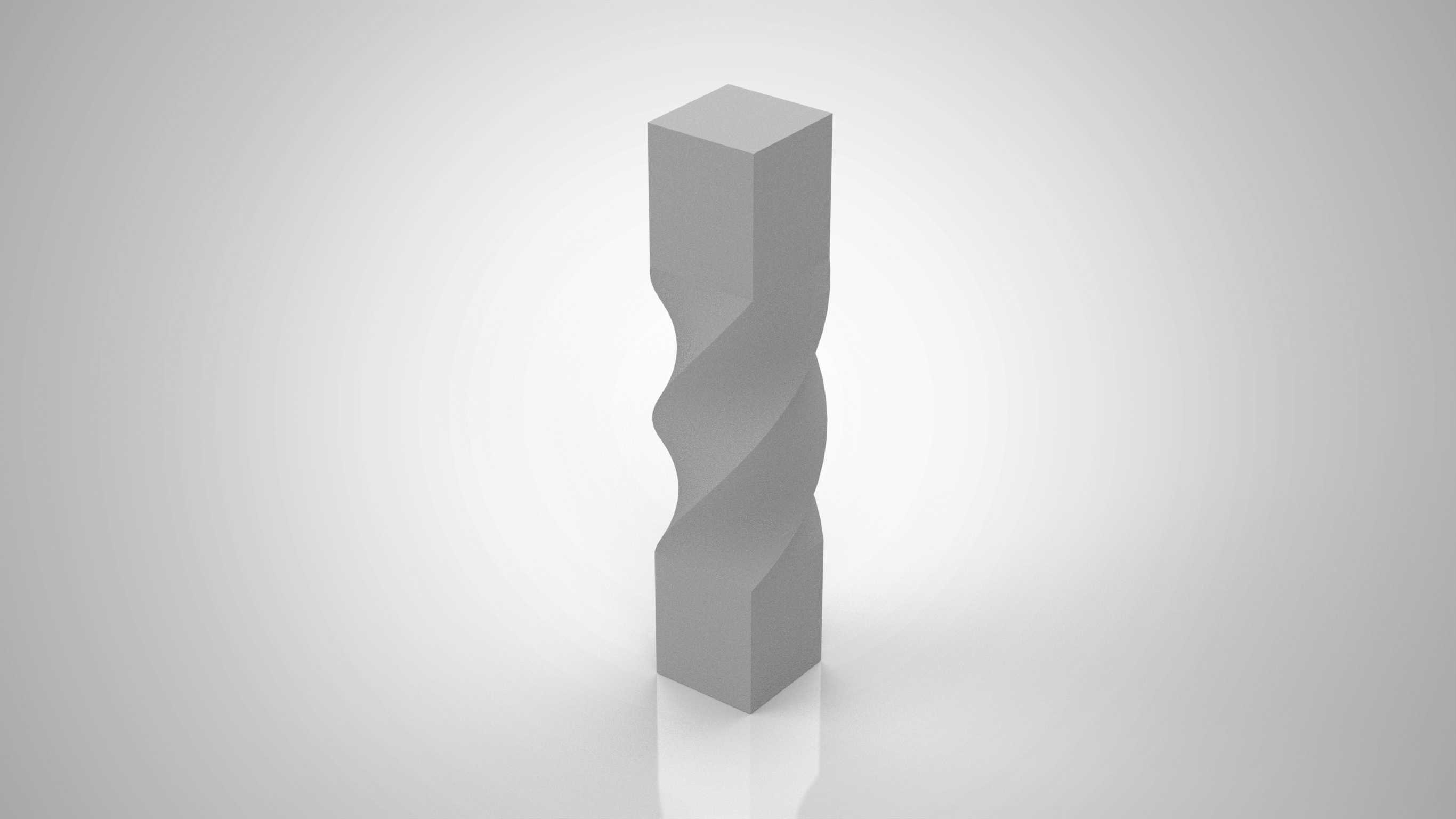

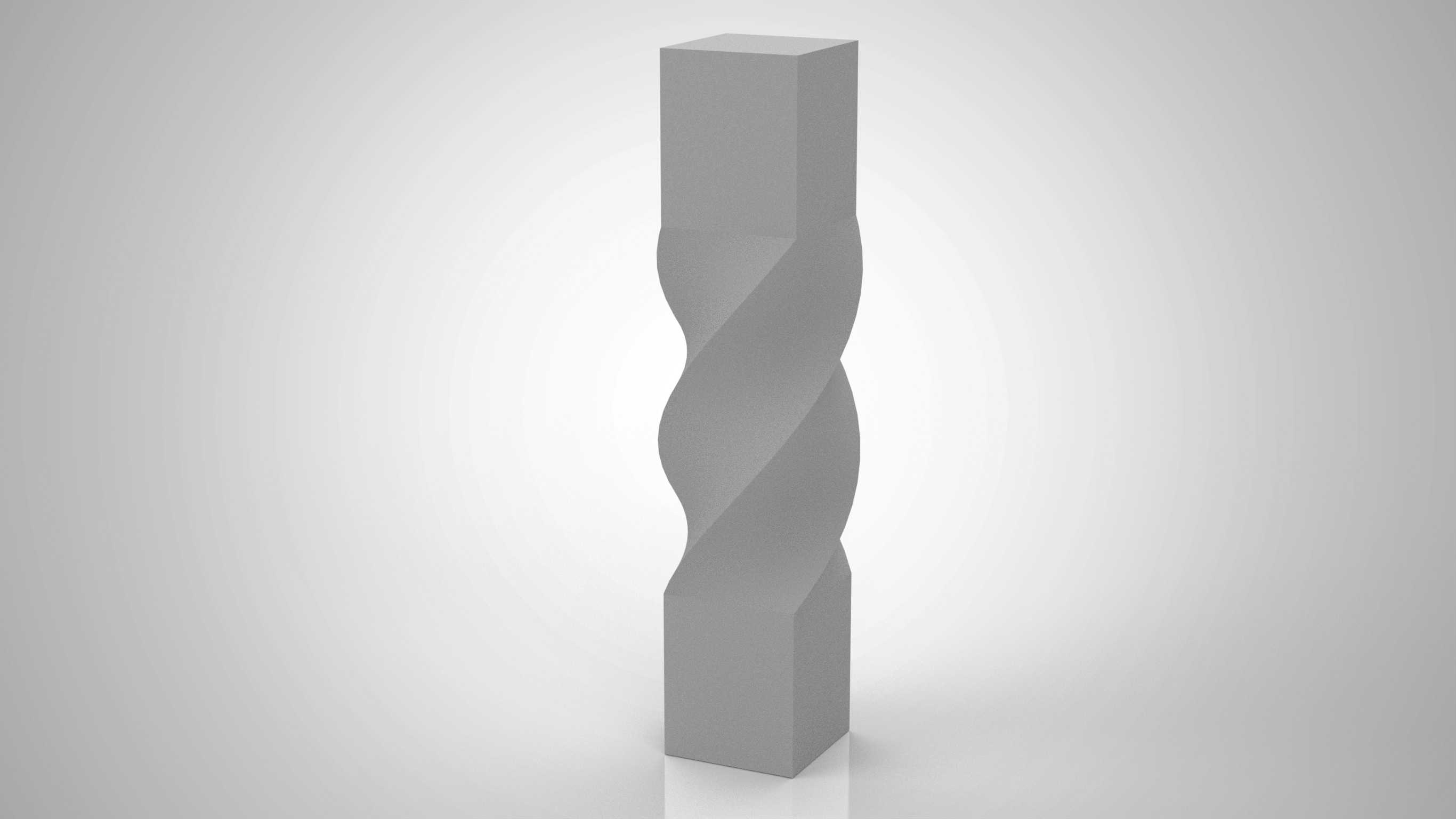

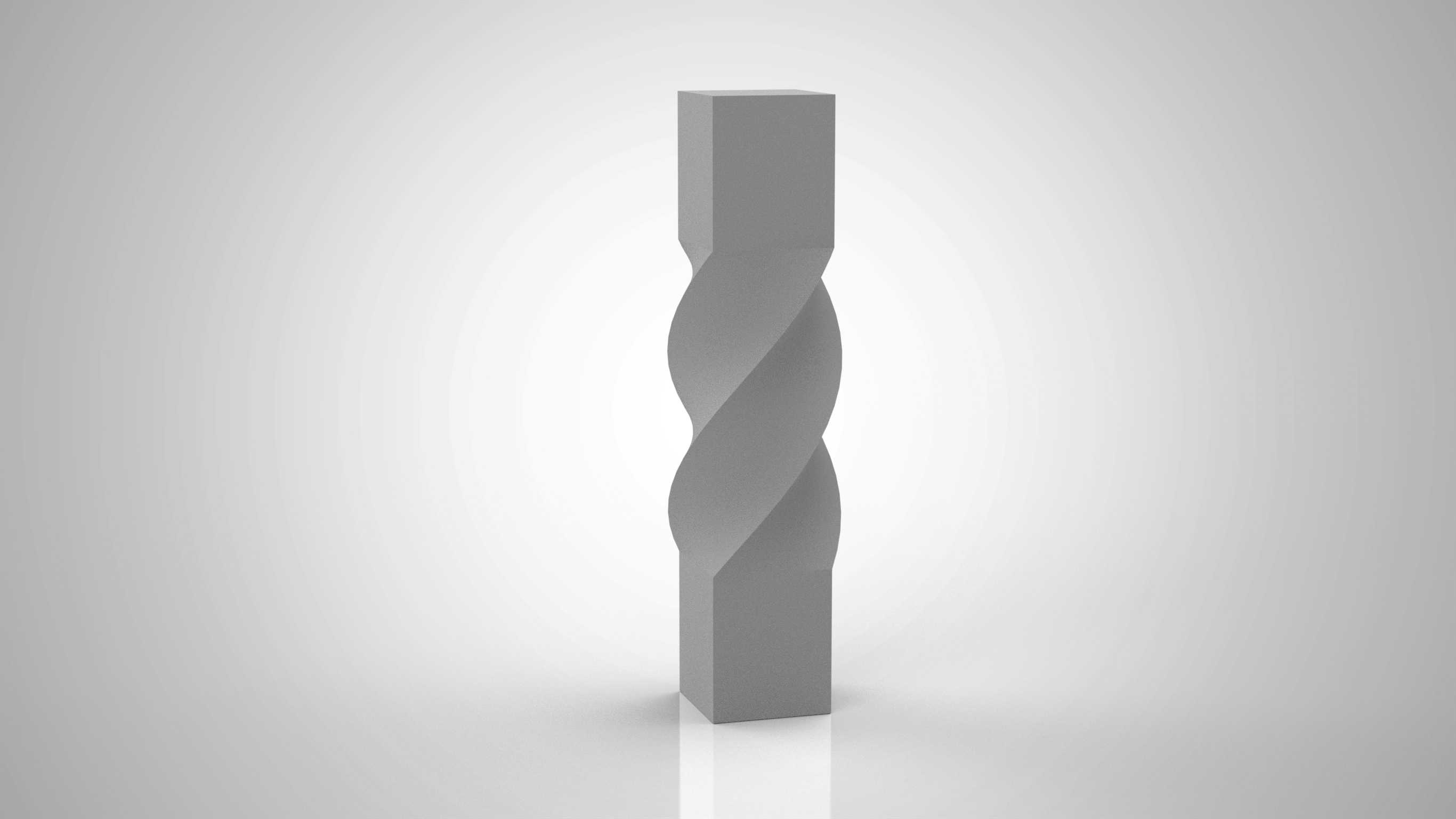

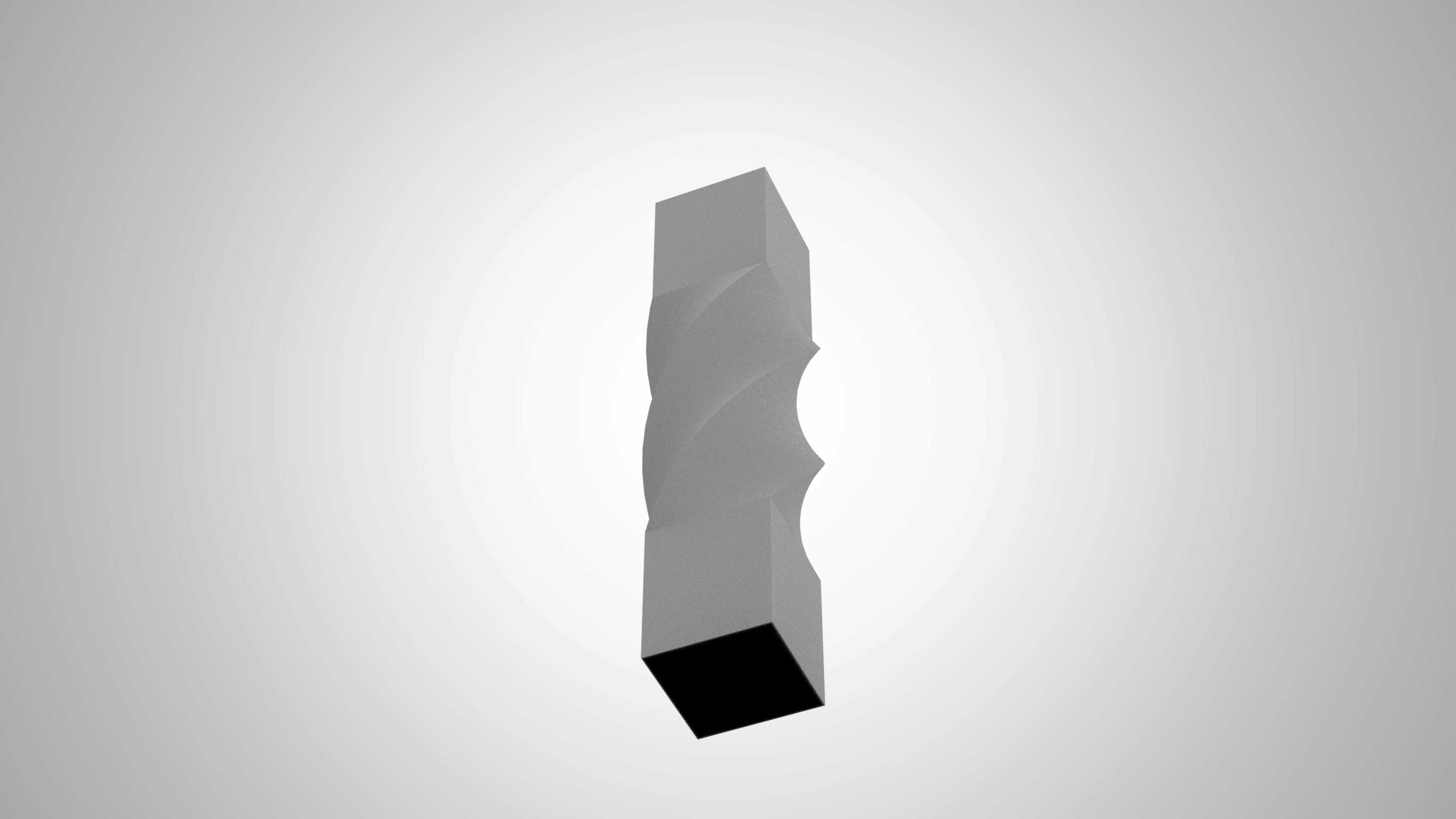

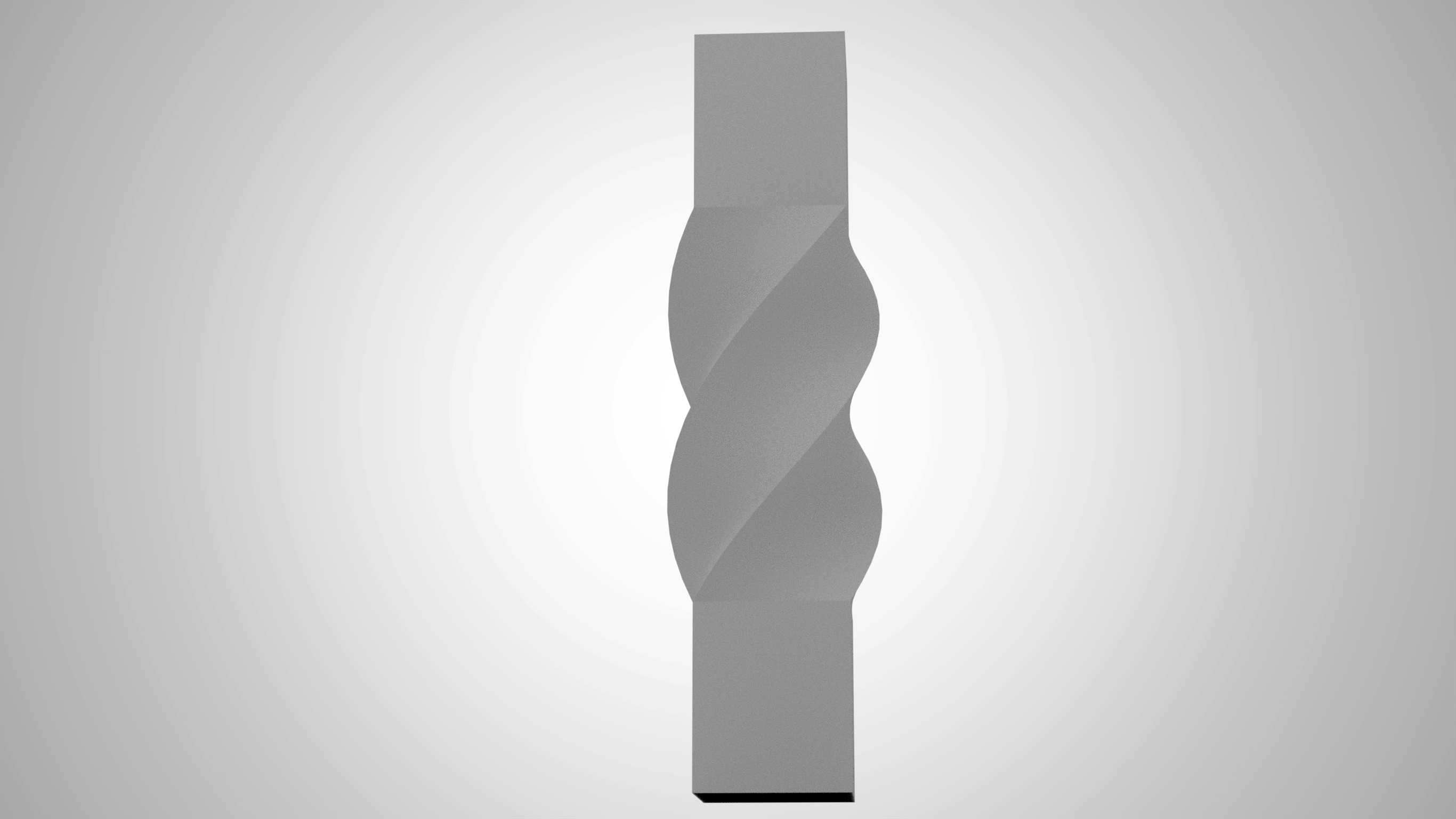

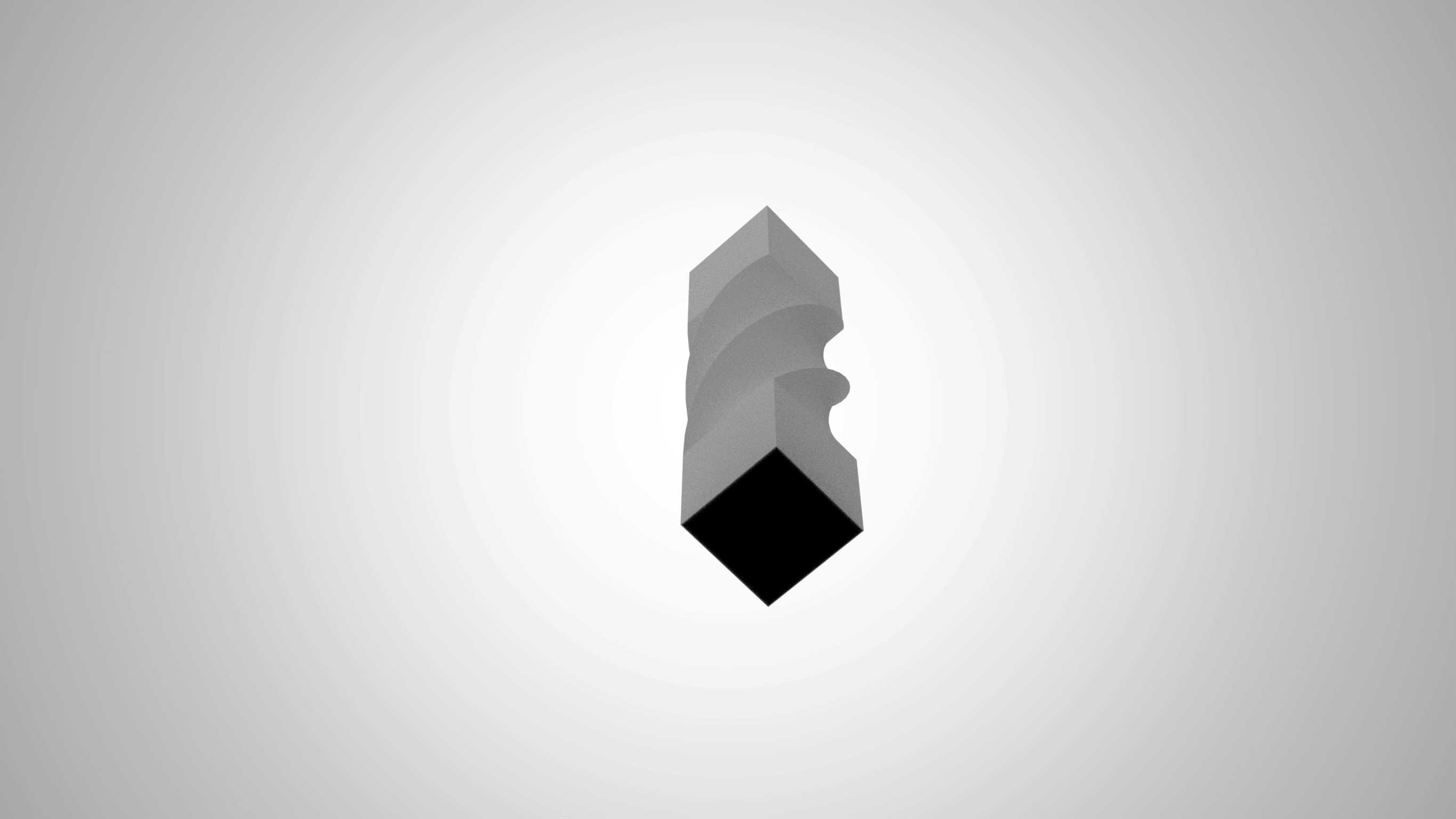

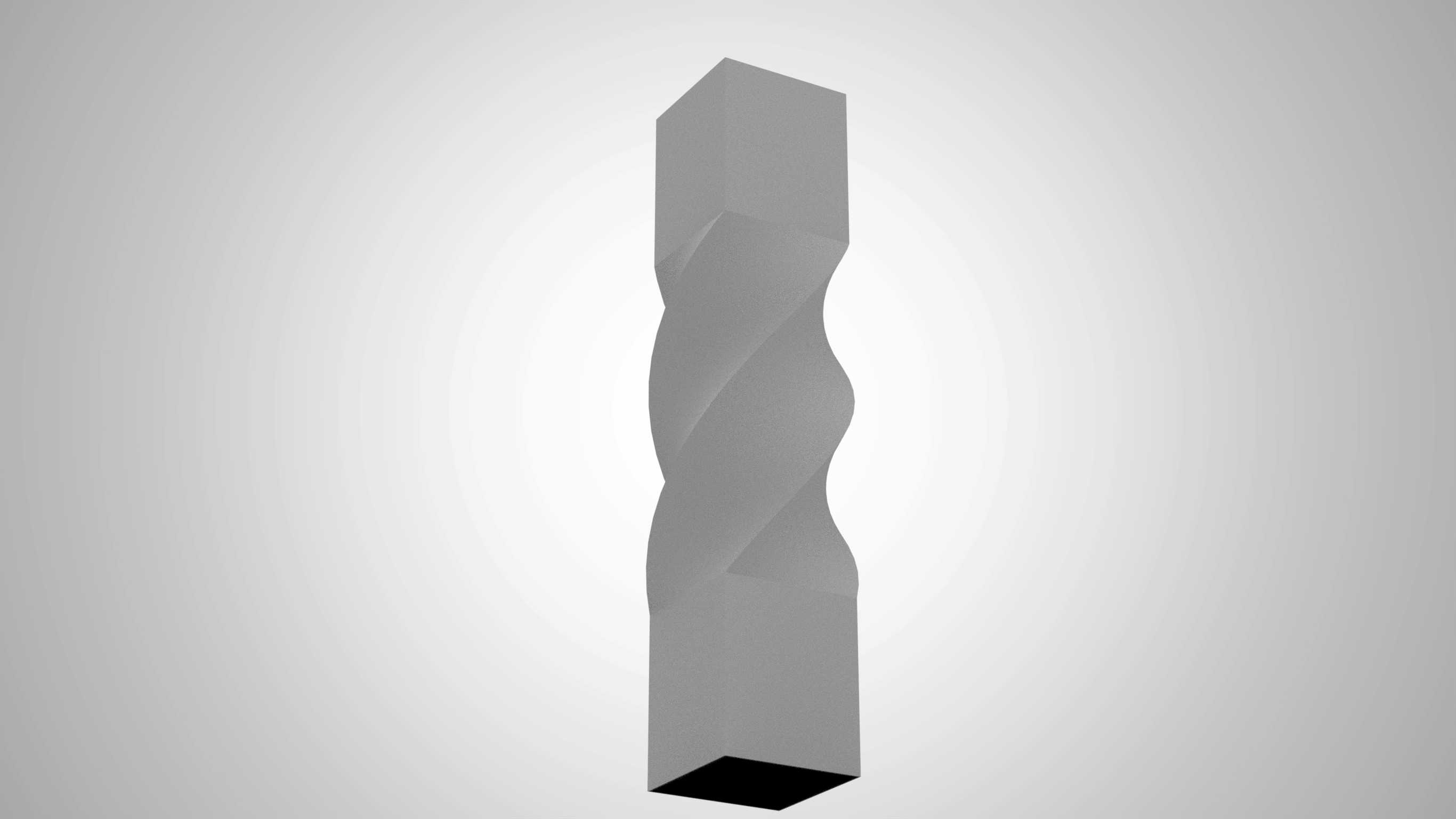

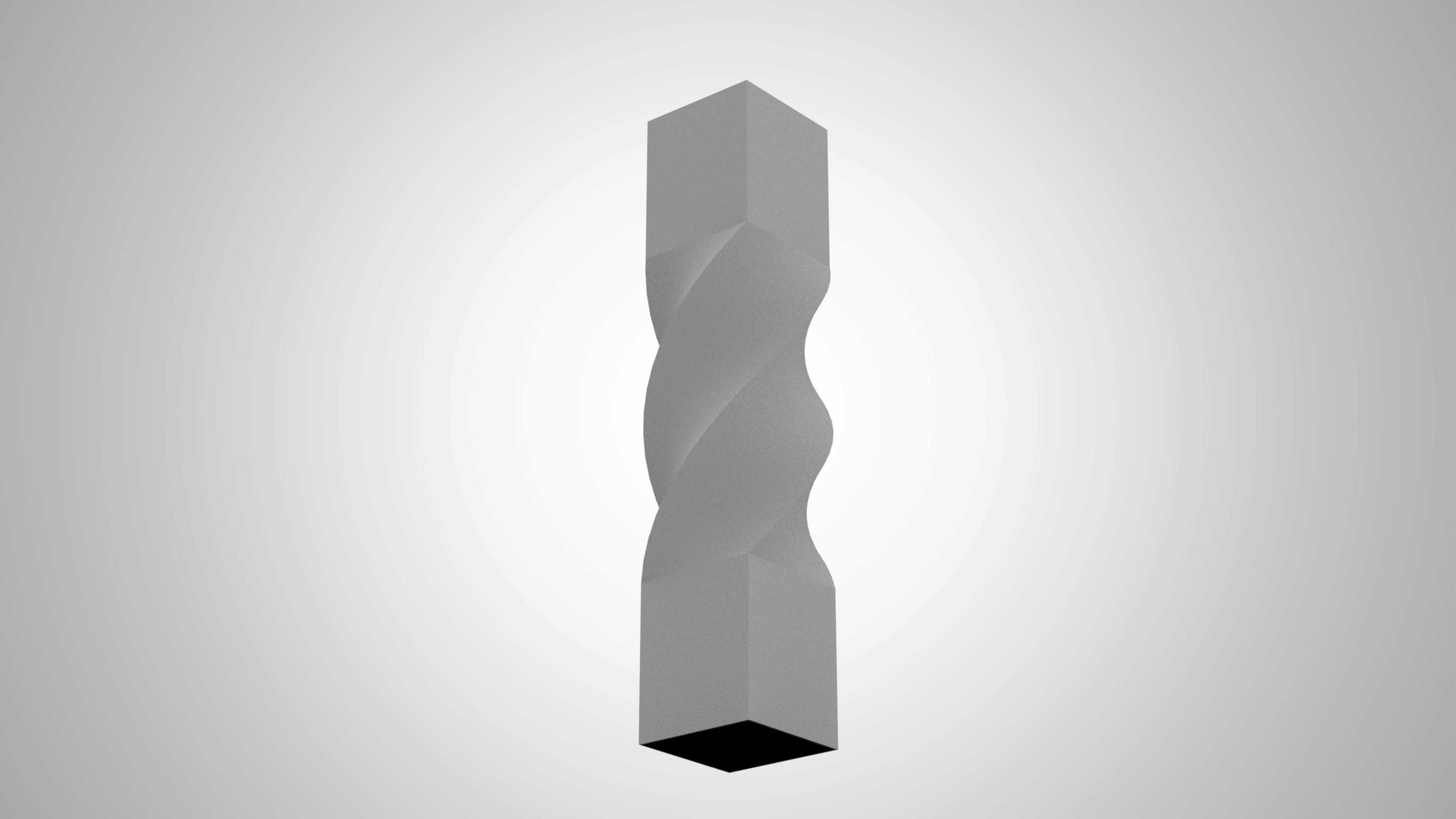

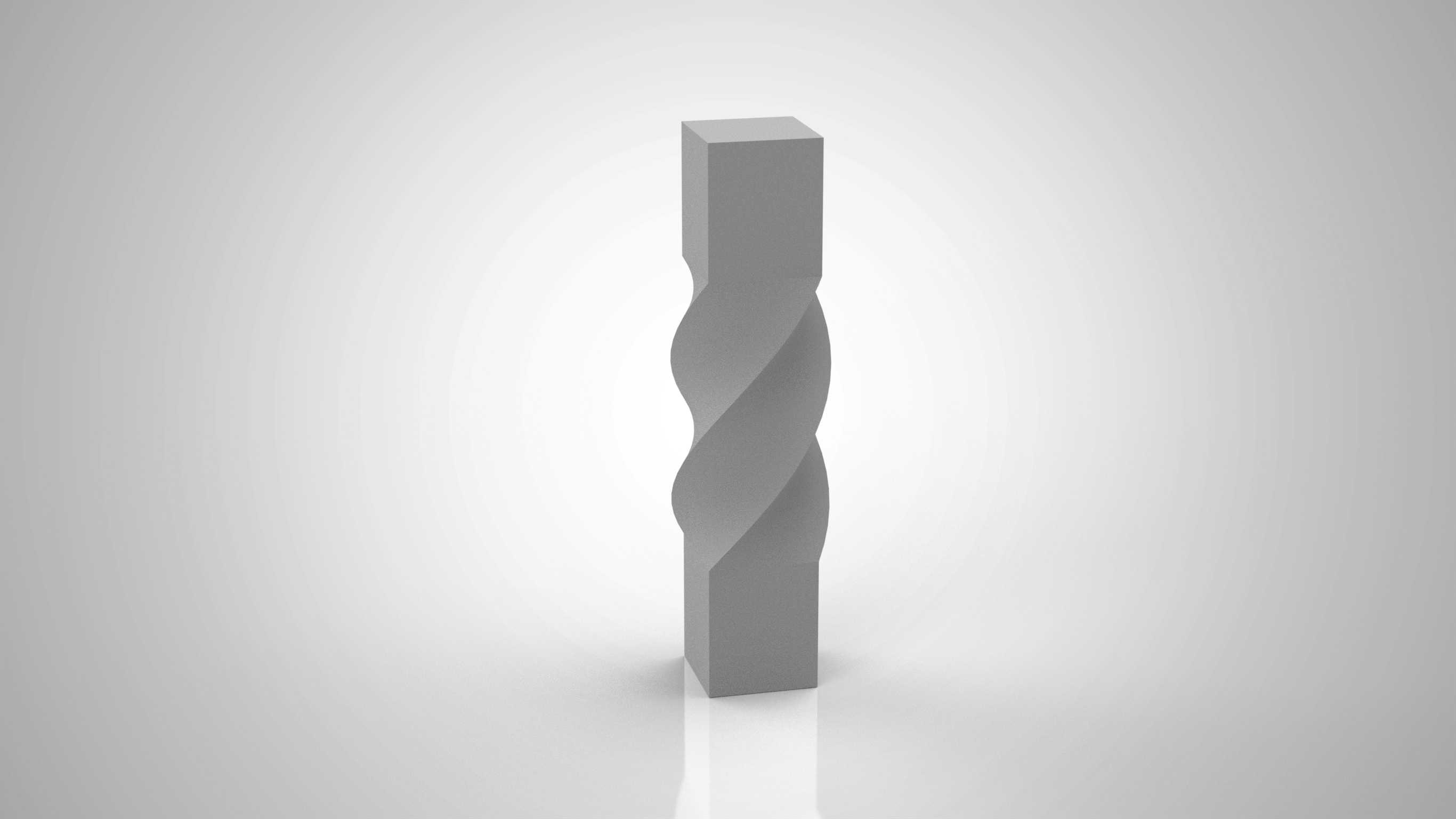

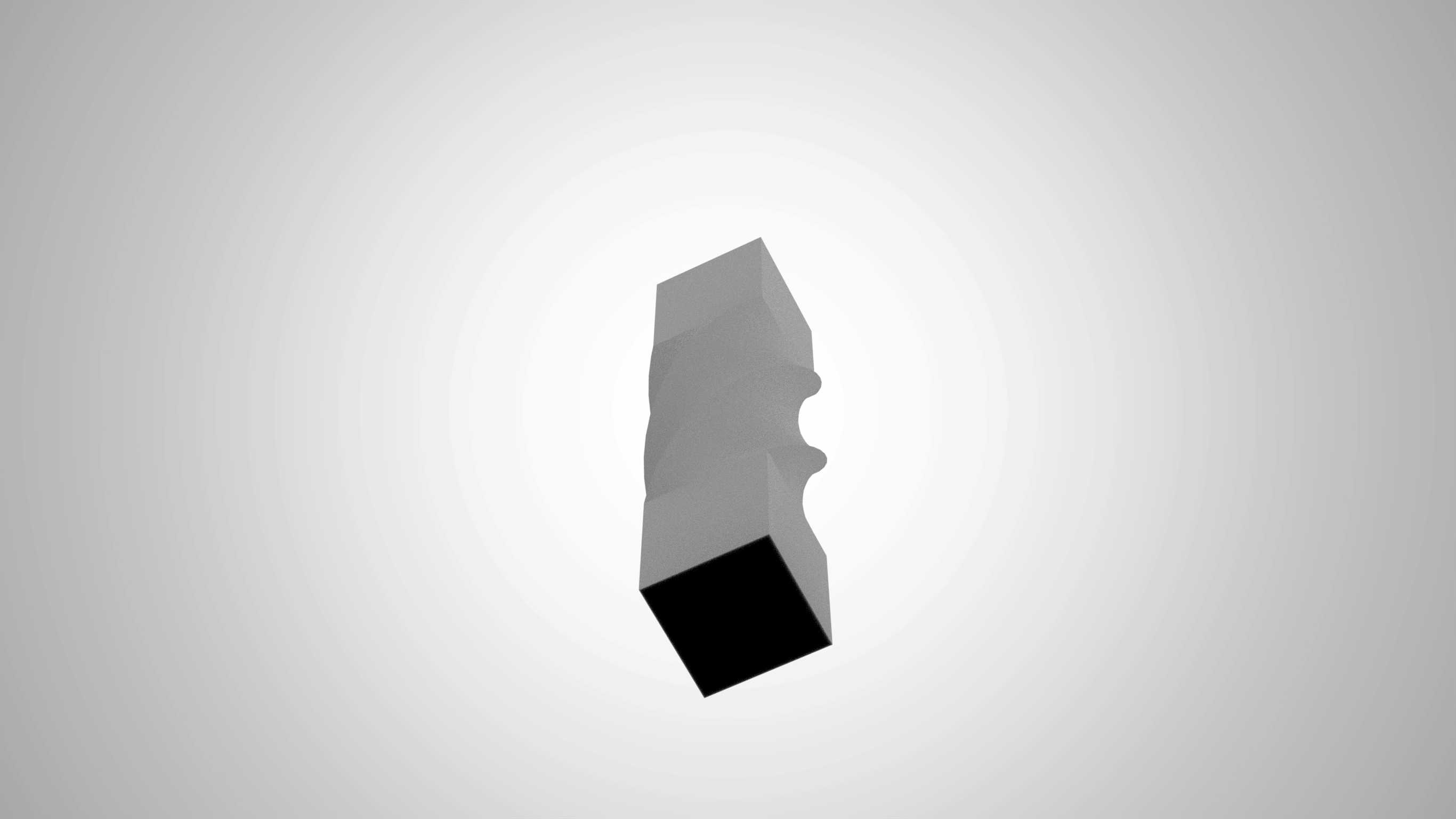

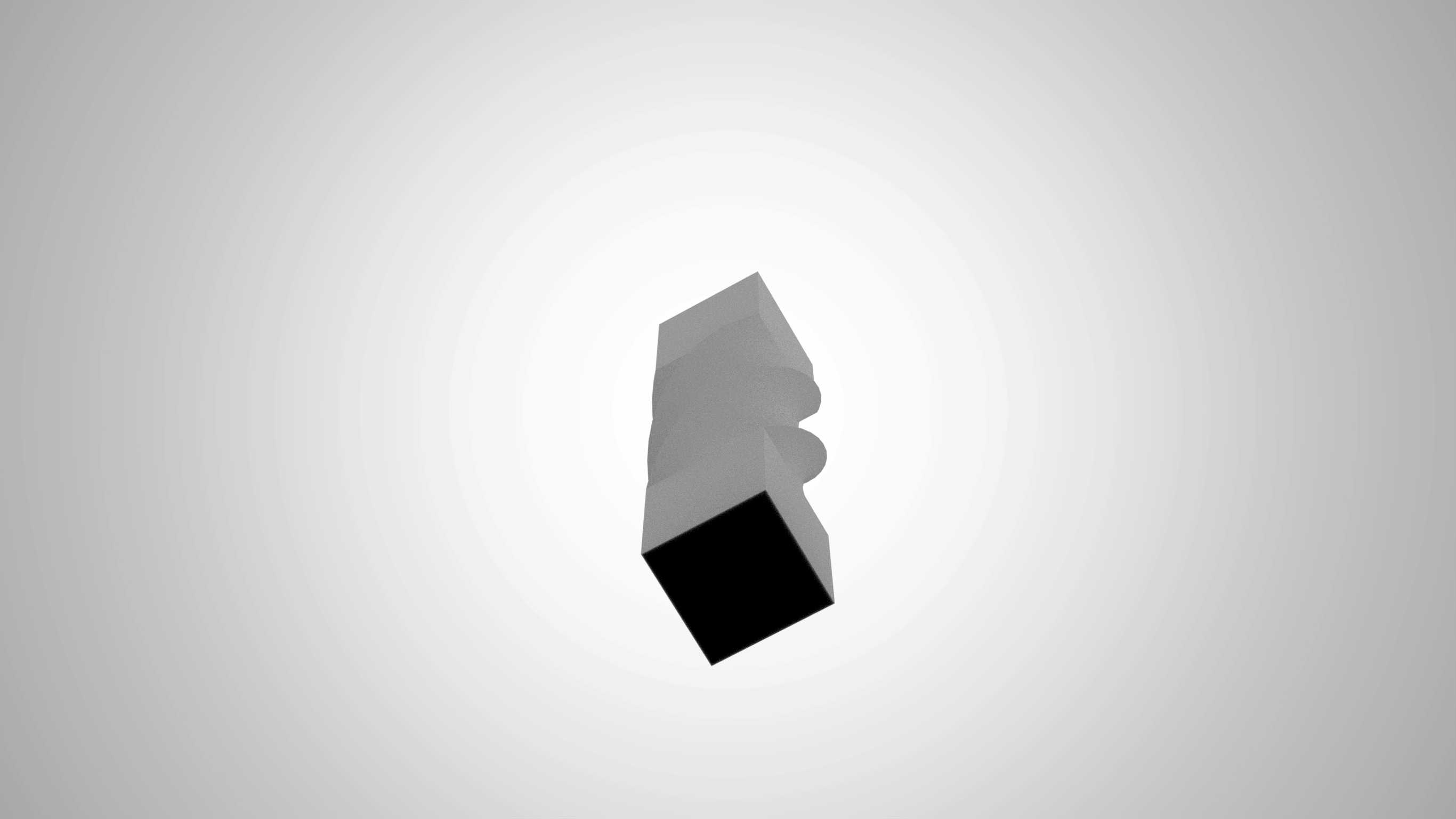

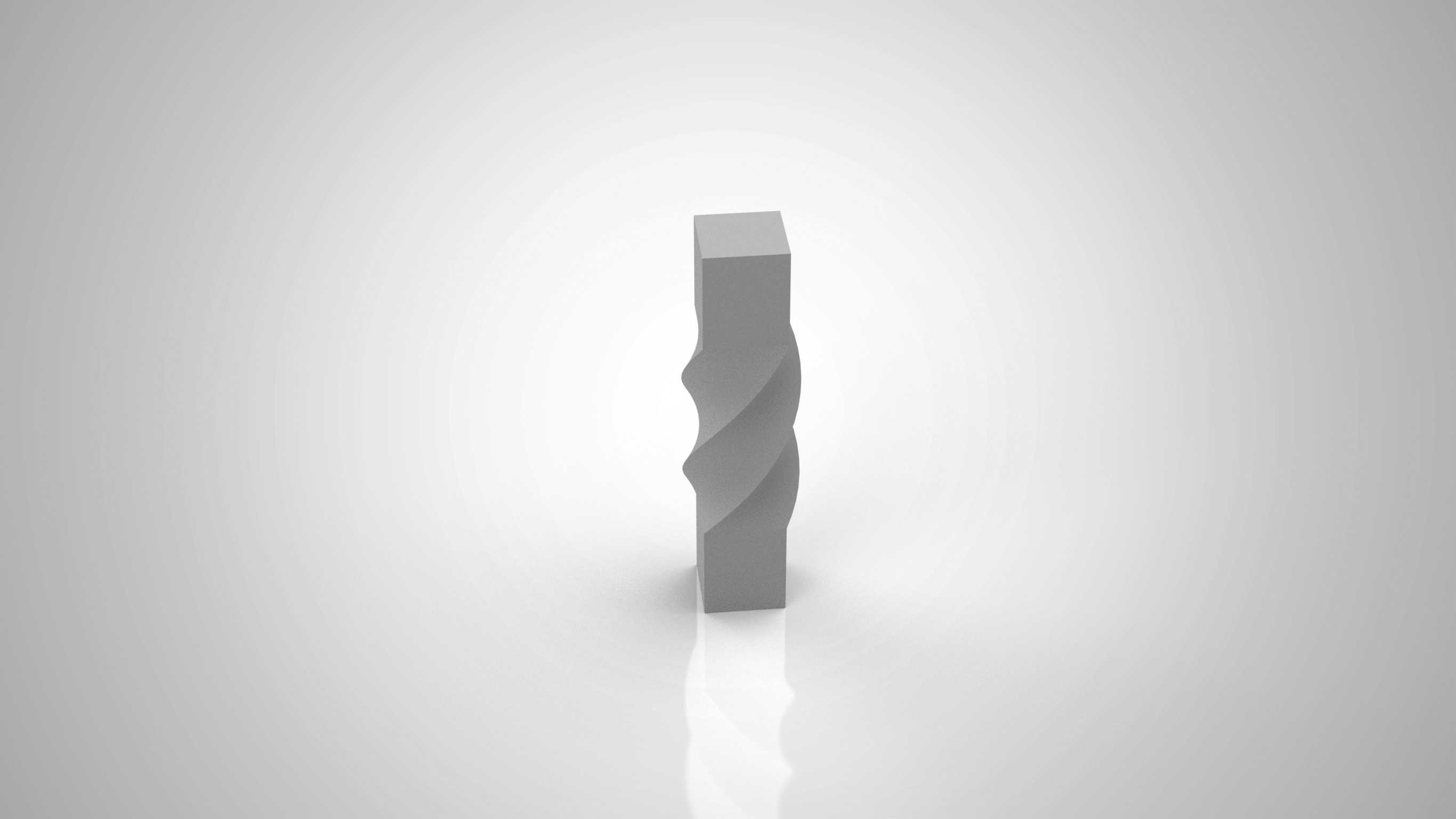

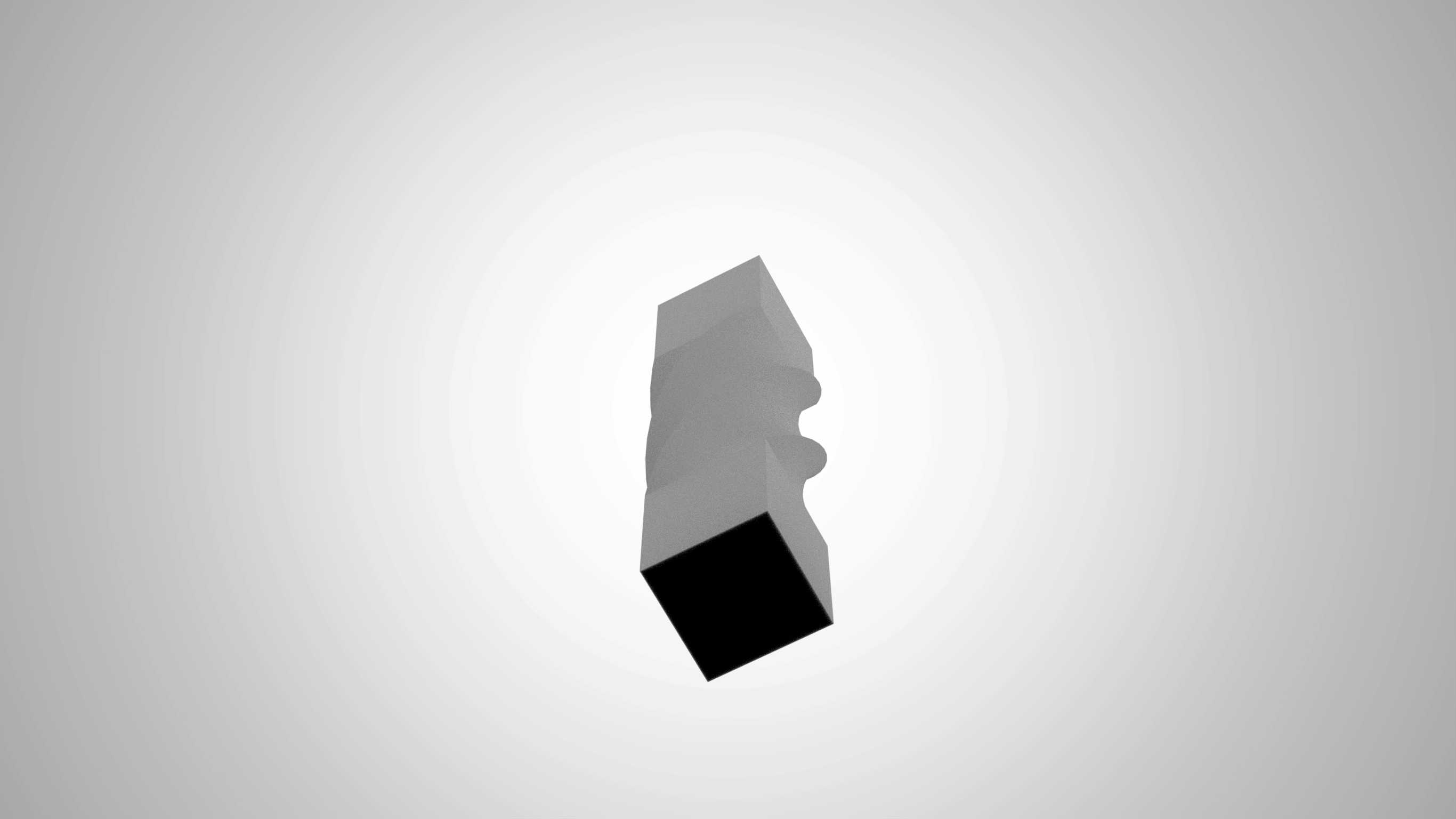

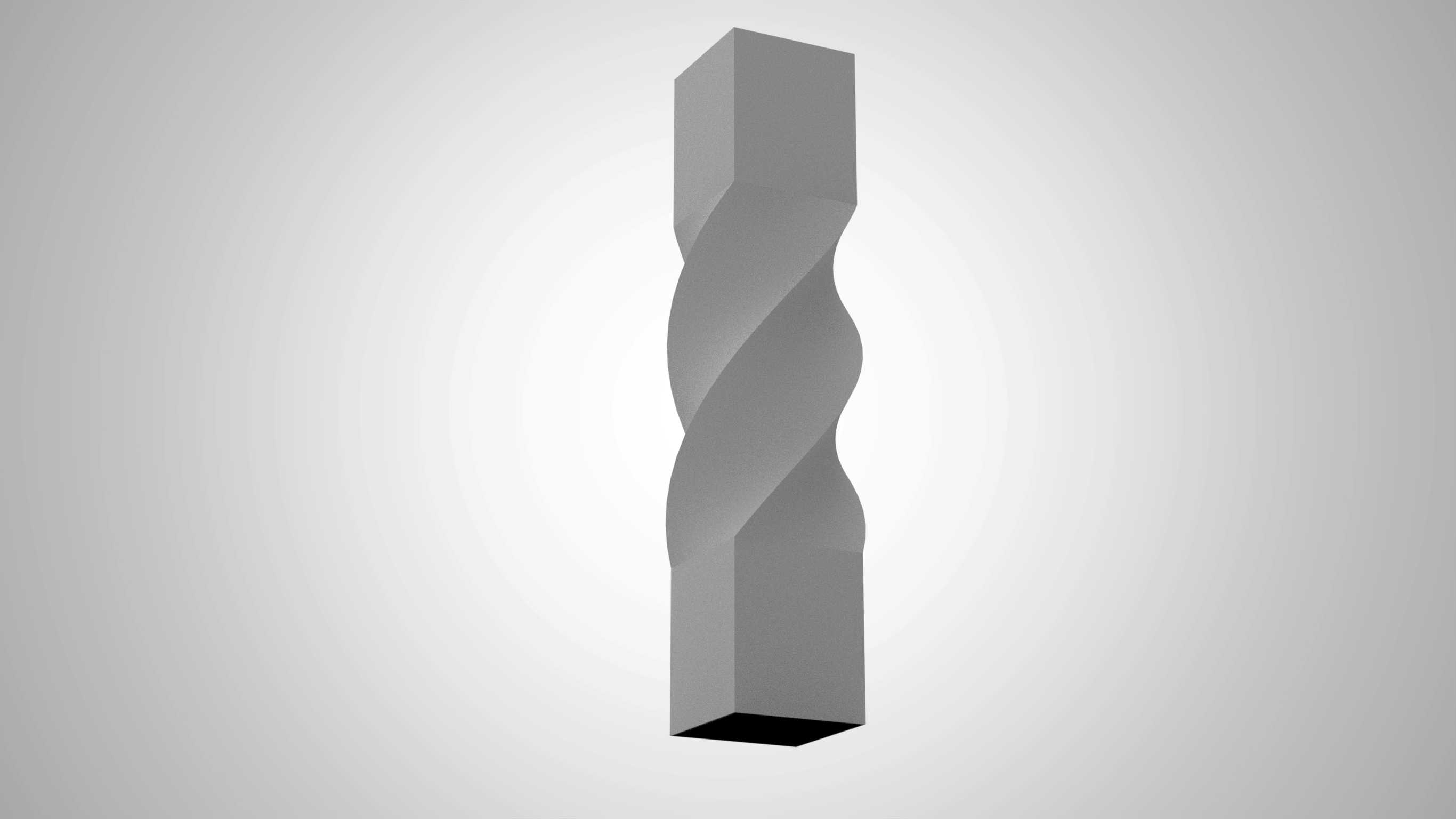

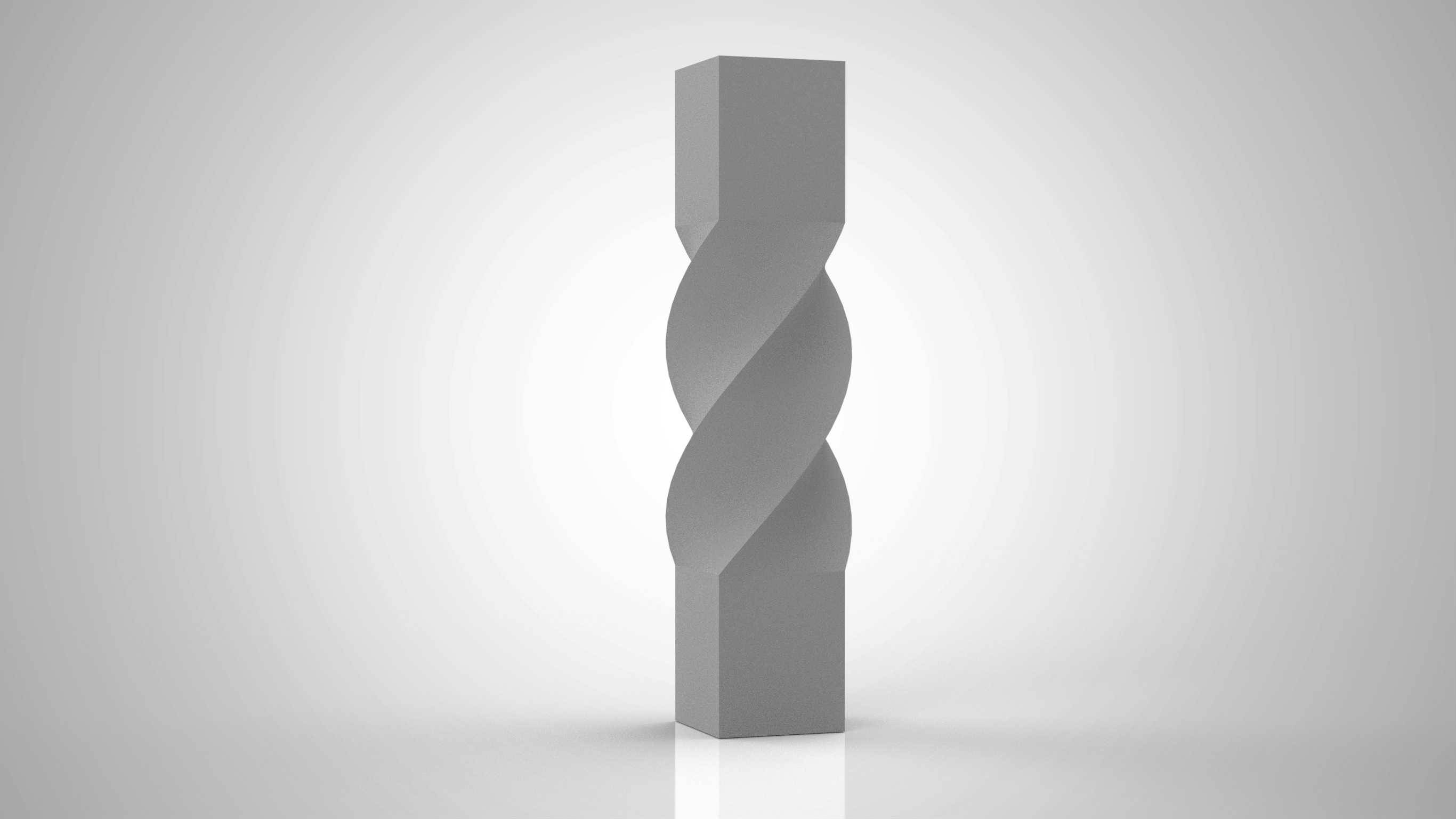

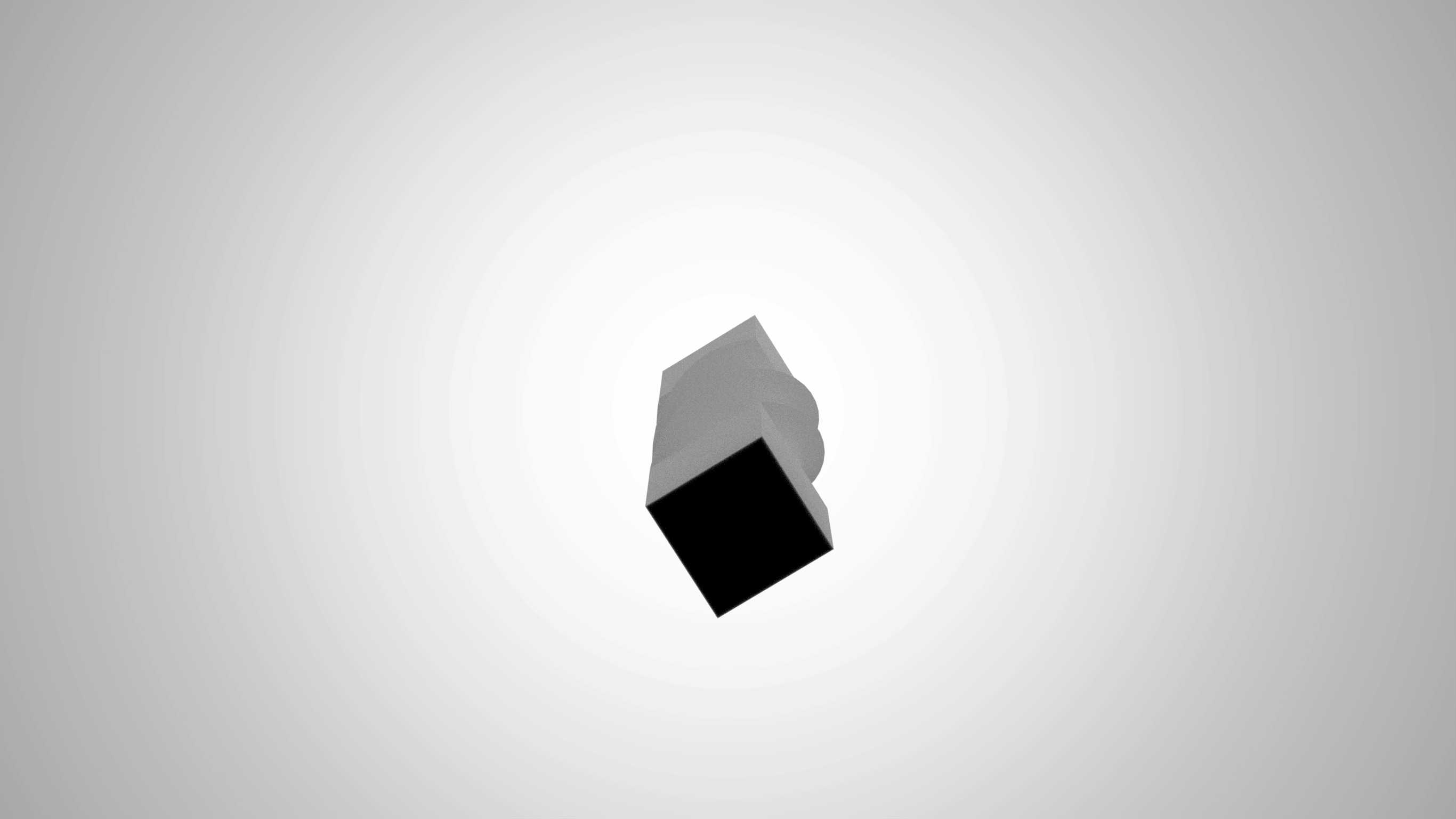

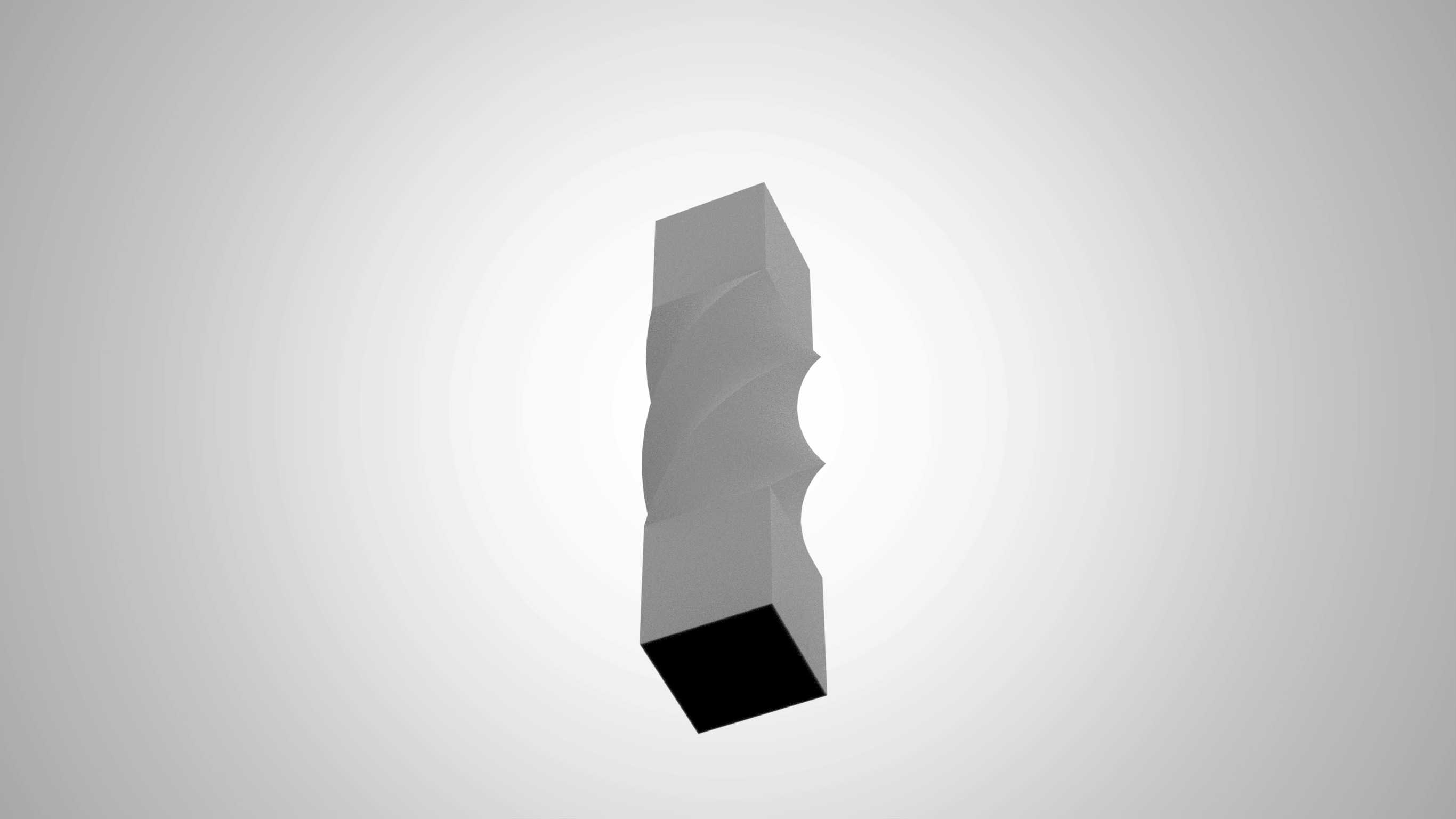

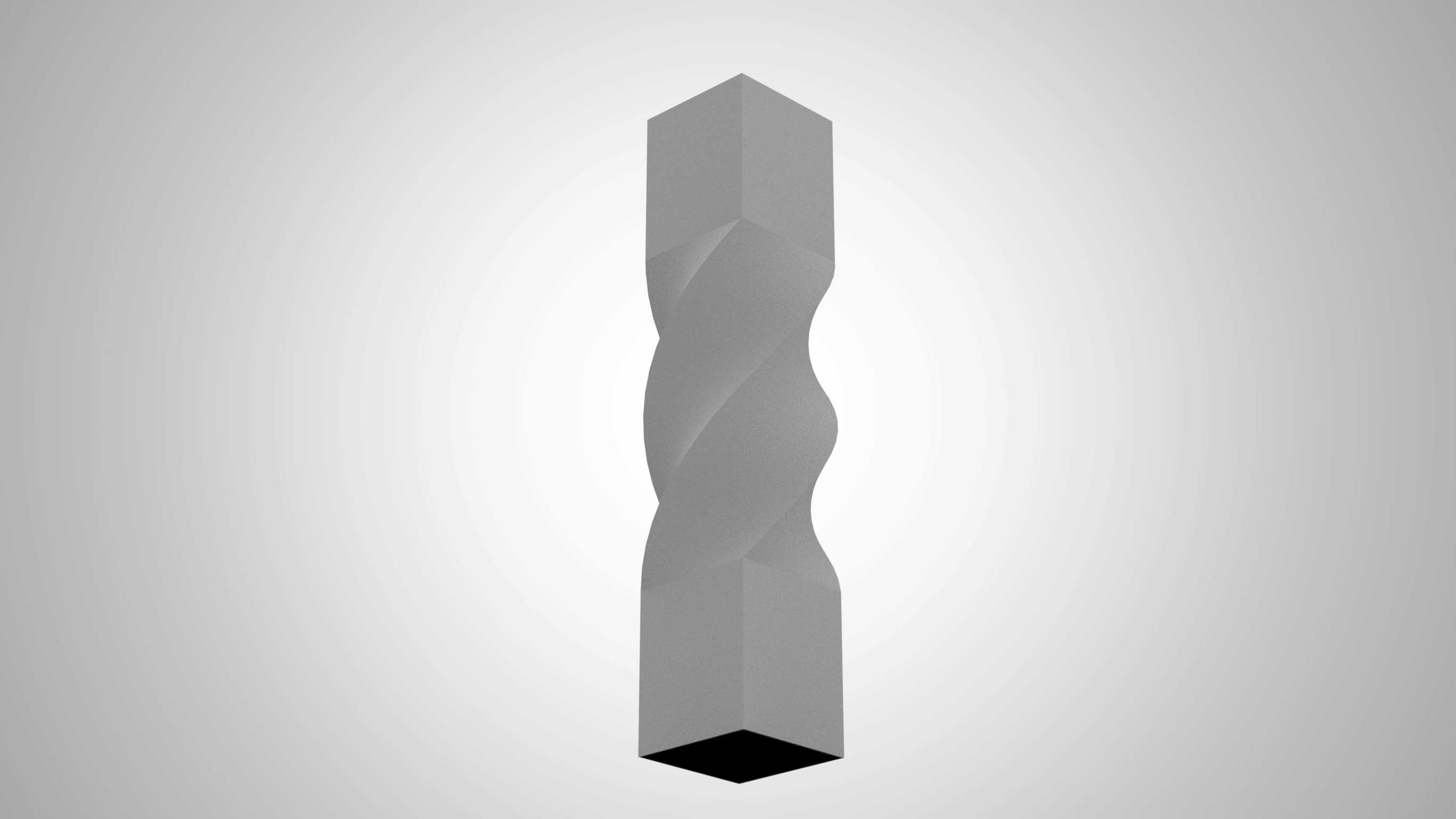

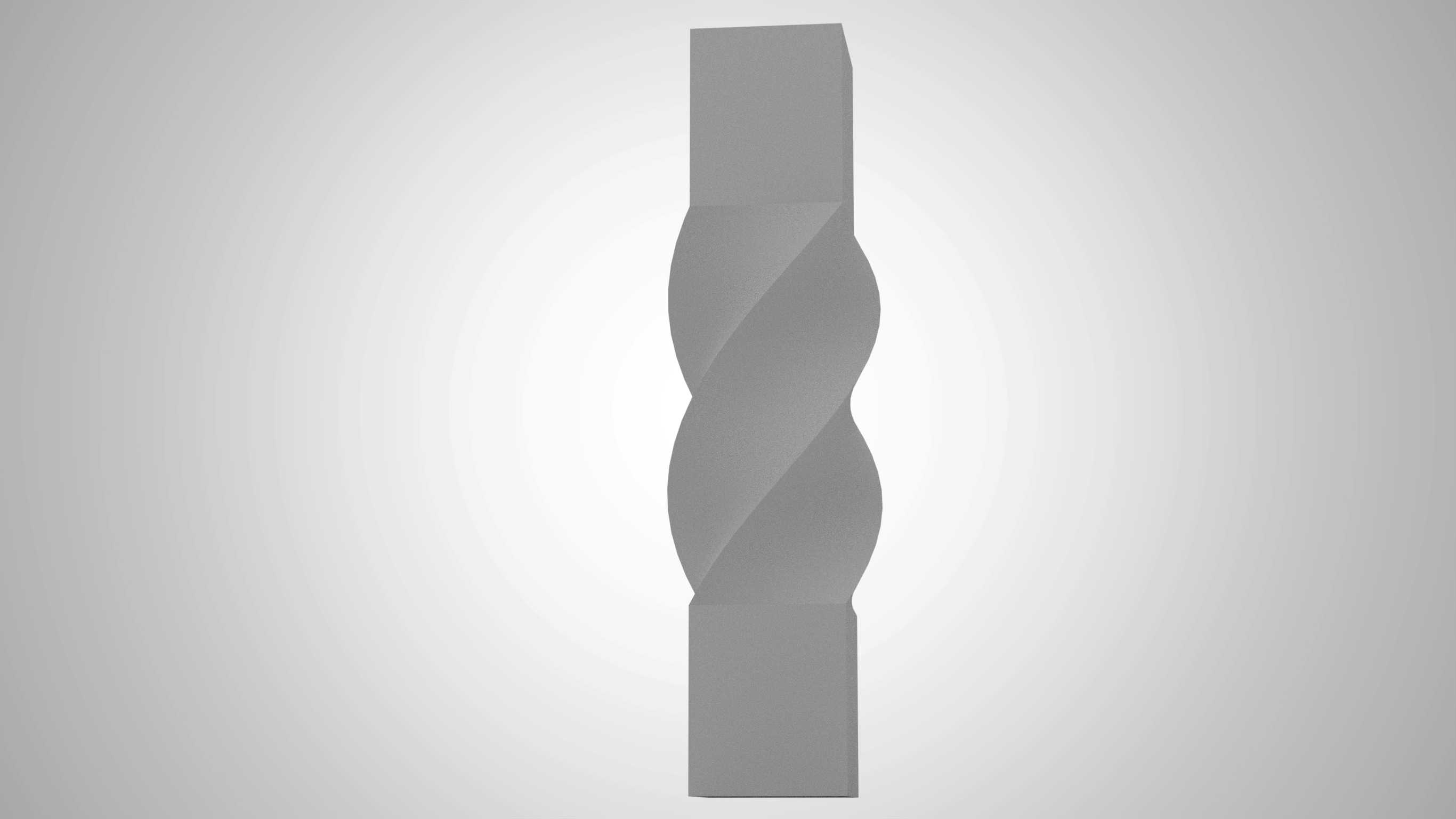

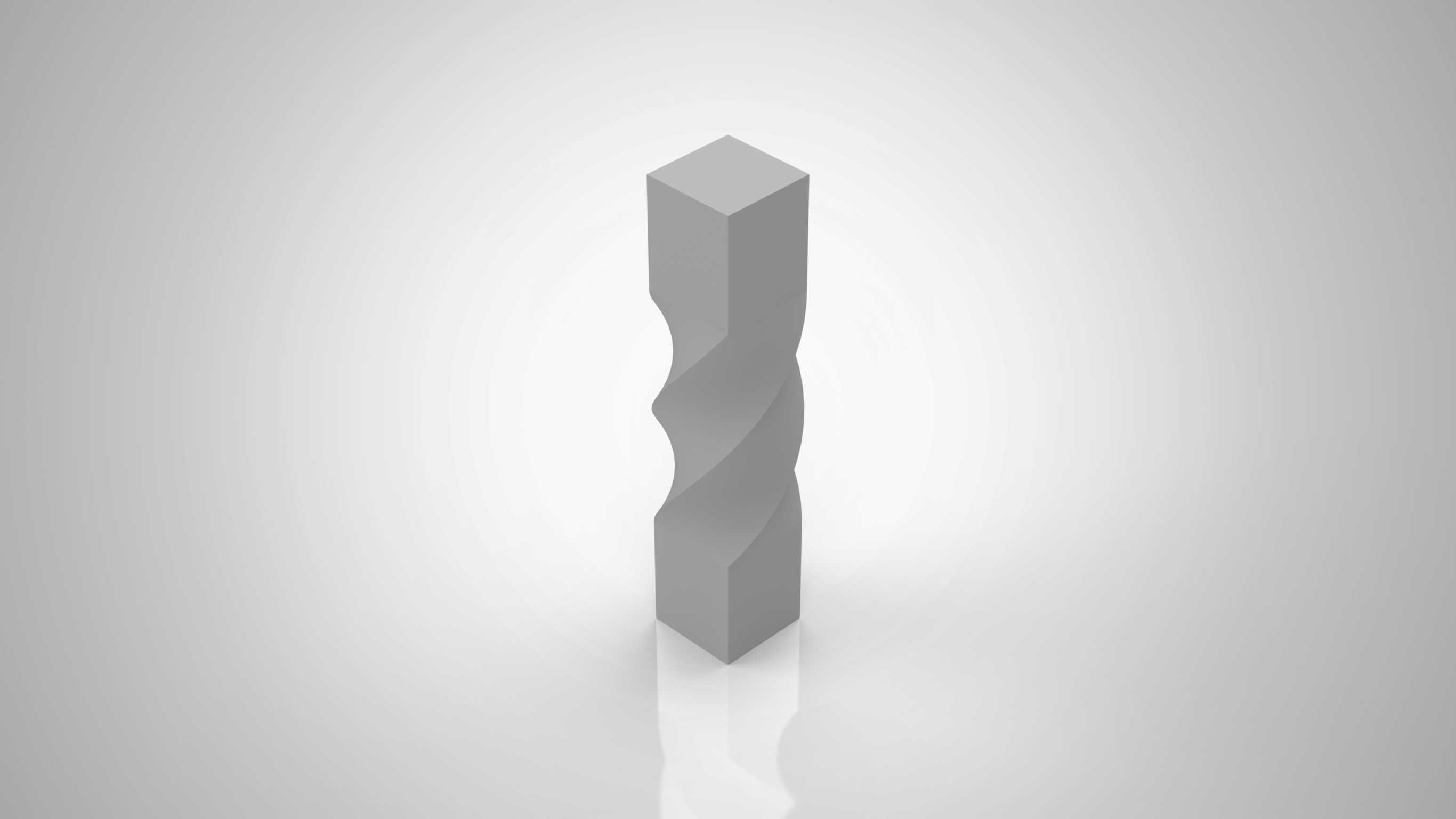

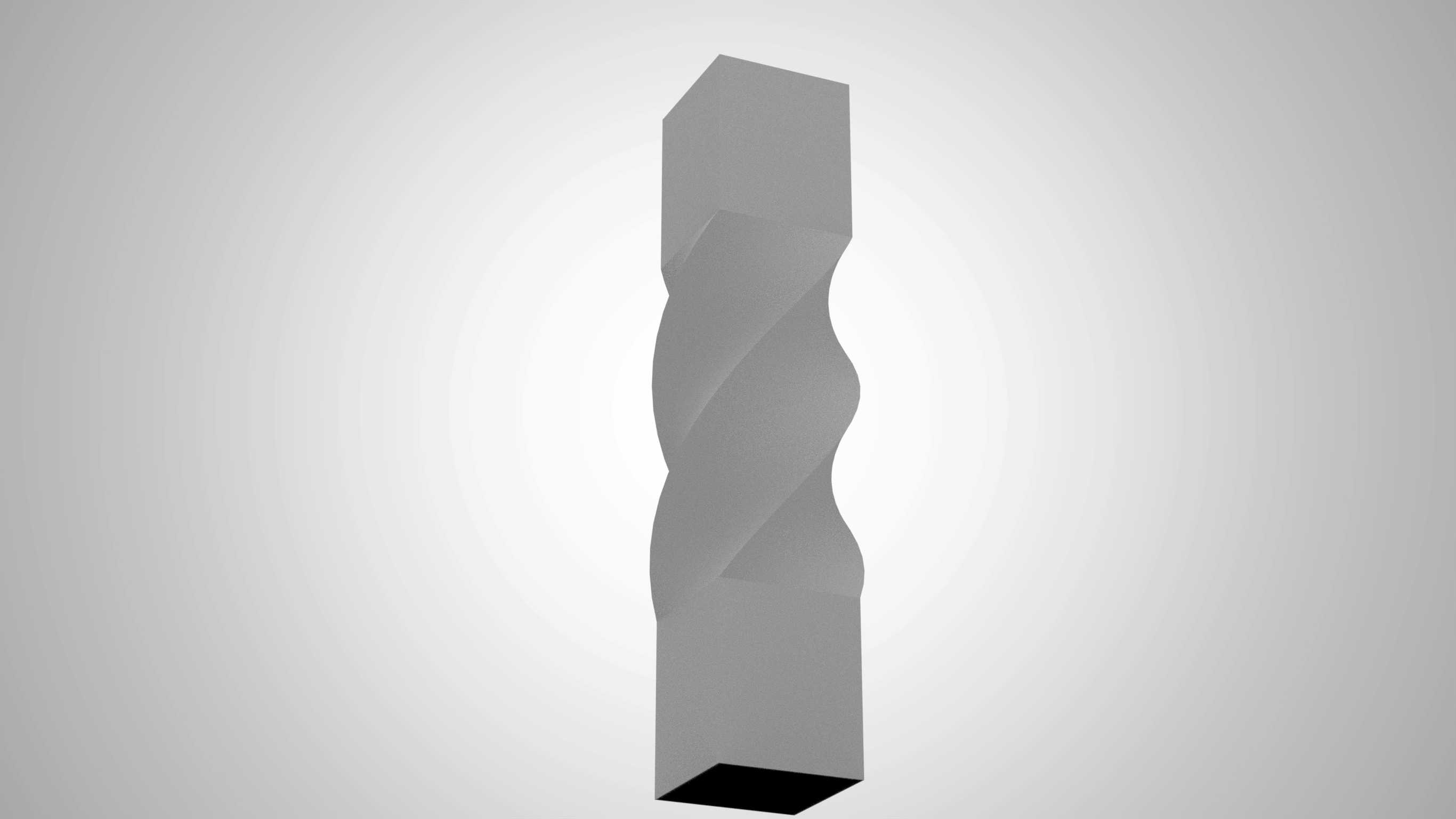

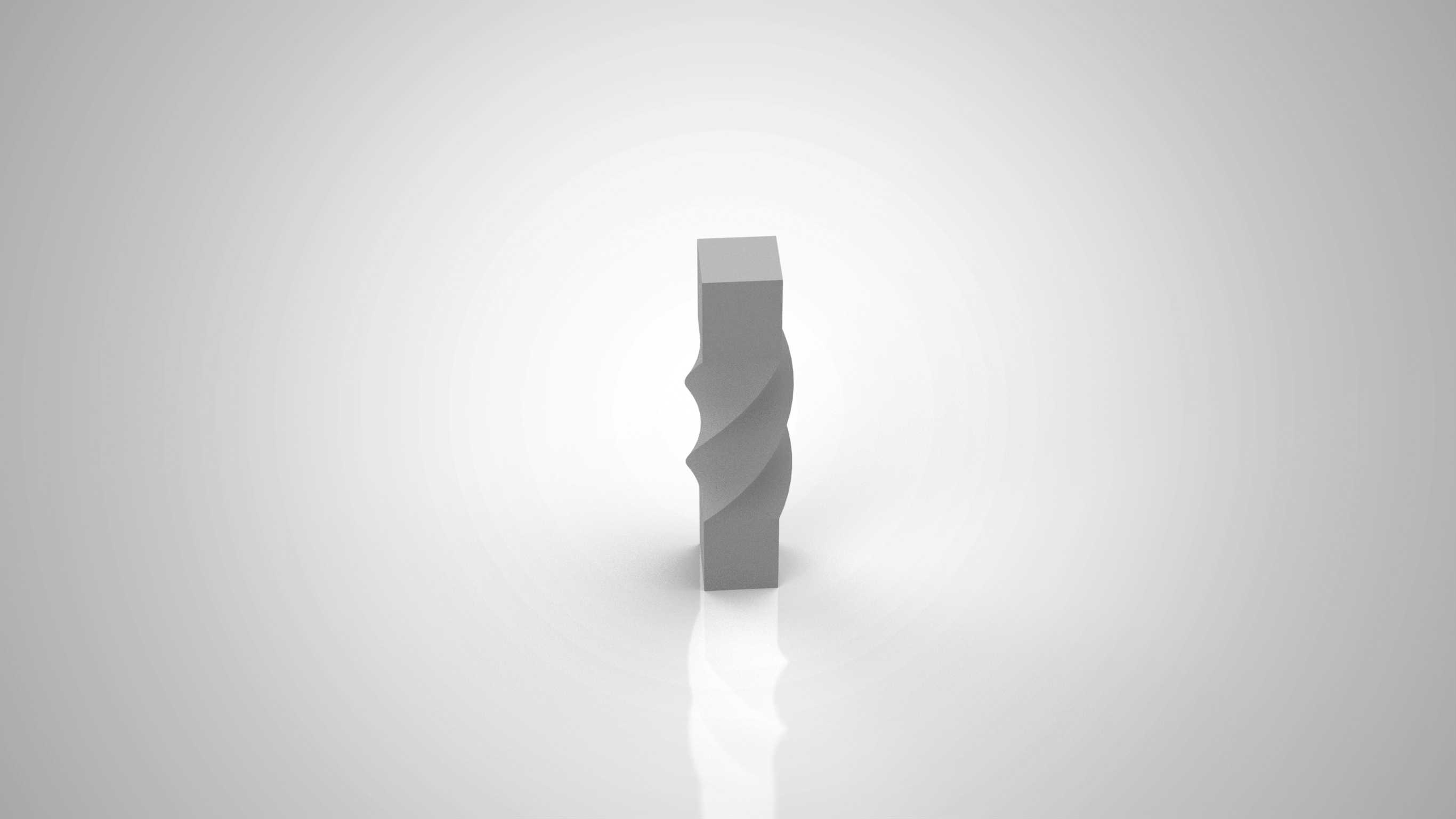

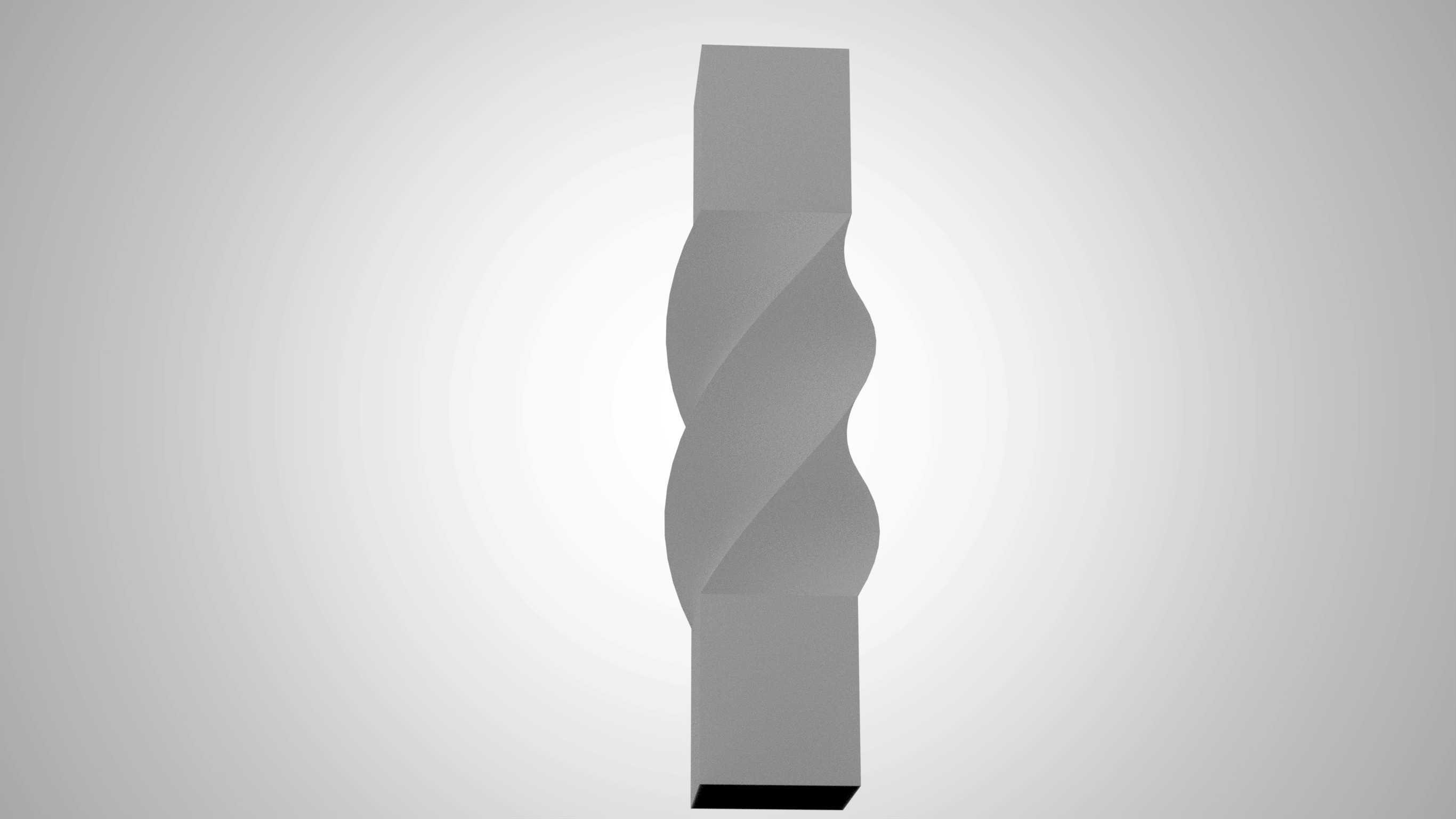

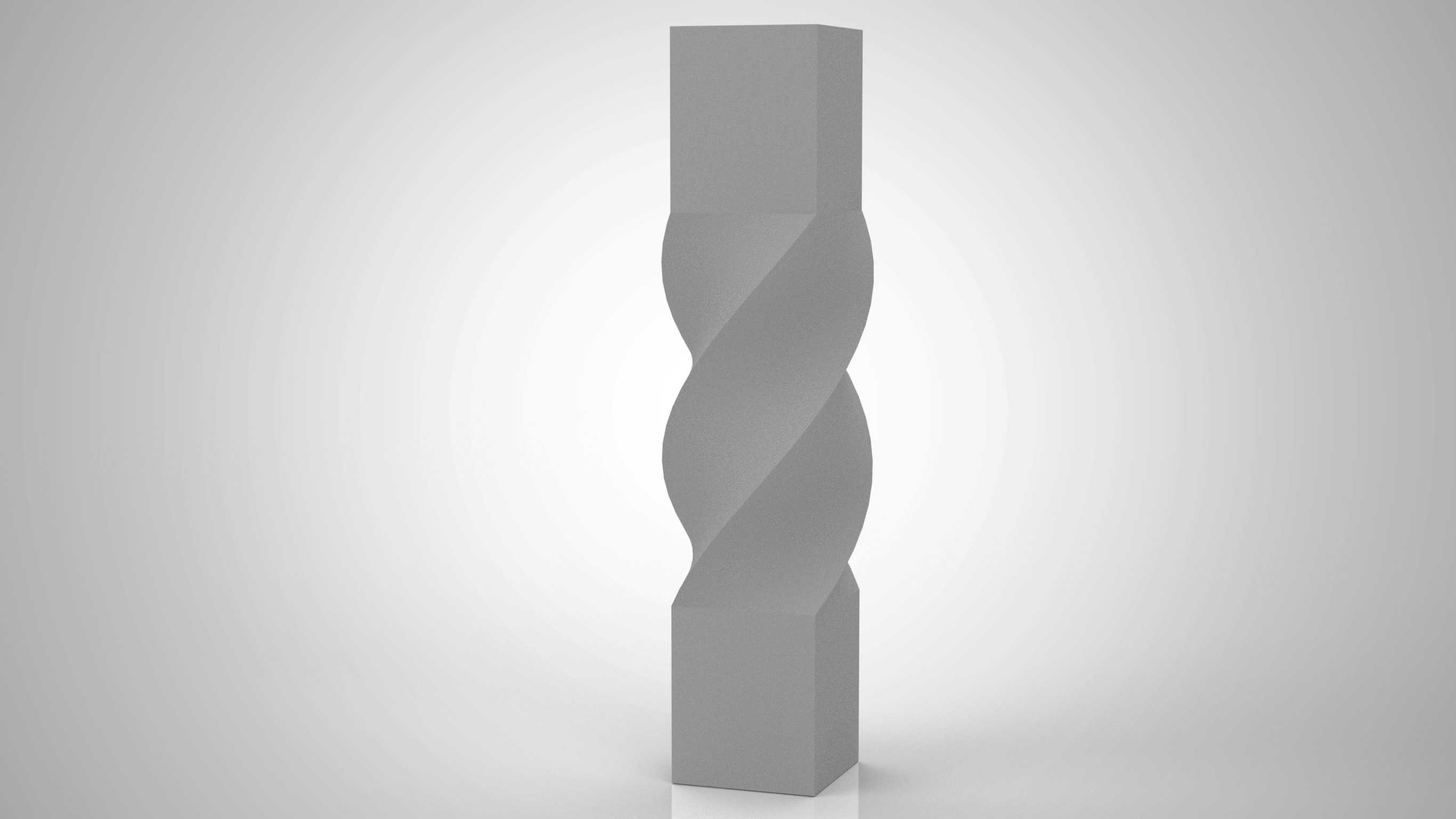

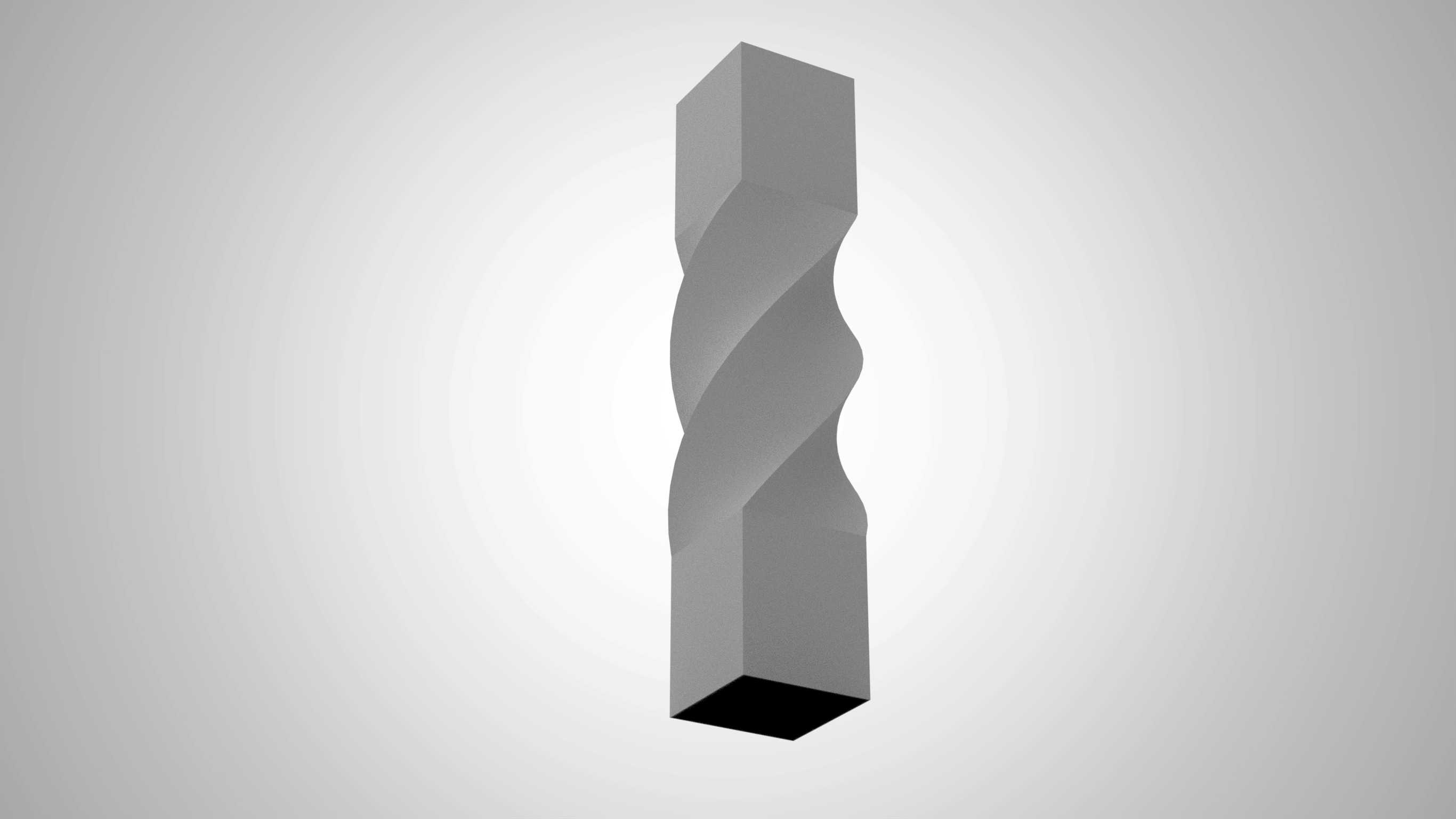

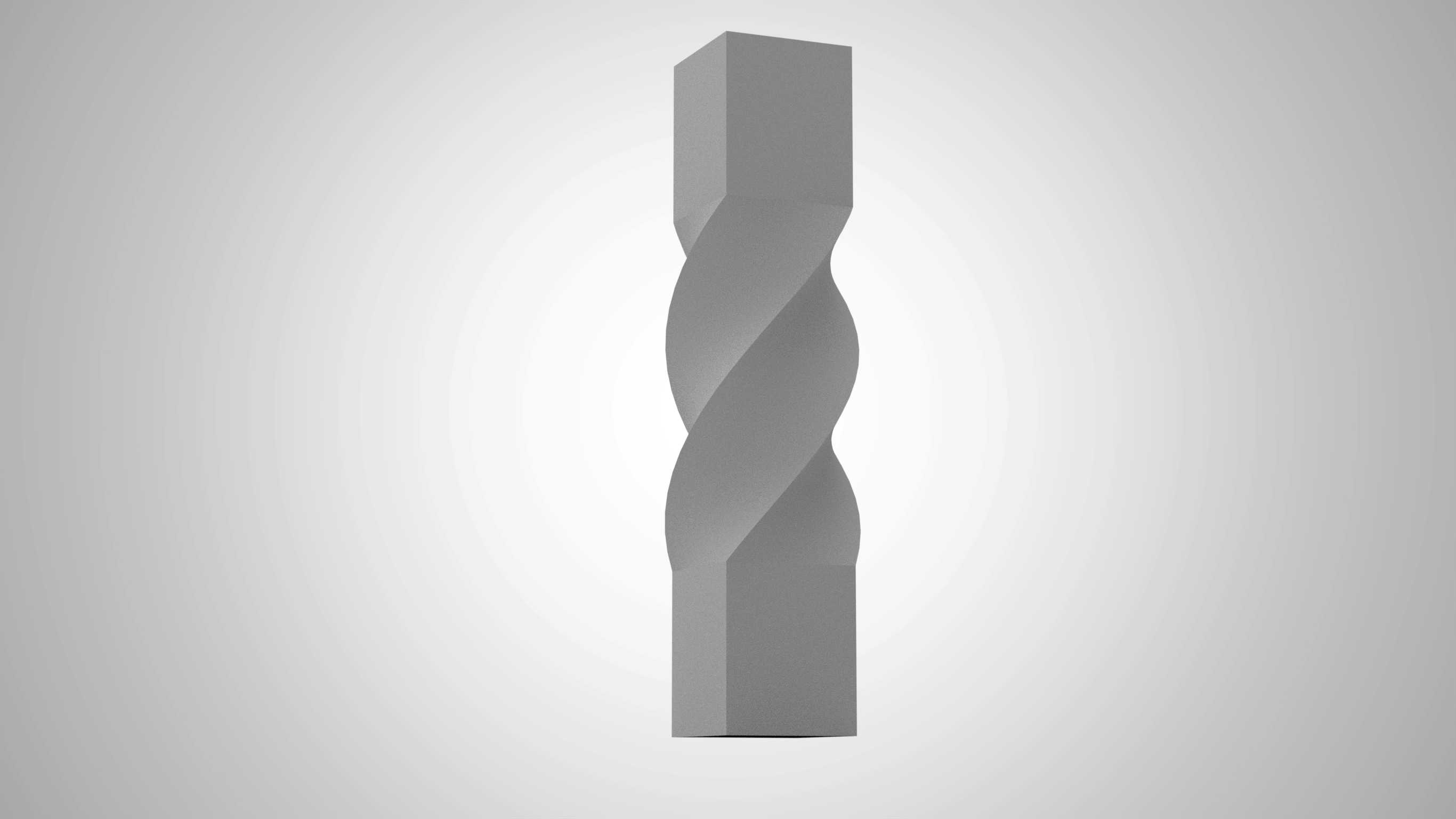

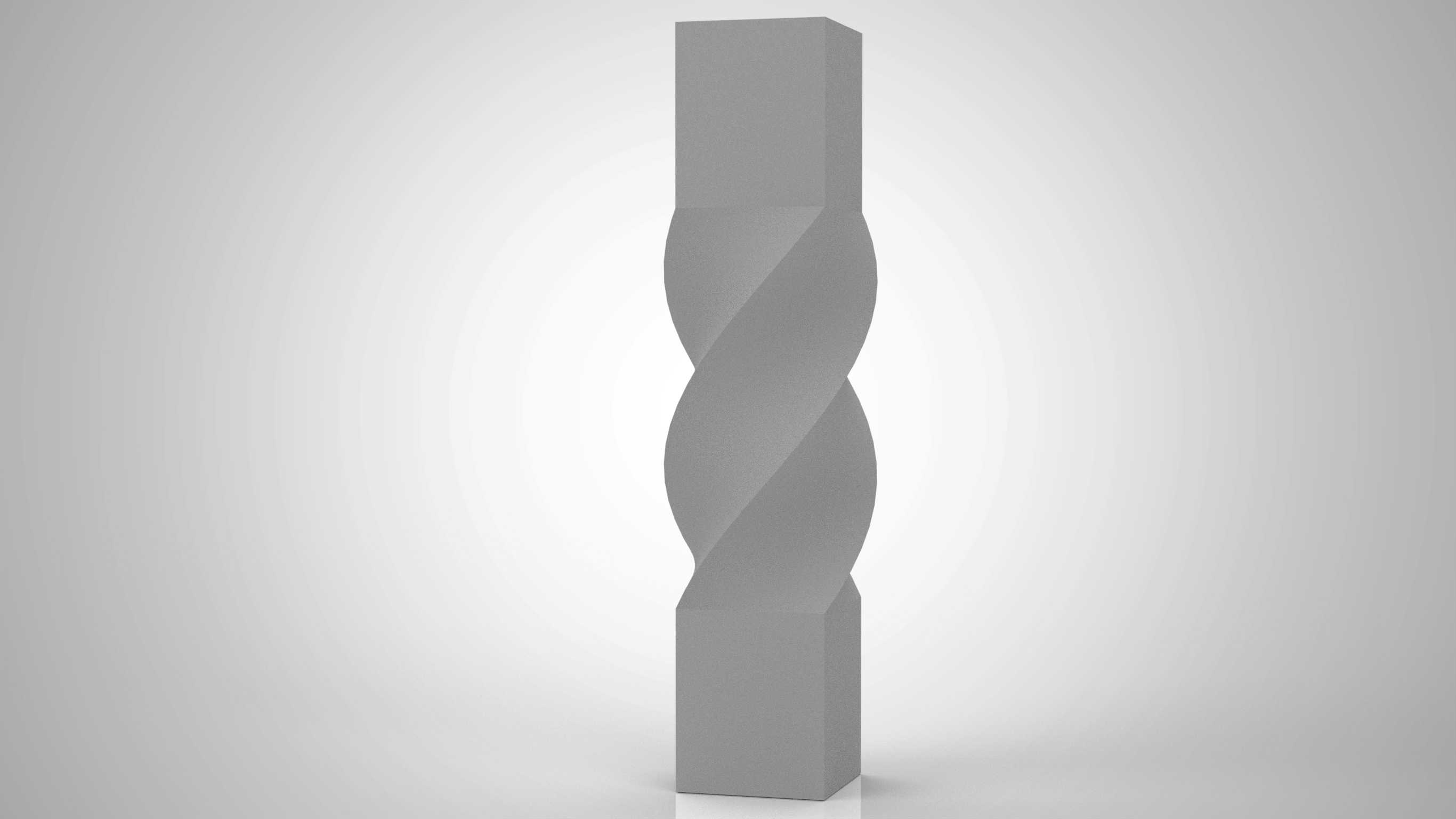

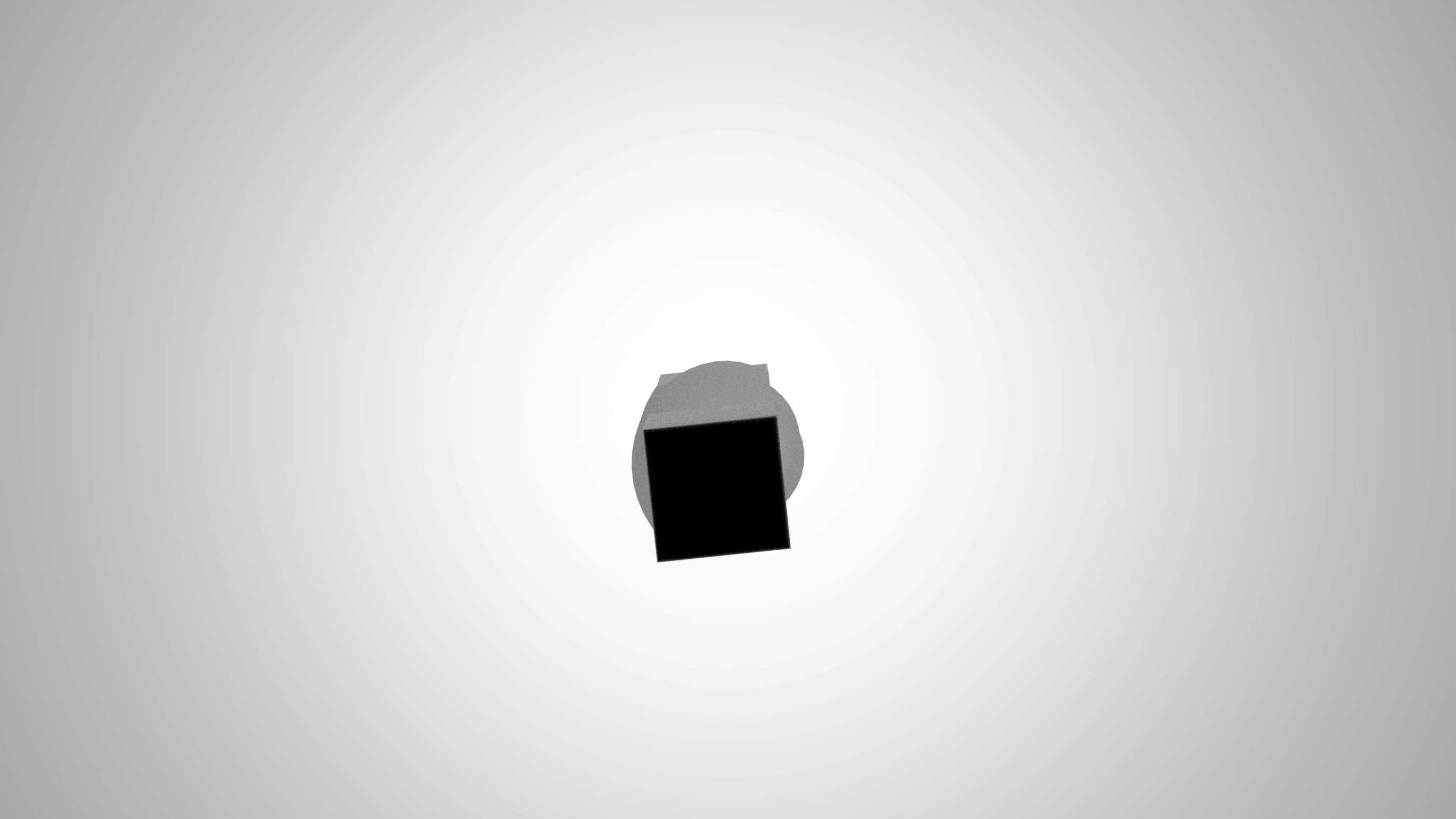

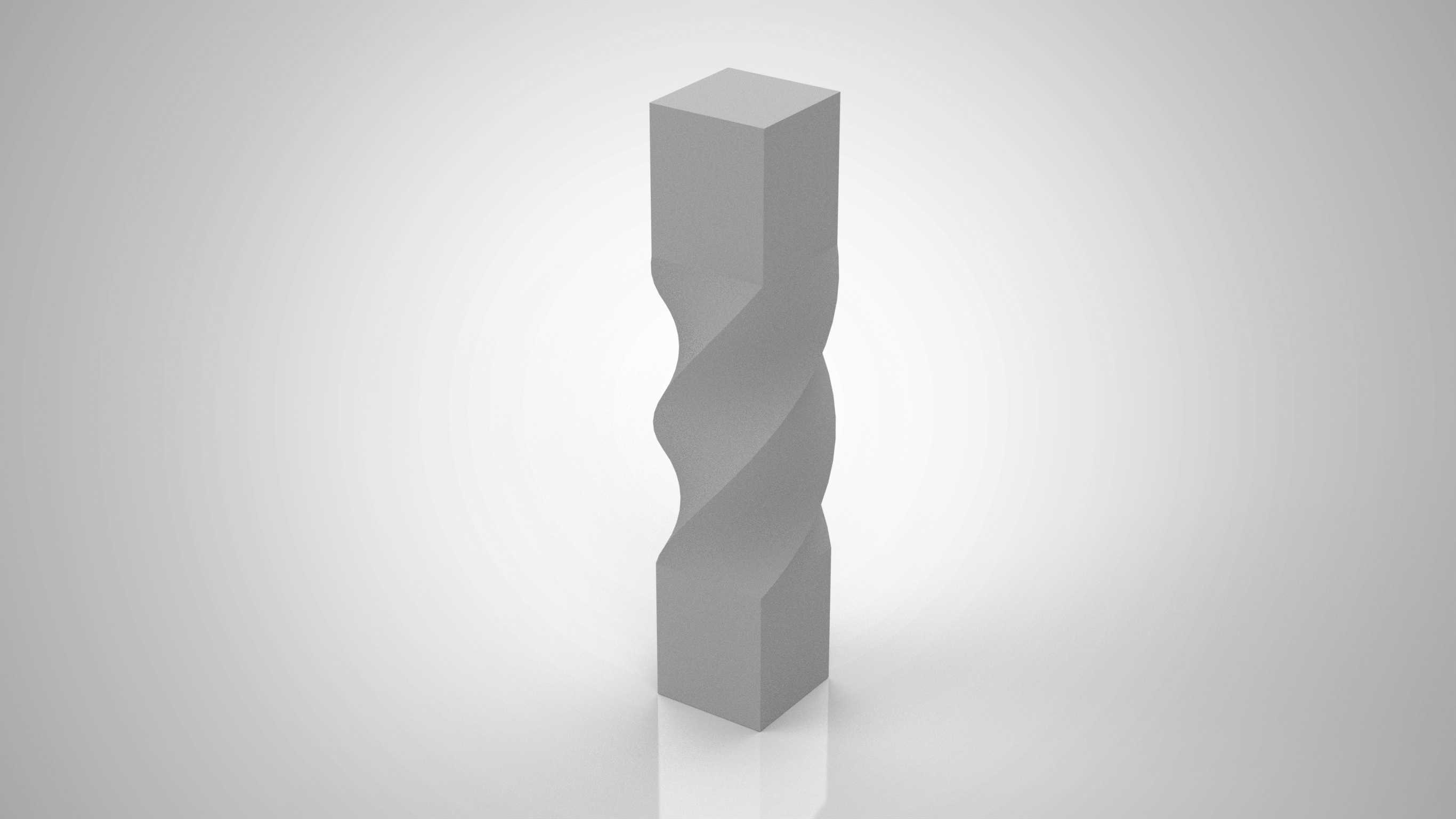

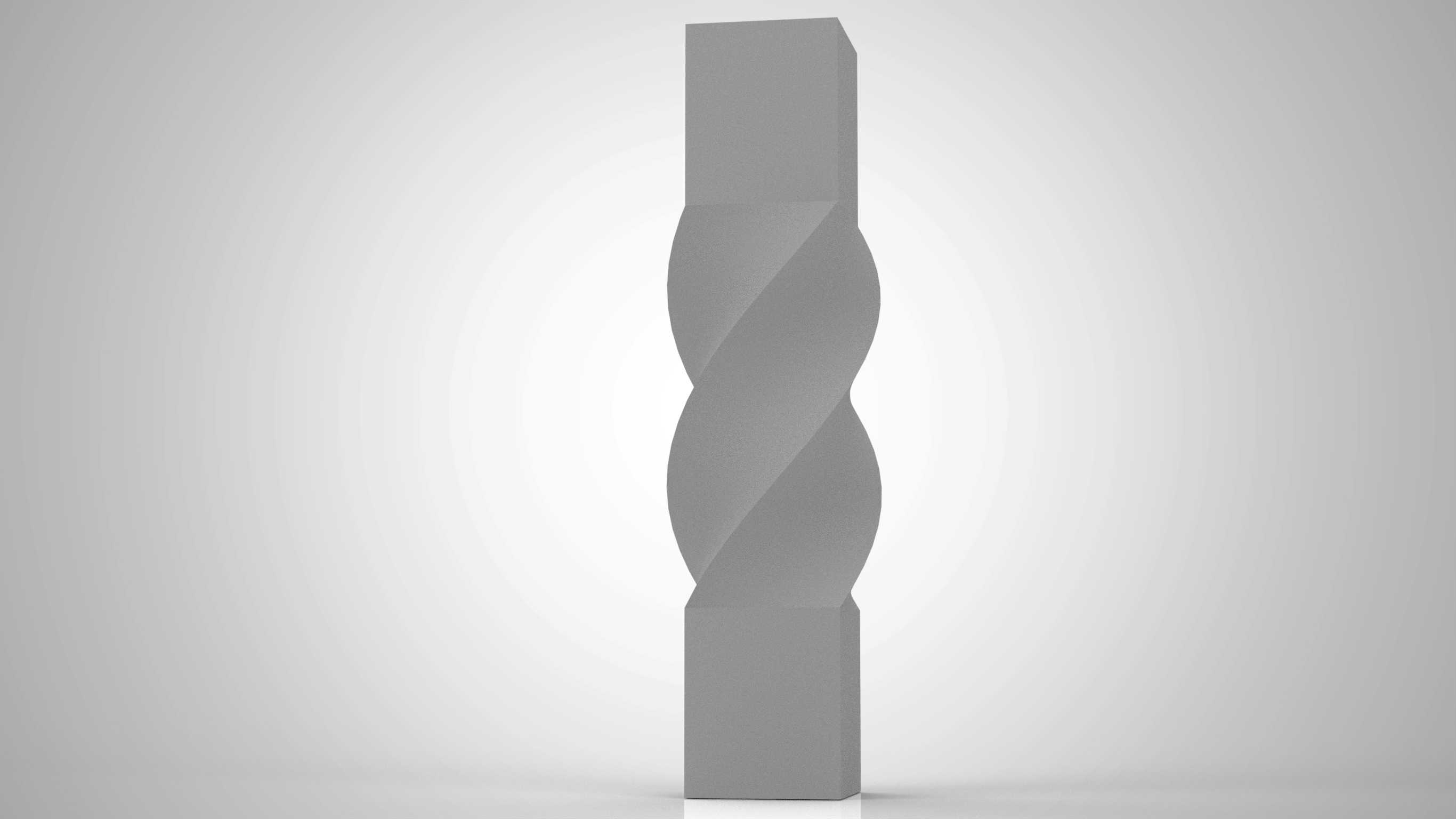

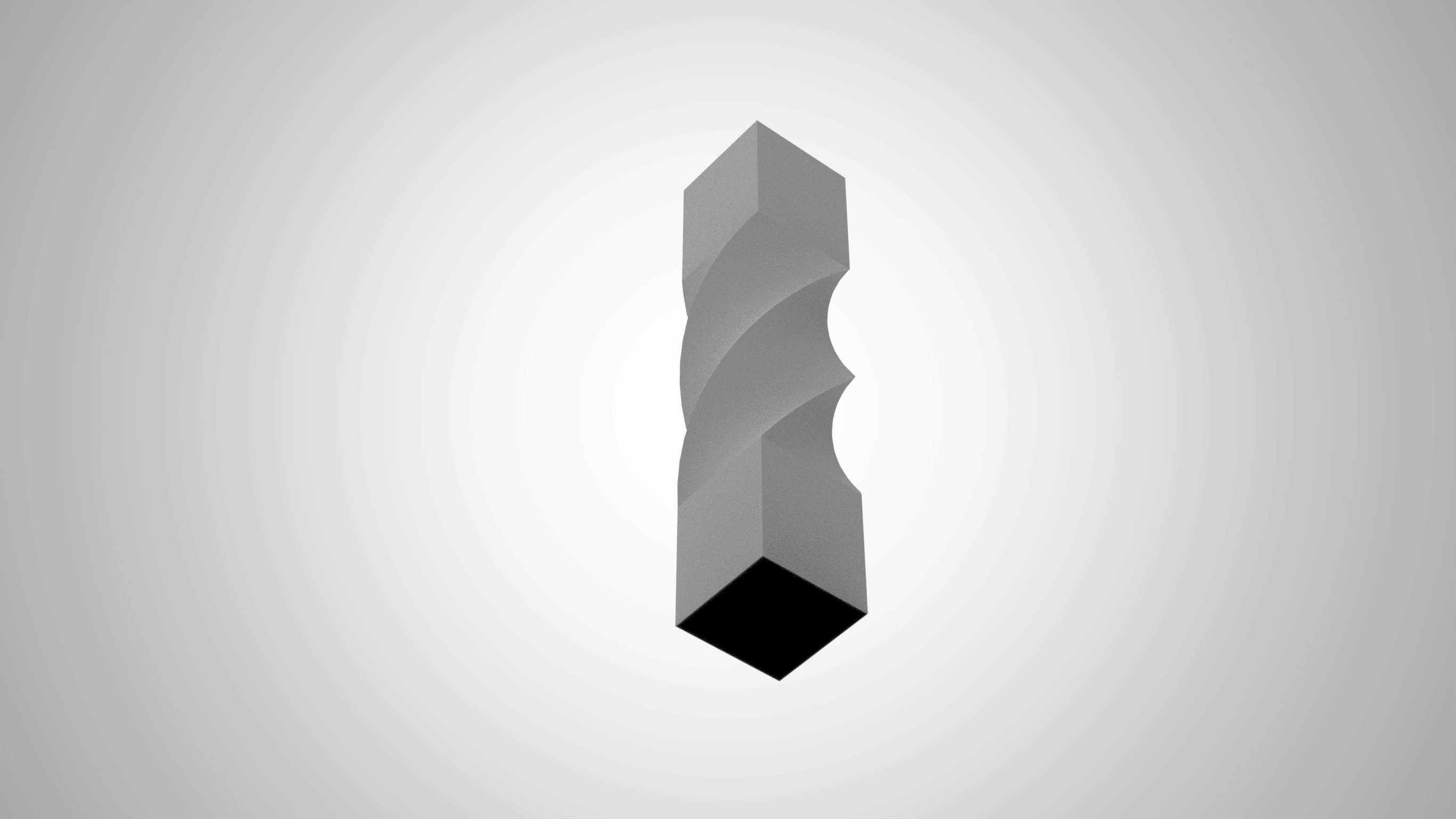

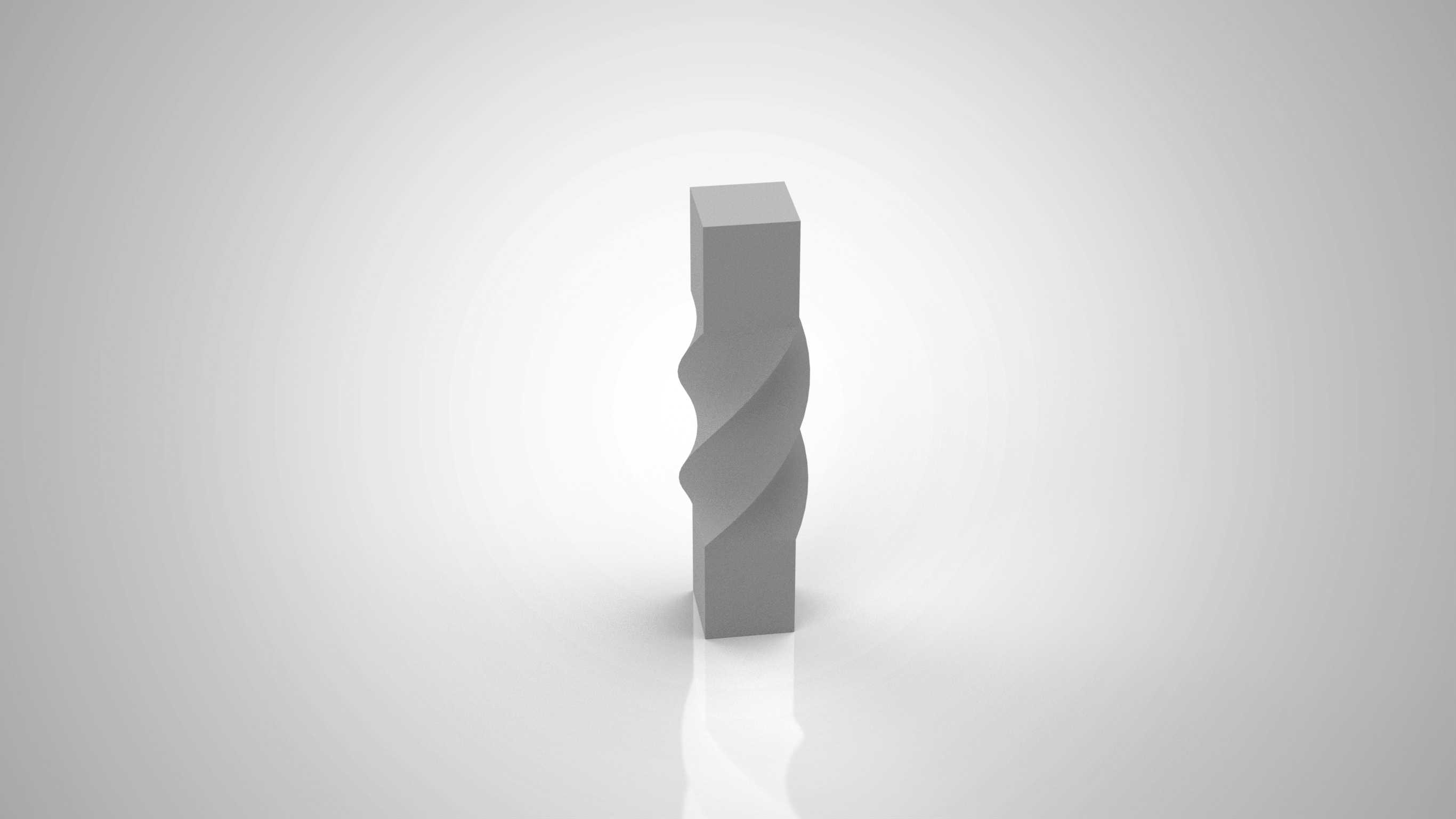

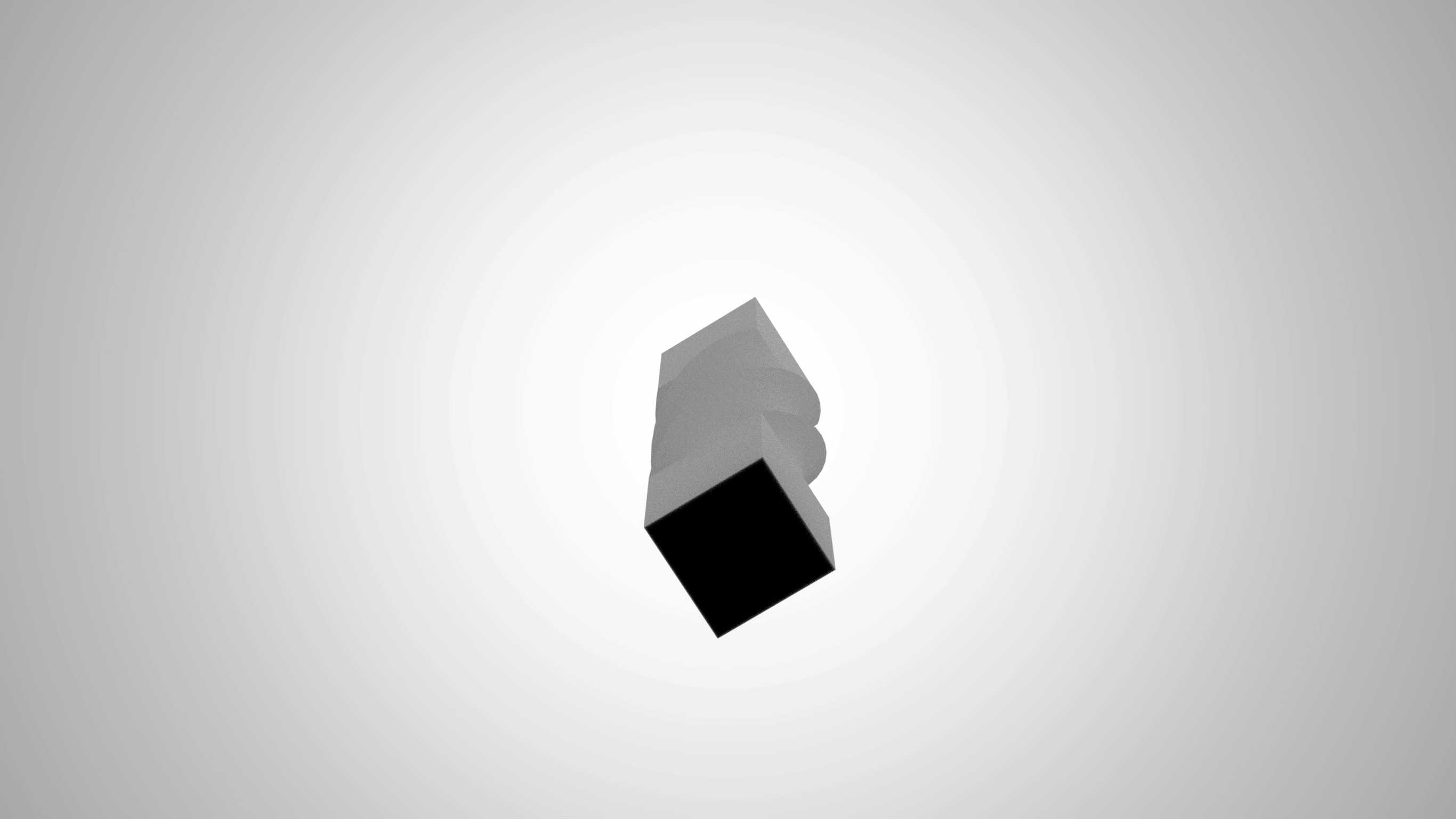

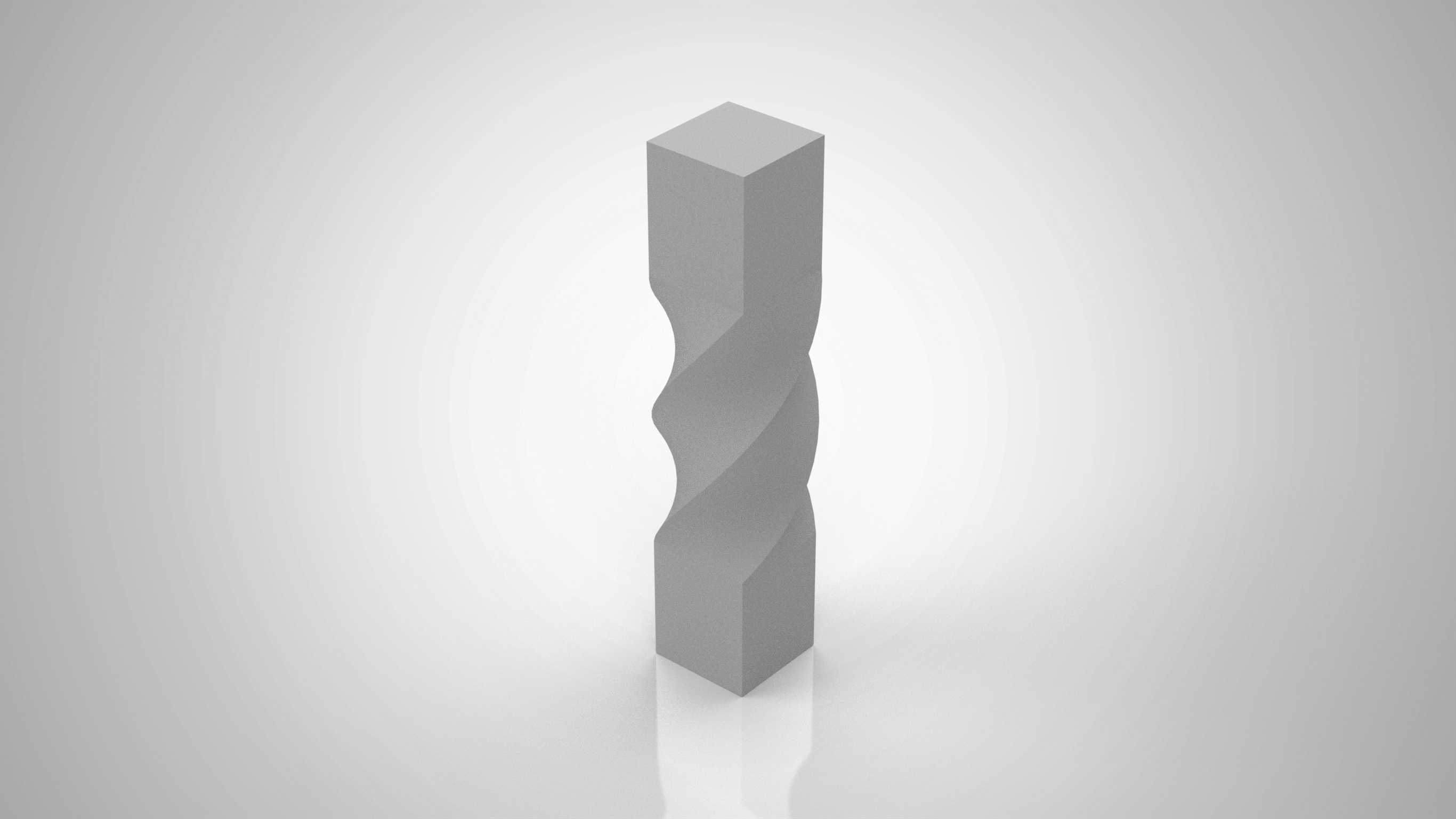

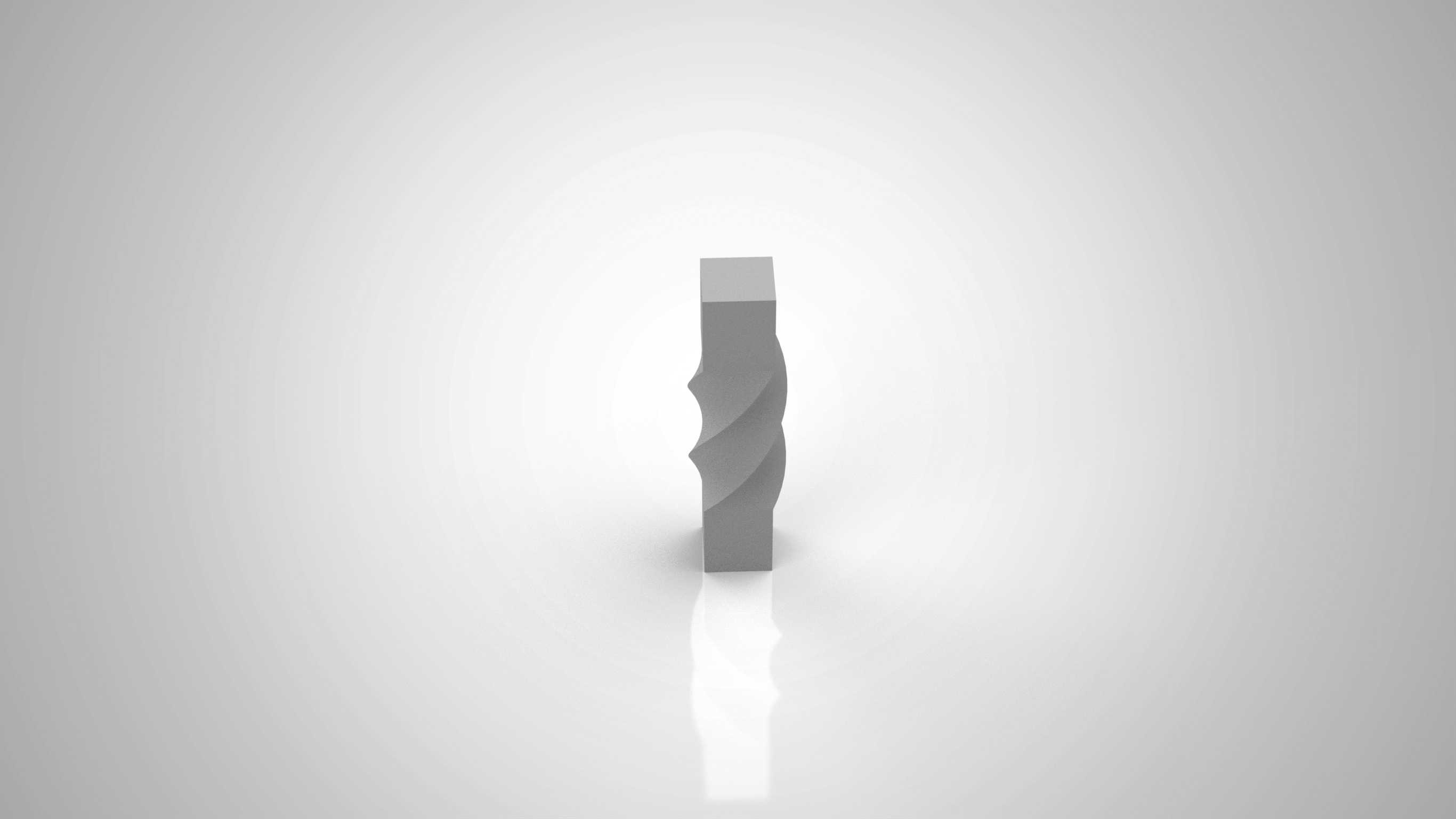

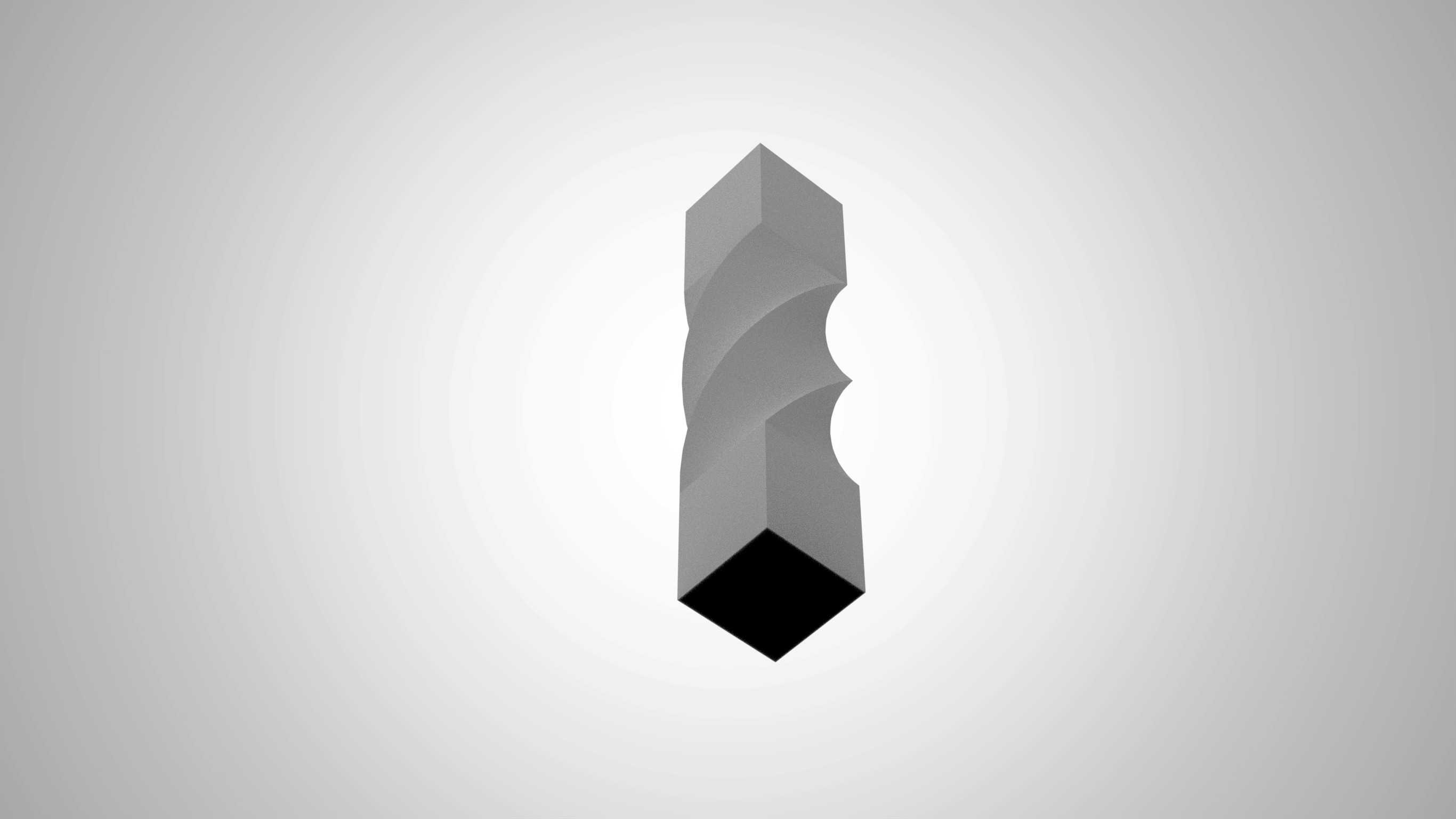

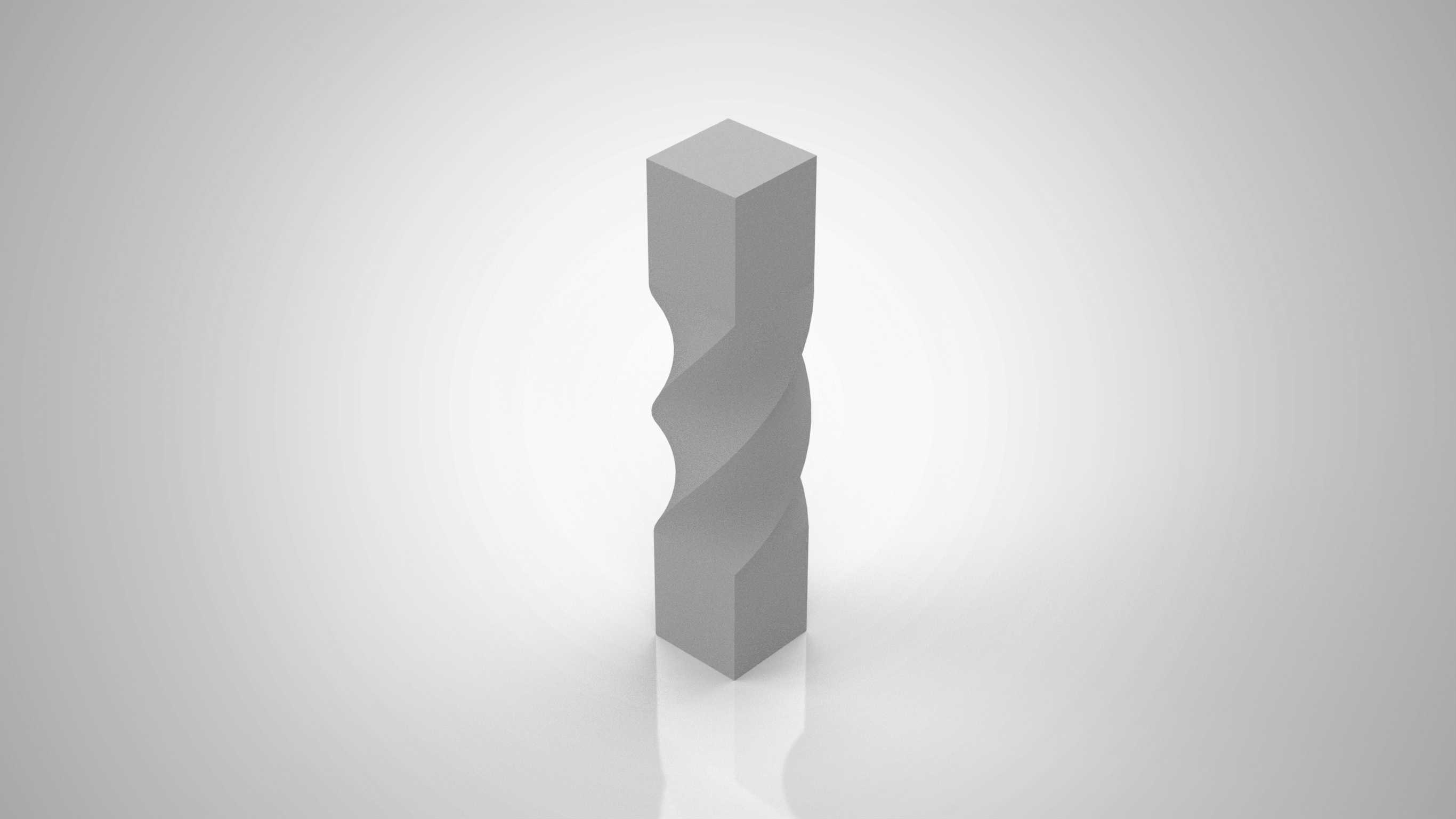

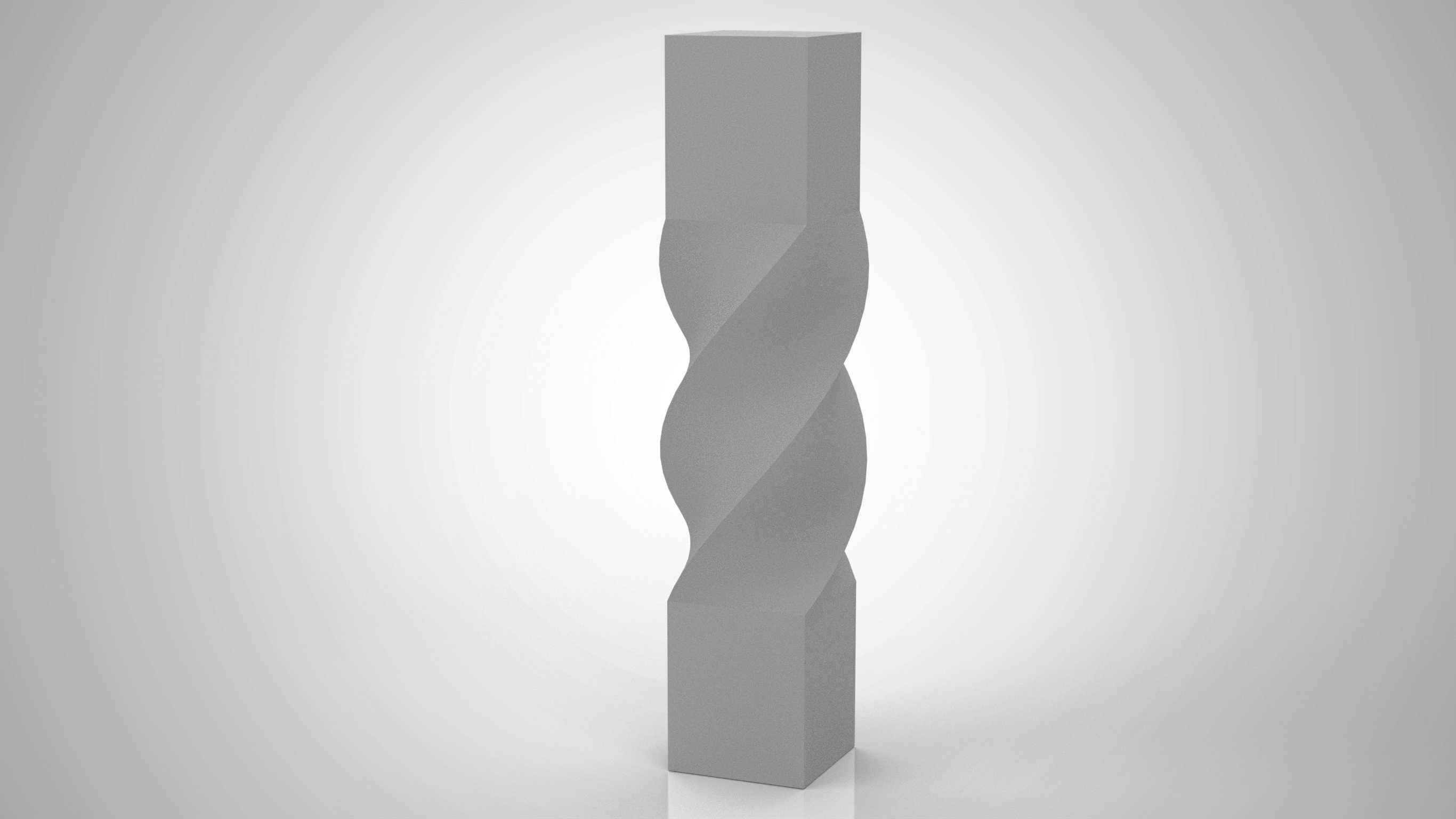

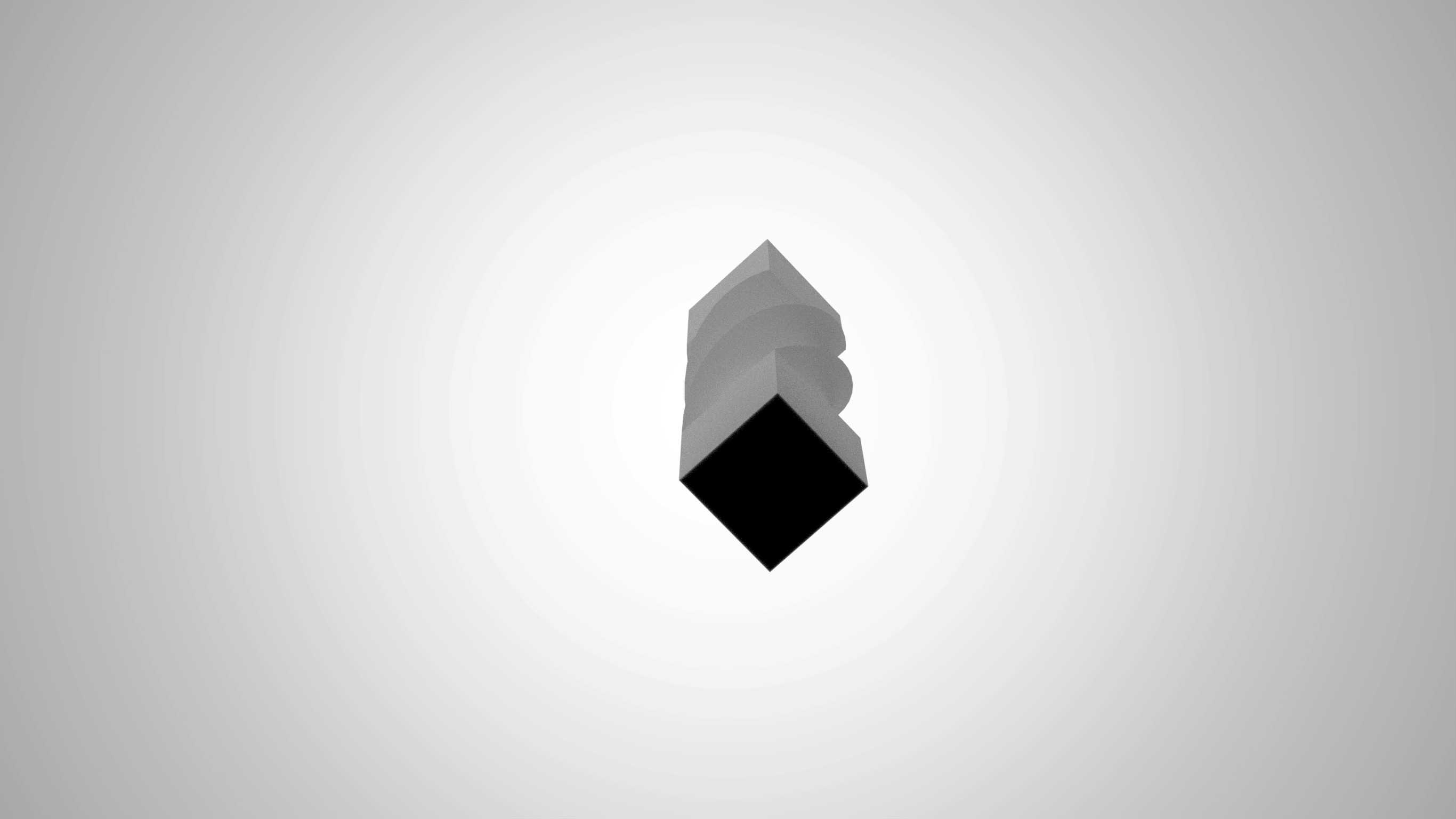

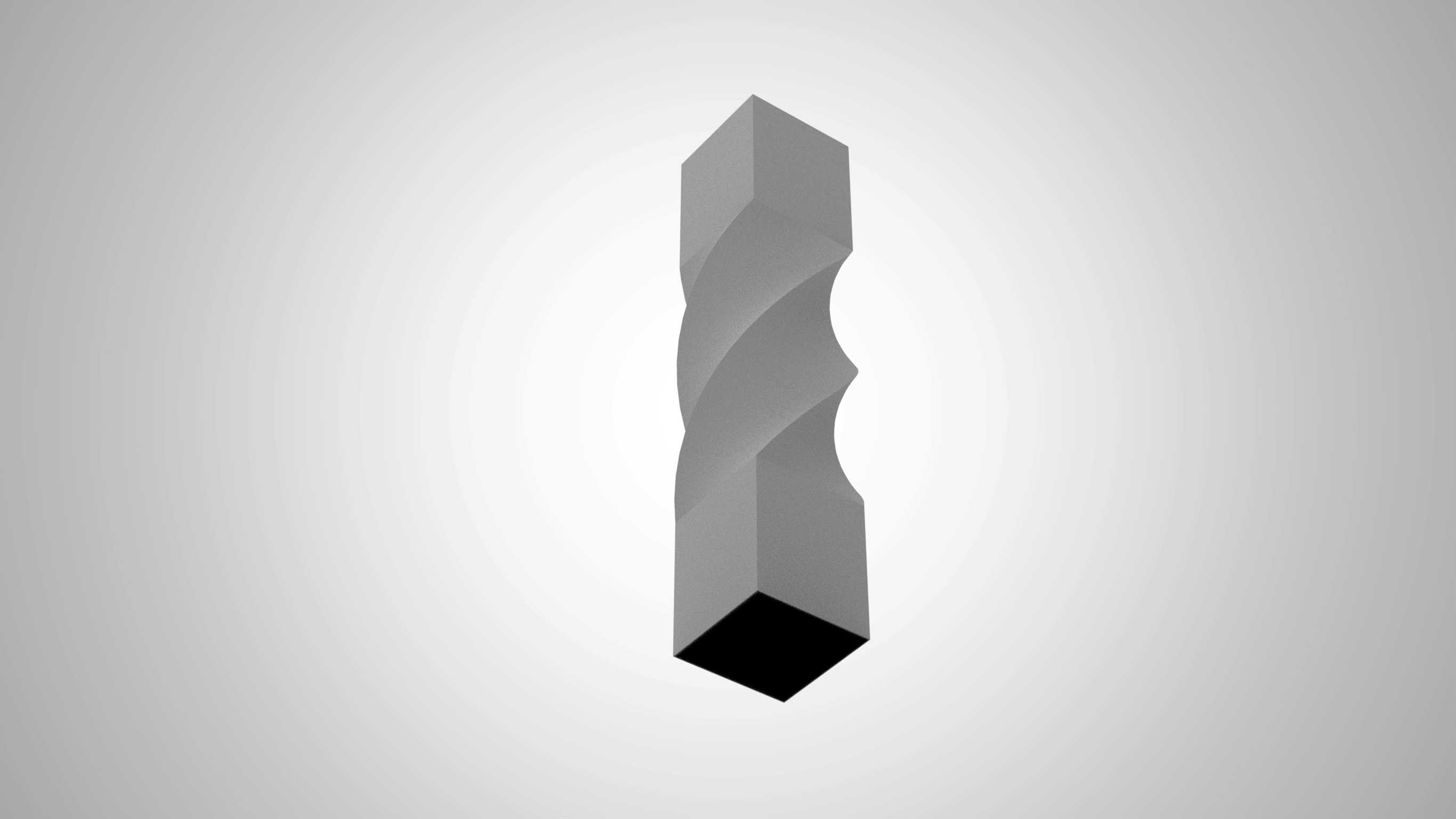

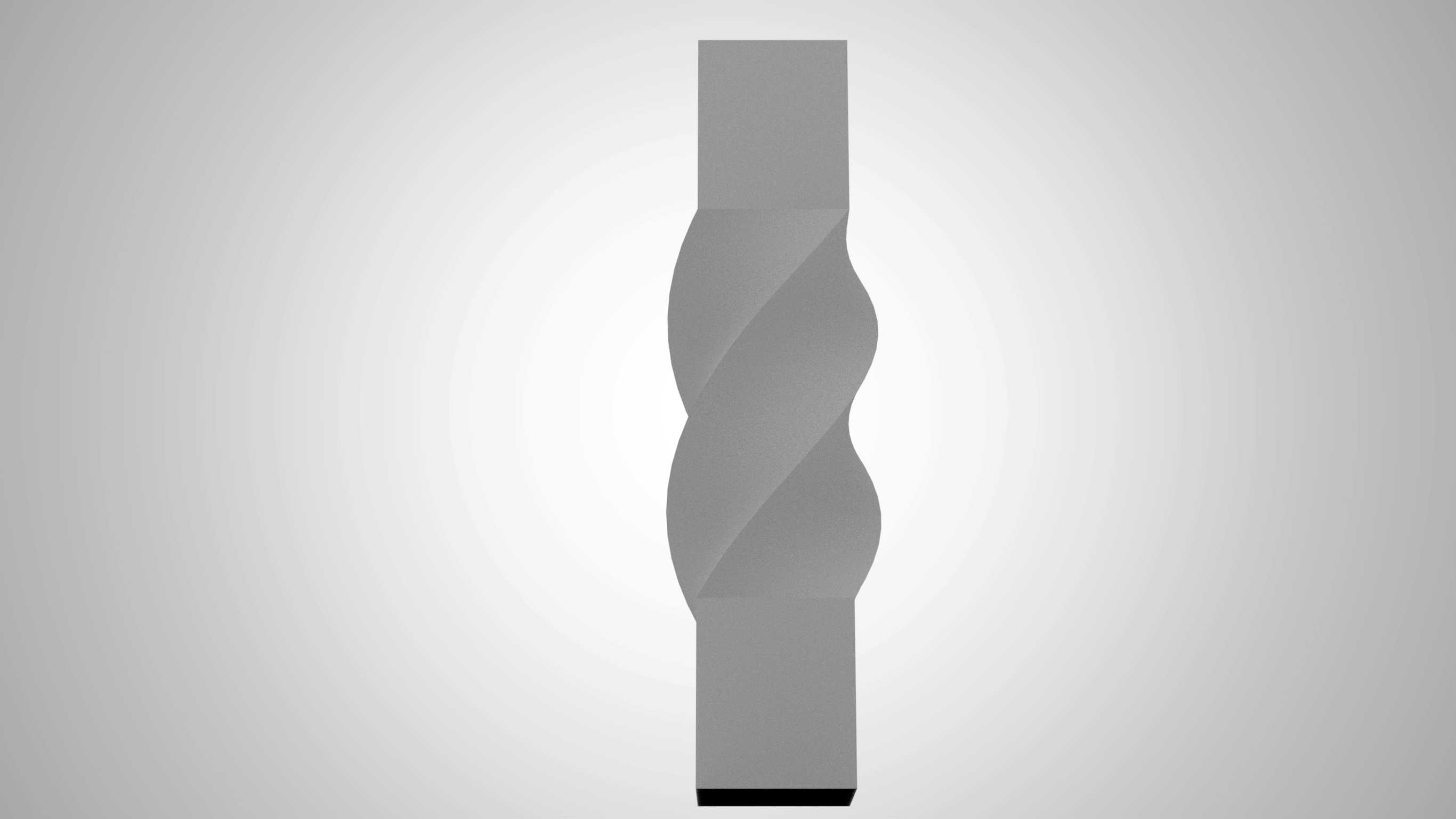

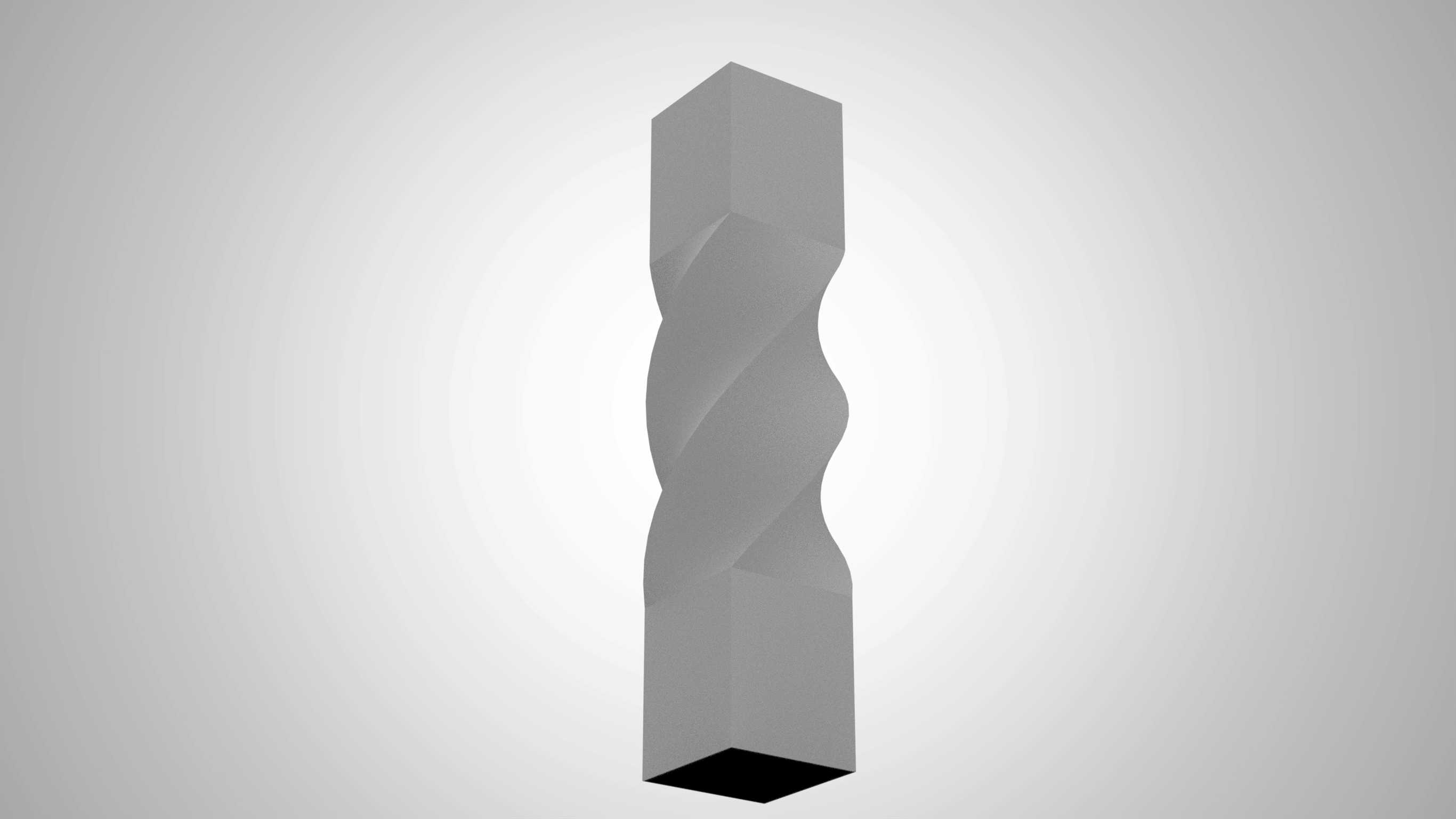

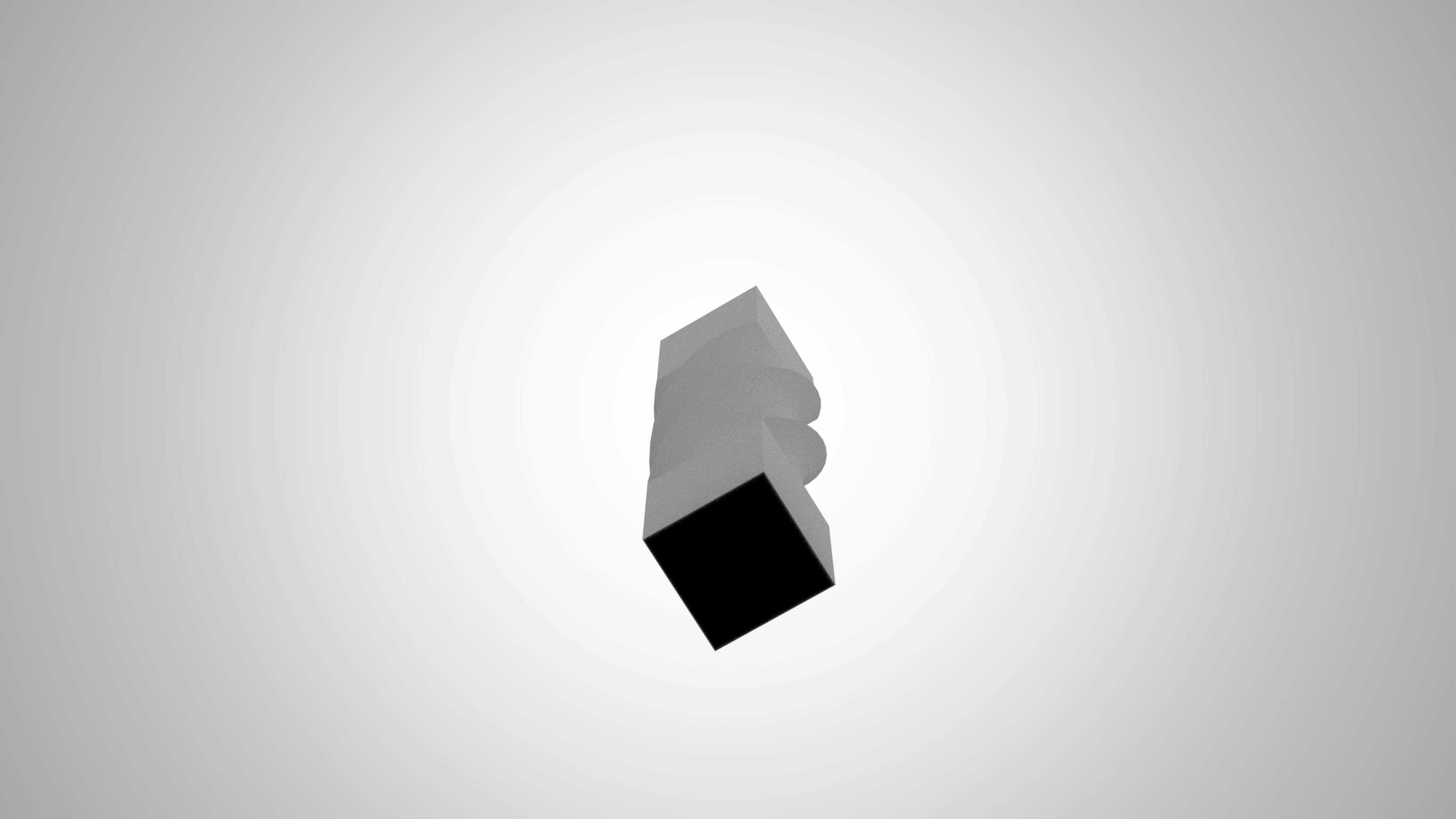

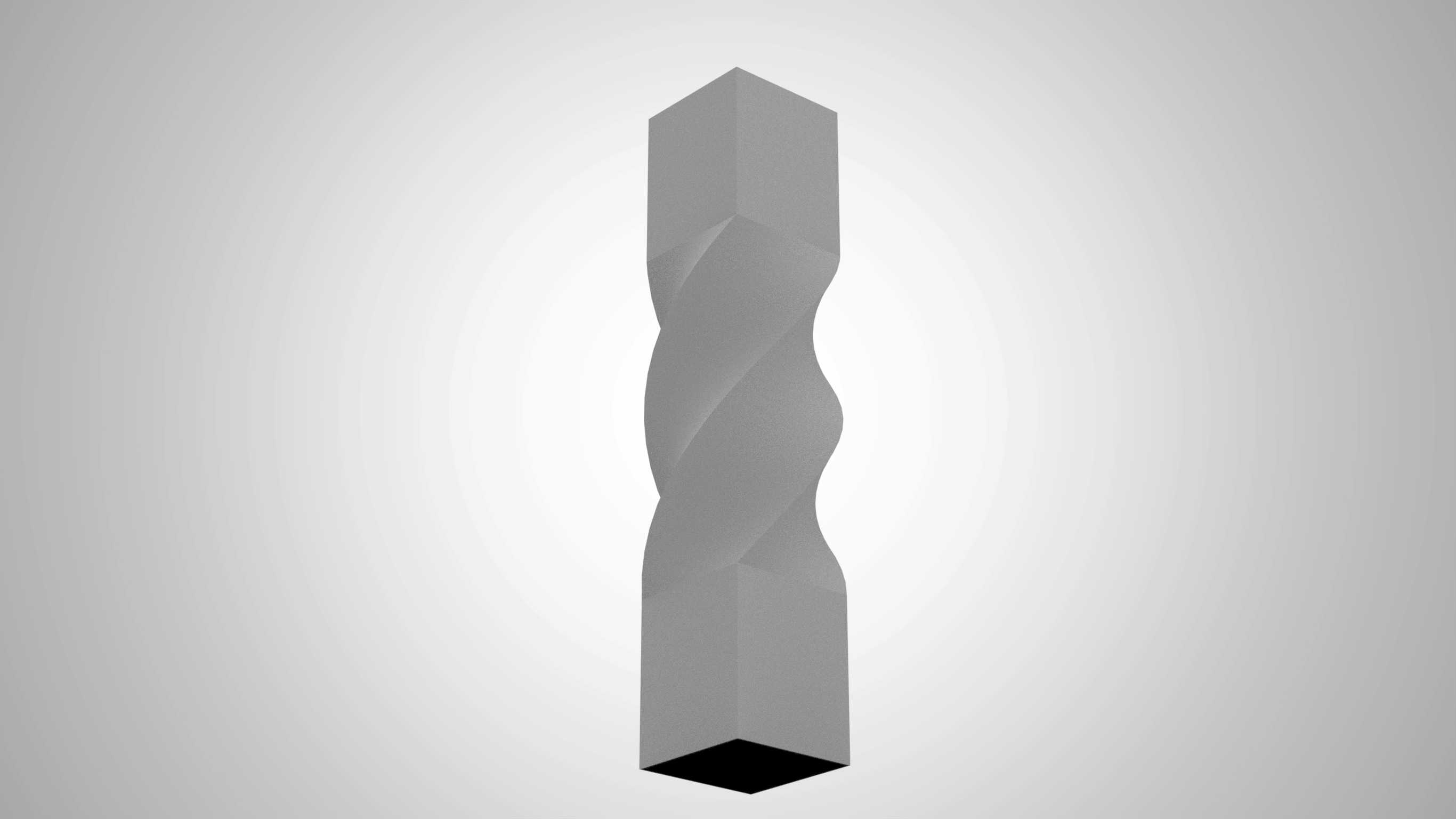

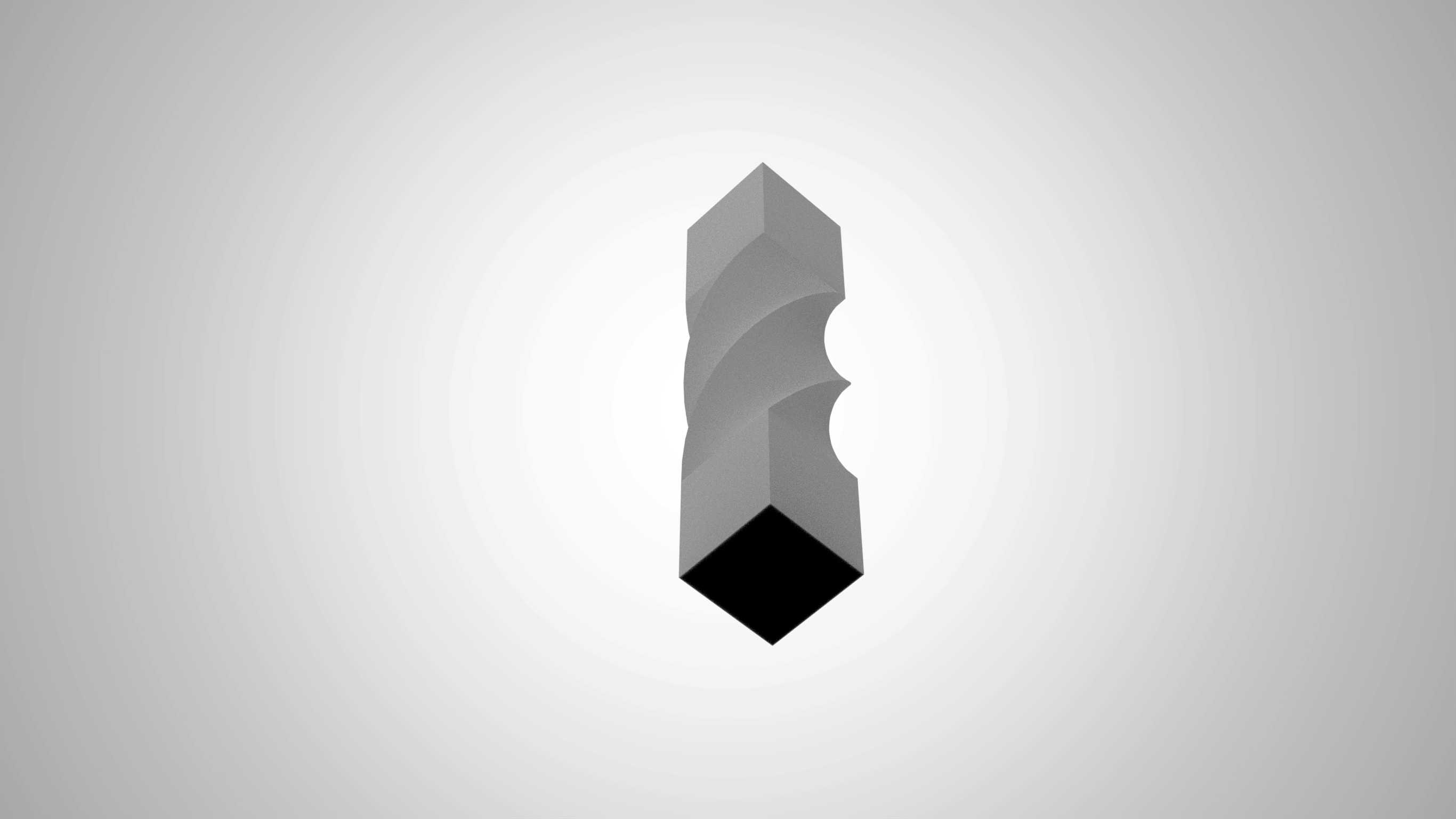

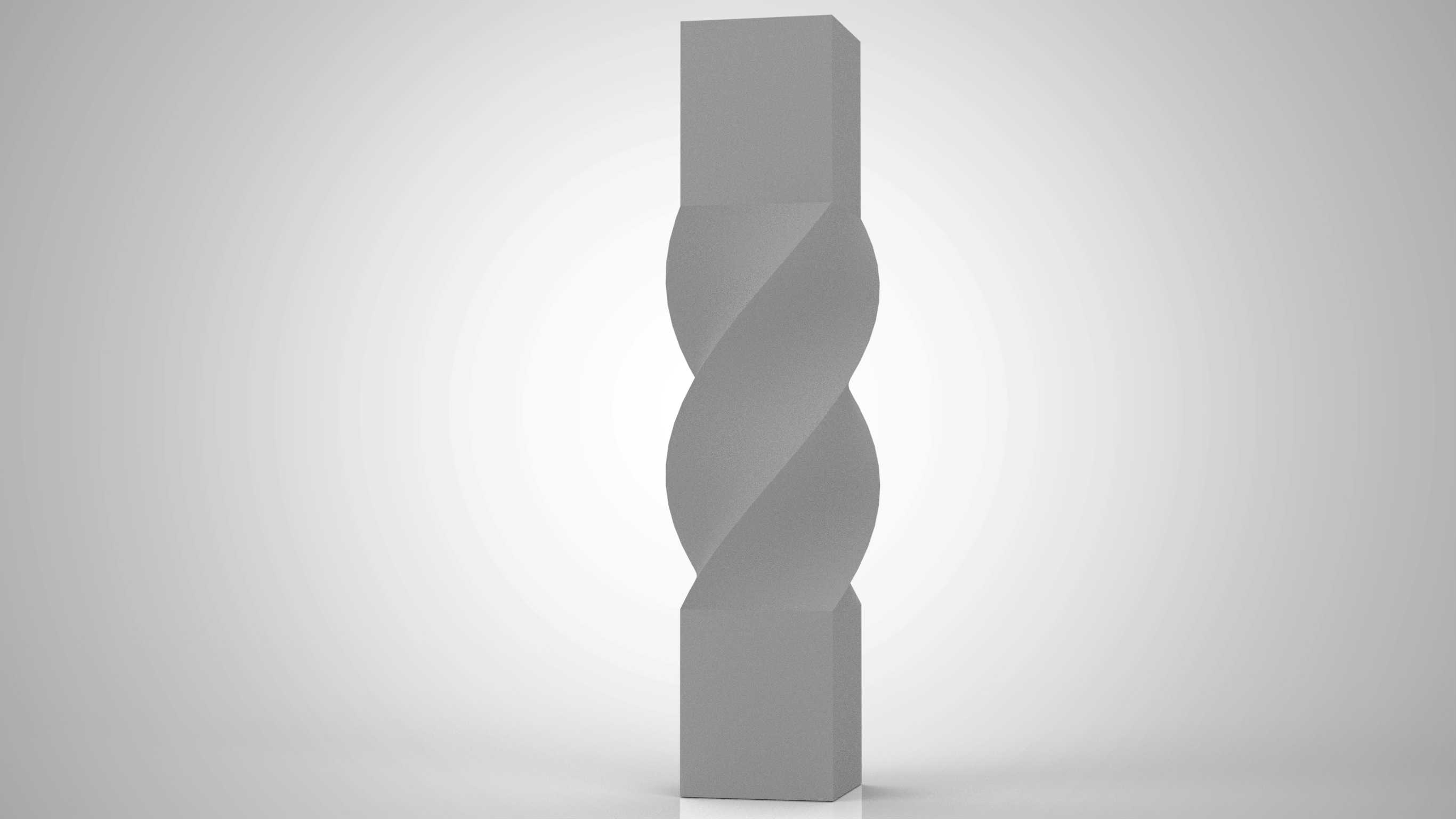

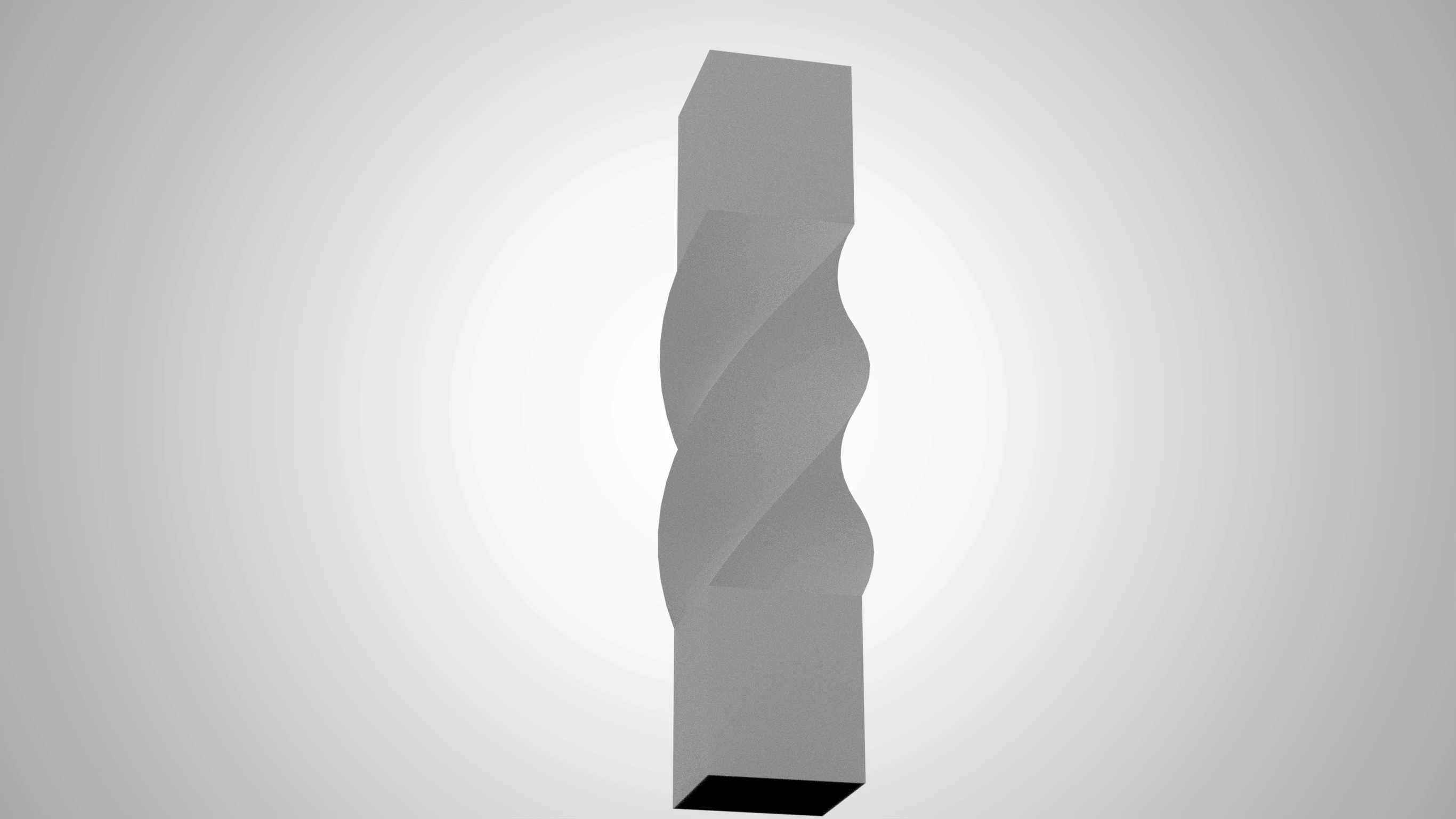

　　该扭转型方形螺旋立柱结构，核心应用场景覆盖小型升降设备的垂直导向传动、非标自动化工位的可调支撑、轻工包装机械的间歇举升机构，以及教学演示类机械原理教具的功能展示单元，区别于常规圆形丝杠传动结构，其方形截面的基体设计自带周向防转属性，无需额外加装导向键或防转导轨即可实现直线升降动作，能大幅简化配套安装结构的零件数量，压缩设备整体的装配空间。从功能特性来看，柱体周身的连续螺旋曲面采用等导程设计，螺旋升角经过反复校核，既可以配合对应牙型的螺母套实现手动微调升降，也能适配小功率步进电机完成低速重载的精准传动，曲面与方形基体的过渡位置做了连续圆角处理，避免应力集中导致的柱体疲劳断裂，在承受轴向偏载时，方形截面的抗弯模量比同截面积的圆形柱体高出17%左右，侧向抗形变能力更强，适合存在侧向切削力或者偏置负载的安装场景。

　　设计过程中优先考虑了安装边界的适配性，柱体上下两端保留了标准的方形安装基准面，端面可直接加工螺纹孔与设备底座、顶部负载平台连接，无需额外设计转接法兰，整体外轮廓的最大外接尺寸与常规同行程圆形丝杠的安装占位接近，可直接替换现有设备中的圆形丝杠防转组件，不需要对原有设备的安装板位做二次改孔加工。螺旋曲面的加工工艺适配性也在建模阶段做了同步考量，曲面的法向拔模角度控制在3度以上，既可以采用四轴铣床一次铣削成型，也能通过3D打印快速制作功能样件完成负载测试，曲面的表面粗糙度要求设置为Ra1.6，既能保证与螺母套配合时的传动顺畅度，也不会因为过高的精度要求提升不必要的加工成本。

　　在实际选型应用中，该结构可根据负载需求调整方形截面的边长与螺旋导程，当应用在轻载快速升降场景时可适当加大导程提升升降速度，应用在重载微调场景时可减小导程提升传动扭矩比，柱体内部可根据减重需求加工中心通孔，同时预留穿线空间方便顶部负载的线缆布设，避免升降过程中出现线缆缠绕的问题。不同于常规分离式丝杠加导轨的组合结构，该一体化螺旋立柱将传动与防转功能集成在单一构件上，装配时仅需保证上下安装座的同轴度即可完成调试，累计装配公差可控制在0.1mm以内，大幅降低现场装配的调试难度，也减少了多零件配合带来的回程间隙，在短行程高频升降的工位上，其传动定位精度可稳定保持在0.05mm范围内，满足大部分轻工装配、检测工位的精度要求。

　　结构的耐磨设计上，螺旋曲面的工作段可根据使用频率选择表面淬火处理，硬度可达HRC45-50，配合铜质或者工程塑料材质的螺母套，长期运行的磨损量远低于常规圆形丝杠配合直线导杆的结构，日常维护仅需定期在螺旋曲面涂抹润滑脂即可，无需频繁调整导轨间隙或者更换防转衬套，运维成本更低。针对不同的安装环境，柱体的方形基准面可按需加工平面槽或者定位销孔，适配不同的快速装夹结构，在快速换模的工装工位上，可直接通过侧面的锁紧螺钉完成柱体的高度锁定，不需要额外加装锁紧机构，进一步压缩工装的整体结构尺寸。
