带单侧握柄的简约敞口马克杯结构设计

　　日常场景里这类带单侧握柄的敞口杯，是桌面饮用器具里应用最广泛的结构形式之一，不管是办公场景的饮水、居家场景的热饮盛放，还是小型餐饮门店的客用器具，都能见到这类结构的身影。从结构设计的角度看，这款杯体采用直筒式主腔设计，杯口做了等宽的加厚卷边处理，这个细节并非单纯的造型考量，实际使用中加厚的杯口边缘能够降低饮用时唇部的接触压强，同时在杯体堆叠收纳时，能够为上层杯体提供稳定的承托限位，避免堆叠时出现滑移卡滞的问题。杯身的侧壁采用等壁厚设计，整个侧壁的厚度均匀一致，这种设计一方面能够在注塑或者陶瓷成型过程中，保证材料冷却收缩的速率均匀，减少成型后的壁厚差导致的变形问题，另一方面均匀的壁厚也能让杯体盛放高温饮品时，热量传递的速率保持一致，避免局部过热导致握持不适。

　　握柄的设计采用了半开放的C型连接结构，握柄的上下两端分别与杯身侧壁的上部、下部做圆弧过渡连接，连接位置做了圆角过渡处理，避免应力集中导致的连接位置断裂——日常使用中握柄是主要的受力部位，不管是端取盛满液体的杯体，还是清洗时的外力拉扯，连接位置的应力集中都会大幅降低结构的使用寿命，圆弧过渡的设计能够将握持产生的拉应力均匀分散到杯身侧壁上，避免局部应力超过材料的强度极限。握柄的内圈尺寸预留了足够的握持空间，能够容纳成年人四指穿入握持，握柄的截面采用带圆角的矩形结构，相比圆形截面，这种截面在握持时能够提供更好的摩擦力，减少湿手状态下端取杯体出现打滑的概率。

　　杯底部分做了内凹的环形底足设计，底足的环形接触面宽度经过优化，既能够保证杯体放置在桌面时的接触面积足够，避免放置时出现侧翻，又能够减少杯底与桌面的直接接触面积，当杯底残留少量水渍时，不会因为水膜的吸附作用导致杯体与桌面粘连，拿起时更加顺畅。同时内凹的底足设计也能够在杯体盛放高温液体时，减少杯底与桌面的直接热传递，避免高温损伤桌面的涂层或者玻璃台面。

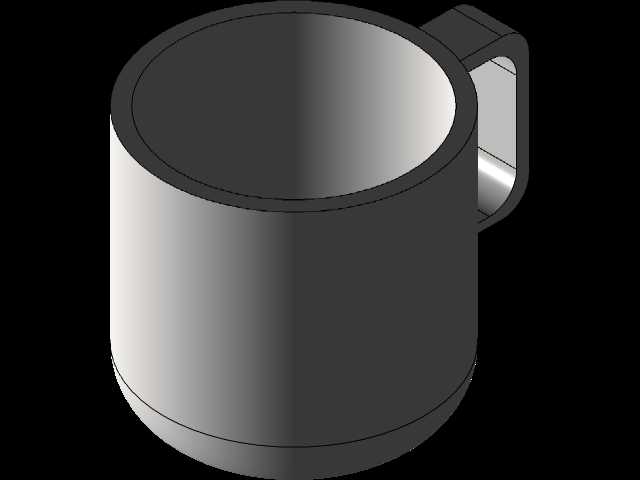

　　从建模的逻辑来看，整个杯体的结构采用回转体加附加特征的建模思路，首先通过旋转特征生成杯身的主体空腔结构，确定杯体的整体高度、内径、壁厚等核心尺寸，之后在杯身的单侧通过拉伸加圆角处理生成握柄结构，最后对杯口、杯底、握柄连接位置做统一的圆角优化，所有的圆角半径都根据相邻壁面的厚度做匹配，避免出现圆角过大导致的局部壁厚突变，或者圆角过小无法起到应力分散作用的问题。

　　尺寸边界方面，这类直筒杯的常规设计高度在90-110mm区间，杯身的外径在80-90mm区间，握柄向外突出的距离控制在30-35mm，这个尺寸既能够保证杯体的有效容积在300-400ml的日常常用区间，又不会因为整体尺寸过大导致桌面占用空间过多，同时握柄的突出距离也不会因为过大导致日常收纳时与相邻物件产生干涉。杯身内部的底面做了微小的斜度设计，靠近杯壁的位置略高于中心位置，这个细微的斜度能够在清洗杯体时，让残留的水渍自然向中心汇聚，便于倾倒干净，减少积水残留。

　　实际使用场景中，这类结构的杯体适配多种材料的成型工艺，不管是食品级塑料的注塑成型、陶瓷的注浆烧结，还是不锈钢的冲压焊接，都能够基于这个三维结构做对应的工艺调整，结构本身没有复杂的倒扣或者特殊曲面，不需要复杂的模具结构就能够实现批量生产，生产过程中的良率控制难度较低。握柄与杯身的连接位置没有卫生死角，过渡圆弧的半径足够大，日常清洗时能够很方便地擦拭到连接位置的所有表面，不会残留污垢，符合日常饮用器具的卫生设计要求。
