减压阀配套CS型安装固定支架结构

　　在工业流体管路系统的减压阀安装环节，配套的固定支架是保障阀门长期稳定运行的核心辅件，这款CS支架正是针对减压阀的安装定位需求开发的专用支撑构件。从实际应用场景来看，这类支架主要部署在工业制程管路、楼宇给排水系统、气动控制回路的减压阀安装工位，用来抵消管路流体脉动带来的振动载荷，避免减压阀因长期受交变应力出现接口松动、膜片偏移、调压失准等问题，同时也能为阀门检修时提供稳定的承托基础，减少拆卸过程中管路变形的风险。

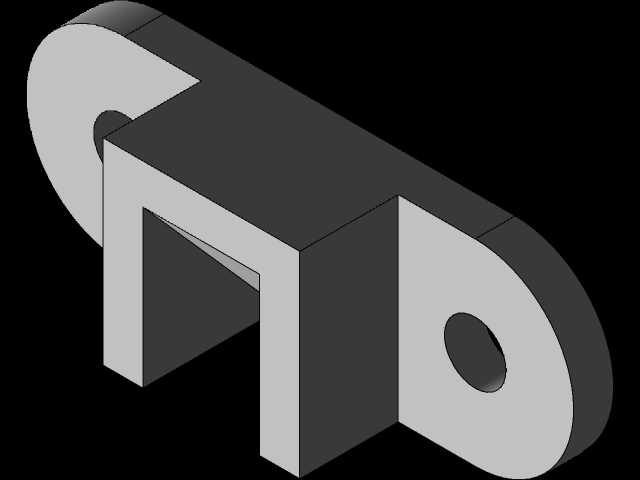

　　从结构功能特性上看，该支架采用一体化弯折成型的主体结构，两端设置带同轴安装孔的耳板结构，其中一端的半圆头耳板用来穿装铰接销轴，可实现支架与安装基座的小角度转动适配，抵消管路热胀冷缩带来的位移量；另一端的半圆头耳板通过紧固件与减压阀本体的预设安装位刚性连接，中间的门型支撑段形成足够的避让空间，既不会干涉减压阀底部的调压旋钮、导流口等功能结构，也能预留出扳手操作的空间，方便现场安装调试时的紧固件锁紧作业。支架的主体承力段采用等厚板材成型，截面抗弯模量经过核算，能够匹配对应通径减压阀的自重以及管路运行时的最大振动载荷，不会出现长期受力后的塑性变形。

　　在设计思路层面，这款支架没有采用多余的冗余结构，完全围绕减压阀的安装边界做适配：首先是两端安装孔的中心距严格匹配减压阀安装孔与基座铰接位的设计尺寸，安装时不需要额外做孔位修配；其次是耳板的半圆端头设计，既消除了直角结构的应力集中问题，也避免了安装时尖锐边角划伤操作人员或管路防腐层；中间的门型镂空结构在保证整体结构强度的前提下，有效降低了支架自身重量，同时减少了材料耗用，兼顾了结构可靠性与制造成本的平衡。支架的所有棱边都做了倒钝处理，安装面的平面度控制在合理公差范围内，保证与阀门、基座贴合时不会出现间隙，避免紧固后产生附加装配应力。

　　关于安装边界与尺寸适配，这款支架的安装孔直径适配常规的铰接销轴与连接螺栓规格，两端耳板的厚度满足铰接副的抗剪强度要求，中间支撑段的内空高度大于减压阀底部突出结构的最大高度，安装后支架与减压阀本体之间留有均匀间隙，不会出现装配干涉。支架的整体宽度控制在减压阀安装位的宽度范围内，不会突出到阀门操作侧影响日常调压操作，也不会占用过多管路周边的安装空间，适合在管路排布紧凑的阀组安装场景使用。在实际选型匹配时，只要确认减压阀的安装孔位尺寸、自重载荷以及安装基座的铰接位参数与该支架适配，就可以直接配套使用，不需要额外做二次加工，能够有效缩短现场安装的施工周期，也能提升阀组安装的标准化程度。

　　从长期运行的角度看，这种一体化结构的支架没有拼接焊缝，不存在焊接缺陷带来的强度失效风险，抗疲劳性能优于焊接成型的支架结构，在长期受振动载荷的工况下使用寿命更长，日常维护时只需要定期检查两端连接紧固件的预紧力即可，不需要做额外的防腐或结构维护，能够大幅降低阀组的运维成本。在气动控制回路的应用场景中，这类支架还能隔绝一部分管路传递的振动，提升减压阀调压精度的稳定性，避免因为振动导致的调压弹簧偏移、压力输出波动等问题，保障下游气动设备的供气压力稳定。
