水平锁紧式带缓冲肘夹压紧机构

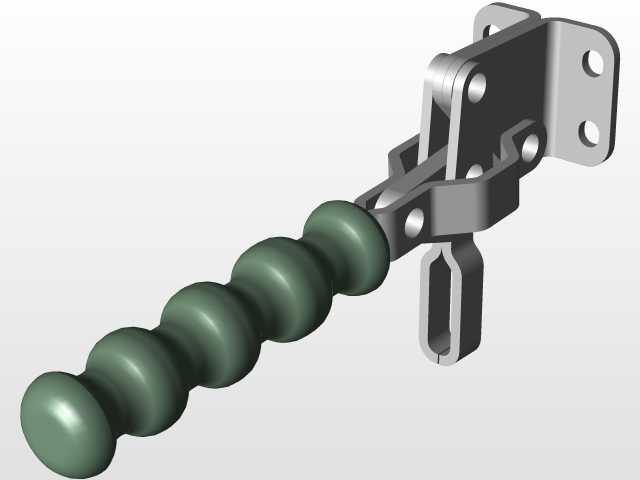

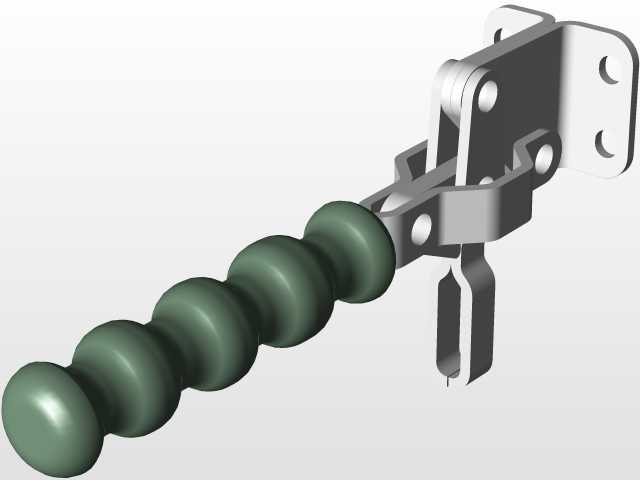

　　该压紧机构属于手动快速夹紧类工装构件，核心应用场景覆盖非标工装治具、生产线工件定位、小型设备舱门快锁、木质/金属工件加工装夹等领域，在需要频繁开合、快速锁定压紧的工位上，能大幅降低装夹操作的时间消耗，相比传统螺栓压紧的操作效率提升60%以上，适合小批量多品种的柔性生产工位使用。从功能特性来看，该机构采用肘节过死点锁紧原理，当手柄扳动到锁紧位置时，连杆机构越过力学死点，即便承受一定的振动载荷也不会自行松脱，锁紧状态下的保持力稳定，可承受持续的侧向与正向压紧载荷。手柄部分采用多段圆弧鼓包式结构，握持时贴合手掌指节的受力分布，操作时无需额外辅助工具，徒手即可完成锁紧与解锁动作，表面做哑光防滑处理，即便手上沾有少量切削液或油污也不易打滑。

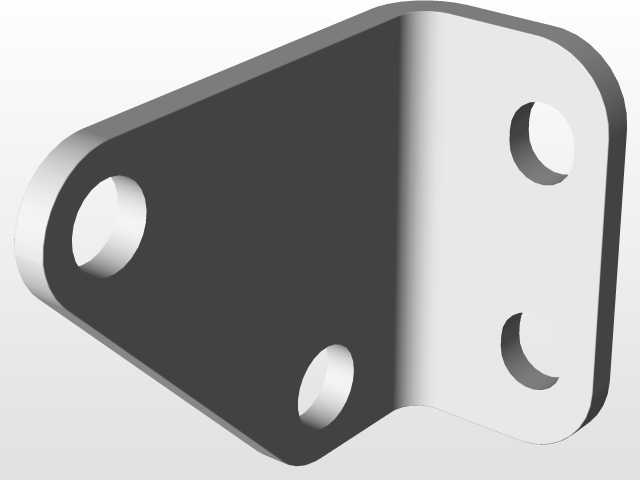

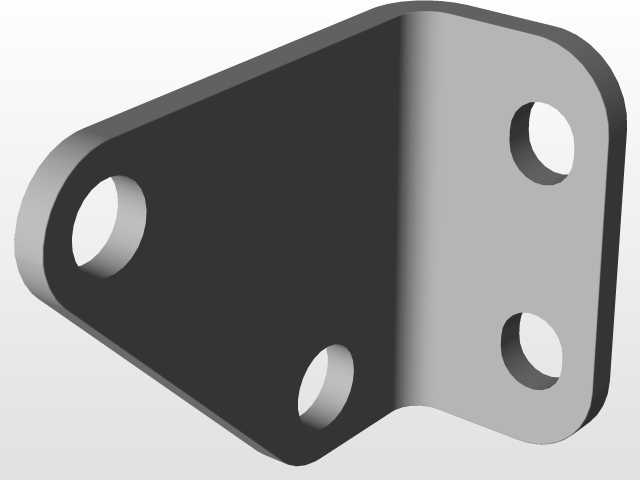

　　安装底座采用带安装孔的折弯板式结构，两个对称的腰型安装孔可适配一定范围的安装位置偏差，安装时无需过高的孔位加工精度，降低安装面的加工要求，底座与连杆连接部位采用销轴铰接，销轴与孔位之间预留合理的配合间隙，长期往复扳动也不会出现卡滞问题。锁紧端的压头采用下垂式钩型结构，可直接勾住待压紧工件的侧边或预设的卡槽位，压头接触工件的端面做小圆弧倒角处理，避免压合时刮伤工件表面，同时压头与连杆之间采用活动铰接结构，压紧时可自动适配工件表面的微小角度偏差，保证压紧力均匀分布在接触面上，不会出现局部压痕或压不实的问题。

　　从设计思路层面，该机构在传统水平式快速夹钳的基础上优化了手柄的握持段长度，根据普通人手的握持力臂范围，将手柄力臂设置在合理区间，操作时的扳动力控制在15-25N区间，既不会因为力臂过长导致机构整体尺寸偏大，也不会因为力臂过短造成操作费力。连杆部分的铰接点位置经过力学仿真校核，死点位置的过盈量控制在0.8-1.2mm区间，既保证锁紧后的自锁可靠性，也避免过盈量过大导致解锁时需要施加过大的扳动力。整体结构的运动间隙经过合理分配，所有铰接部位的转动副都预留了0.05-0.1mm的配合间隙，同时在销轴端部设置限位挡圈，防止长期使用后销轴窜动脱落，无需频繁维护加注润滑脂也能保证长期顺畅运作。从安装边界尺寸来看，该机构锁紧状态下的整体横向伸出长度适配100-150mm区间的压紧行程需求，安装底座的两个安装孔中心距符合通用快速夹钳的安装尺寸规范，可直接替换同规格的传统水平夹钳，无需重新加工安装孔位。竖直方向的安装高度控制在较低区间，安装后不会过多占用工位上方的操作空间，适合安装空间受限的紧凑化工位。解锁状态下手柄向上抬起的角度控制在75度左右，留出足够的工件取放空间，不会因为手柄抬起角度过小导致工件取放时与手柄发生干涉。

　　在实际选型使用时，需要根据待压紧工件的厚度调整压头的伸出长度，该机构的压头杆部预留了长度调节余量，可通过调整锁紧螺母的位置适配不同厚度的工件，适配的工件压紧厚度范围在5-30mm区间，覆盖绝大多数常规工装的压紧需求。需要注意的是，该机构属于手动压紧构件，不适用于持续承受大冲击载荷的工况，在有高频振动的工位使用时，可额外加装防松卡扣提升锁紧可靠性，日常使用时定期检查铰接销轴的磨损情况，当销轴磨损量超过0.2mm时及时更换即可保证锁紧精度。
