阶梯式同轴双凸缘传动轮结构设计

项目分类:3D模型 发布时间:2021-09-08 ID:268723
  • 阶梯式同轴双凸缘传动轮结构设计
  • 阶梯式同轴双凸缘传动轮结构设计

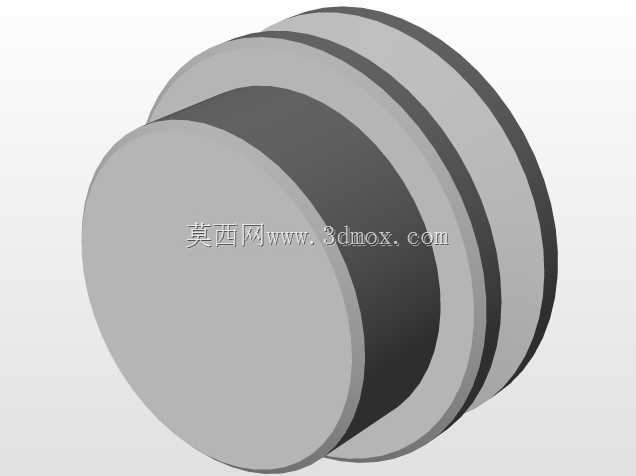

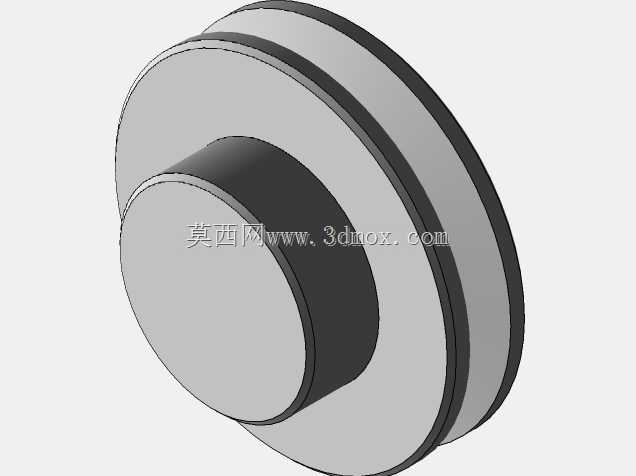

这类带同轴凸台的双轮缘结构件,常应用在中小载荷的定比传动场景中,比如轻工输送线的从动导向轮、小型设备的张紧轮组、手动操作机构的传动滚轮,部分低速皮带输送、软轴传动的辅助支撑位也会用到这类结构,相比单轮缘的滚轮,它的轴向限位能力更强,能避免传动带、牵引绳在运行过程中出现轴向窜动脱槽的问题。从结构设计逻辑来看,主体采用同轴回转体构型,一侧伸出的圆柱凸台是核心安装定位面,加工时可以直接通过这个凸台与机架的安装孔配合,保证轮体的回转同轴度,减少装配时的找正工作量;另一侧的双层轮缘结构,中间的环槽用来容纳传动件,两侧的凸缘起到挡边作用,轮缘的厚度经过受力校核,能够承受传动过程中侧向的挤压力,不会因为长期受带体的侧向摩擦出现卷边变形。做三维建模的时候,要优先保证各回转面的同轴度公差,凸台的外径尺寸要和配套的轴承内圈、安装衬套的内径做公差配合,一般选间隙配合或者过渡配合,方便现场装配更换;轮缘的外径要根据传动比的要求确定,环槽的宽度要比配套传动件的宽度大0.5到1毫米,预留出热胀冷缩和安装偏差的余量,避免运行时出现卡滞。安装边界方面,这类轮体的轴向总长度要匹配机架安装位的间距,凸台的伸出长度要保证安装后轮体和机架侧壁留有1到2毫米的间隙,防止转动时和机架发生摩擦;轮体的最大回转直径要预留足够的周边安全空间,避免和周边的管线、结构件发生运动干涉。实际使用中,这类轮体一般搭配深沟球轴承安装在固定轴上,部分不需要转动的导向场景也可以直接用耐磨衬套套在凸台内,降低制造成本,轮体的材质一般根据载荷选铸铁或者工程塑料,重载场景下会在轮缘表面做淬火处理提升耐磨性,轻载输送场景用尼龙材质就能满足使用要求,还能降低运行时的噪音。建模过程中所有的倒角、圆角都要按照机械加工的工艺要求设置,避免出现尖锐棱角,凸台端面要设计中心孔,方便机加工时的定位装夹,轮缘的端面可以根据需要设计减重槽,在不影响结构强度的前提下降低整体重量,减少转动时的惯量,让传动过程更平稳。
