锅炉水位检测液位指示器三维设计

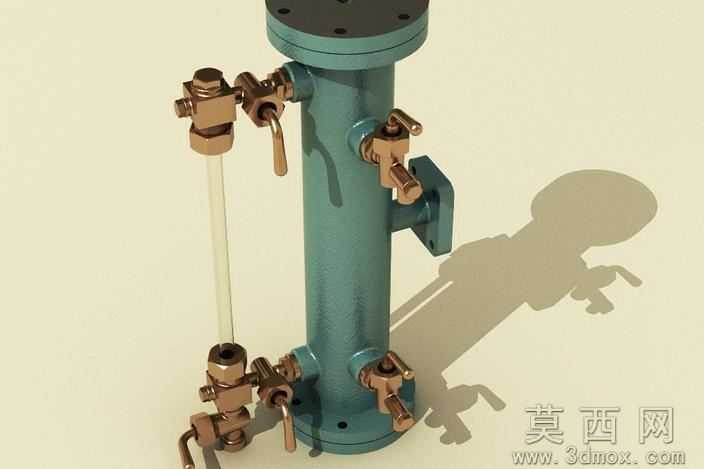

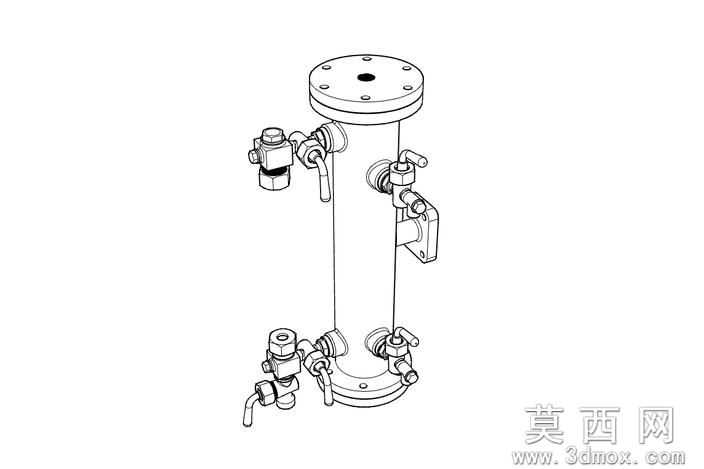

本作品为锅炉配套使用的液位指示器三维模型，整体建模过程严格遵循工业液位检测装置的实际结构比例，首先通过三维软件完成主体立式腔体的基础建模，采用圆柱拉伸命令构建主筒体结构，对筒体上下端的法兰连接端面做精准的孔位阵列，保证后续安装对接的尺寸精度。模型对分布在筒体上下段的多组截止阀结构做了精细化还原，每个阀门的手柄、阀芯、连接接头都采用独立建模后装配的方式完成，还原了黄铜材质阀门的金属质感，通过材质编辑器调整金属粗糙度、反射参数，让铜制阀门呈现出真实的工业金属光泽，同时对主筒体的青绿色漆面材质做了分层处理，模拟出工业涂装的哑光质感与细微的表面颗粒效果。模型还还原了液位观测的透明玻璃管结构，通过调整透明材质的折射率、透光参数，模拟出玻璃管的通透质感与光线折射效果，配套的安装支架采用侧边壁挂式结构，对支架的安装孔位、折弯结构都做了尺寸还原，保证模型可以直接用于虚拟装配场景。整体渲染采用柔和的侧方打光方案，通过主光源勾勒装置的整体轮廓，辅助光源补充暗部细节，投射出柔和的阴影效果，让整个模型的结构层次清晰可见。设计过程中充分考虑了锅炉液位检测的实际工况，各阀门的布局符合现场操作的人机工程要求，上下阀门分别对应汽侧、水侧的取样通路，结构完全匹配实际锅炉液位计的工作原理，既可以作为工业教学的演示模型，也可以用于锅炉系统的虚拟装配仿真场景，模型的各部件都保留了独立的装配层级，方便后续做结构拆解、运动仿真等二次开发使用。
