迷你双轮曲柄联动连铸机构设计

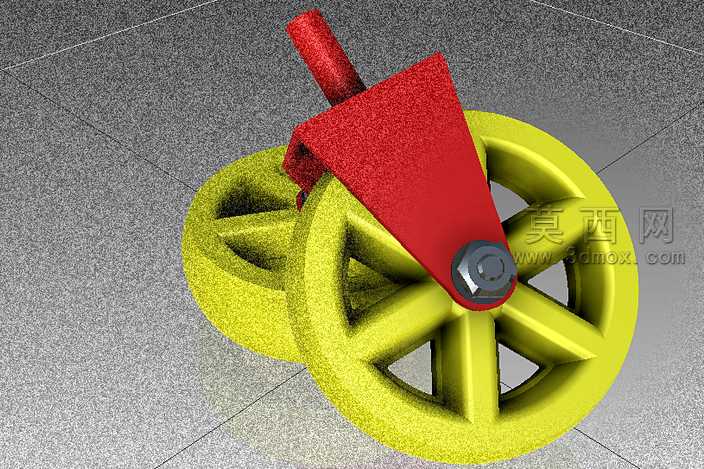

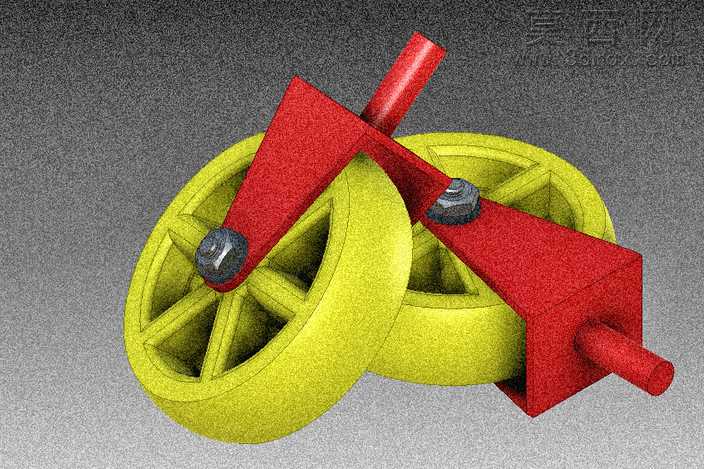

本作品为迷你型连铸机构三维建模设计，整体采用轻量化的紧凑结构布局，通过三维建模软件完成全参数化的零件绘制与装配验证。建模阶段首先对双轮主体进行结构拆分，两个轮体采用辐条式镂空结构，既保证了轮体的结构强度，又有效降低了整体重量，轮体边缘做圆弧过渡处理，避免应力集中问题。曲柄联动部分采用一体式红色构件设计，构件与轮体的连接位置采用标准六角螺栓紧固件完成装配约束，建模时严格按照紧固件标准尺寸绘制螺帽与螺杆结构，保证装配间隙符合实际机械装配公差要求。渲染阶段针对不同部件赋予差异化材质，轮体部分采用哑光黄色颗粒质感材质，模拟工程塑料的表面肌理，曲柄构件采用红色磨砂金属材质，还原铸铁构件的粗糙表面质感，螺栓部分赋予亮面金属材质，突出金属紧固件的光泽差异。整体结构通过曲柄的摆动带动两个轮体产生相对转动，可实现连铸工序中坯料的牵引输送动作，设计时充分考虑了迷你机构的运动干涉问题，在装配环境下完成了运动仿真验证，确保曲柄在全行程摆动过程中不会与轮体、固定基座产生碰撞。结构设计上采用模块化拆分思路，将轮体、曲柄、紧固件、输出轴分为独立可拆分的零件模块，方便后续对单个零件进行迭代修改，输出轴部分做加长设计，可适配不同的动力输入组件，拓展了该迷你机构的适用场景。材质渲染时通过调整粗糙度、金属度参数，让不同部件的质感区分更加明显，背景采用灰色磨砂地面材质，通过光影调整突出机构本身的结构轮廓，让整体展示效果更具工业质感。
