实验室便携夹式桌面台扇结构设计

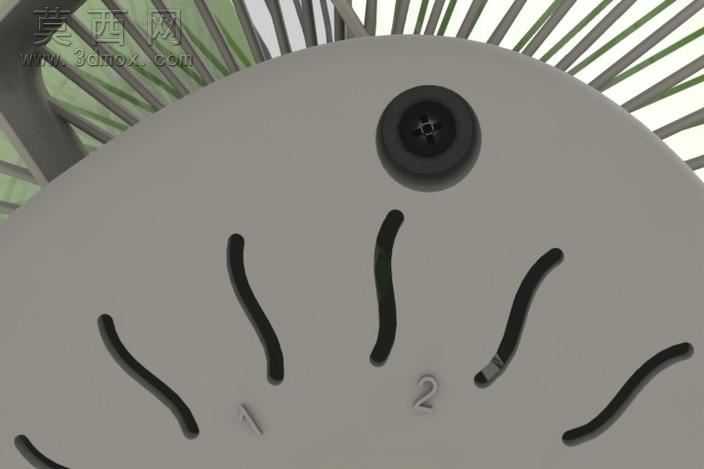

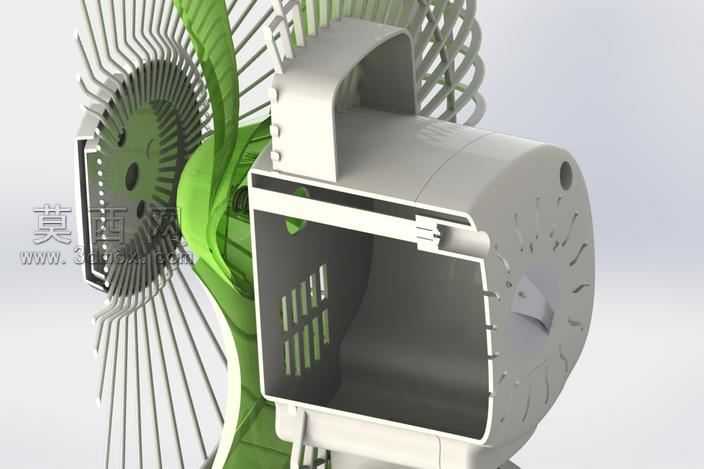

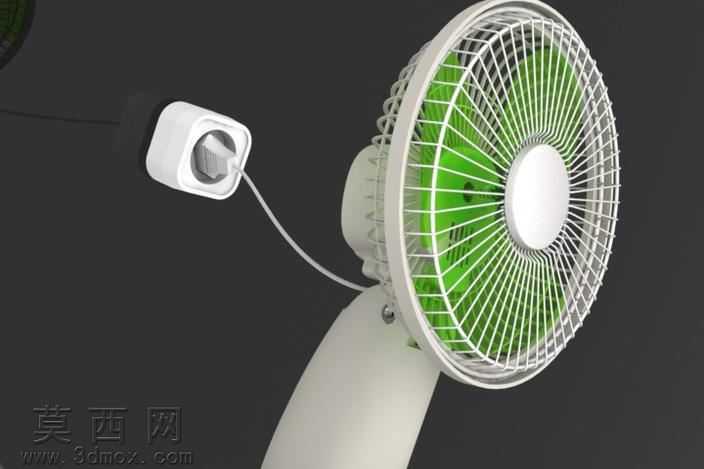

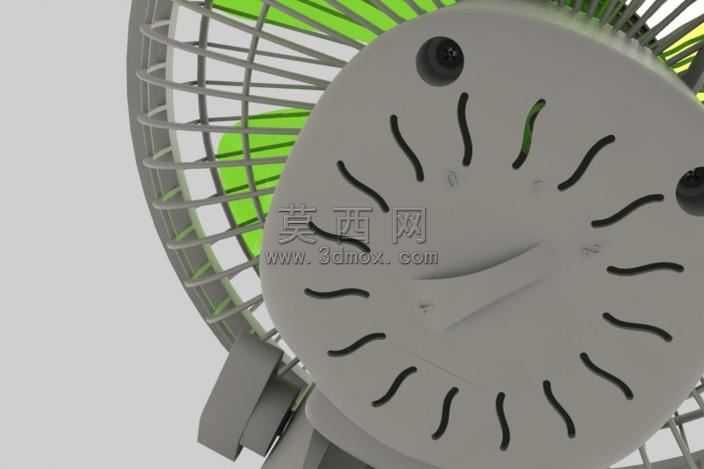

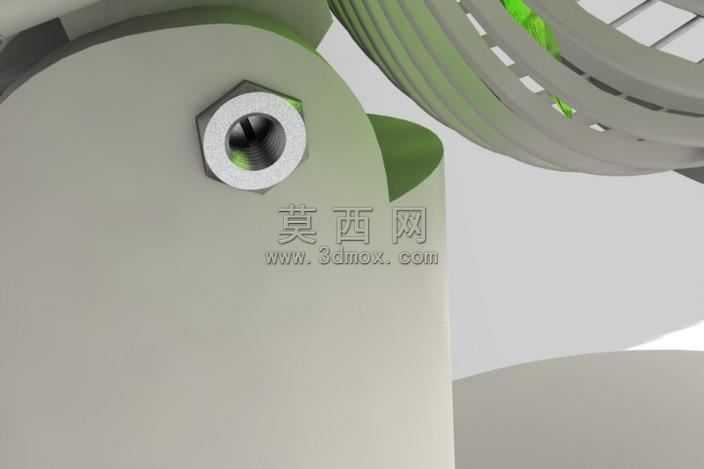

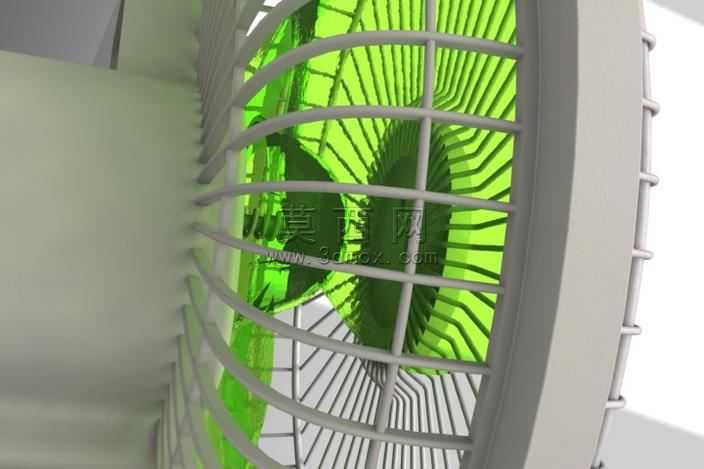

本款台扇的三维建模围绕实验室桌面使用场景展开，整体采用夹装与桌面放置两用的结构设计，建模过程中优先还原产品的实际使用形态与装配逻辑。建模阶段先完成整体比例的框架搭建，以扇头送风部分为核心，先构建扇叶的曲面造型，扇叶采用多片弧面结构，曲面弧度经过反复调整，匹配实际送风时的气流导向需求，扇叶外的防护网罩采用环形阵列的方式生成径向筋条，筋条间距均匀，既保证防护安全性，也尽可能降低对气流的阻挡，网罩外圈做圆角包边处理，避免尖锐边角带来的使用风险。扇头与支架的连接部位设计了可调角度的铰接结构，建模时还原了铰接处的转轴与卡位结构，可实现扇头上下俯仰角度的调节，满足不同朝向的送风需求。底座部分采用夹式结构，夹体部分做了适配不同厚度桌面的开合行程设计，夹头内侧预留了软胶垫的安装位，既可以提升夹持的摩擦力保证放置稳固，也能避免夹装时刮伤桌面漆面。配套的电源适配器采用方正的圆角造型，适配器与扇体之间的连接线做了自然的走线弧度还原，渲染阶段为不同部件匹配了对应的材质：扇叶采用鲜亮的绿色半哑光塑料材质，网罩与支架采用白色哑光硬质塑料，夹头内侧的软胶垫采用浅灰色软胶材质，电源适配器采用白色亮面塑料材质，整体材质区分清晰，还原了实物的质感表现。设计过程中充分考虑了小型桌面风扇的使用痛点，整体结构紧凑不占用过多桌面空间，夹装结构拓展了使用场景，既可以放置在实验台平面，也可以夹持在实验台边缘、隔板等位置，适配实验室多样化的摆放需求，各部件的装配间隙控制合理，符合小家电产品的生产装配公差要求，铰接部位的结构强度也经过建模阶段的校验，保证多次调节角度后仍能保持稳定的支撑效果。
