透明壳体多通路通风换气结构设计

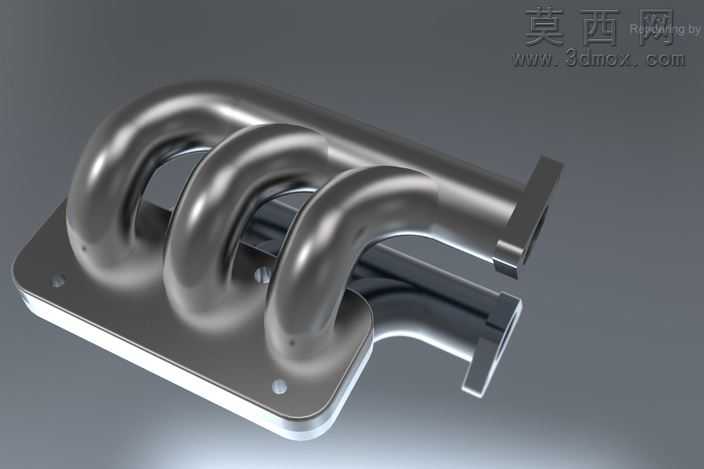

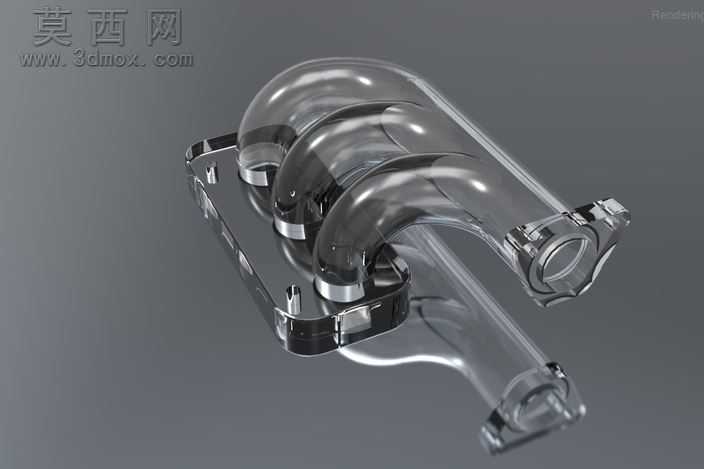

本作品为通风换气类结构的三维设计成果，建模阶段依托三维参数化设计软件完成全流程构建，首先对整体功能需求进行拆解，明确该结构需要实现多通路气流导向、安装定位稳固、外观通透可视的核心设计目标。建模过程中先绘制基础安装底座的二维草图，对底座上的定位卡扣、安装孔位进行精准尺寸约束，确保后续装配时能够与配套部件完全契合，再通过拉伸、切除等基础特征命令完成底座实体构建。针对核心的多通路弯曲流道部分，采用曲面建模与实体建模结合的方式，先绘制各段流道的中心引导线，再通过扫掠命令生成流畅的曲面壳体，对流道的弯折弧度进行反复调整，避免气流通过时产生不必要的紊流与风阻，保证通风换气效率。材质与渲染阶段，为整体结构赋予高透明亚克力材质，调整材质的折射率、透明度与反光参数，既能够清晰展示内部流道的走向结构，也还原了透明塑料件的真实质感，同时对金属连接件部分赋予抛光金属材质，与透明壳体形成视觉层次对比。渲染时采用柔和的侧方打光方案，通过光线在透明材质表面的折射与反射效果，凸显流道的曲面流畅度与整体结构的精致感，背景选用中性灰色调，避免多余元素干扰结构本身的展示。结构设计上充分考虑实际使用场景的需求，流道的进出口位置做了法兰式连接结构，方便与外部通风管路对接，底座的卡扣设计兼顾了安装便捷性与连接牢固度，整体壁厚均匀分布，既满足结构强度要求，也适配后续注塑生产的工艺需求，避免出现壁厚不均导致的缩痕、变形等生产问题。设计过程中对气流走向进行了模拟预判，多通路的布局能够实现多方向同时换气，弯曲流道的弧度设计经过多次优化，在有限的安装空间内最大化气流通过量，同时降低气流运行时产生的噪音，整体结构兼顾了功能性、工艺性与展示性，是通风换气部件设计的一次完整实践。
