吊装龙门配套轨道行走承载小车结构

项目分类:起重机 发布时间:2024-12-10 ID:839979
  • 吊装龙门配套轨道行走承载小车结构

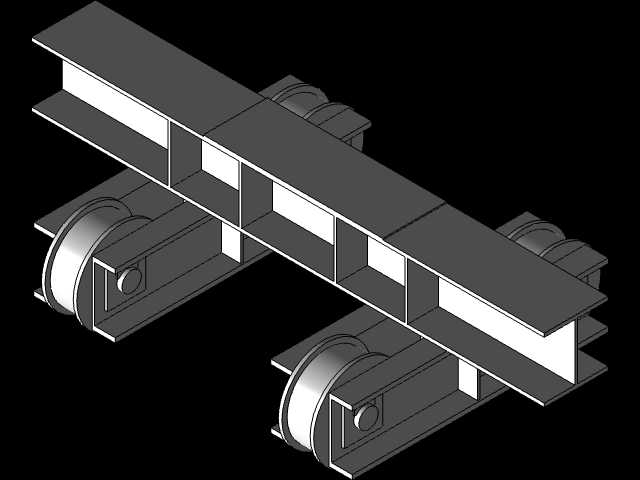

  从结构设计逻辑来看,该小车采用对称双轮组布局,两组行走轮分别布置在承载梁的两端下方,每组轮组配置两个贴合轨道翼缘的钢制行走轮,轮缘做了适配工字钢轨道的圆弧过渡处理,行走过程中可自动对中轨道,避免脱轨风险;承载主体采用双拼工字钢焊接结构,两根平行工字钢通过横向加劲肋焊接连接,加劲肋间距根据额定载荷下的梁体抗弯挠度计算确定,可有效避免承载时梁体发生侧向失稳与下挠变形,梁体上表面预留与龙门架立柱连接的安装孔位,孔位公差按照机械装配IT7级精度控制,保证立柱安装后的垂直度偏差在允许范围内,避免龙门架组装后出现受力偏载。在车间重型工件周转、户外设备安装、重型构件短距离移位的作业场景里,龙门式吊装系统的轨道移运单元一直是决定作业效率与载荷安全的核心部件,本次呈现的轨道行走承载小车,正是配套吊装龙门架使用的移运执行构件,主要承担龙门架主梁的承载、沿预设轨道的平稳行走功能,配合起吊机构完成重物在轨道覆盖范围内的转移作业,避免重型工件吊装时的人工移位风险,适配厂区固定作业区、临时搭建吊装工位的移运需求。

  轮组与承载梁的连接采用铰接式支座设计,支座与梁体通过高强度螺栓连接,轮轴与支座之间配置自润滑滑动轴承,可在轨道存在小幅高低差时自动调整轮组接触角度,保证四个行走轮始终与轨道顶面均匀接触,避免单轮过载导致的轮压超标、轨道局部压溃问题。从安装边界来看,该小车的行走轮轮距适配常规24a-30a型号的工字钢轨道,轮缘内侧间距比轨道翼缘宽度单侧预留3-5mm的间隙,既保证行走时不会出现卡滞,也能限制横向窜动量;承载梁的总长度根据龙门架的跨度需求匹配,两端轮组的中心距比轨道安装的中心距偏差控制在±2mm以内,安装时可直接将小车整体吊放至预设轨道上,再完成上部龙门架立柱的紧固连接,无需现场对轮组进行二次调整。

  功能特性上,该小车无自带动力驱动,属于被动式行走单元,依靠外力牵引或者起吊重物后的人力推动即可沿轨道移动,结构无复杂传动部件,日常维护仅需定期检查轮轴润滑状态、连接螺栓紧固力矩即可,故障率极低,适合作业频率中等、载荷范围在5吨以内的吊装场景使用;轮体采用45号钢调质处理,表面淬火硬度达到HRC40-45,可承受长期反复轮压作用而不出现过度磨损,承载梁的焊接焊缝按照二级焊缝标准检测,保证整体结构的强度冗余,在额定载荷下的静载安全系数不低于3倍,动载安全系数不低于1.5倍,符合起重机械相关结构安全要求。

  在实际应用中,这类小车常搭配可拆卸式龙门架使用,可根据作业需求快速搭建临时吊装工位,相比固定安装的桥式起重机,投入成本更低、场地适应性更强,尤其适合机加工车间的重型工件上下料、设备维修时的部件移位、仓储区域的重型货物周转等场景,设计时充分考虑了现场安装的便捷性,所有连接部件均采用标准件,损坏后可快速更换,无需定制特殊配件;同时梁体结构做了轻量化优化,在保证强度的前提下尽可能降低自身重量,方便人工搬运与组装,单组小车的自重控制在两人可抬运的范围内,适合没有重型吊装设备的临时作业场景使用。
