管道横向位移补偿双铰链伸缩接头结构

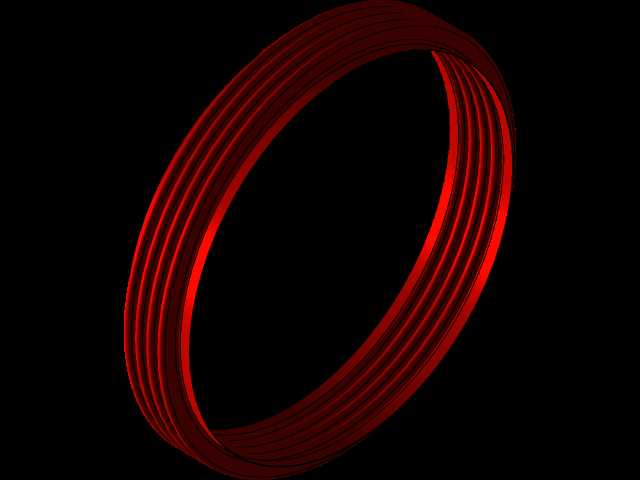

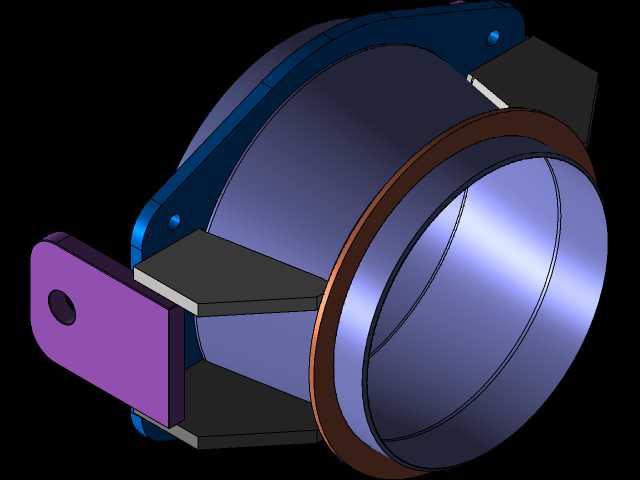

　　在长距离输送管线、厂区工艺管网的布设过程中，热胀冷缩带来的轴向、横向位移是管路设计阶段必须优先解决的问题，尤其是存在多段平行排布、设备接口存在安装偏差的场景下，普通的轴向伸缩节无法适配横向错位的补偿需求，双铰链伸缩接头正是针对这类工况开发的管路连接件。这类接头的核心作用是在允许的位移范围内，补偿管线因温度变化、基础沉降、设备运行振动带来的横向错位，同时保证管路的密封性能，避免管路应力集中导致的焊缝开裂、法兰泄漏甚至管路断裂事故，在发电厂汽水回路、石化工艺管线、城市燃气输配管网的膨胀节段都有大量应用。从结构设计逻辑来看，这款双铰链伸缩接头采用了带圆角的板式主体结构，主体一端为圆弧过渡的平板结构，开设铰接用通孔，用于和相邻管段的铰链支座形成铰接副，两个铰接副配合形成的连杆结构，能够让接头在垂直于管路轴线的平面内实现一定角度的偏转，配合内部的密封伸缩段，就可以实现横向位移的补偿，区别于普通球形补偿器的多向偏转特性，双铰链结构的位移方向被限制在铰链转动平面内，更适合位移方向明确的管段，能避免不必要的附加扭矩传递到相邻设备接口。

　　在外形与安装边界设计上，主体平板的厚度根据管路通径对应的压力等级匹配，铰接孔的孔径与配套的铰接销轴采用间隙配合，保证转动过程中无卡滞，平板的圆弧端是为了避免转动过程中与相邻的支座结构发生运动干涉，直边段则和内部的伸缩套筒部分做刚性连接，保证整体结构的刚度，安装时需要注意两个铰接点的轴线必须保持平行，否则会导致偏转过程中出现附加应力，大幅缩短接头的使用寿命，同时铰接孔的中心距是核心安装尺寸，直接决定了接头的最大横向补偿量，选型时需要根据管线的计算位移量预留足够的余量，避免极限工况下接头被拉脱或者顶死。

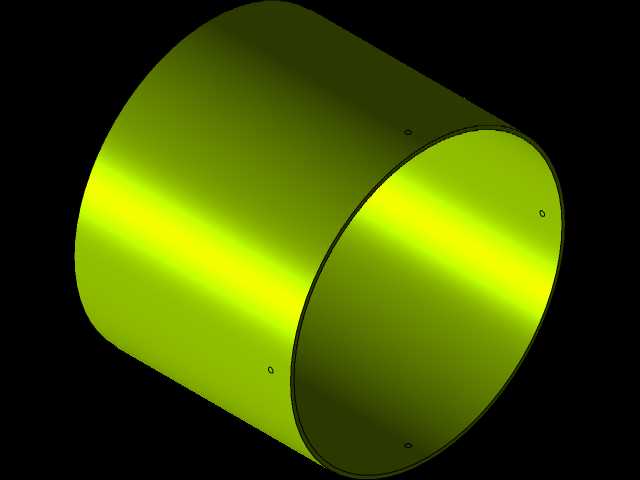

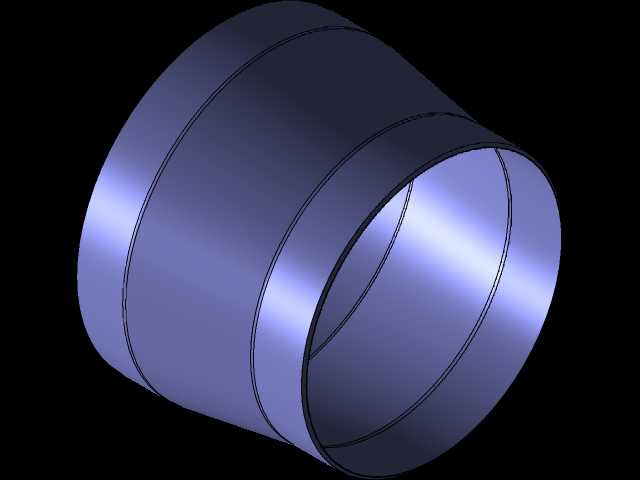

　　在实际管路布设中，这类双铰链伸缩接头通常成对使用，两个接头分别布置在需要补偿管段的两端，配合中间的管段形成类似平行四边形的连杆机构，当中间管段发生横向位移时，两端的铰链同步偏转，内部的密封段做微量的轴向伸缩，既可以吸收横向位移，又不会在管路内部产生额外的内压推力，相比大拉杆横向补偿器，这种结构的整体尺寸更紧凑，安装占用的管廊空间更小，尤其适合厂区内管架空间有限、管线排布密集的场景。设计这类接头的三维模型时，需要重点关注铰接副的运动间隙模拟，不能将铰接孔和销轴做成过盈配合的刚性连接，否则在做管路运动仿真时会出现报错，无法真实模拟实际的位移补偿效果，同时主体平板的圆角半径需要根据最大偏转角度计算，保证接头偏转到最大设计角度时，平板边缘不会和相邻的支座结构发生碰撞，内部伸缩段的配合长度需要满足最大横向位移时的密封面搭接长度要求，避免出现密封失效泄漏的问题。

　　在石化装置的管廊上，很多管线随设备运行会存在周期性的小幅振动，双铰链结构的铰接副可以吸收这类振动带来的微动位移，避免振动应力传递到设备的接口法兰处，保护设备的机械密封不受损坏，而在发电厂的汽水管道中，管线启动和停机过程中的温度变化幅度大，产生的热位移量也更大，这类接头的偏转角度设计通常会预留15%左右的余量，应对实际安装过程中出现的基础沉降偏差。从结构受力角度来看，接头工作时内压产生的轴向力会由铰链结构承担，不会传递到两端的固定管架上，因此可以降低管架的设计载荷，减少管架的建设成本，这也是这类接头在长距离管线上被广泛应用的重要原因，建模过程中需要保证铰链部分的结构强度满足内压推力的载荷要求，铰接孔的位置需要做局部的加强结构，避免长期受载出现孔边变形，导致转动卡滞。
