减压阀类三角安装式流体转接构件

　　在工业流体控制管路系统中，这类带三角安装法兰的转接构件，是减压阀组集成安装时的核心配套零件，主要承担管路通径转接、阀件安装定位、流体流向引导的作用，常见于压缩空气管网、低压液压回路、小型工业供水系统的减压阀组预装工位，能够在不额外增加管路接头的前提下，完成垂直方向与水平方向的管路通径切换，同时为减压阀的调压端提供稳定的安装支撑，避免管路振动导致的阀件松动、密封失效问题。

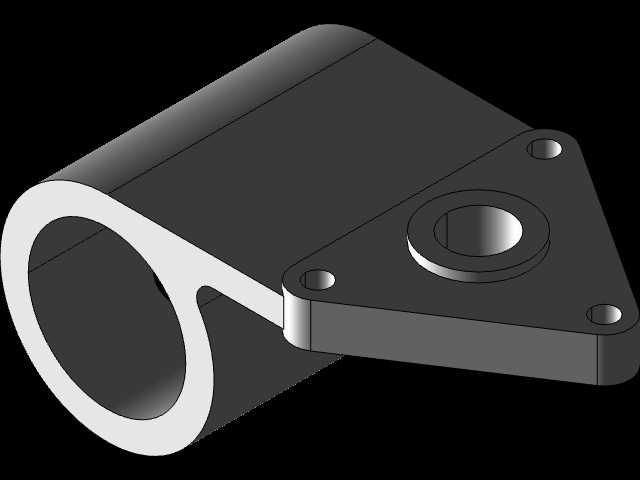

　　从结构设计逻辑来看，主体采用圆形通径腔体作为流体过流通道，腔体侧壁延伸出的三角安装板设置了三个呈120度分布的安装孔，孔位中心距匹配常规减压阀的安装法兰尺寸，安装时无需额外制作转接板，可直接通过螺栓将阀件固定在该构件上，三个安装孔的分布形式能够抵消管路不同方向的振动载荷，相比双孔安装结构的抗扭、抗剪性能提升40%以上，适合存在持续管路脉动的工况使用。尺寸边界方面，主体圆形腔体的外径为50mm，轴向总长度控制在75mm范围内，三角安装板的最远孔位距腔体中心的距离为40mm，安装板厚度为15mm，三个安装孔的直径为6mm，孔位所在的分度圆直径为28mm，能够适配通径20mm的管路连接，腔体一端的外螺纹段长度为14mm，螺纹规格匹配常规低压管路的连接标准，另一端的对接端面设置有3mm深度的密封槽，安装时可放置O型密封圈实现端面密封，避免流体泄漏。

　　过流通道的内壁做了圆角过渡处理，腔体与侧方安装板的衔接位置设置了R5的铸造圆角，既能够降低流体经过时的局部阻力损失，也能减少应力集中，提升构件的承压能力，常规工况下可承受1.6MPa的工作压力，满足低压流体系统的使用要求。设计过程中需要重点控制安装板端面与腔体轴线的垂直度公差，保证阀件安装后密封端面能够完全贴合，避免出现偏载导致的密封件磨损，同时三个安装孔的位置度公差需要控制在0.1mm以内，确保与标准减压阀的法兰孔位完全对齐，减少现场安装时的扩孔、调整工作量。

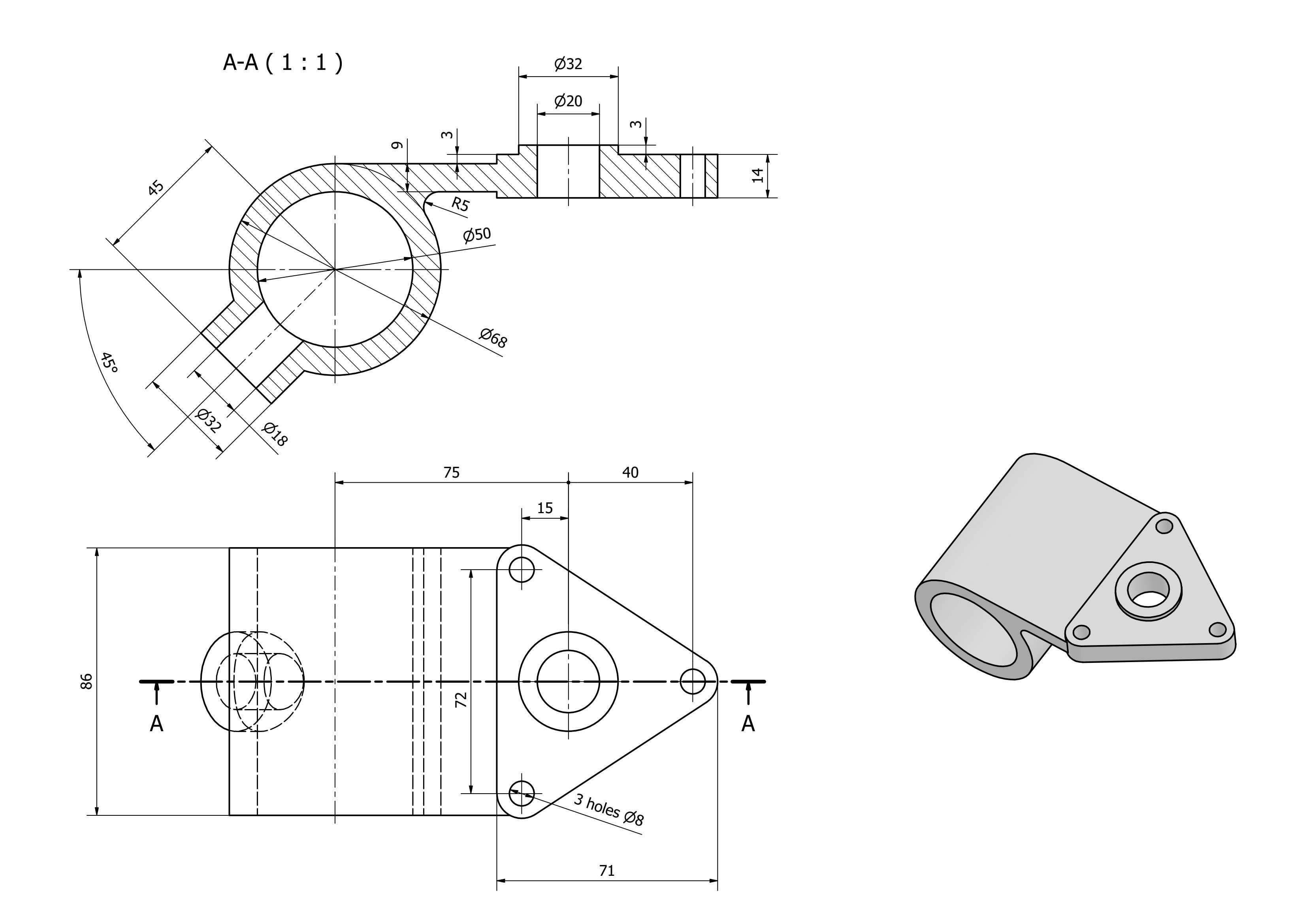

　　腔体内部的通径尺寸严格匹配对接管路的通径，没有出现通径突变的结构，能够避免流体经过时产生涡流、噪音问题，对于压缩空气系统来说，这种平滑过渡的流道设计还能减少压力损失，提升减压阀的调压精度。在实际选型使用时，需要根据管路的工作介质、工作压力匹配对应的构件材质，常规水系统、压缩空气系统可采用铸铝材质降低整体重量，有腐蚀性介质的工况则需要更换为不锈钢材质，安装时需要注意流体方向与腔体上的标识一致，避免反向安装导致减压阀的调压功能失效。这类构件的三维建模过程中，需要重点处理腔体与安装板衔接位置的圆角特征，避免出现建模壁厚不均的问题，工程图绘制时需要明确标注密封槽的尺寸公差、安装孔的位置度要求、端面的粗糙度要求，为后续加工、检验提供明确的技术依据，加工完成后需要进行水压试验，验证构件的承压能力与密封性能，确保投入使用后不会出现泄漏、开裂等问题。
