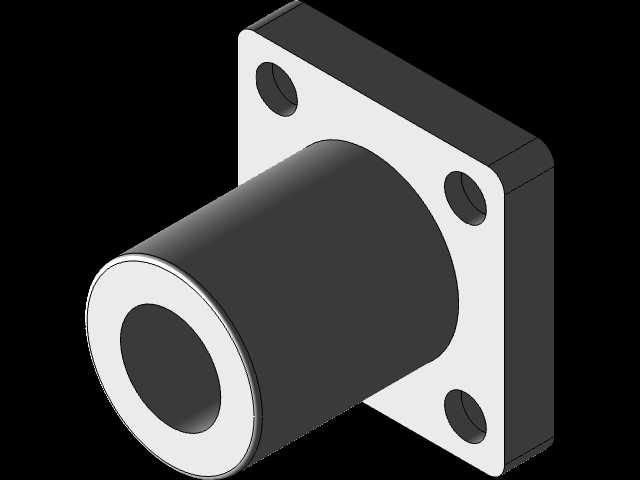

方法兰型直线运动轴承LMK12UU结构

　　做自动化设备结构设计的同行，大概率都在滑台模组、移栽机构、导向轴系里碰过这类方法兰直线轴承，LMK12UU这个规格属于轻载线性导向里的常用件，和圆法兰、对边法兰的同内径型号比，它的安装贴合面是方形切边结构，四个安装孔呈对角分布在法兰盘四角，在紧凑安装空间里的定位便利性要高不少——尤其是在铝型材搭建的小型设备框架上，方形法兰的边可以直接靠住型材的安装槽侧壁做预定位，不用额外加工定位销孔就能快速对齐安装位，省不少装配调试的时间。

　　从实际使用场景看，这类轴承主要用在行程不超过1米、负载在几十公斤级的往复直线运动机构里，比如3C检测设备的探针升降模组、包装线的小型推料机构、小型点胶机的Z轴导向、非标治具的滑动定位单元，它的核心作用是给配套的光轴提供径向支撑，同时把滑动摩擦转化为内部钢珠的滚动摩擦，大幅降低运动过程中的阻力，保证轴系运动的同轴度和直线度，避免运动过程中出现卡滞、偏磨的问题。

　　从结构设计逻辑上拆解这个零件，主体是一个淬硬处理的轴承钢外套筒，内部保持架均匀排布着多列循环钢珠，钢珠沿着套筒内壁的滚道做无限循环运动，两端配有密封挡圈，既能阻挡外部的粉尘、切削碎屑进入轴承内部滚道，也能防止内部的润滑脂在往复运动中过快泄漏，延长维护周期。前端的方形法兰和外套筒是一体化加工成型的，相比那种卡簧固定法兰的款式，一体化结构的法兰端面和套筒轴线的垂直度更容易保证，安装后不会因为法兰歪斜导致轴承受力不均，出现早期磨损的问题。

　　说下实际选型和安装需要注意的尺寸边界，这个型号适配的导向光轴公称直径是12mm，选型时要注意光轴的公差要选g6级的硬轴，表面粗糙度控制在Ra0.8以下，轴的表面硬度要达到HRC60左右，不然软轴会很快把钢珠的滚道磨出沟槽，直接导致运动精度丧失。法兰端的四个安装孔是通孔，适配M4的内六角螺丝，安装时要注意法兰贴合的安装面平面度不能超过0.02mm，如果安装面有凸起或者倾斜，锁螺丝之后会导致轴承套筒变形，内部钢珠循环不畅，运动阻力陡增，甚至直接卡死。套筒部分的外径是标准尺寸，安装座的配合孔公差建议选H7，不要用过盈配合，压装的时候要均匀受力在法兰端面，不能直接敲套筒外壁，不然很容易把外套筒敲变形，压坏内部的保持架。

　　很多新手设计的时候容易忽略这类轴承的负载特性，它只能承受径向载荷，不能承受轴向力，如果机构里有轴向的冲击力，必须额外加轴向定位的挡圈或者止推结构，不能指望直线轴承来扛轴向力，不然钢珠会直接从滚道里脱出，造成轴承报废。另外在垂直安装的轴系里使用时，要考虑轴承的预紧和防尘，尤其是在有切削液、粉尘的加工环境里，最好在轴承外侧再加一层防尘护套，避免杂质进入滚道造成研磨磨损。

　　从建模的角度说，画这个模型的时候要重点保证几个关键形位公差：法兰端面和套筒内孔轴线的垂直度、套筒内外圆的同轴度、四个安装孔相对于内孔中心的位置度，这些参数直接决定了零件加工出来之后能不能正常装配使用。很多新手建模的时候只画外形，忽略了内部钢珠的循环路径、密封槽的尺寸，做出来的模型只能看外观，没法用来做装配干涉检查，实际生产里用的时候就会出现和周边零件干涉、密封件装不进去的问题。比如两端密封槽的深度如果画浅了，密封圈装上去之后会高出端面，压到安装座上就会增加运动阻力；如果画深了，密封圈固定不牢，运动的时候会跟着轴窜动，起不到密封作用。

　　还有一个容易被忽略的细节，这类方法兰轴承的法兰四个角是做了小倒角处理的，不是直角，建模的时候如果把角做成尖锐直角，实际安装的时候如果安装座的沉孔角部有清根不到位的情况，法兰就没法完全贴紧安装面，导致安装歪斜。套筒的末端也做了导入倒角，方便装配的时候顺利压入安装座孔，不会刮伤安装孔的内壁。内部保持架的窗口尺寸要和钢珠直径匹配，保证钢珠既能灵活转动，又不会从窗口里掉出来，循环槽的换向处要做圆滑过渡，不然钢珠在换向的时候会产生卡顿，运动的时候就会出现爬行、抖动的问题，影响设备的运动平稳性。

　　在实际设备维护里，这类轴承属于易损件，一般在连续运行的设备上，半年到一年就需要检查更换，选型的时候如果是高速往复运动的工况，要选带密封的型号，定期补充锂基润滑脂，不要在无润滑的状态下长时间干磨，不然滚道很快就会出现点蚀，运动噪音变大，精度下降。如果是低速轻载的工况，比如手动调节的治具机构，可以选不带密封的经济型型号，降低采购成本。
