储能模组电芯组配结构三维设计

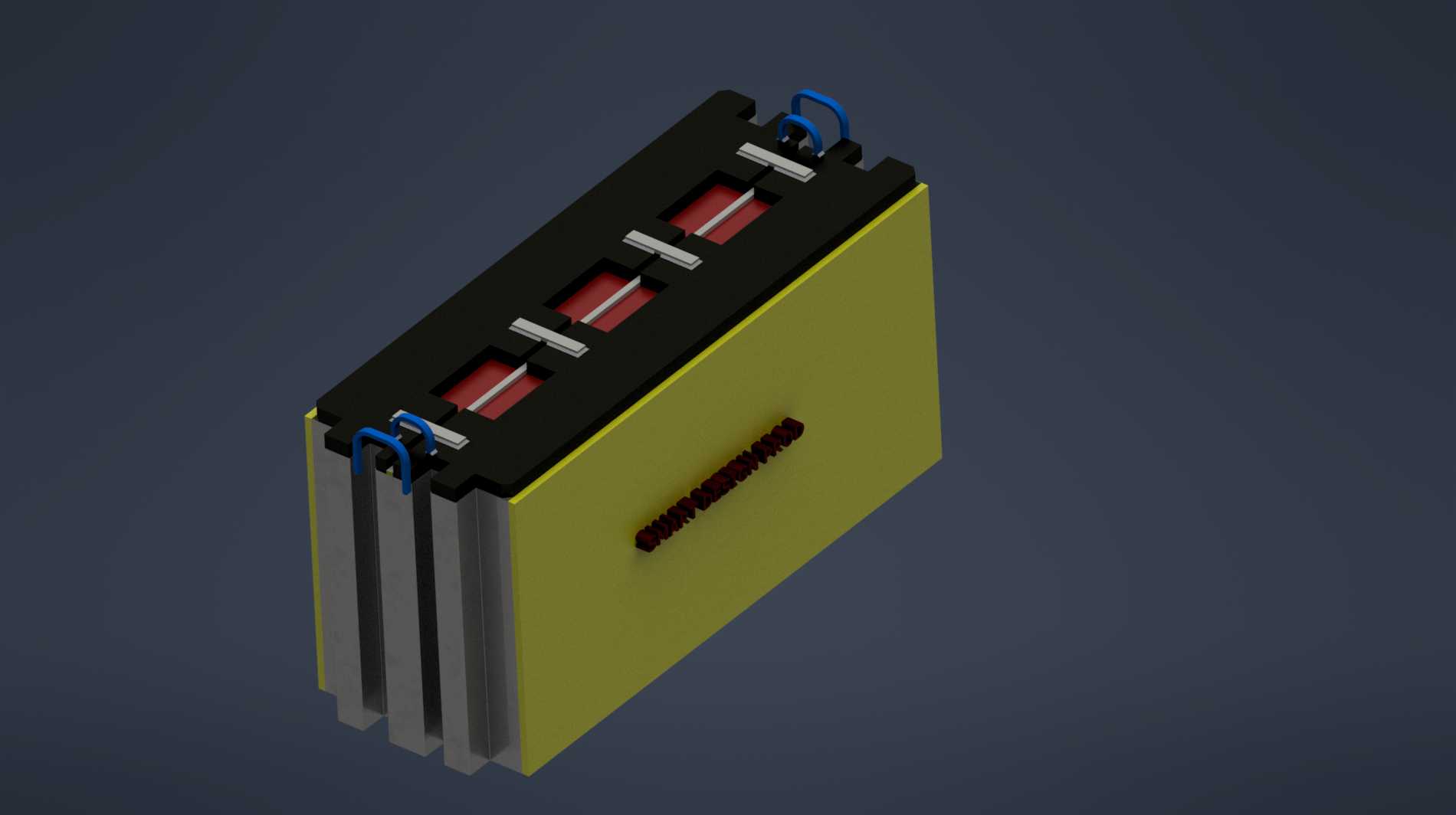

　　做储能系统集成的结构设计时，最先要落地的就是单组电芯的排布方案，这次的模组结构，是针对户用储能、小型备电场景做的紧凑化设计，先从安装边界说起，整个模组的外轮廓做了规整的长方体切边，侧边预留的12mm安装边是直接对应标准储能柜的层架卡槽，不需要额外做转接支架，底部的定位凸台高度控制在3mm，刚好卡入层架的定位沉孔，装配时不需要反复对位，单人就能完成上架操作。

　　从功能特性上看，这个模组采用四串电芯的排布逻辑，电芯之间的隔热垫预留了0.8mm的压缩余量，既可以抵消电芯充放电过程中的膨胀形变，又能保证相邻电芯之间的热隔离，避免单电芯热失控蔓延到整组。顶部的汇流排采用内嵌式设计，不是传统的外露搭接结构，汇流排的走线槽深度做了2.5mm，刚好把镍片汇流排完全嵌入，外部的绝缘盖板压合之后，不会出现汇流排翘起、绝缘距离不足的问题，顶部的蓝色拉环是快拆结构，不是装饰件，后期维护更换单节电芯的时候，只需要拉起拉环就能解锁对应位置的电芯压块，不需要拆解整个模组的上盖，能把单电芯更换的时间压缩到原来的三分之一。

　　设计思路上没有追求过高的能量密度，而是优先考虑生产装配的便利性和后期运维的可达性，模组侧面的黄色绝缘侧板采用卡扣式固定，侧板和电芯侧面之间预留了1mm的导热胶填充间隙，注胶的时候不需要额外做治具挡边，胶层厚度可以均匀控制在设计值，不会出现局部缺胶导致的散热不均。侧边的标识槽是下沉式设计，铭牌粘贴之后不会突出侧板表面，避免上架安装的时候铭牌被层架刮蹭脱落，标识槽的位置刚好对应人眼站立操作的观察高度，巡检的时候不用弯腰或者踮脚就能看清模组的参数标识。

　　实际应用场景里，这类模组主要适配小型工商业储能柜、家庭储能壁挂机、通信基站备电单元这些对安装空间有严格限制的场景，模组的输出极采用侧出式设计，接线端子的位置距离侧边20mm，接线操作的时候工具不会和相邻模组产生干涉，相邻模组并排安装的时候，模组之间预留了5mm的通风间隙，配合储能柜的强制风冷风道，冷风可以直接从模组间隙流过，带走电芯工作产生的热量，不需要额外在模组之间加装导流板。

　　结构细节上，电芯之间的分隔板采用阻燃PBT材质，分隔板上的定位筋刚好卡入电芯的外壳凹槽，装配的时候电芯不会出现移位，每个电芯位置都做了独立的限位，不管是运输过程中的振动还是长期使用的形变，都不会出现电芯错位导致的汇流排拉扯断裂问题。顶部的压条采用分段式设计，不是整根通长压条，每个电芯对应独立的压块，压块的压力通过计算控制在电芯外壳允许的压强范围内，不会因为压装力过大导致电芯外壳变形，也不会因为压力不足导致电芯在模组内部窜动。

　　很多新手做这类模组设计的时候，容易忽略安装和运维的操作空间，要么把端子位置设计得太靠内，接线的时候扳手伸不进去，要么把模组外壳做的完全封闭，后期出问题只能整个模组报废，这个结构在设计之初就把全生命周期的操作需求都考虑进去了，从产线的装配工序，到现场的上架安装，再到后期的故障维护，每个环节的操作路径都做了预留，比如汇流排的焊接位置预留了焊枪的操作空间，不需要特殊角度的焊头就能完成焊接，绝缘盖板的固定螺丝采用同一种规格，现场维护不需要带多种型号的螺丝刀，这些细节不会体现在渲染图上，但实际落地的时候会直接影响生产效率和运维成本。

　　另外模组的边角都做了R3的圆角处理，不是尖锐的直角，一方面是避免装配的时候划伤操作人员，另一方面是减少运输过程中边角磕碰导致的绝缘层破损，底部的支撑筋做了网格状设计，既可以减轻整个模组的结构件重量，又能保证底部的结构强度，即使模组堆叠三层，底部的结构件也不会出现变形，支撑筋的高度是4mm，模组底部和安装层架之间留出了通风间隙，冷风可以从底部流过，带走电芯底部的热量，避免出现底部积热的问题。
