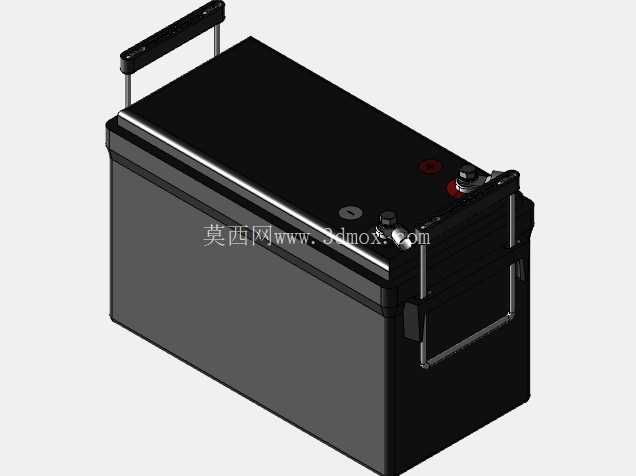

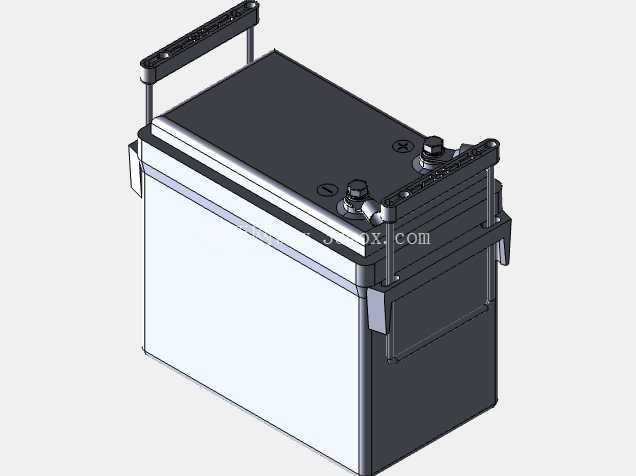

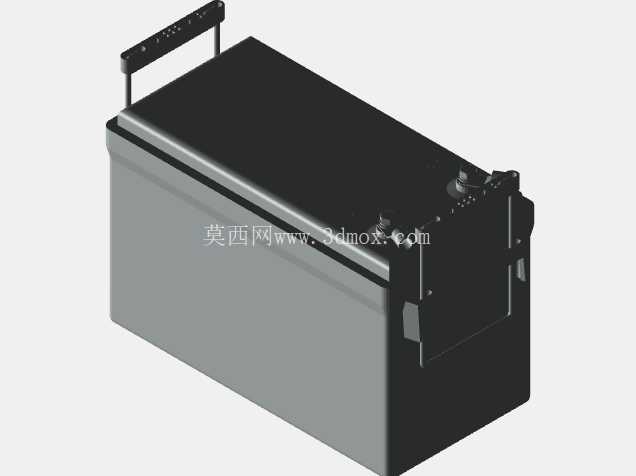

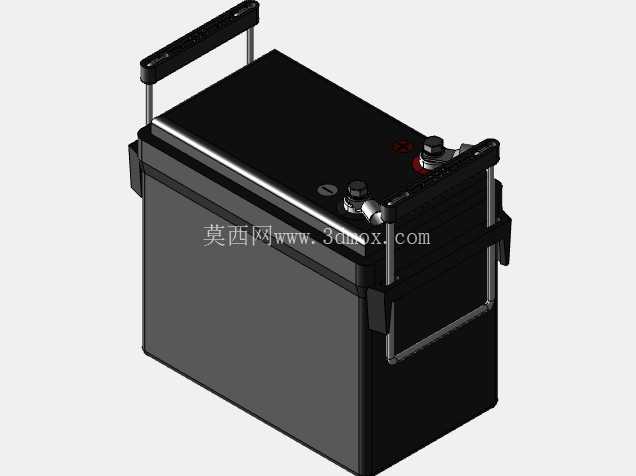

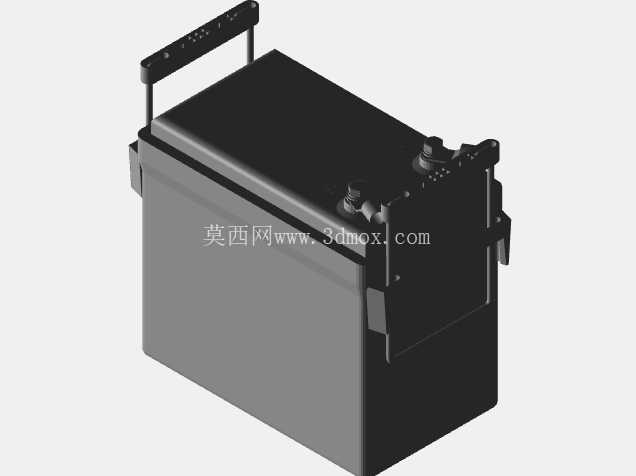

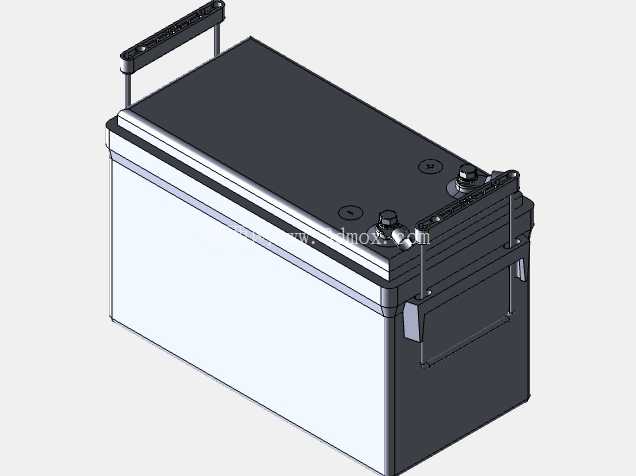

12V磷酸铁锂离网储能电池结构设计

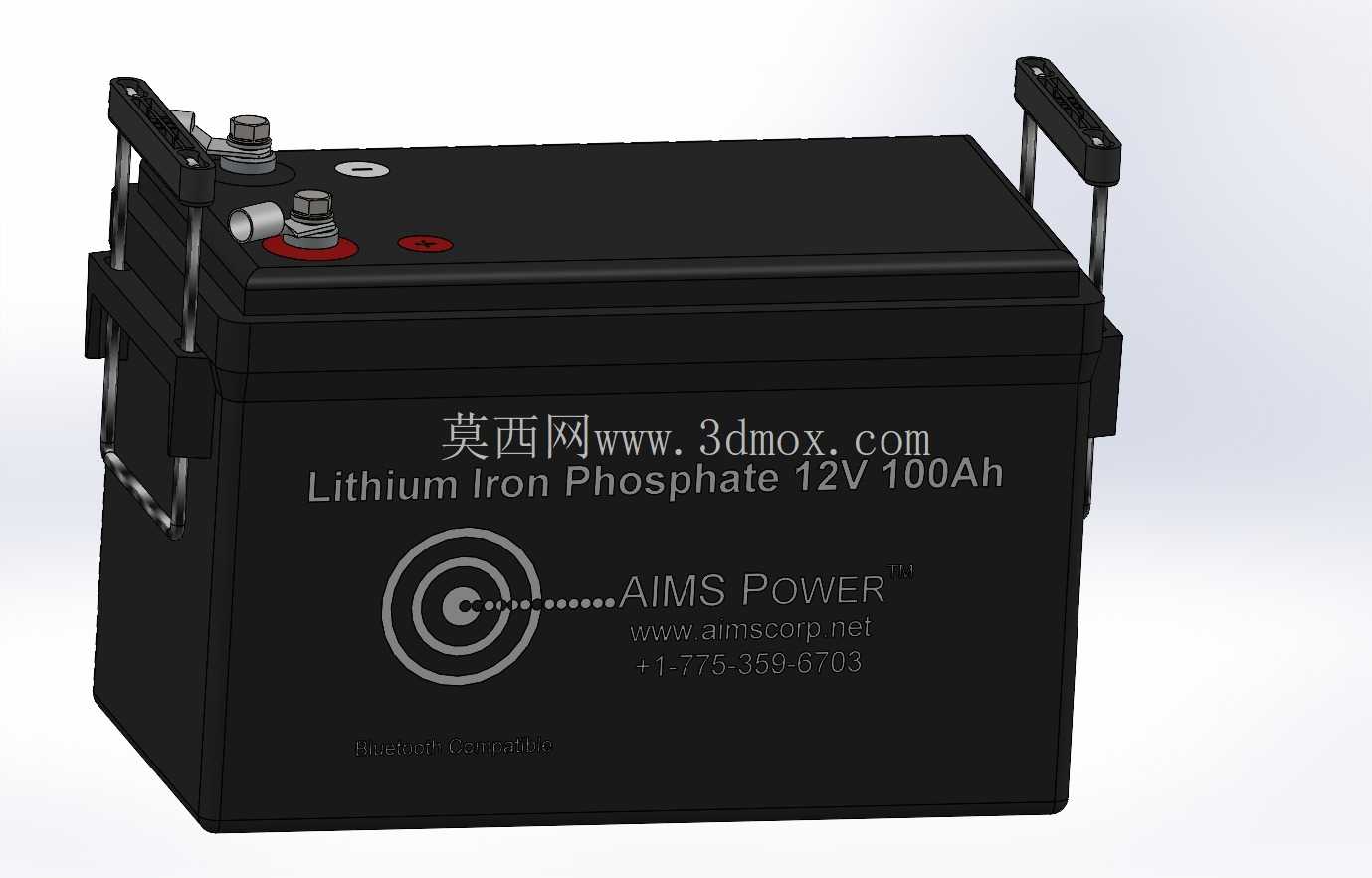

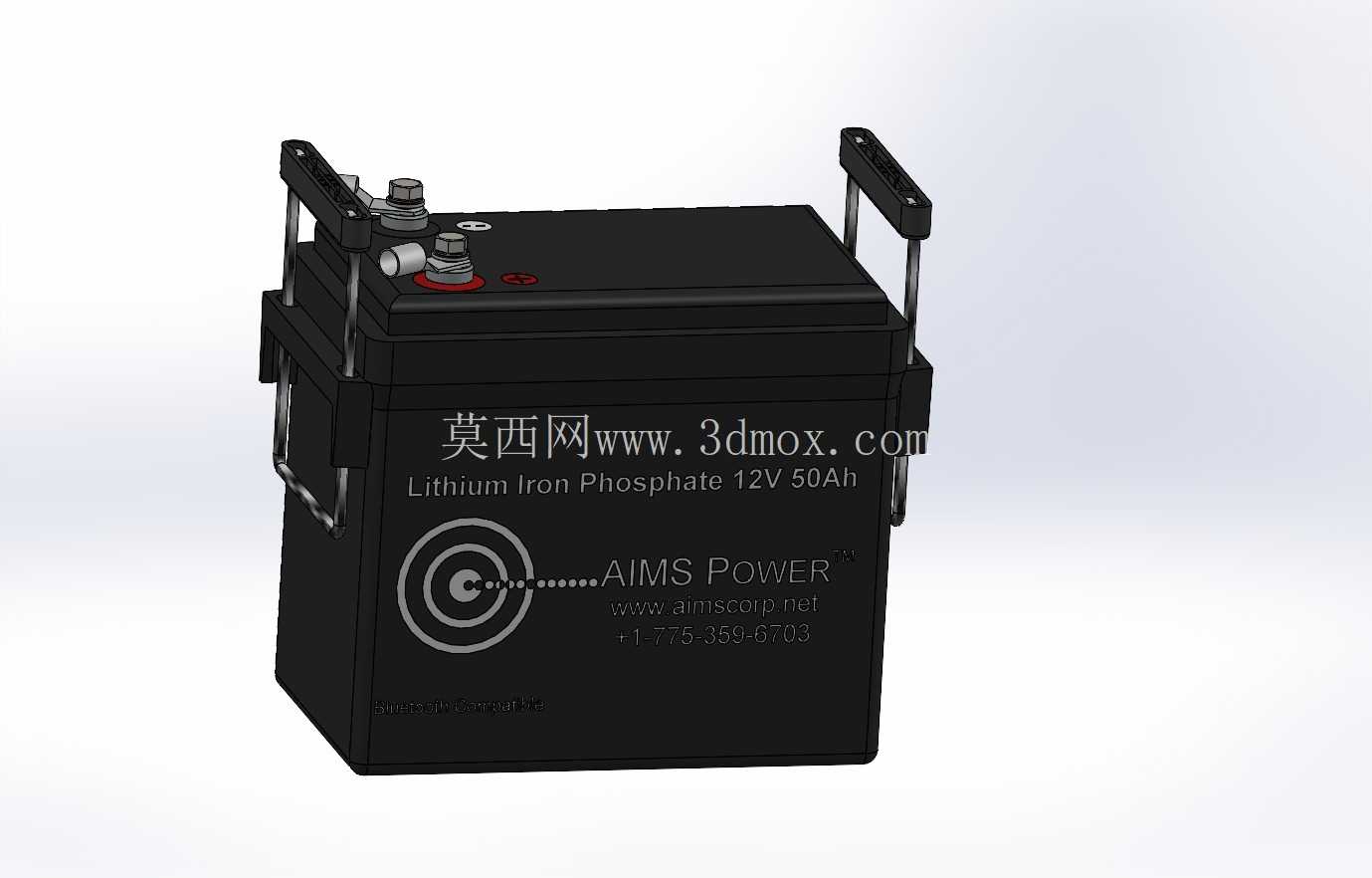

　　这款12V磷酸铁锂储能电池的三维结构设计，核心围绕离网场景的备用供电需求展开，覆盖50Ah、100Ah、200Ah三个容量梯度的同壳体平台化设计思路，建模过程中优先兼顾了不同应用场景下的安装适配性与运维便利性。从实际应用场景来看，这类电池主要服务于无电网覆盖区域的太阳能离网供电系统，同时也适配房车旅居供电、船舶备用电源、户外作业临时供电、小型通讯基站后备电源等场景，不同容量版本对应不同的负载功率与续航时长需求，50Ah版本偏向小型便携离网设备配套，100Ah版本适配常规家庭离网储能与中小型房车供电，200Ah版本则针对大功率离网电站、商用船舶备用供电等长续航需求场景。

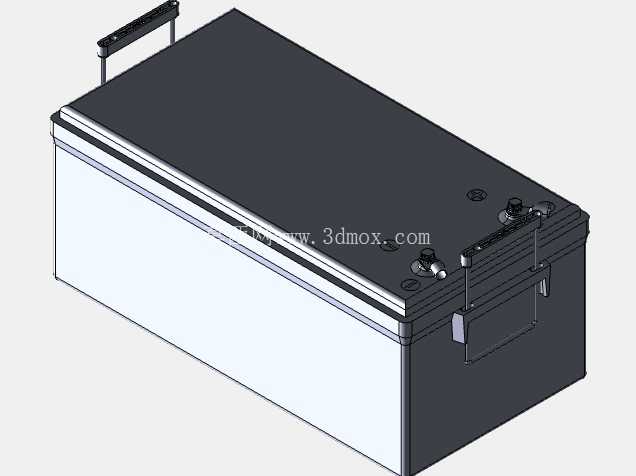

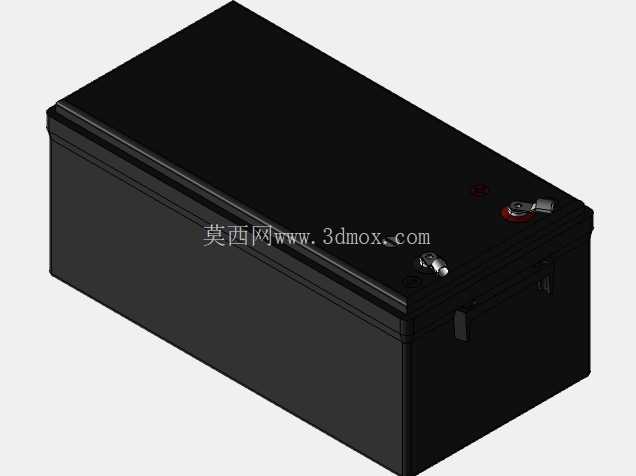

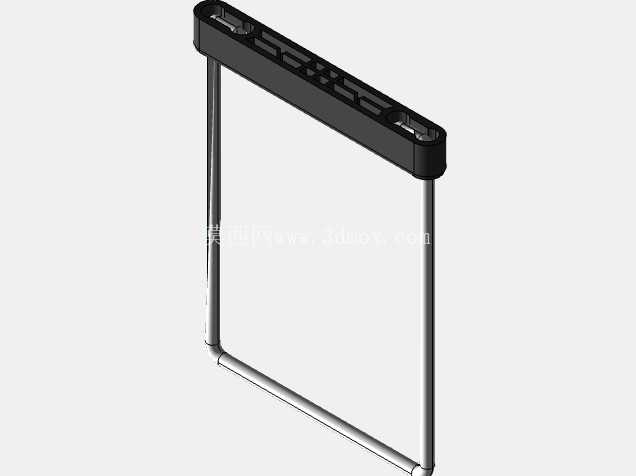

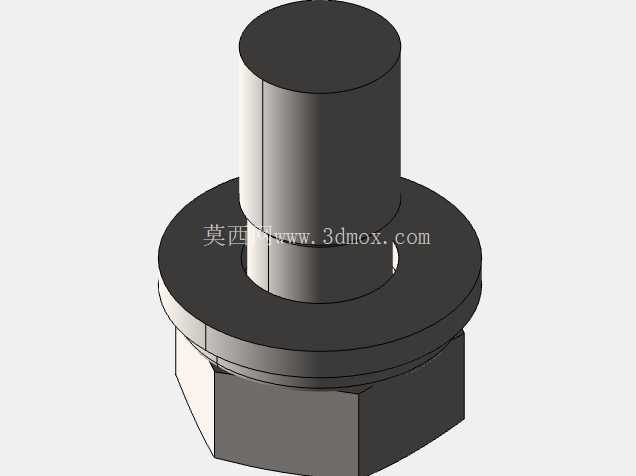

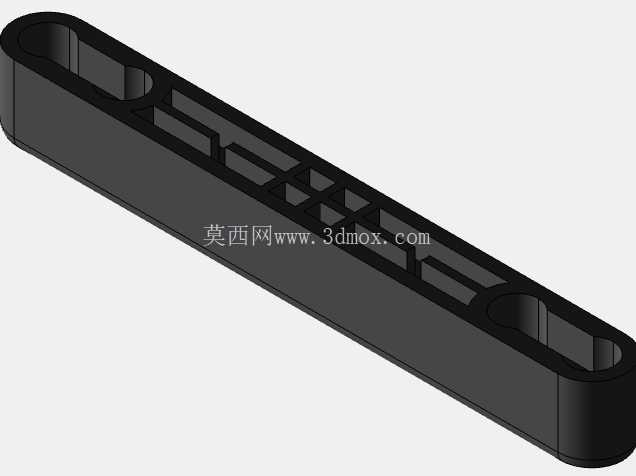

　　在功能特性的结构落地上，建模时充分还原了产品的实际功能结构：顶部设置的提拉把手采用内嵌式金属支架外包绝缘防滑材质的结构，既保证搬运时的承重强度，也避免金属部件外露引发的短路风险；顶面的接线端子区分正负极标识，采用铜质内嵌接线柱搭配绝缘防护盖的结构，接线柱的安装位置预留了足够的线缆弯折空间，适配不同线径的动力线缆连接，同时端子周边做了凸起的挡边结构，防止接线时金属工具滑落造成极间短路。壳体侧面预留了蓝牙监控模块的安装位，模块与内部电池管理系统通过排线连接，无需拆解壳体即可实现电池电压、剩余电量、充放电状态的实时数据传输，这一结构设计对应实际使用中用户无需开盖即可掌握电池运行状态的需求，也避免了频繁开盖带来的密封性能下降问题。

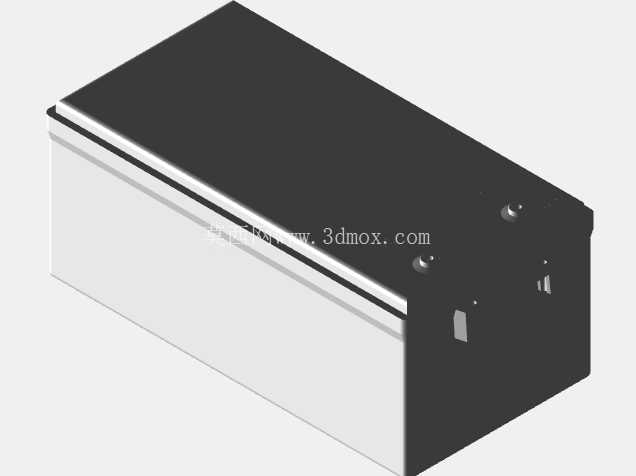

　　从设计思路来看，整个电池壳体采用高强度ABS工程塑料的一体化注塑结构，壳体壁厚根据不同位置的受力需求做了差异化设计：底部承重区域壁厚加厚至5mm，搭配底部的加强筋网格结构，可承受整组电池的重量堆叠，满足多组电池并联安装时的承重需求；侧面侧壁壁厚3mm，表面做了竖向的防滑筋条设计，既提升壳体的抗形变能力，也能在搬运时增加摩擦力防止滑脱。壳体上盖与底壳的连接采用卡扣加密封胶条的双重固定结构，接线端子、蓝牙模块的安装位置都做了独立的密封槽设计，整体防护等级达到IP65，可适应户外露天安装时的防雨、防尘需求，适配离网太阳能电站多安装在户外无遮挡区域的使用环境。

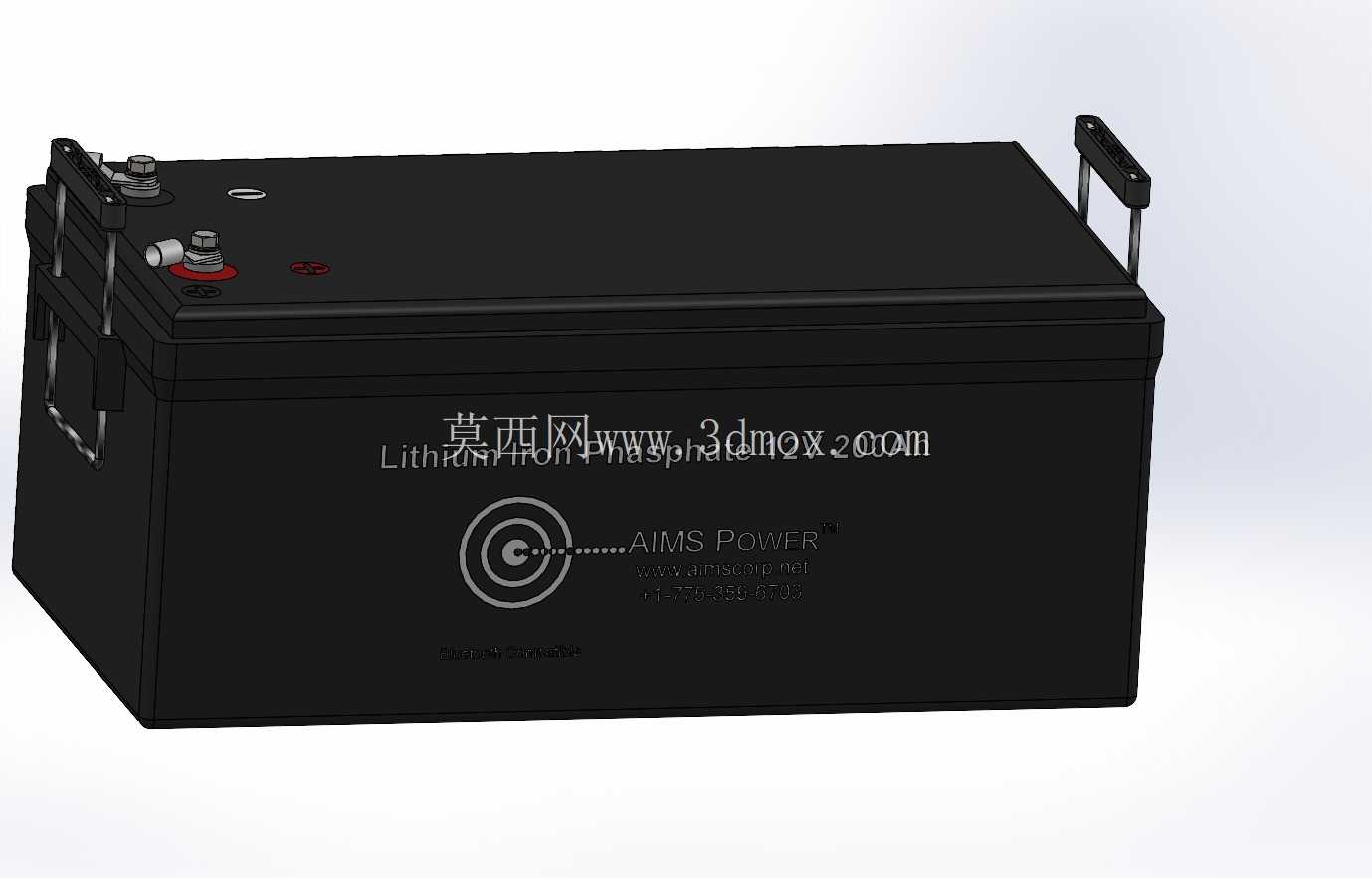

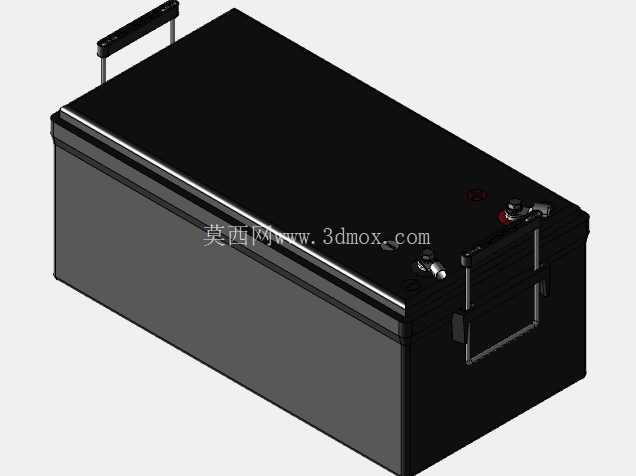

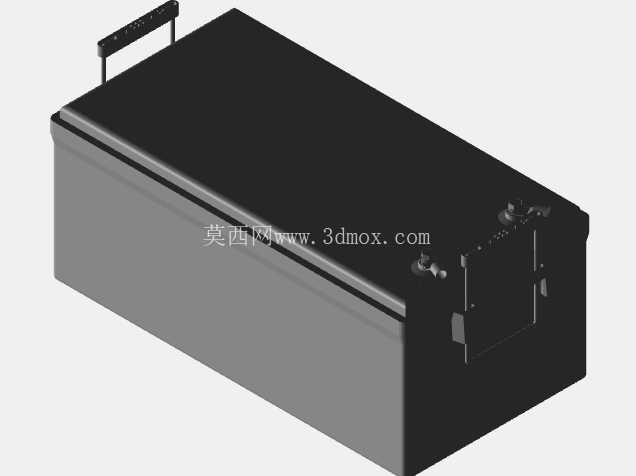

　　关于外形尺寸与安装边界的设计，三个容量版本采用统一的安装固定孔位，壳体底部的安装脚尺寸、固定孔间距完全一致，用户在更换不同容量电池时无需调整原有安装支架的尺寸，大幅降低了设备升级改造成本。200Ah版本的壳体长度控制在520mm以内，宽度240mm，高度220mm，这一尺寸边界充分考虑了标准机柜安装、房车电池舱安装、太阳能储能柜分层安装的通用尺寸要求，可直接适配市面上多数标准储能柜体的安装空间；50Ah与100Ah版本在保持宽度、高度与200Ah版本一致的前提下，缩短壳体长度，既保证了安装接口的通用性，也能适配更小空间的安装需求。

　　内部结构的建模还原了磷酸铁锂电芯的排列方式，采用方形铝壳电芯的串并联排布，电芯之间预留了2mm的膨胀间隙，搭配环氧板绝缘隔层，防止电芯长期充放电膨胀引发的内部挤压短路；电池管理系统的安装位设置在上盖内侧的独立腔体中，与电芯区域通过绝缘隔板分隔，避免电芯充放电产生的热量直接影响BMS元件的运行稳定性。极柱连接采用激光焊接的铜排结构，铜排的走线路径做了绝缘防护设计，所有连接点位都预留了电压采集线的接线位，保证BMS可以精准采集每一串电芯的电压数据，实现充放电过程的均衡控制。

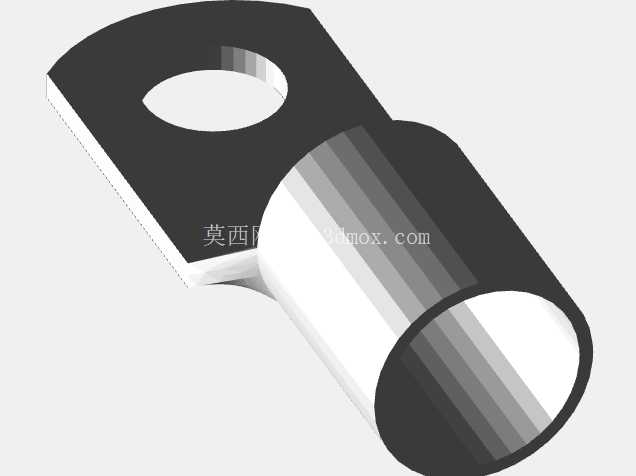

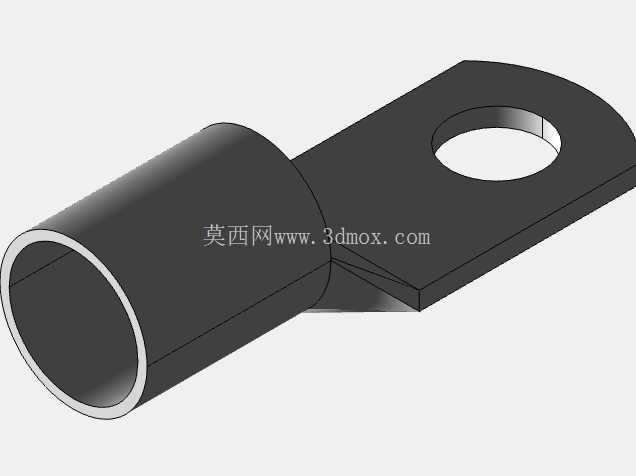

　　在充放电相关的结构适配设计上，壳体侧面预留了扩展接口的安装位，可根据需求加装外置的通讯接口、并联扩展接口，满足多组电池并联扩容的使用需求；顶面的通气阀采用防水透气膜结构，可平衡电池内部与外部的气压差，避免温度变化导致壳体内部凝露或者压力异常，同时不会让外部的水汽、粉尘进入壳体内部。整个建模过程中所有的安装配合尺寸都按照实际生产的公差要求做了预留，比如上盖与底壳的配合间隙控制在0.2mm以内，密封胶条的压缩量预留30%的形变空间，保证装配后的密封性能符合设计要求；接线柱的安装螺纹采用标准的M8规格，适配通用的动力线缆端子，无需定制特殊的连接配件，降低用户的使用成本。
