密尔沃基M12手持工具电池充电座结构

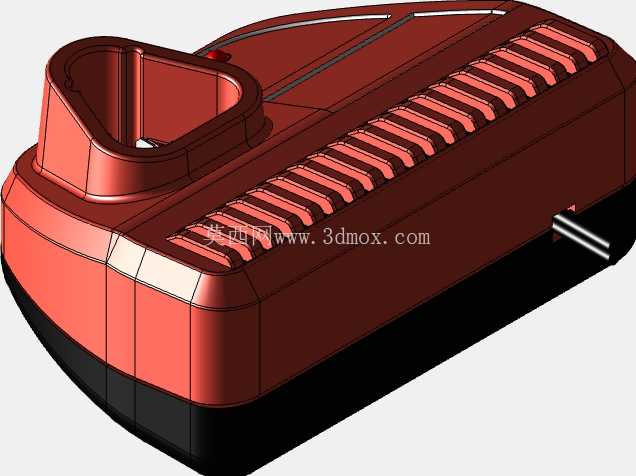

　　这款充电座主要适配密尔沃基M12系列12V锂电工具电池，常见于家装施工、设备维保、车间装配等场景，是手持电动工具作业链路里的配套补能部件，作业人员可在多块电池轮换使用的间隙，通过该设备完成亏电电池的快速补能，避免单块电池续航不足导致的作业中断。从结构设计来看，整体采用扁平方正的卧式布局，底部做了加宽的防滑承托边，放置在工作台、工具车台面时不会轻易被线缆拖拽移位，顶面靠后侧排布整排通风格栅，格栅的开槽方向顺着内部电路板的散热风道走向，充电过程中功率器件产生的热量可以顺着格栅缝隙快速散出，避免密闭空间积热导致的充电效率下降或是元器件老化加速。

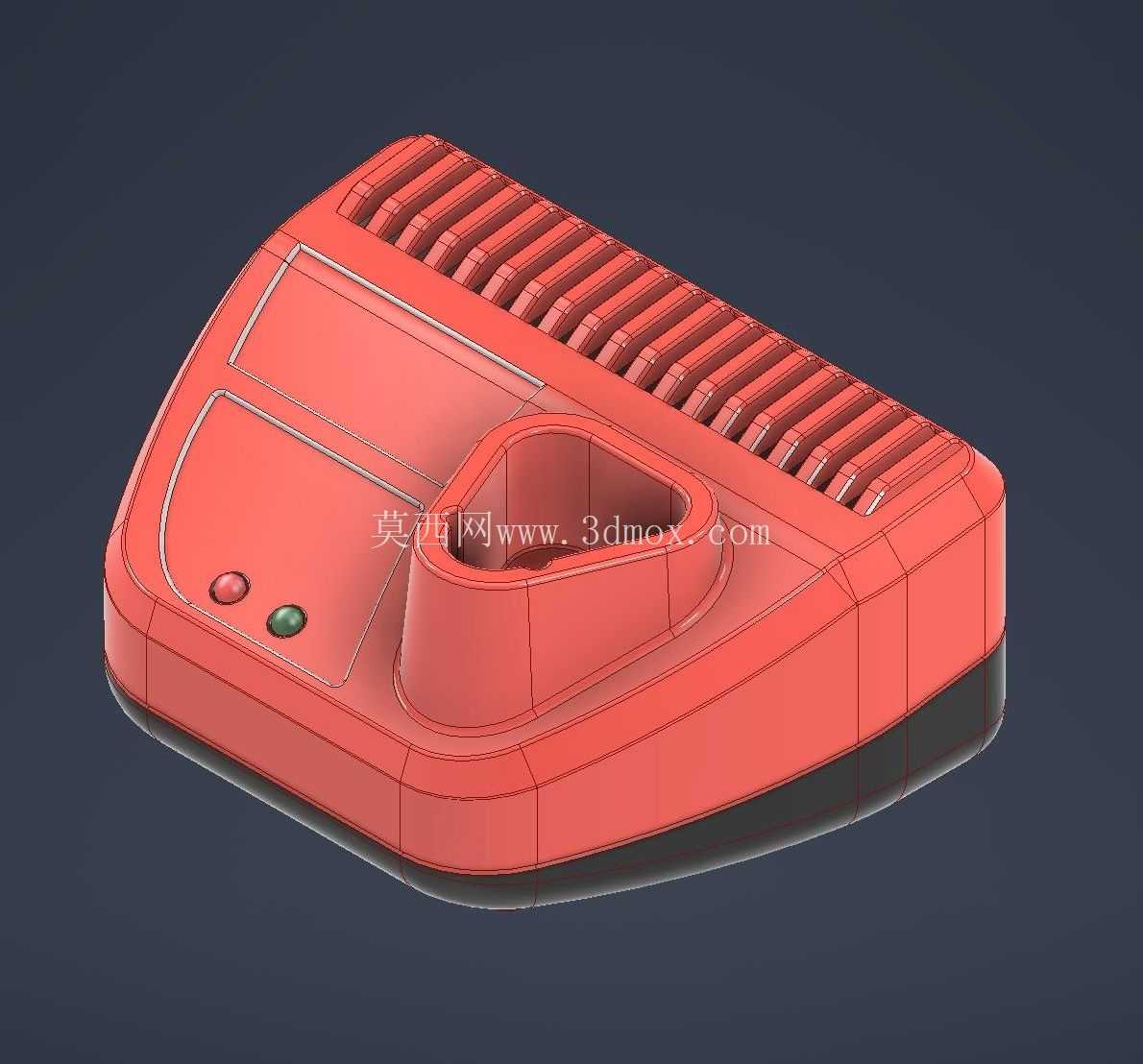

　　顶面中部的内凹定位槽完全匹配M12电池的插接轮廓，槽内的金属接插件位置做了对位防呆设计，电池插入时只有方向正确才能顺利卡入接位，不会出现反插损坏接插端子的问题，槽体周边做了2mm的凸起围边，日常放置时少量的灰尘、溅落的液体不会直接流入接插件区域，降低接触不良的故障概率。正面斜面上设置了两枚状态指示灯，分别对应电源接通、充电完成两种状态，指示灯的嵌入角度刚好适配人员站立操作时的俯视视线，不用刻意俯身就能清晰查看充电状态。外壳的分型线沿着壳体侧部的圆角过渡位置排布，上下壳采用卡扣加隐藏螺丝的固定方式，后期拆解维护内部电路板、更换接插件时不需要破坏外壳外观结构。

　　从安装边界来看，整体横向长度约180mm，纵向深度约150mm，整体高度不超过70mm，占用的台面空间很小，即使是空间紧凑的流动工具车、壁挂工具架旁的小台面也能顺利放置，底部预留的壁挂孔位还支持将充电座固定在墙面、设备侧立面，进一步释放台面操作空间。接插件的接触弹片采用加厚铜质材料，表面做了镀镍防锈处理，长期频繁插拔也不会出现接触电阻过大的问题，壳体选用阻燃ABS材质，意外出现电路异常时可以延缓壳体燃烧速度，符合电动工具配套配件的安全设计要求。
