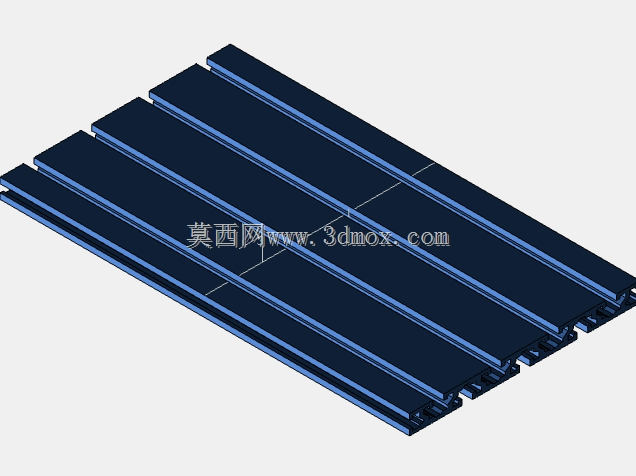

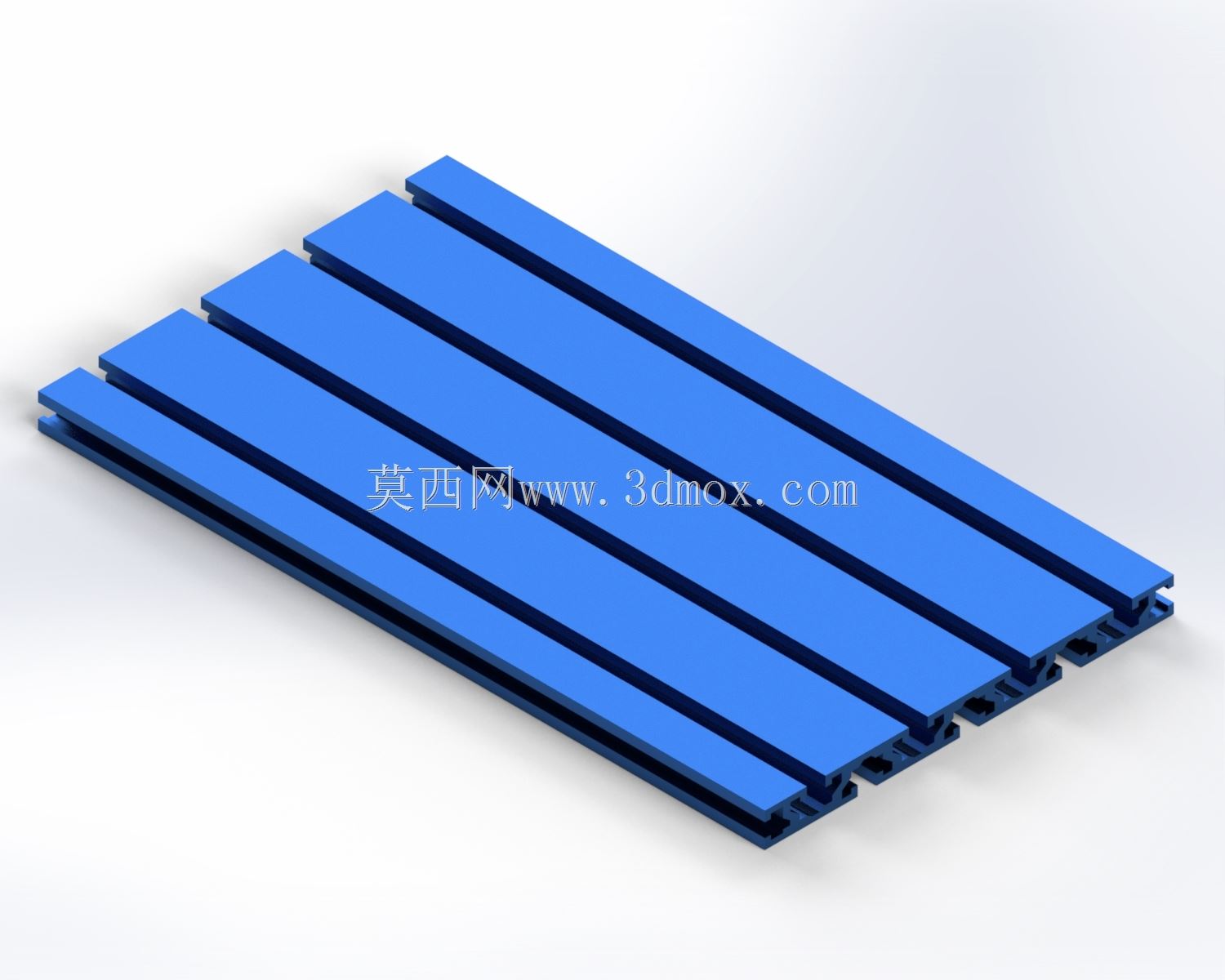

15x180规格Perfil工业铝型材支撑构件

　　这款15x180规格的Perfil结构支撑件，是工业铝型材框架体系里常用的宽面支撑类构件，日常在自动化设备机架、输送线侧边承托、设备防护栏横向梁、工作台台面支撑骨架这类场景里出镜率很高。不同于常规小截面单槽铝型材，这款构件采用多槽并行的宽幅结构设计，单根型材的有效支撑宽度达到180mm，厚度方向控制在15mm，在需要大平面承托、不需要额外拼接多根窄型材的场景下，能大幅减少装配工作量，同时避免多根型材拼接带来的平面度误差。

　　从结构设计逻辑来看，这款型材沿长度方向均匀布置了6条平行的T型安装槽，槽口尺寸适配行业通用的M4、M5T型螺栓，不需要在型材上额外打孔攻丝，装配时只需要将螺栓头滑入槽内调整到对应位置，就能锁紧固定各类外接附件，比如传感器安装支架、防护面板压条、输送线的导轨挡边、线缆走线槽等附件都能直接固定。型材底部设计有连续的定位卡槽，在和垂直方向的支撑立柱连接时，能通过配套的角件或者端面连接板实现快速定位，不需要反复调整对齐，装配效率比普通平板类支撑件高不少。

　　在实际应用场景里，这类宽幅铝型材支撑件常被用在轻型输送设备的物料承托段，比如电子组装线的PCB板输送轨道下方的承托梁，因为15mm的厚度本身有足够的平面刚度，180mm的宽度刚好覆盖常规小尺寸产品的输送宽度，不需要在下方额外增加加强筋就能满足承托要求，整体机架的重量比用钢板焊接的结构轻60%以上，而且铝型材本身的阳极氧化表面不需要额外做喷漆防锈处理，后期维护成本很低。另外在设备安全防护围栏的制作中，这款型材也可以作为围栏的下部踢脚板安装基梁，多槽结构可以同时固定内侧的防护网压条和外侧的警示标识条，不需要额外叠加安装其他附件，整体结构更简洁。

　　从安装边界来看，这款型材的截面宽度180mm是固定尺寸，长度方向可以根据实际使用需求任意裁切，槽道的中心间距经过标准化设计，和同系列的其他Perfil型材配件完全通用，在做框架拼接时，端面连接的孔位不需要重新设计，直接调用标准的连接件模型就能完成装配。型材本身的壁厚经过优化，在15mm的总厚度下，槽道的壁厚保持在1.8mm，既保证了螺栓锁紧时的结构强度，不会因为锁紧力过大导致槽道变形，又尽可能控制了型材的米重，降低整体材料成本。在做三维装配设计时，这款型材的模型可以直接调用到装配体中，不需要重新绘制截面草图，只需要修改长度参数就能适配不同的框架尺寸，槽道的位置已经做了精确建模，在做干涉检查时能准确判断外接附件和型材之间的装配间隙，避免实际装配时出现螺栓滑入不畅、附件和型材表面干涉的问题。

　　不同于普通的平板支撑件，这款型材的多槽设计让它的拓展性很强，比如在做工作台台面支撑时，可以在不同的槽道里分别固定台面连接块、抽屉导轨、电源插座安装条、挂板挂钩等不同附件，所有附件的安装位置都可以沿槽道任意调整，后期改造设备时不需要重新在型材上打孔，只需要松开螺栓调整位置就能完成改造，非常适合需要经常调整工位布局的柔性生产线场景。另外在一些检测设备的光学平台周边框架上，这款宽幅型材也可以作为相机、光源的安装基础，因为型材本身的直线度能控制在每米0.2mm以内，安装光学附件时不需要额外做校直调整就能满足安装精度要求，比用方管焊接的支架精度高很多，而且不会出现焊接变形导致的安装面不平问题。
