φ12轴端支撑固定支座结构设计

　　在轻工输送线、小型自动化装配工位、桌面级实验设备的轴系布局中，轴端支撑件是承担径向载荷、约束轴端窜动的核心基础零件，这款适配φ12光轴的端部支撑座，正是针对小载荷、紧凑安装空间的轴系固定需求开发的结构件。从实际应用场景来看，这类支撑座常被用在小型皮带输送机的从动辊端固定、直线光轴的端部限位支撑、小型翻转机构的转轴定位环节，相比整圆式带座轴承，它的开口式结构能实现轴的侧向快速拆装，不需要从轴端逐一套入安装件，在设备后期维护更换轴系配件时，能大幅减少拆装工作量，尤其适合周边布局紧凑、轴上已经预装同步轮、齿轮等零件无法从端部穿装支撑的工况。

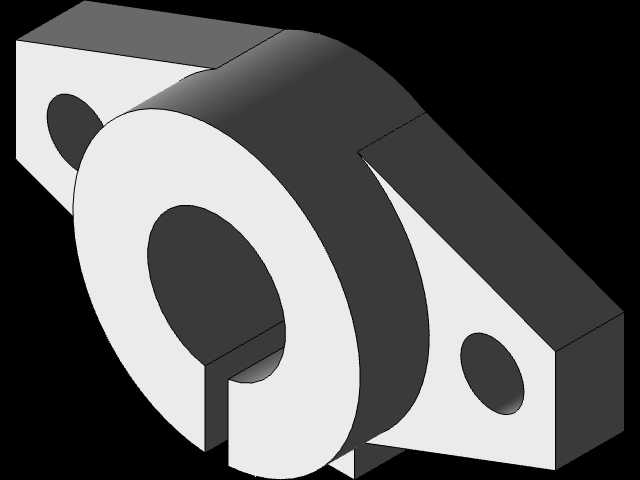

　　从功能特性上看，这款支撑座的主体承力孔为φ12的半开式结构，孔壁与轴的配合面预留了合适的接触弧度，能保证轴装入后有足够的接触面积承担径向载荷，避免局部应力集中导致的孔壁压溃；两侧延伸出的安装耳板上各设置了一个贯通的安装孔，用于穿装螺栓将支座固定在设备机架的安装面上，耳板的厚度经过载荷校核，在承担常规小载荷轴系的径向力时不会出现弯曲变形，安装孔的位置与中心承力孔的中心距经过匹配设计，能保证螺栓锁紧后支座不会出现偏转，承力孔的轴线与安装基准面保持平行，避免轴安装后出现别劲、卡滞的问题。

　　设计思路上，这款支座没有采用复杂的剖分式轴承座的压盖结构，而是直接通过一体铣削成型的开口承力孔实现轴的抱紧与支撑，结构更简单，加工成本更低，针对的是载荷不大、转速不高的轴系支撑场景，不需要额外加装滚动轴承，光轴可以直接在孔内转动或者沿孔壁滑动，也可以根据使用需求在孔内加装自润滑轴套来提升耐磨性能。承力孔下方的开口槽宽度经过合理设计，既保证轴能从侧向顺利卡入孔内，又不会因为开口过大导致承力孔的刚性不足，在螺栓锁紧安装耳时，开口处不会出现过度形变导致孔的圆度超差。

　　从安装边界来看，这款支座的整体外形为中心圆柱承力段加两侧菱形安装耳的结构，中心承力段的外径大于安装耳的厚度，能为轴提供足够的支撑长度，避免轴的支撑跨距不足导致的挠度超标；两侧安装耳的外轮廓做了斜切处理，能减少安装时所需的平面空间，在狭小的安装位上也能顺利布置；安装孔的孔径适配常用的内六角圆柱头螺栓，安装时螺栓头可以完全沉在耳板表面以下，不会突出干涉周边的运动部件。在实际选型使用时，需要注意安装面的平面度要控制在合理范围内，避免支座锁紧后出现形变导致承力孔轴线偏移，轴装入后要保证转动灵活无卡滞，如果用于有轴向力的工况，还需要额外搭配轴用挡圈对轴的轴向位置进行限位，这款支座本身只承担径向支撑作用，不具备轴向定位的功能。在三维建模过程中，这类零件的建模重点在于承力孔与安装孔的位置度约束，要保证两个安装孔的中心连线与承力孔的轴线平行，同时承力孔的中心到安装基准面的距离要符合轴系的中心高要求，开口槽的对称面要与承力孔的轴线重合，避免安装后轴的位置出现偏移。
