方法兰加长型直线运动轴承结构设计

　　做线性传动结构设计的工程师，对这类带方法兰的加长直线轴承不会陌生，它是光轴导向类传动结构里最常用的支撑部件之一，区别于普通圆形直线轴承，方法兰的安装面自带定位基准，不需要额外做轴承座的止口定位，能直接通过法兰端的四个安装孔锁固在安装立板上，大幅减少装配环节的定位调整工作量。这类加长型的直线轴承，相比同内径的标准长度型号，内部的钢球循环列数更多，和光轴的接触长度更长，在承受径向载荷的时候，单位面积的接触应力更小，运行的平稳性更好，也能承受一定程度的倾覆力矩，适合那种导向行程不算特别长、但对运动平顺性要求较高的工位。

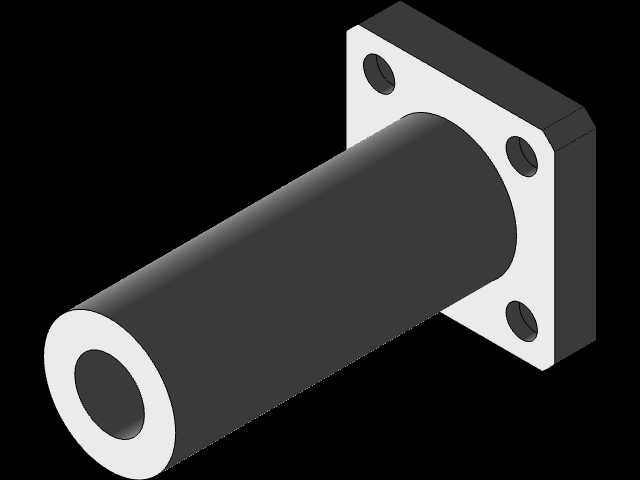

　　从实际应用场景来看，这类部件常见于小型自动化设备的滑台导向、检测设备的探针升降机构、包装设备的料仓推拉导向、工装夹具的位移导向等位置，尤其是安装空间受限、无法做分体式轴承座安装的场合，一体式的方法兰结构能直接贴板安装，省去了轴承座加工、装配的多道工序。从设计思路上看，这款轴承的法兰端做了切边方形处理，四个安装孔对称分布在法兰四角，安装的时候不需要额外考虑周向防转，法兰端面和轴承筒体的垂直度是核心形位公差，直接决定了安装后光轴和安装面的垂直精度，要是这个公差超差，光轴装上去之后会出现别劲的情况，运行阻力变大，还会加速钢球和保持架的磨损。

　　筒体部分做了加长设计，内部的保持架均匀分布多列钢球循环回路，钢球在回路里沿着光轴表面做滚动循环，相比滑动导套，滚动摩擦的阻力更小，启动的时候没有明显的静摩擦死区，低速运行的时候不会出现爬行现象，能保证位移的精度稳定性。从安装边界来看，设计选型的时候首先要匹配对应直径的光轴，光轴的表面硬度、粗糙度要符合直线轴承的使用要求，一般建议光轴表面硬度在HRC60左右，粗糙度Ra0.8以下，才能保证轴承的使用寿命；法兰端的四个安装孔要和安装板上的螺纹孔位置度匹配，安装的时候要保证轴承轴线和运动方向平行，不能出现偏斜，否则会导致钢球受力不均，出现卡滞、早期磨损的问题。另外这类加长型轴承因为支撑跨距更大，相比标准长度型号，允许的光轴悬臂长度可以适当放大，在做悬臂式导向结构的时候，优先选加长款能有效降低悬臂端的晃动量。在实际装配的时候，不要直接敲击法兰或者筒体端面，要通过压套均匀施压把轴承压入安装位，避免钢球和滚道受冲击出现凹坑，影响运行精度。日常使用中要注意做好防尘密封，避免切削碎屑、粉尘进入轴承内部，不然会加速钢球和滚道的磨损，缩短使用寿命，在粉尘较多的工况下使用，还要额外搭配防尘密封圈，阻挡异物进入。

　　这类直线轴承作为标准化的传动导向部件，在做三维建模的时候，要准确还原法兰的安装孔位尺寸、筒体的内外径尺寸、整体长度尺寸，还要把内部的钢球循环结构、保持架结构做合理简化，既保证装配干涉检查的时候不会出问题，也不会因为模型过于复杂导致装配体卡顿。很多新手工程师在选型的时候容易忽略轴承的长度参数，只看内径选标准款，结果装上去之后滑台晃动，精度达不到要求，其实在对导向刚度、运动平稳性有要求的工位，加长型方法兰直线轴承是性价比很高的选择，它不需要额外的支撑座，安装方便，刚度比标准款高很多，能满足大部分中低载荷的线性导向需求。
