博世Colt设备配套安装固定底板结构

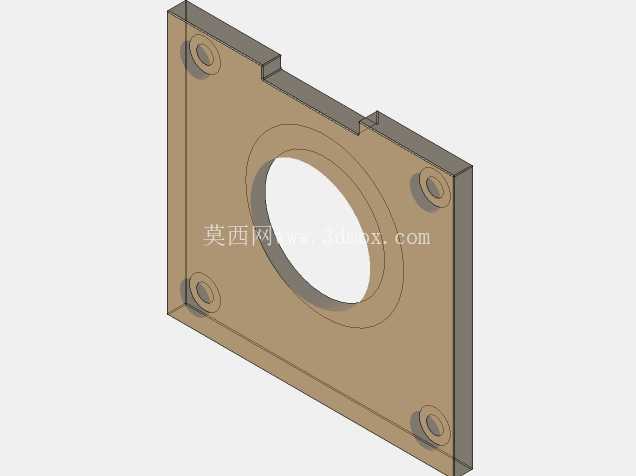

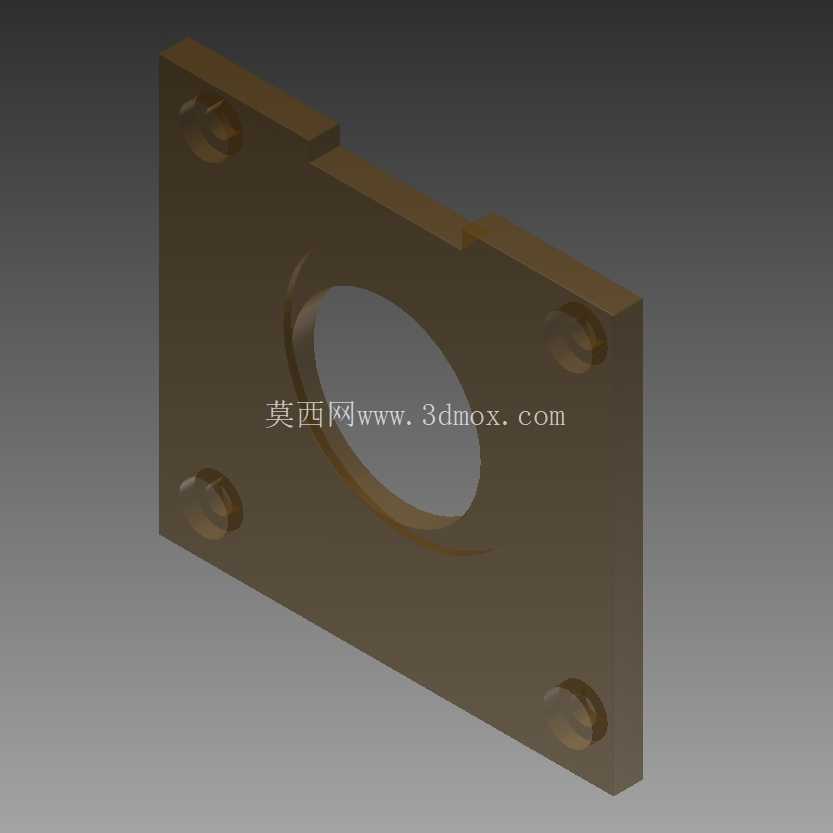

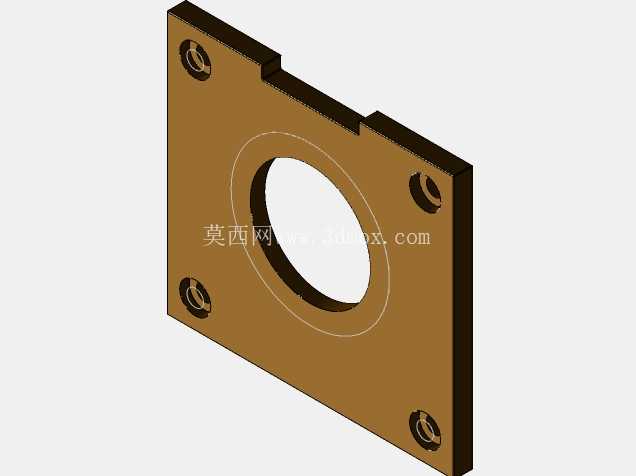

　　这款配套底板的设计初衷，是为博世Colt系列PR001型手持修边设备提供稳定的减压阀安装承载基准，在小型木工加工、现场装修作业、精密零部件修磨等场景中，这类安装底板直接决定了气动减压回路的固定可靠性，避免作业过程中阀体晃动导致的气压输出不稳、管路接头松脱等常见问题。从结构设计逻辑来看，整体采用矩形板式承载构型，中心开设大直径同轴通孔，用于避让减压阀的进气端或阀芯调节结构，避免安装时出现结构干涉，保证阀体与底板贴合面的完全接触，不会因为局部悬空导致密封失效。

　　四个角位的沉头安装孔位做了同轴度公差约束，沉孔深度刚好覆盖标准内六角螺栓的头部高度，安装后螺栓头不会突出底板平面，既可以保证底板与设备安装面的完全贴合，也能避免突出的螺栓头剐蹭操作人员或周边管线。底板一侧做了阶梯式让位缺口，这个结构是为了适配Colt设备本体的凸起轮廓，安装时不需要额外打磨设备本体或者调整阀体位置，直接对位即可完成装配，减少现场安装的调整工作量。从安装边界来看，底板的整体厚度经过载荷校核，能够承受减压阀工作时的气动冲击载荷，不会因为长期受气压脉动影响出现板面翘曲，四个安装孔的中心距完全匹配对应型号设备的预装螺孔位置，不需要现场二次打孔，降低改装难度。

　　板面的平面度公差控制在合理范围内，保证减压阀安装后密封面的平行度要求，避免因为板面倾斜导致的密封垫片受力不均，减少漏气故障的发生概率。在实际应用中，这类底板除了承载减压阀之外，还可以作为气动回路的集成安装基座，将小型调压阀、快插接头等元件统一固定在板面上，梳理设备上的气动管路走向，避免管线杂乱缠绕影响设备操作。设计过程中充分考虑了作业场景的复杂性，板体边缘做了小尺寸倒角处理，去除加工毛刺，避免安装维护时划伤操作人员，同时倒角结构也能在装配时起到导向作用，方便快速对位安装。中心孔的边缘做了轻微的沉台处理，刚好可以容纳减压阀安装面的定位凸台，安装时不需要反复调整阀体的同轴位置，凸台卡入沉台后即可自动对中，大幅提升装配效率。从受力角度分析，底板的载荷主要来自三个方向：一是阀体自身的重量载荷，二是气动回路工作时的气压反作用力，三是设备作业时传递过来的振动载荷，因此板体的厚度选择和加强结构设计都围绕这三类载荷展开，在保证结构强度足够的前提下尽可能控制板体重量，不会给手持设备增加过多的额外负重。四个安装孔的位置避开了中心孔的应力集中区域，孔边到板边的距离满足最小壁厚要求，不会因为拧紧螺栓时导致板边开裂。

　　在实际选型替换时，只要是适配Bosch Colt Base PR001基座的减压阀安装场景，这款底板都可以直接通用，不需要额外修改结构，板体的材质适配常见的金属加工工艺，不管是采用铝合金铣削加工还是钢板冲压成型，都能保证结构尺寸的一致性，满足批量装配的公差要求。不同于通用型安装板需要现场配做孔位，这款底板的所有安装尺寸都经过实机匹配验证，安装孔位、让位缺口、中心通孔的位置和尺寸都完全对应设备的实际结构，拿到后可以直接完成装配，不需要二次加工。在日常维护场景中，这种一体化的板式结构清理也十分方便，板面上没有多余的沟槽或者死角，作业产生的木屑、灰尘不会堆积在板面上，日常只需要简单擦拭即可保持清洁，不会因为杂物堆积导致安装面出现间隙，影响密封效果。
