适配多规格球阀的自动化切割加工设备

　　在阀门制造的精加工工序段，球阀类工件的切割作业长期存在适配性不足的痛点，常规通用切割设备多针对标准棒料、平板类工件设计，面对不同通径、不同结构长度的球阀毛坯，往往需要反复更换工装夹具，调整切割行程，不仅换型耗时久，还容易出现阀杆部位余料切除不彻底、切割端面平整度不达标的问题，直接影响后续球阀装配的密封性能与动作精度。这套自动化球阀切割设备，正是针对球阀生产车间的批量加工场景开发，核心解决不同尺寸球阀工件的柔性装夹与阀杆余料精准分离问题，可直接接入球阀精加工生产线，替代原有人工持料切割、单一切割工位适配性差的作业模式。

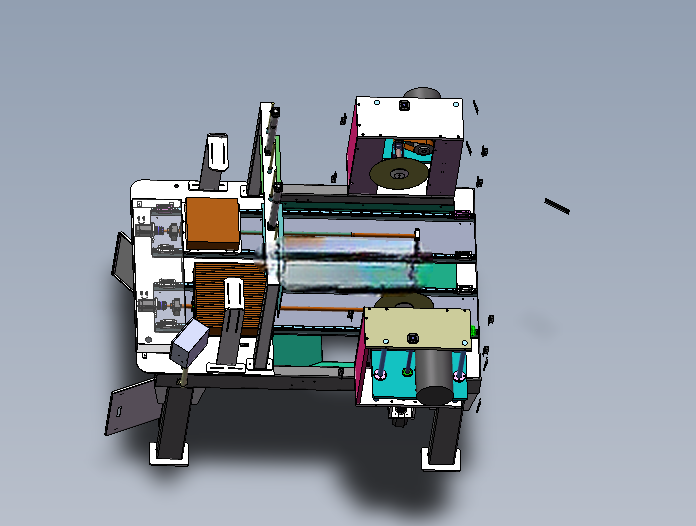

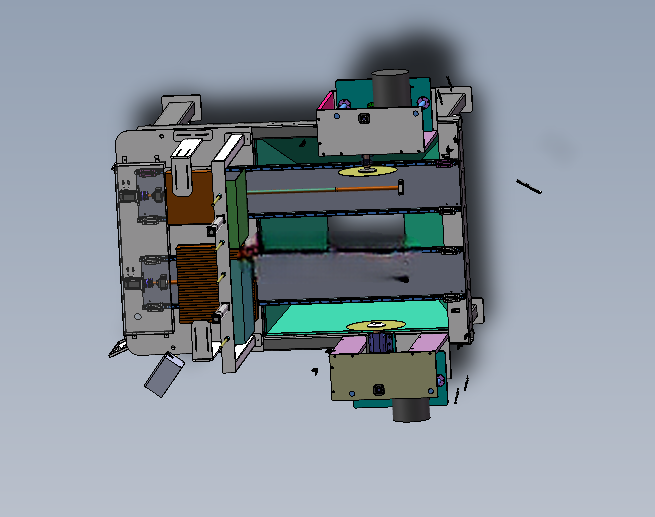

　　从结构布局来看，设备采用卧式双工位滑台架构，进料端配置可调节间距的V型定位块，可适配DN15到DN100通径范围内的浮动球阀、固定球阀毛坯装夹，装夹位置可根据球阀的结构长度手动调整定位挡块位置，调整行程覆盖50mm到300mm的工件长度范围，无需更换定制夹具即可完成多规格工件的快速换型。切割执行端采用双切割模组对称布局，分别对应球阀两侧法兰端面与阀杆伸出端的余料切割，切割进给采用伺服驱动的直线导轨传动，进给速度可根据工件材质（铸钢、不锈钢、铜合金等）在0.5mm/s到5mm/s区间无级调整，避免进给过快导致的切割片崩损、工件切口毛刺过大问题。设备的安装边界设计充分考虑车间现有生产线的布局需求，整机主体框架采用4040工业铝型材与钢板焊接底座组合，底座地脚调节范围为±20mm，可适应车间地面不平整的安装条件，整机最大外形尺寸控制在1800mm（长）×1200mm（宽）×1600mm（高）范围内，无需额外开挖地基，直接放置在硬化车间地面即可完成调平安装，进料端高度与常规皮带输送机的出料高度（850mm）匹配，可直接对接上游的球阀毛坯上料输送线，出料端配置倾斜导料槽，切割完成的工件可直接滑入下游的去毛刺工序周转箱。

　　设计过程中重点优化了阀杆部位的切割定位结构，在阀杆对应位置增设了弹性顶紧机构，切割前顶紧头先伸出抵靠阀杆端面，避免切割过程中阀杆受切割力偏移导致的切割位置偏差，顶紧力可通过调压阀调整，适配不同直径阀杆的顶紧需求，防止顶紧力过大导致阀杆变形。切割工位上方配置了透明防护挡板与集尘罩接口，可外接车间中央除尘系统，及时抽走切割产生的金属粉尘与磨屑，避免磨屑飞溅进入导轨、丝杆等传动部件，延长设备维护周期。设备的操作面板布置在机身正面右侧，高度符合人体站立操作的视线范围，所有动作参数可通过触控屏设置，同时配置了手动操作按钮，方便调试阶段的单步动作验证。

　　从实际应用场景来看，这套设备可适配球阀生产企业的中小批量多规格生产模式，换型时间从原有通用设备的40分钟以上压缩到5分钟以内，单工位加工效率相比人工作业提升3倍以上，切割后的端面垂直度可控制在0.1mm以内，阀杆部位余料残留高度不超过0.2mm，无需后续额外的人工打磨工序即可直接转入下一加工环节。结构设计阶段充分考虑了易损件的快速更换需求，切割片的安装主轴采用快拆式锁紧结构，更换切割片无需额外拆卸周边防护部件，单人即可在3分钟内完成切割片更换；导轨、丝杆等传动部件均配置了自动注油接口，可接入设备的自动润滑系统，按照设定周期自动加注润滑脂，减少日常维护的工作量。设备的气动系统元件均采用标准通用规格，后续维护更换无需定制专用配件，降低设备的全生命周期使用成本。
