带格栅配套AHU通风管道结构设计

　　在商用楼宇、工业洁净车间的暖通空调系统布设中，空气处理机组（AHU）与末端送风点位的管路衔接，一直是现场施工与前期设计协同的核心环节，这套带格栅的AHU配套管道结构，正是针对这类场景做的精细化结构还原。从实际应用来看，这类管道主要承担AHU机组处理后空气的输送功能，管道末端集成的格栅结构，一方面可以对送风气流做均流整理，避免局部风速过高造成的送风噪音、直吹体感不适问题，另一方面也能阻挡大粒径杂物进入管路内部，降低AHU机组过滤器的额外负载，延长滤材更换周期。

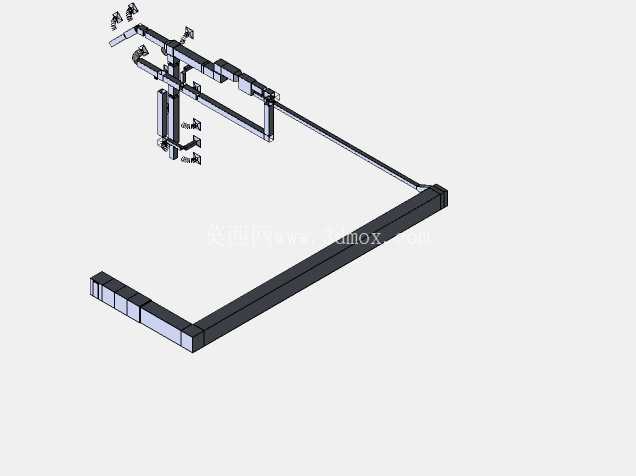

　　设计过程中首先要考虑的是管路的走向适配性，这套模型还原的是直角转弯的长距离布管结构，转弯段采用分段拼接的矩形管段设计，每段管段的法兰连接位都预留了标准的密封面安装空间，现场施工时可以根据建筑梁位、吊顶内其他管线（消防管、电缆桥架、给排水管）的实际排布，灵活调整管段的拼接顺序，不需要额外做现场切割改管。管道与AHU机组的连接端做了变径过渡结构，从机组出口的大口径接口逐步收窄到送风主管的通径，避免突然变径造成的风阻陡增、管路啸叫问题，变径段的内壁做了圆弧过渡处理，减少气流在变径位置的涡流损耗，整套管路的沿程风阻控制在常规AHU机组的机外余压覆盖范围内，不需要额外增设增压风机。

　　格栅部分的结构设计也做了针对性优化，格栅叶片采用可调角度的铰接结构，安装完成后可以根据不同区域的送风需求调整叶片开合角度，比如人员常驻的办公区域可以将叶片调整为斜向上送风，利用冷空气下沉的特性实现空间内的温度均匀分布，设备机房区域则可以调整为直吹方向，给发热设备做定向降温。格栅与管道的连接采用卡扣式快装结构，日常维护时不需要拆卸整段管道，直接取下格栅就可以清理管道入口的积尘、检查管路内部的结露情况，降低后期运维的工作量。

　　从安装边界来看，这套管道的水平段底部预留了标准的支吊架安装点位，点位间距符合暖通管路安装规范的要求，每个点位都做了局部加强结构，避免长期运行过程中管道自重、风振造成的管路变形。垂直转弯段的外侧做了加强筋结构，抵消气流转弯时对管壁的侧向推力，避免长期运行后管路接口位置出现漏风问题。整套模型的结构细节完全还原了实际工程中的安装要求，管段之间的连接位、格栅的铰接结构、支吊架的安装位都做了等比例还原，结构设计人员可以直接参考这套模型的布局逻辑，调整管段长度、格栅尺寸来适配不同的建筑空间，也可以基于这个模型做管路阻力模拟、安装碰撞检查，提前规避现场施工时可能出现的管线冲突、安装空间不足等问题。

　　在实际项目应用中，这类带格栅的AHU管道常见于写字楼的公共区域送风、洁净车间的岗位送风、商业综合体的中庭通风场景，不同场景下只需要调整管道的保温层厚度、格栅的叶片间距就可以满足使用需求：比如低温送风场景下，管道外壁需要预留保温层的安装空间，模型里的管段外径已经考虑了常规保温材料的厚度，不会出现保温施工后管路尺寸超标、无法安装到吊顶内的问题；洁净车间场景下，格栅的叶片间距可以缩小，配合高效过滤器实现更高等级的送风洁净度。设计时还特意考虑了管路的凝水排放问题，在管道的最低位置预留了凝水盘的安装接口，夏季制冷工况下管路内壁产生的凝水可以顺着管道坡度流到凝水盘位置，通过排水管集中排出，不会出现凝水渗漏泡坏吊顶的问题。
