多层钢制仓储置物货架结构设计

　　日常仓储场景里，这类多层钢制置物架的应用覆盖范围极广，从生产车间的零配件暂存、电商仓库的货品分拣存放，到五金门店的工具陈列、办公区域的文档物料收纳，都能看到这类结构的身影。不同于定制化的重型立体仓储货架，这款货架的定位偏向中轻型存储需求，单层层板承载经过结构校核后，可满足常规箱装物料、零散配件、中小型工件的存放要求，不会出现层板中部下挠变形的问题。

　　从结构设计思路来看，这款货架采用了分立立柱加横向层板的模块化组合逻辑，竖向支撑选用冷弯薄壁型钢型材，截面经过辊压成型后自带加强筋结构，在控制整体自重的前提下提升了立柱的抗弯截面模量，避免满载时立柱出现失稳弯曲。相邻立柱之间通过横向拉杆做拉结固定，每一层的层板支撑横梁都采用卡扣式快装结构，不需要额外的焊接或者螺栓紧固，安装时只需要将横梁卡入立柱的预设卡位即可，既可以根据存放物料的高度灵活调整层间距，也能在后期需要调整存储布局时快速拆装移位，不需要动用专业安装工具。

　　层板部分选用了木质复合板材作为承载面，相比钢制层板，木质层板的表面摩擦系数更高，放置纸箱、零散配件时不容易出现滑移，同时板材本身的减震特性，也能避免放置易碎工件时因为磕碰造成的表面损伤。层板的四边都做了包边处理，不会出现板材边缘掉屑、翘边的问题，铺设在横梁上时，层板底部和横梁的接触面积做了最大化设计，避免局部应力集中造成层板局部压溃。整体框架的立柱底部预留了安装孔位，既可以直接放置在平整地面上使用，也可以通过膨胀螺栓将立柱底部和地面做固定，适配高位存储时的防倾倒要求，在货架高度超过两米的使用场景下，配合墙面拉结件就能满足仓储安全规范的要求。

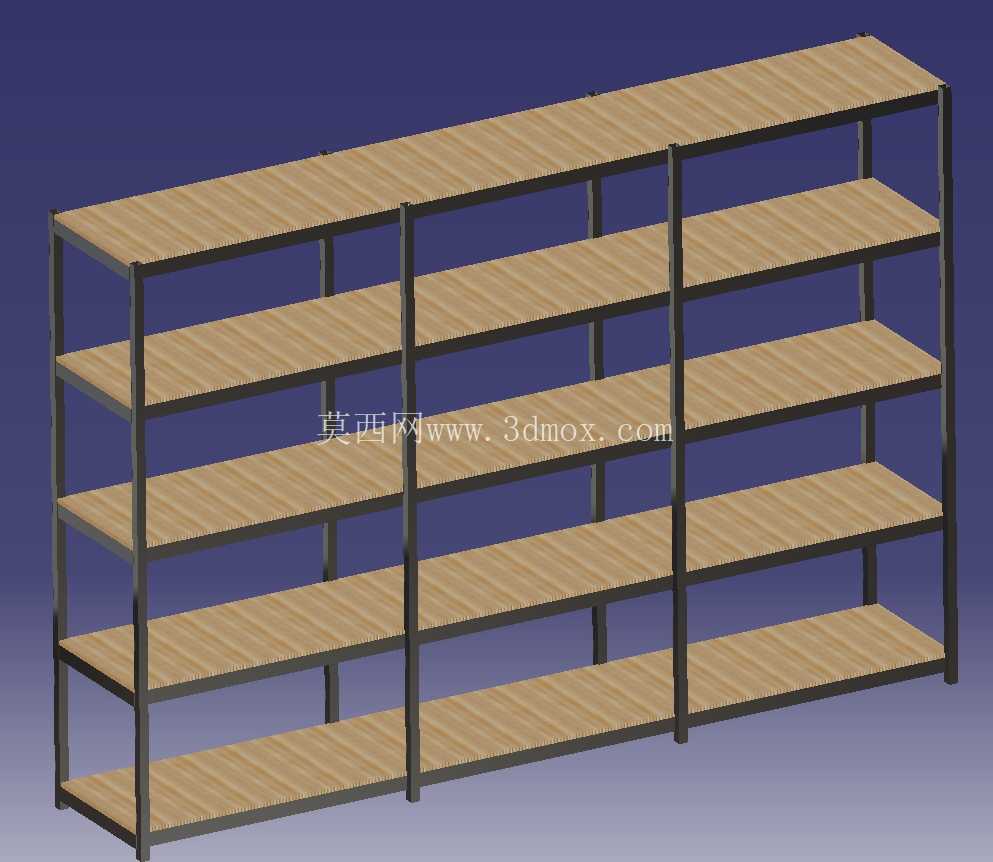

　　从安装边界尺寸来看，这款货架采用了三列并排的整体布局，整体长度方向可以根据使用需求做单元拼接，单组标准单元的宽度控制在常规通道可通行的范围内，不需要预留过大的安装操作空间，深度方向的尺寸适配常规标准纸箱的摆放，不会出现层板深度不足导致物料探出层板的问题。每一层的层板净空高度可以在150mm到500mm之间灵活调整，不管是存放扁平的工件盒，还是高度较高的箱体物料，都能通过调整横梁卡位找到合适的存放空间。立柱的型材壁厚经过选型计算，在满载状态下的整体挠度控制在安全阈值内，不会因为长期承载出现永久性变形。

　　在实际使用过程中，这类货架的功能特性也十分贴合一线存储需求：开放式的层板结构没有侧挡板和后挡板的遮挡，取放物料时可以从正面和侧面两个方向操作，配合拣货小车使用时能大幅提升物料存取效率；框架表面做了喷塑防锈处理，在普通干燥仓储环境下长期使用也不会出现锈蚀掉漆的问题，即使在湿度稍高的五金仓库环境中，也能保持结构的完整性；层板的木质表面可以根据使用需求铺设防静电胶皮，适配电子零配件的存储要求，不需要额外更换层板结构。

　　很多一线结构设计人员在做这类仓储货架的建模时，容易忽略立柱卡位的间距公差和横梁卡扣的配合间隙，这款模型在结构设计阶段就做了配合公差的预留，卡扣和立柱卡位之间的间隙控制在合理范围内，既不会因为间隙过大造成横梁晃动，也不会因为间隙过小导致安装时卡滞无法装配。整体结构没有多余的装饰性构件，所有的结构件都服务于承载和安装需求，没有冗余的设计部分，不管是用于仓储方案的布局演示，还是用于实际生产的结构参考，都能提供准确的结构参考依据。在做车间仓储布局规划时，这类货架的三维模型可以直接导入布局场景中，模拟通道宽度、存取操作空间、物料堆放高度等实际参数，提前规避布局时的空间冲突问题，减少现场安装时的调整工作量。
