十层重载钣金立式仓储货架结构设计

　　这套立式钣金仓储架的结构方案，最初是针对车间边角零散工件、批量待检钣金件、工序间周转料盒的定点存放需求搭建的，在中小批量机加工车间、钣金加工工段、电子装配线边仓、检测室样件暂存区都能适配。日常生产里，零散的冲压件、折弯件如果直接堆放在地面，不仅会因为叠放挤压造成板面划伤、折弯角度变形，转运时反复翻找还会占用大量叉车通行空间，这类窄通道立式架刚好顺着车间立柱、墙体空余位置排布，单组占地不足两平米，却能把十层物料的存储容量沿垂直方向展开，把原本浪费的上部空间完全利用起来。

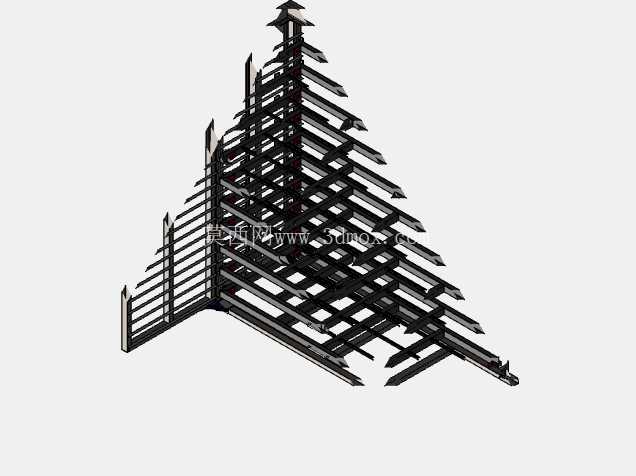

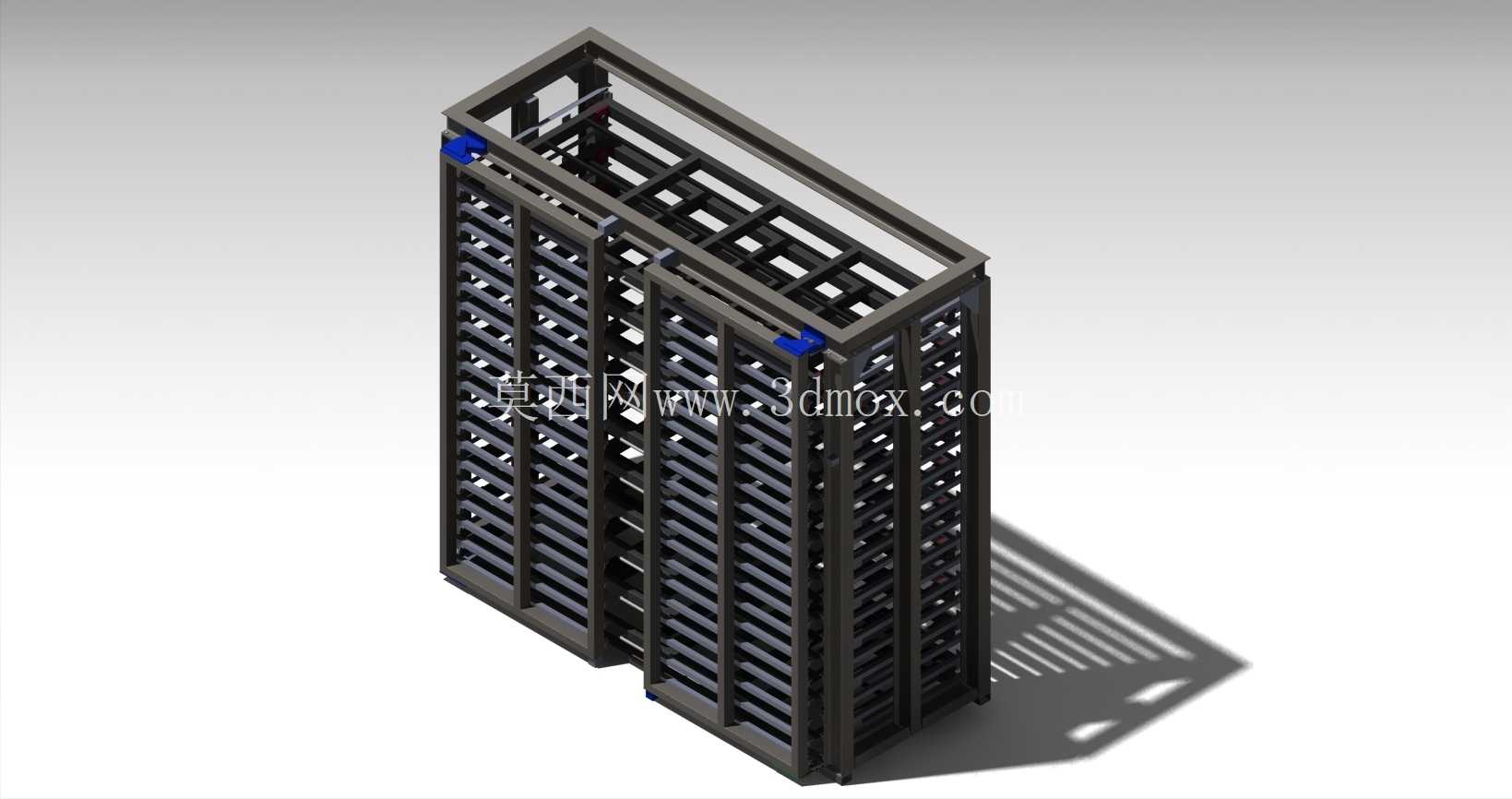

　　从实际使用逻辑出发，架体的主框架采用矩形钢管拼焊成型，四根主立柱从底部一直贯通到顶部边框，立柱之间每隔对应层高位置焊接横向承托梁，每层承托梁上铺设冲孔钣金托盘，托盘侧边做向上折弯的挡边，避免放置的工件、料盒在抽取过程中从侧边滑落。架体顶部额外设置了一圈加高的围框结构，这个设计有两个实际作用：一是当顶层放置较高的物料箱时，围框可以起到侧向限位作用，防止叉车从顶层取放料时物料偏移坠落；二是多组货架并排拼接时，顶部围框可以作为相邻架体的连接基准，通过螺栓把两组架体的顶部边框锁紧，连成整排之后整体抗侧倾能力会大幅提升，不需要额外在地面打膨胀螺栓固定，对于需要定期调整车间布局的柔性生产线来说，省去了反复钻孔补地面的麻烦。

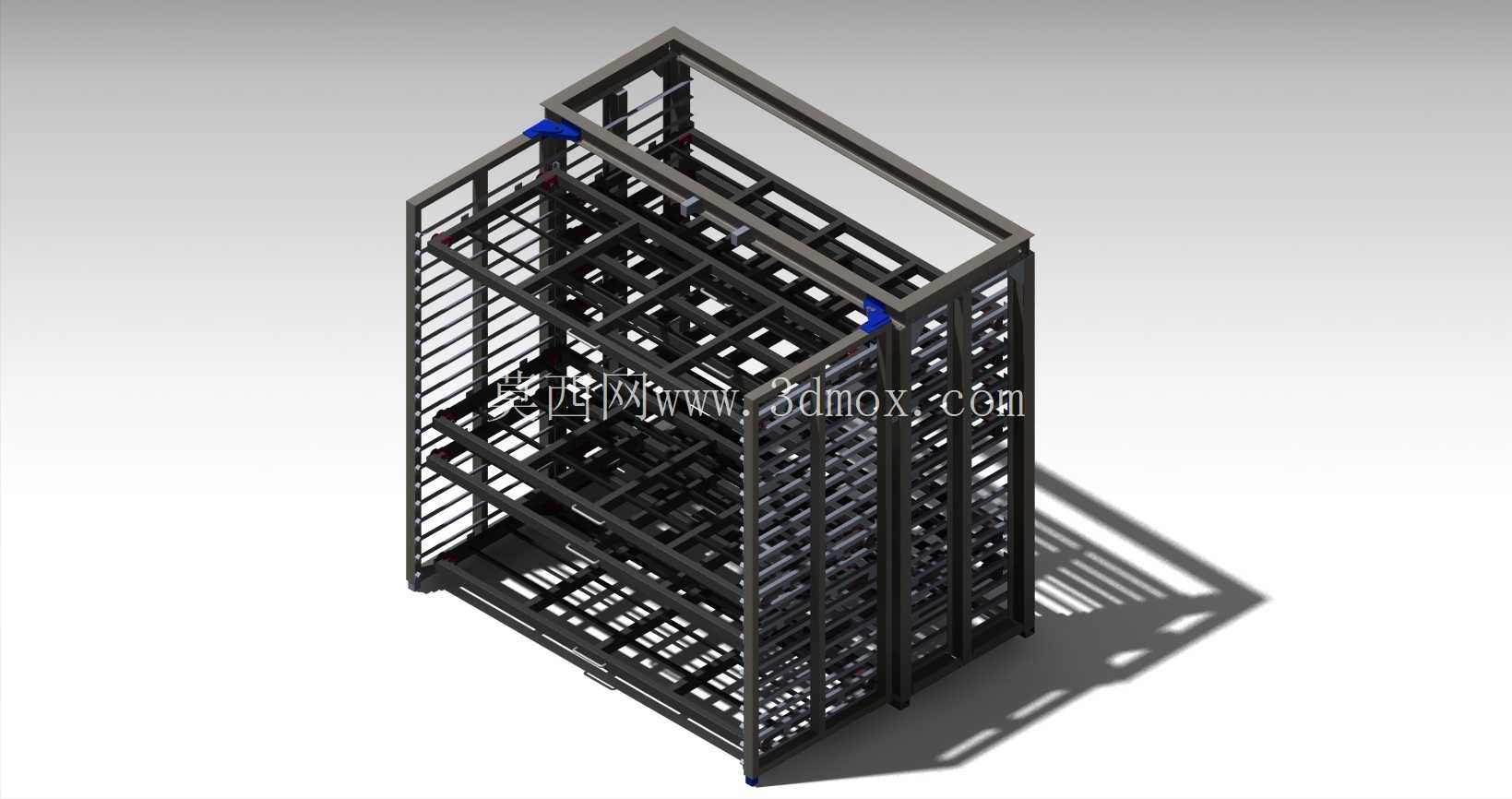

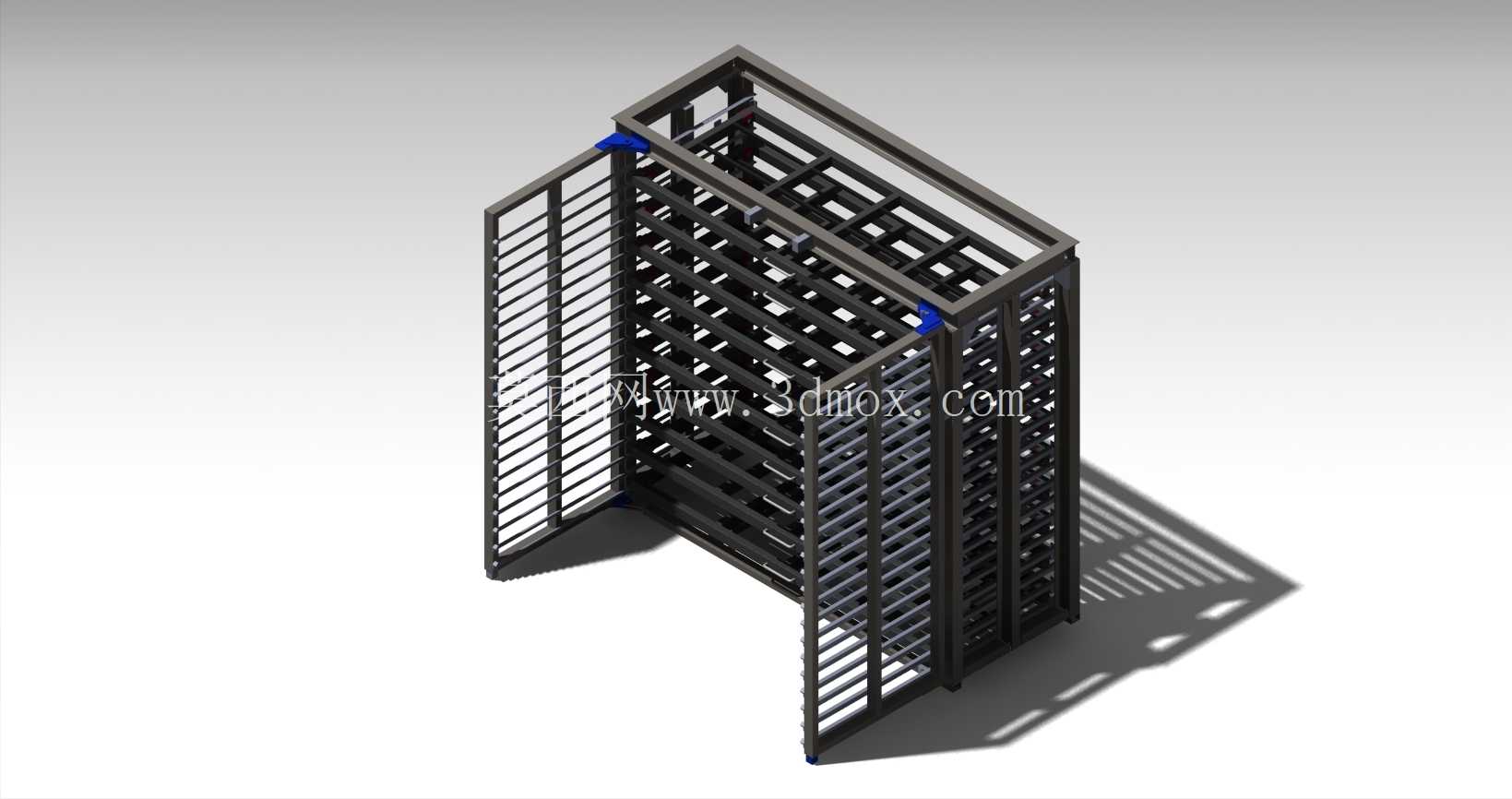

　　架体的正面设置了多组独立的竖向分隔舱，每个分隔舱对应一列托盘，舱体之间的竖向隔条采用厚钣金折弯而成，既可以作为托盘抽拉时的侧向导向轨，也能避免相邻列的物料在存放时互相干涉，哪怕操作人员把托盘推偏，隔条也会把托盘引导到正确的承托位置，不会出现托盘一端翘头坠落的情况。每层托盘的正面都预留了标识牌安装位，车间可以直接粘贴物料编码、工单编号，目视化管理的时候站在通道侧就能快速定位对应批次的工件，不需要逐层翻查。

　　安装边界方面，这套架体的底部框架做了加宽的地脚支撑，地脚向架体外侧延伸出一定宽度，整架的重心完全落在地脚支撑的轮廓范围内，就算满载状态下每层托盘都拉出一半取料，整体也不会出现前倾失稳。架体的整体深度按照标准周转料盒的尺寸匹配，托盘拉出之后的伸出长度不会超出车间主通道的通行边界，不会和过往的液压叉车、AGV小车发生路径干涉。架体侧面预留了拼接孔位，单组架体可以独立贴墙放置，也可以多组沿横向串联，拼接处的孔位做了对位沉台，现场装配的时候不需要反复调校对齐，穿入锁紧螺栓就能完成整排固定。

　　设计过程中针对钣金存储的常见痛点做了多处细节优化：所有和操作人员接触的框架棱边都做了折弯圆角处理，没有裸露的切割锐边，避免抽拉托盘时划伤手部；托盘表面的冲孔结构一方面可以减轻自身重量，抽拉时更省力，另一方面车间内的切削液、除尘喷淋的水珠可以直接从孔位漏下，不会在托盘面积液造成钢制工件生锈；架体底部的第一层托盘距离地面预留了足够的高度，扫地车、冲洗地面的水枪可以直接伸入架底清理，不会留下卫生死角。针对存放较重钣金模具的工况，承托梁和立柱的焊接位置额外加了三角加强筋，满载时横梁的下挠量控制在允许范围内，长期使用不会出现托盘卡滞、推拉不顺的问题。

　　在三维结构搭建时，所有钣金件的折弯系数、焊接预留量都按照实际加工工艺设定，框架的管材规格、托盘的板厚都可以根据存储物料的重量灵活调整，既可以做成存放轻型电子料盒的轻便款，也可以加厚板材适配重载钣金件的存储需求，整套结构没有复杂的定制冲压件，所有零件都可以通过常规的切割、折弯、焊接工序完成加工，现场装配不需要特殊工装，普通的车间维修班组就能完成组装调试。
